Ещё одни часы в коллекцию повторённых мною проектов - часы на 4 индикаторах ИН-16 по схеме Неоники. Подробнее об оригинальном проекте можно почитать здесь: http://www.creativelectro.spb.ru/projekts/4-nixie-clock.html

Вот что получилось у меня:

Сравнение с часами "Микро" на 2 ИН-16:

Часы умеют показывать время (часы:минуты, есть 12- и 24-часовой форматы):

И дату (так как оригинальный проект был ориентирован на иностранцев, дата в формате месяц:день):

Кроме того, есть программная коррекция времени. Большего функционала от них и не требуется.

Фото сзади:

Сверху:

Сбоку:

Схема довольно большая, а плата - маленькая, так что большинство деталей - в мелких корпусах, паять непросто. Фото самой платы сохранилось только в низком разрешении:

В целом, проект интересный, мне понравился. В планах - повторение ещё одного аналогичного, но с расширенным функционалом.
matvey6191@gmail.com

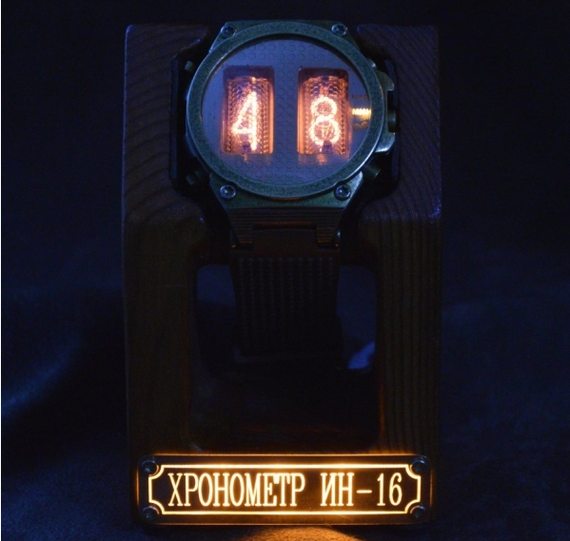

Представляю новую двухламповую «Неонику».

Ворклога нет ибо тут нечего воркложить: корпус выточен на токарном станке, плата заказана в Китае и потом спаяна. Диаметр корпуса 47 мм, толщина 17 мм.

А вот что получилось.

Для часов была заказана подарочная коробочка. Она сделана на станке лазерной резки.

Благодарю за внимание!

Давно мечтал сделать наручные часы на газоразрядных индикаторах.

Искал подобные работы в интернете и кое что нашёл.

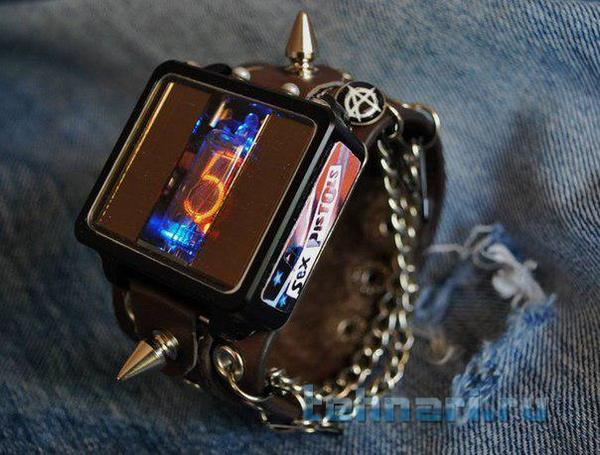

Но как оказалось, все он имеют один или два индикатора. То есть индикатор последовательно показывает цифры часов и минут, меня это не устраивало.

В игре «Метро» у главного героя были очень интересные часы, выполненные как раз в стиле среднем между постапокалипсиса и стимпанка. Но они существуют только на картинке:

С большим трудом я нашёл талантливого программиста, который разработал схему устройства на четырёх индикаторах и смог изготовить миниатюрную плату. Благодаря ему проект мог быть реализован.

Индикаторы ИН-16, питаются от преобразователя с напряжением 180 вольт. Собраны на микроконтроллере. Имеется аккумулятор 250 мА/час.

Его хватает на неделю при использовании индикации или на два месяца в режиме ожидания.

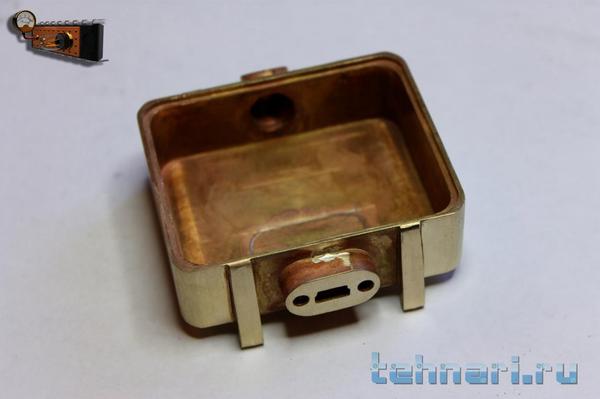

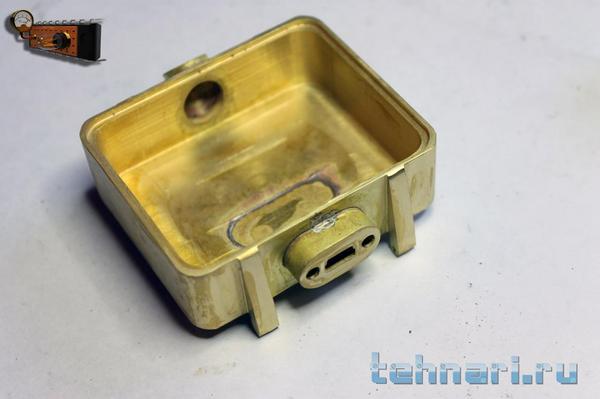

Начал я с корпуса. Не долго думая я сделал его из целой болванки, это позволило получить абсолютно параллельные стенки корпуса. Выступающие элементы были припаяны серебряным припоем.

После пайки протравил корпус в растворе хромпика и серной кислоты.

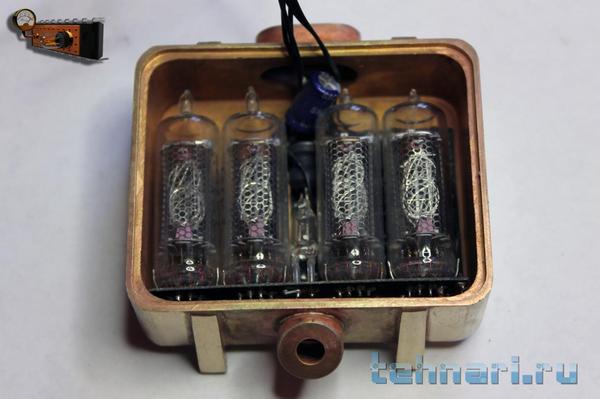

Примеряю плату к корпусу. Места почти совсем нет.

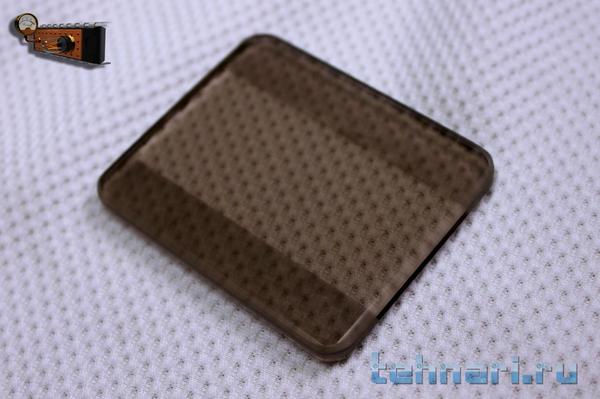

Сверху всё это будет прикрываться стеклом. Из-за прозрачности стекла стало видно платы, пришлось сверху и снизу вытравить матовые полоски.

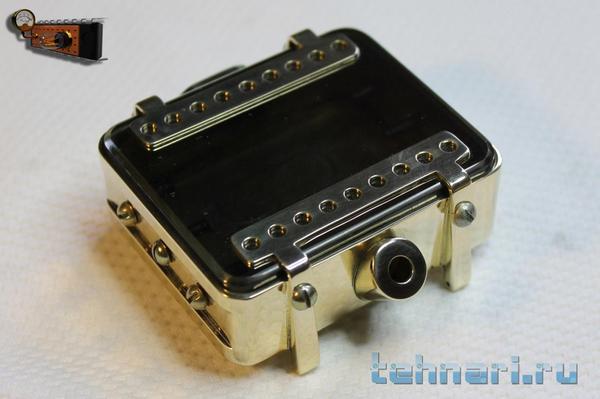

Для его крепления сделал две планки с перфорацией.

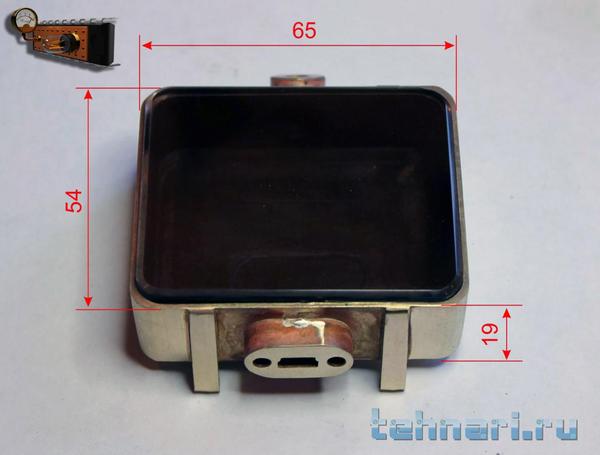

Часы получились довольно крупными, но не особенно тяжёлыми. Вот размеры корпуса.

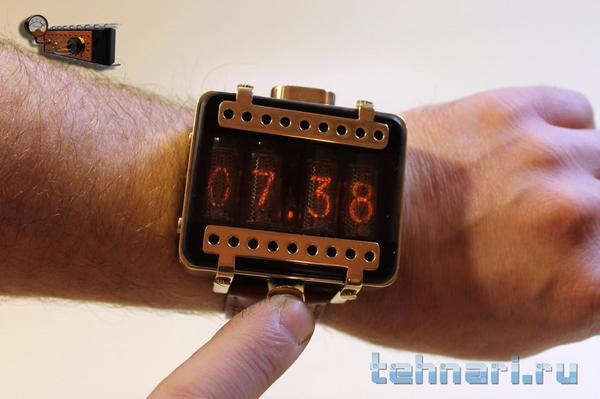

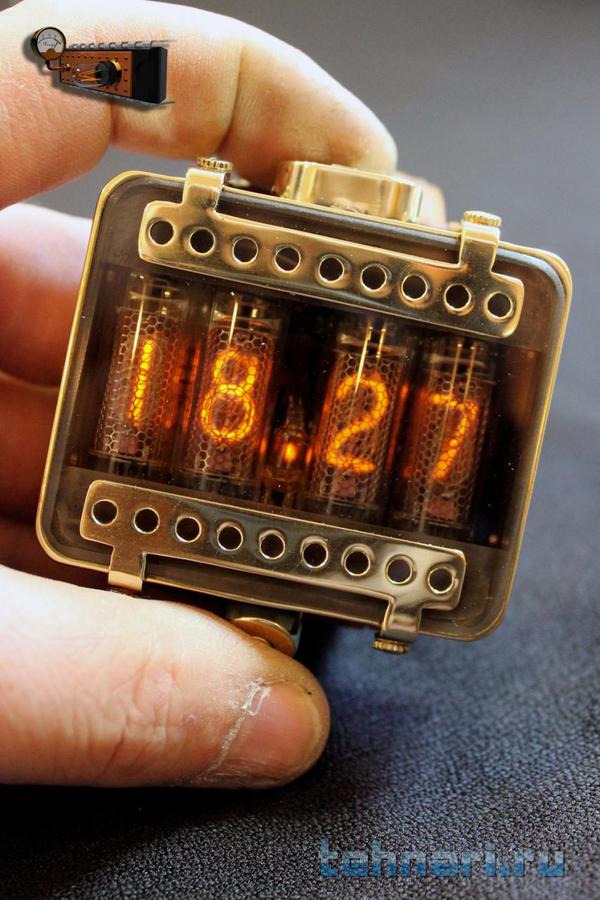

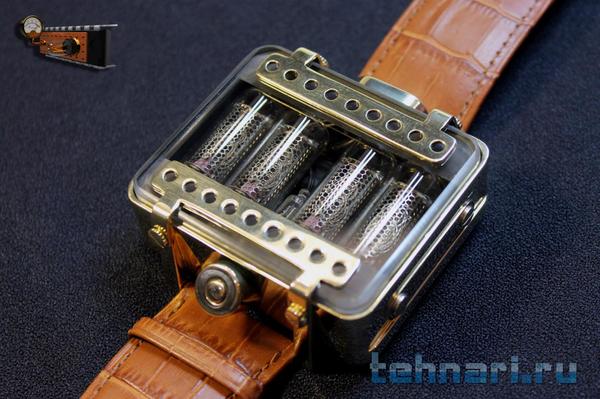

И вот что получилось:

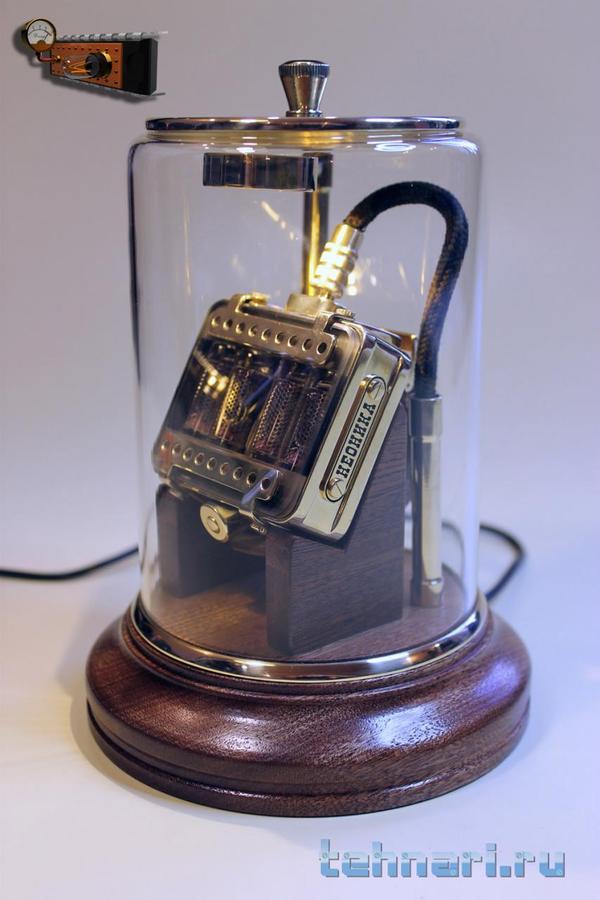

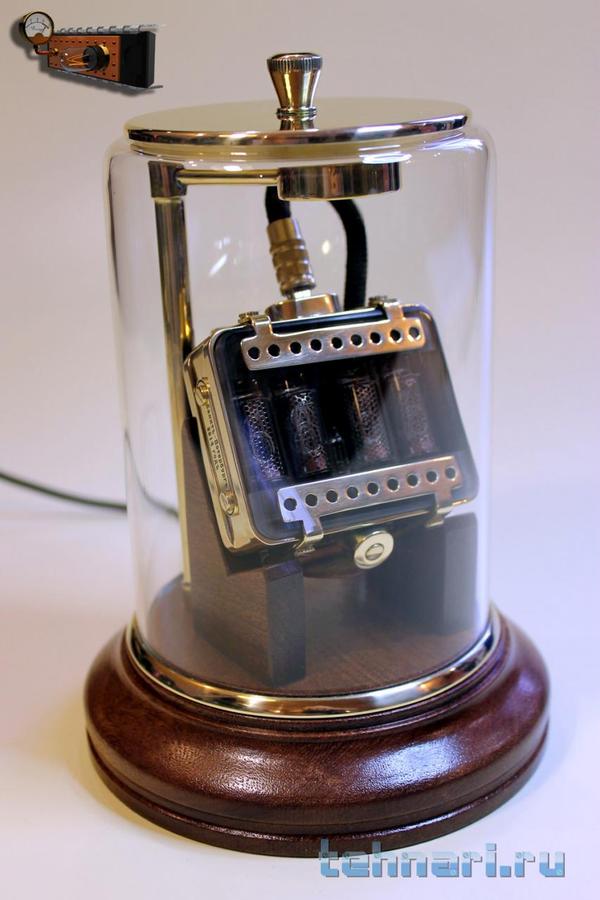

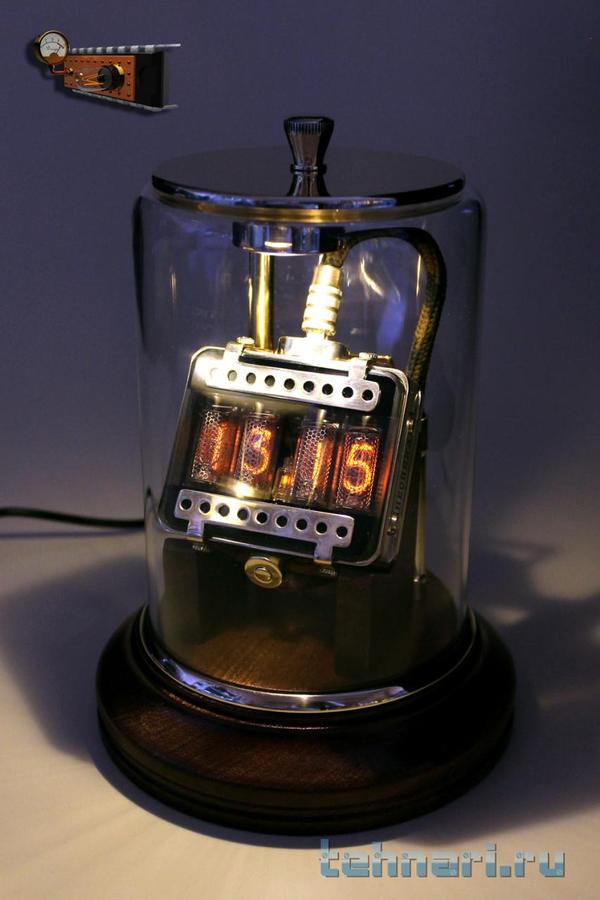

Докстанция. Имеет подсветку.

На передней части часы имеют кнопку включения индикации, а на задней разъём для зарядки и две кнопки коррекции времени.

На этом всё, спасибо за просмотр!
