Наручные часы на газоразрядных индикаторах. Неоника⁠⁠

Давно мечтал сделать наручные часы на газоразрядных индикаторах.

Искал подобные работы в интернете и кое что нашёл.

Но как оказалось, все он имеют один или два индикатора. То есть индикатор последовательно показывает цифры часов и минут, меня это не устраивало.

В игре «Метро» у главного героя были очень интересные часы, выполненные как раз в стиле среднем между постапокалипсиса и стимпанка. Но они существуют только на картинке:

С большим трудом я нашёл талантливого программиста, который разработал схему устройства на четырёх индикаторах и смог изготовить миниатюрную плату. Благодаря ему проект мог быть реализован.

Индикаторы ИН-16, питаются от преобразователя с напряжением 180 вольт. Собраны на микроконтроллере. Имеется аккумулятор 250 мА/час.

Его хватает на неделю при использовании индикации или на два месяца в режиме ожидания.

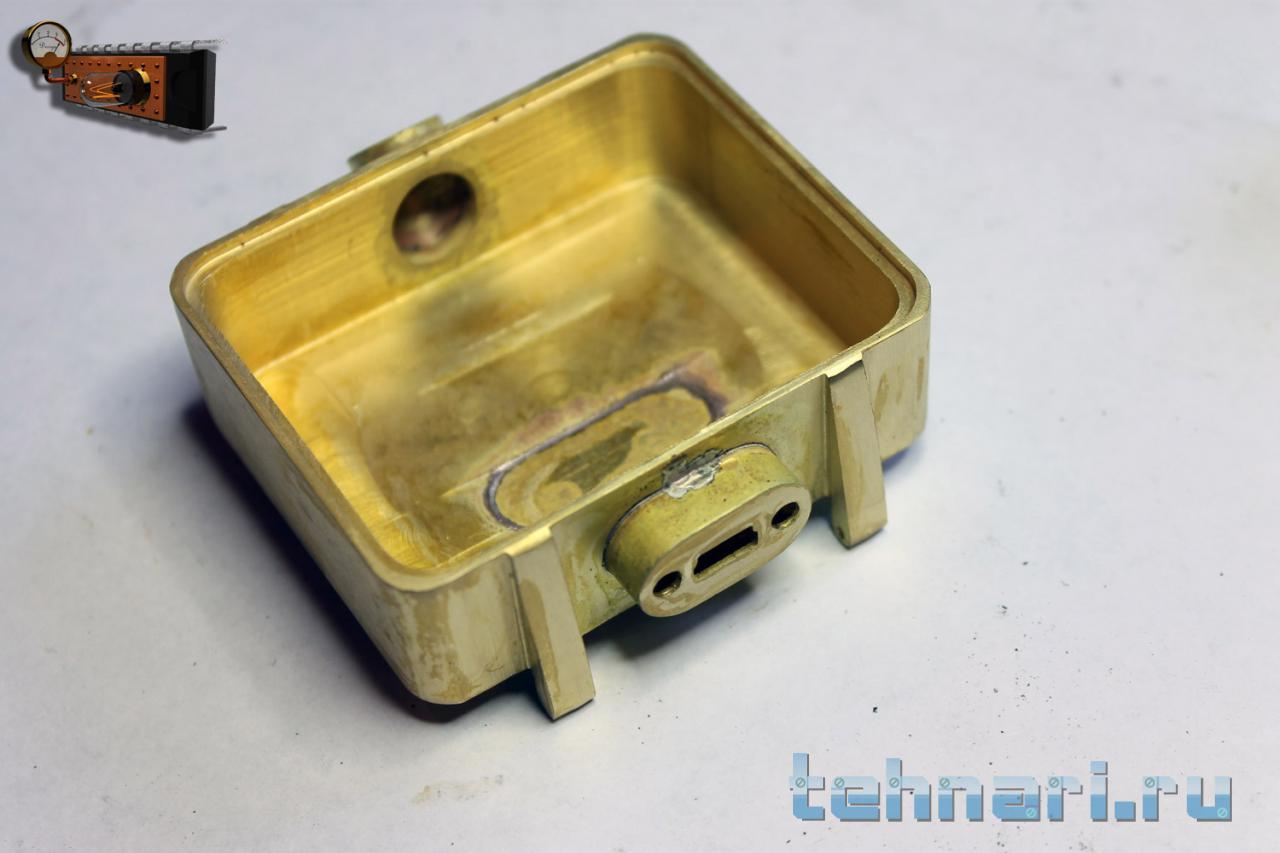

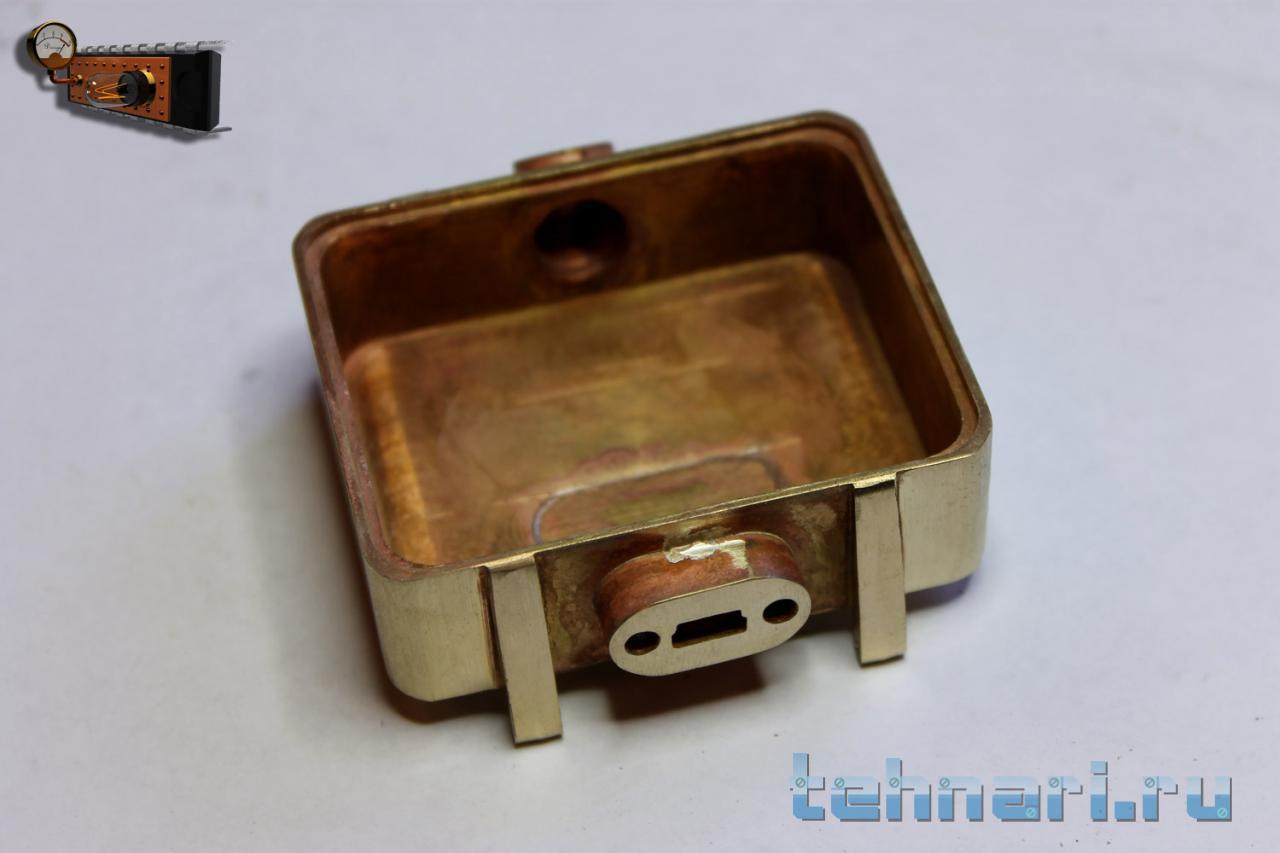

Начал я с корпуса. Не долго думая я сделал его из целой болванки, это позволило получить абсолютно параллельные стенки корпуса. Выступающие элементы были припаяны серебряным припоем.

После пайки протравил корпус в растворе хромпика и серной кислоты.

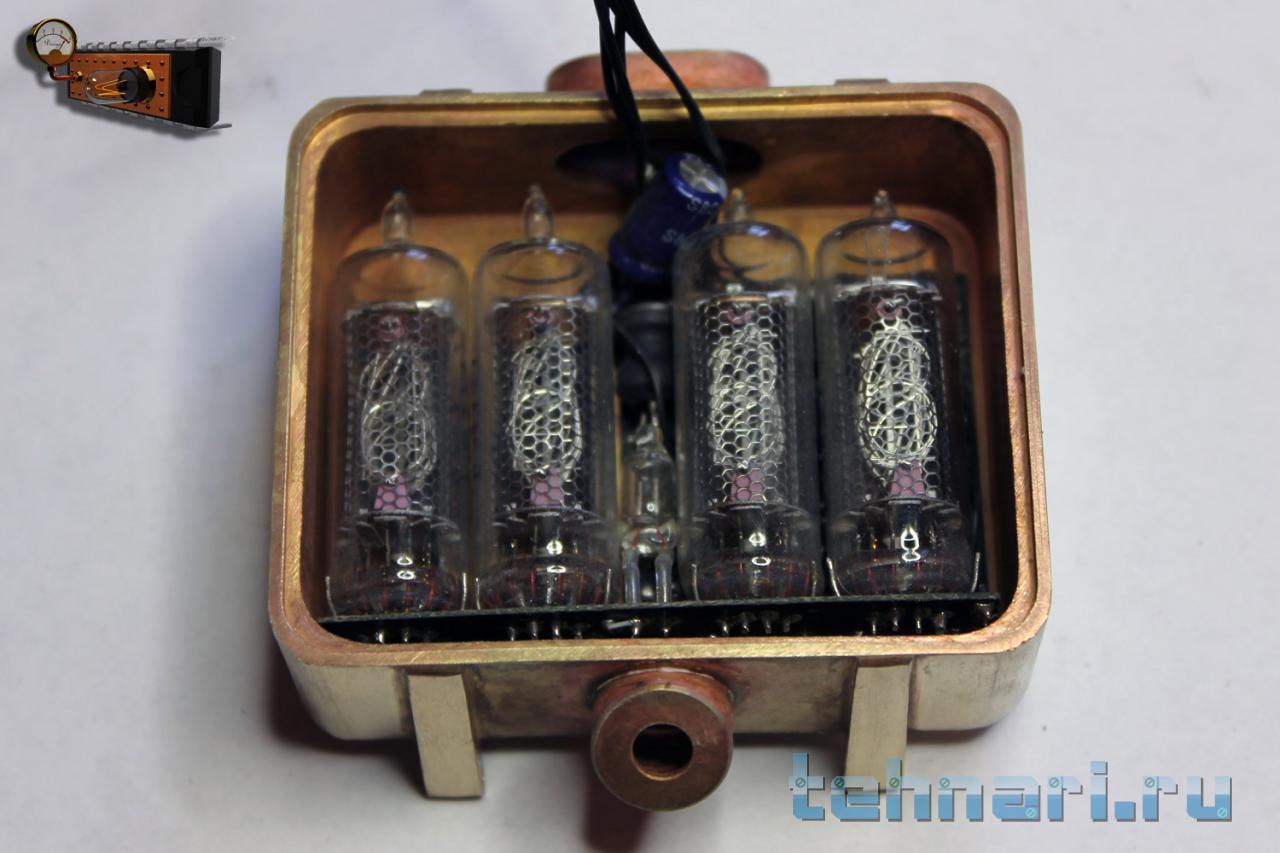

Примеряю плату к корпусу. Места почти совсем нет.

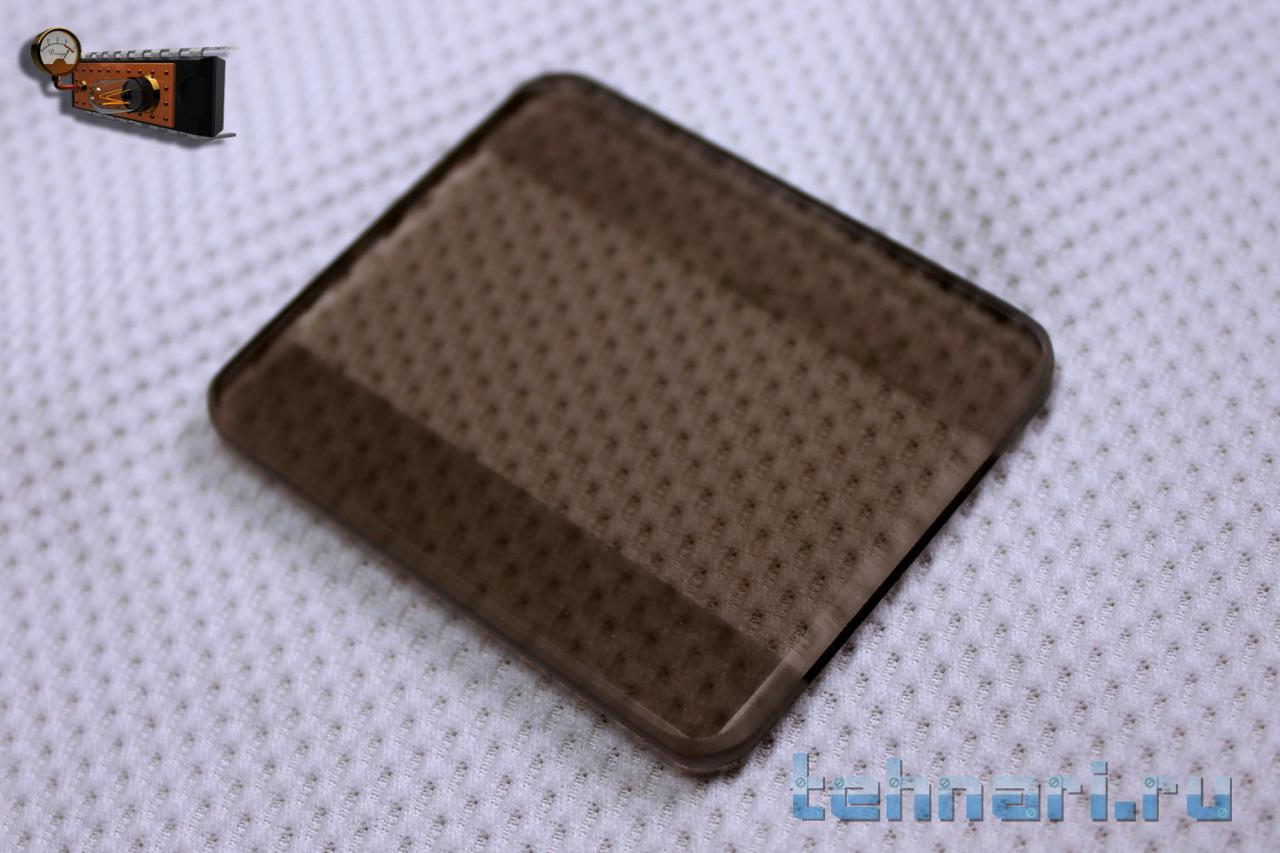

Сверху всё это будет прикрываться стеклом. Из-за прозрачности стекла стало видно платы, пришлось сверху и снизу вытравить матовые полоски.

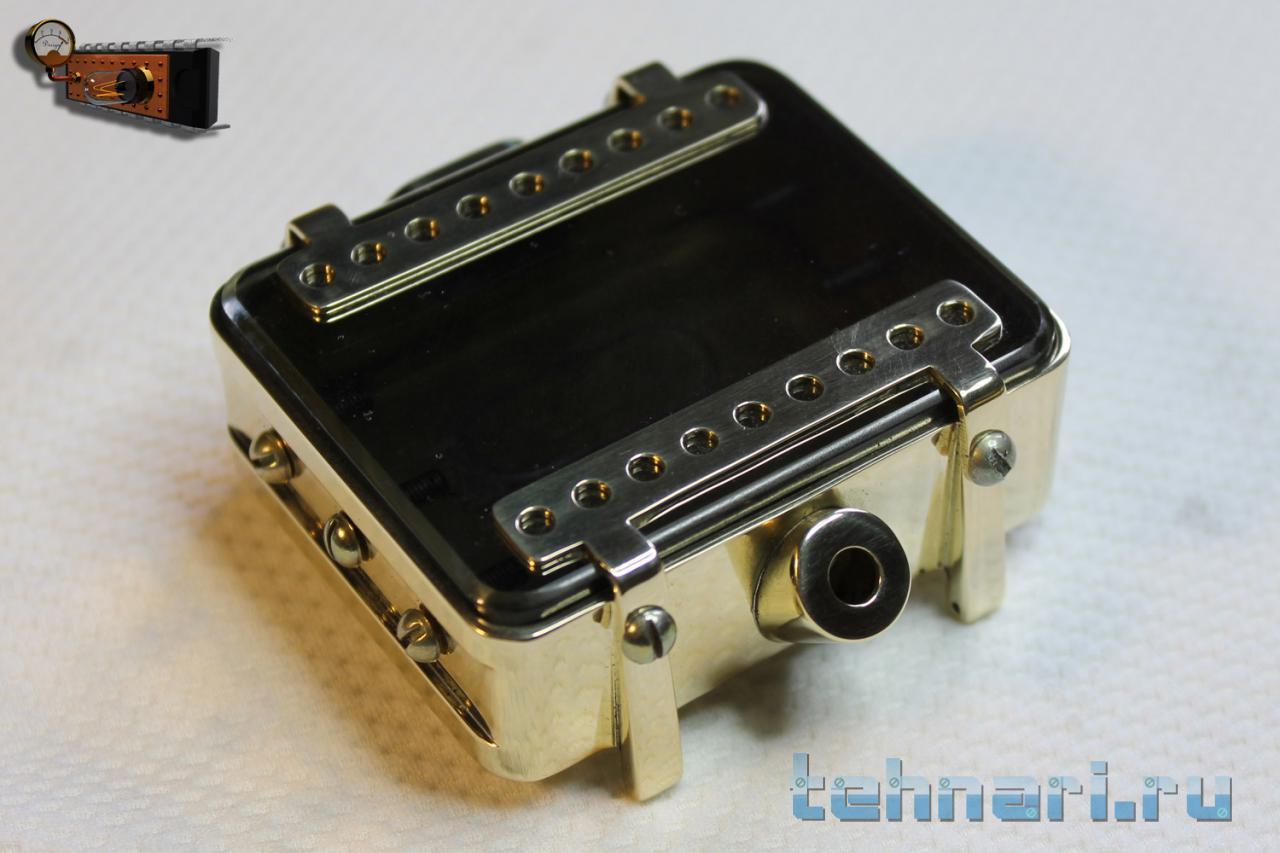

Для его крепления сделал две планки с перфорацией.

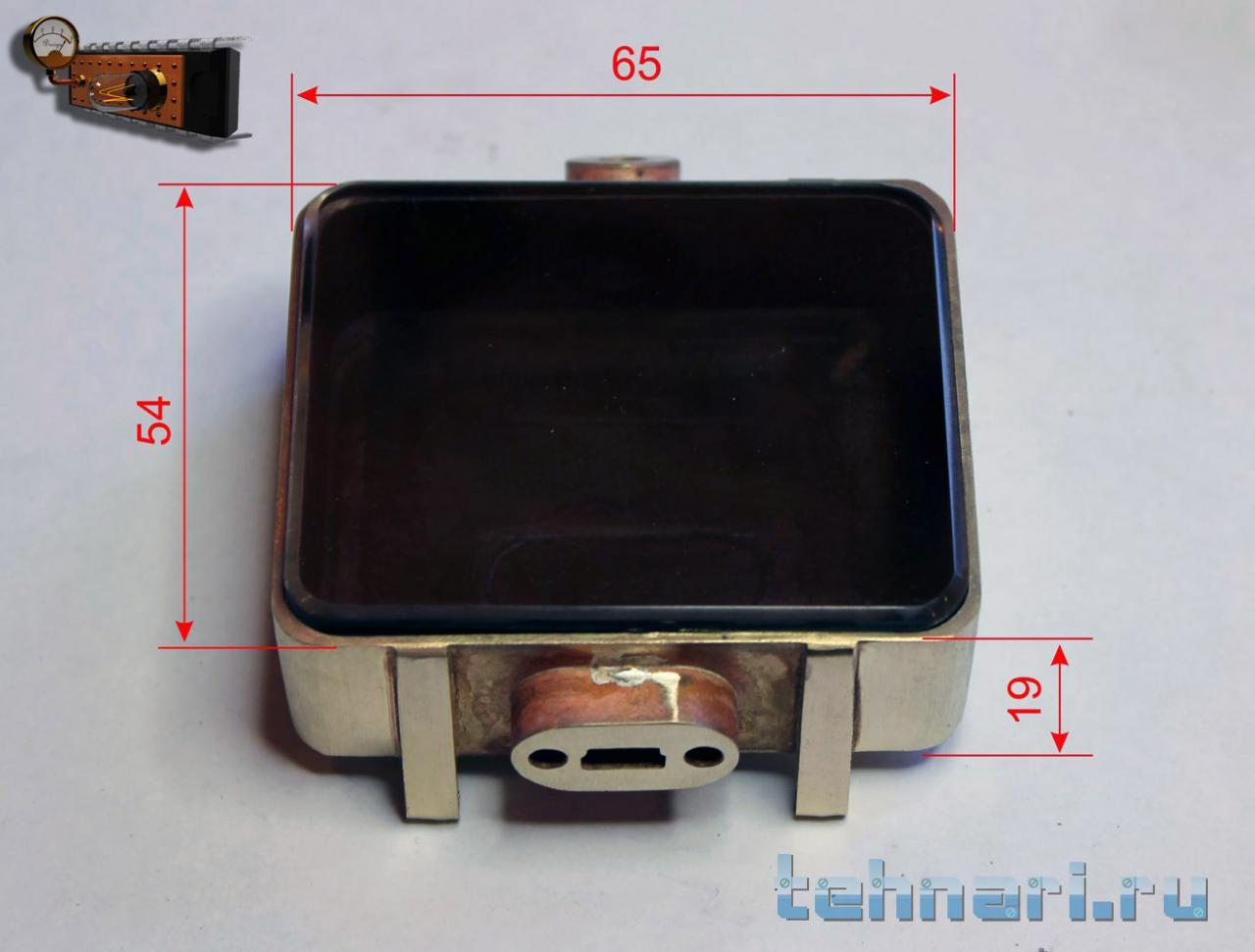

Часы получились довольно крупными, но не особенно тяжёлыми. Вот размеры корпуса.

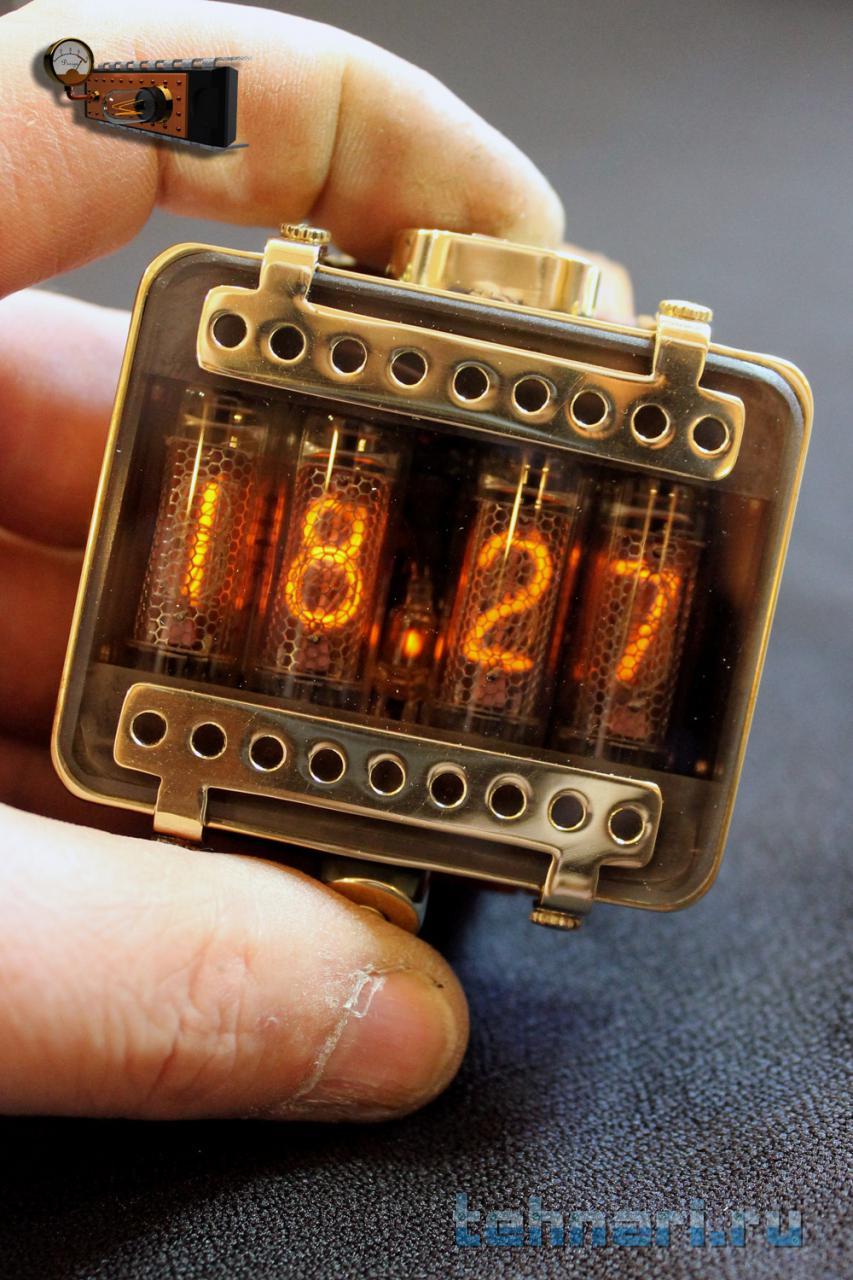

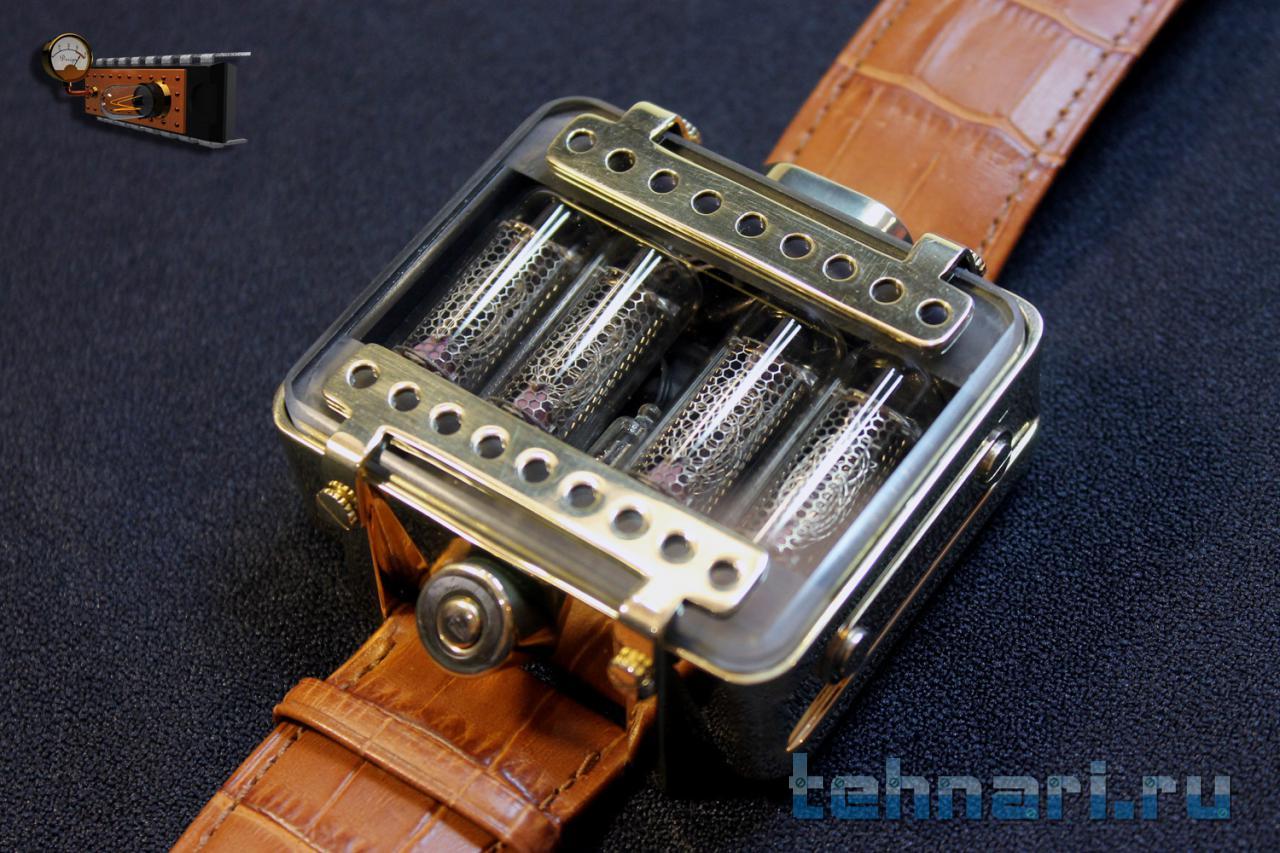

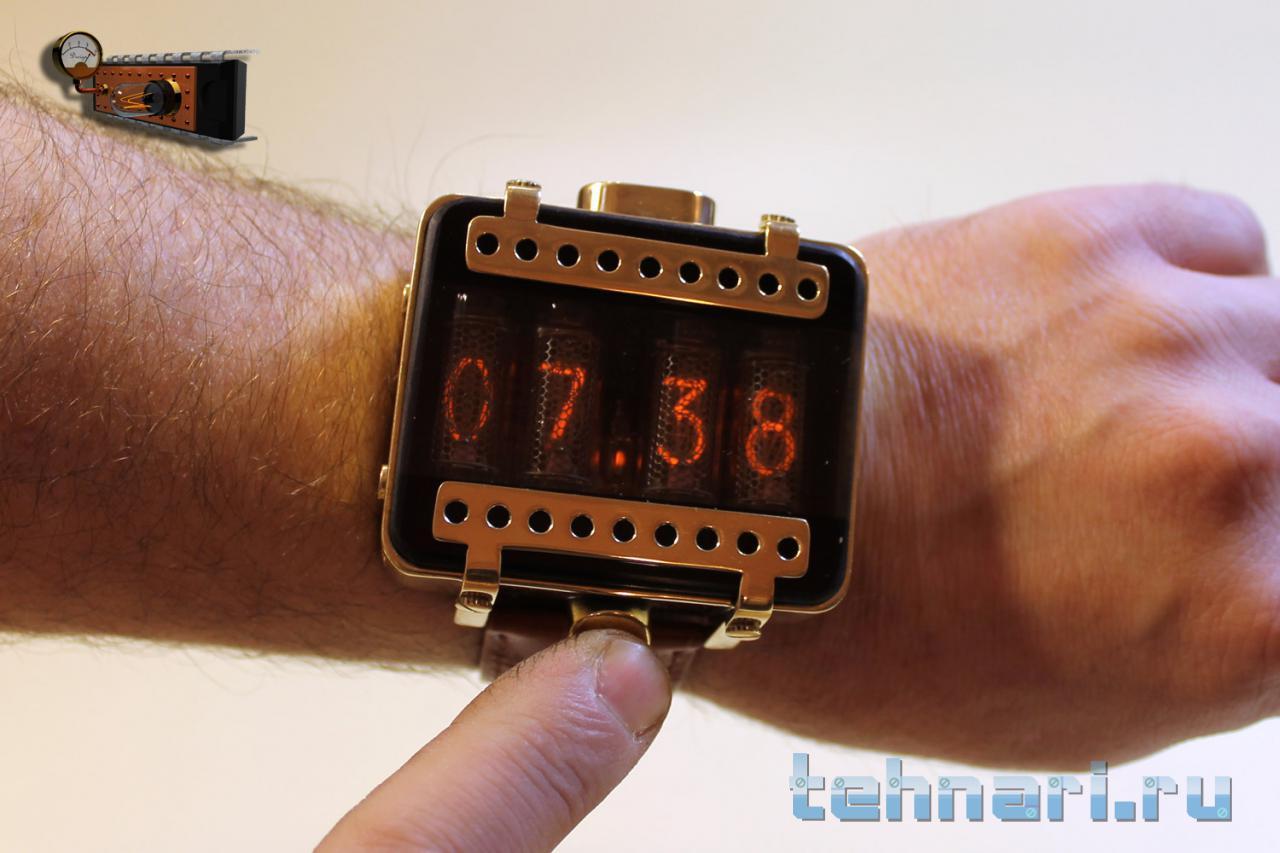

И вот что получилось:

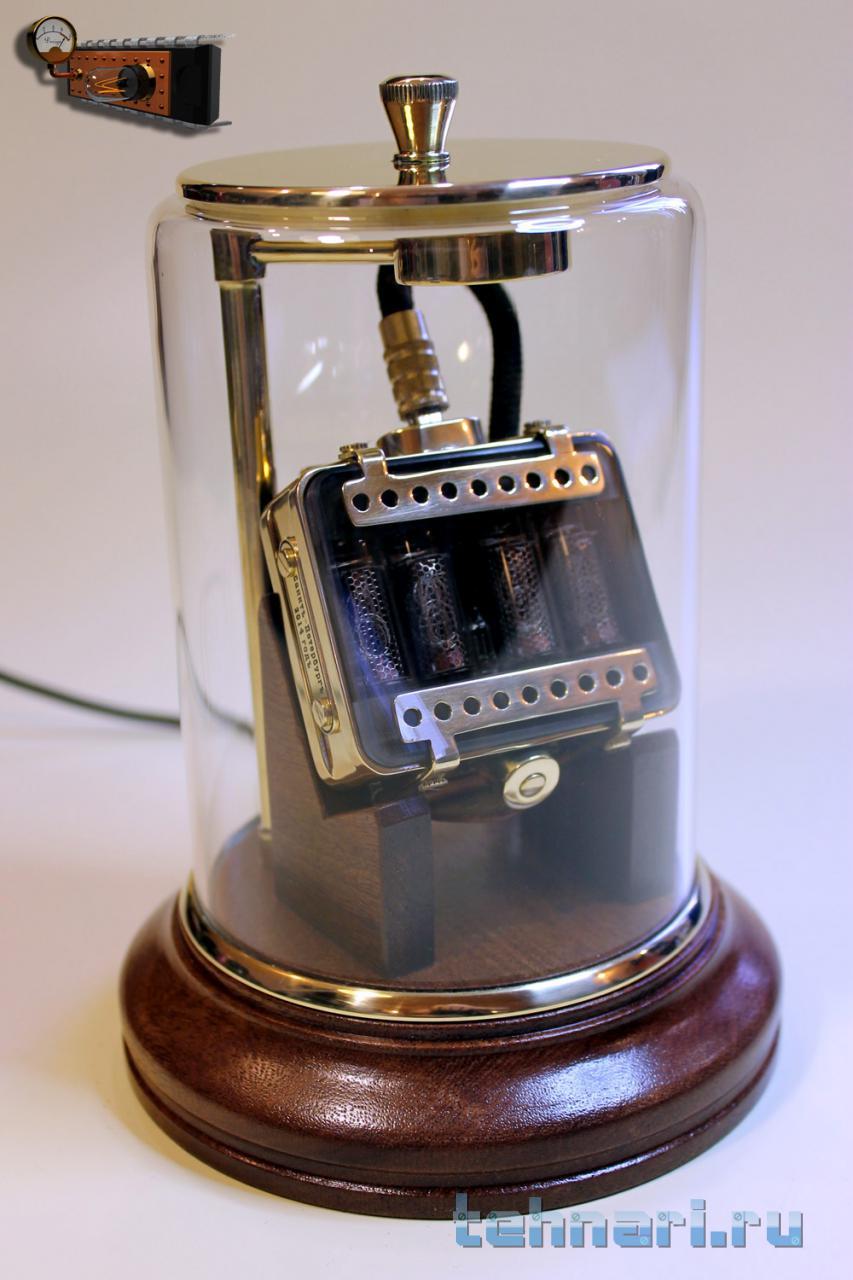

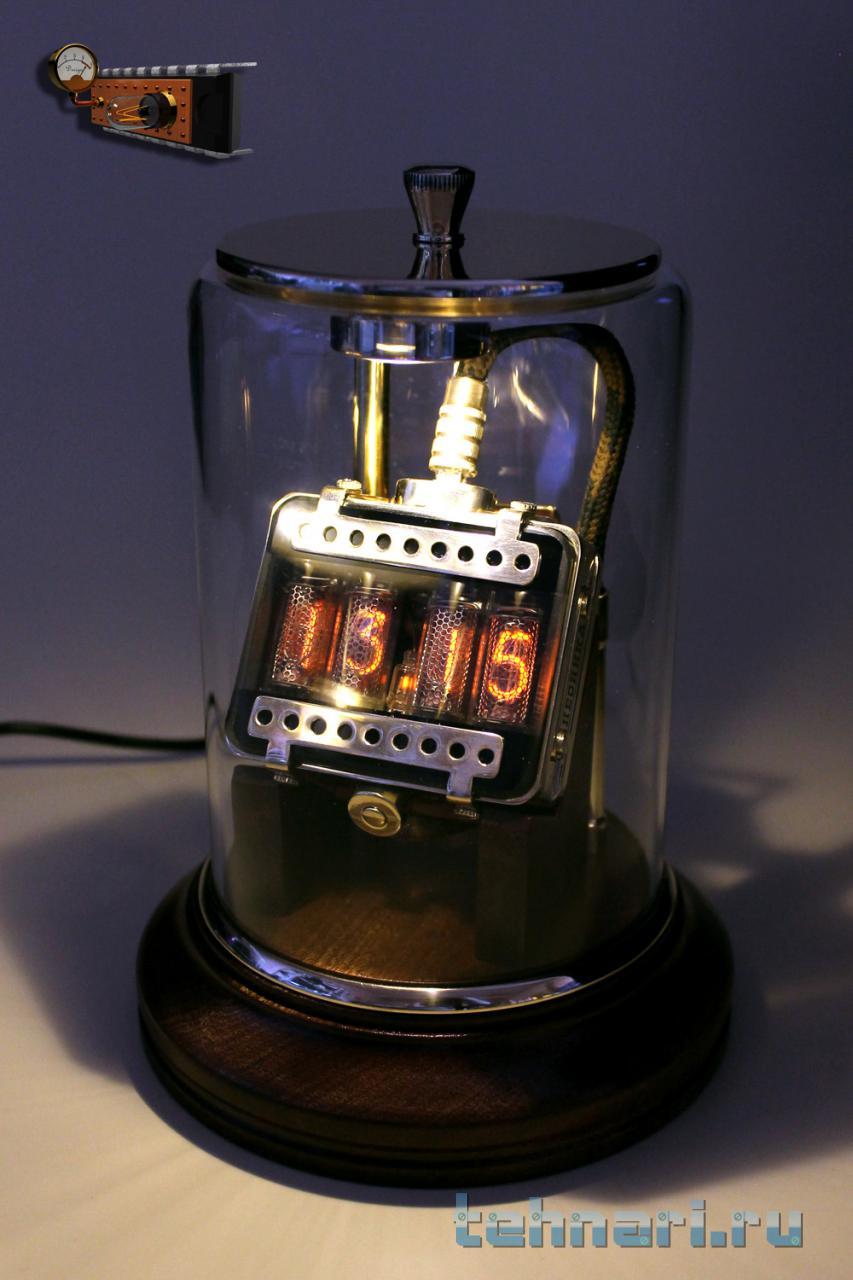

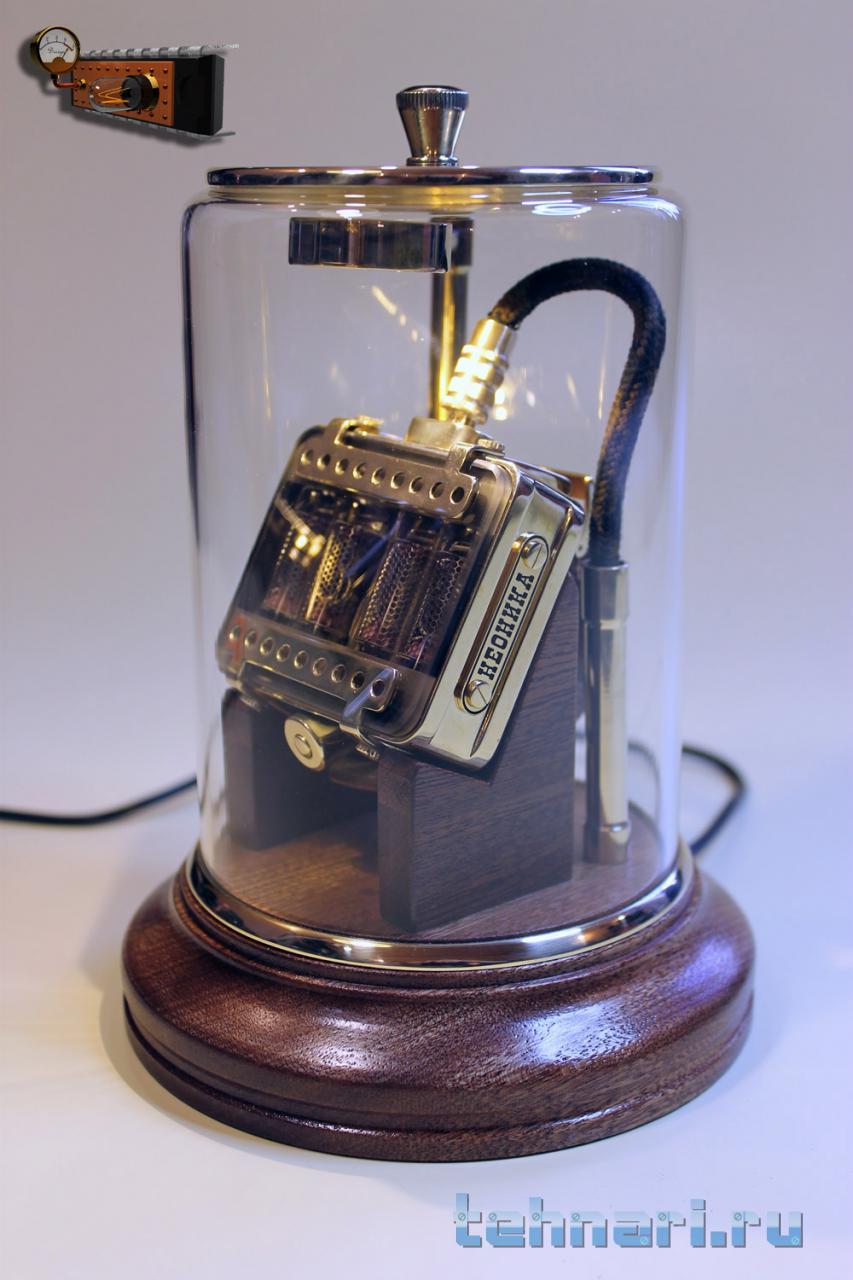

Докстанция. Имеет подсветку.

На передней части часы имеют кнопку включения индикации, а на задней разъём для зарядки и две кнопки коррекции времени.

На этом всё, спасибо за просмотр!
