Тёплые ламповые часы на нумитронах⁠⁠

Приобрёл по случаю некоторое количество индикаторов ИВ-19 производства СССР.Это довольно редкие и дорогие индикаторы.

Индикатор представляет собой вакуумный стеклянный баллон, в котором находится подложка из бериллиевой керамики с контактными стойками. Между этими стойками натянуты вольфрамовые нити накала, так что по принципу работы они напоминают обычную лампочку накаливания, только с той разницей, что нить не одна, а несколько и зажигая их в определённом порядке можно получить изображение цифр и некоторых букв.Конечно эти индикаторы уступают в аккуратности изображения светодиодным, и так же уступают им по потреблению тока, но их тёплое «ламповое» свечение соломенно-жёлтого цвета и некоторая кривизна цифр только добавляют им определённого шарма. А при питании от сети энергопотребление не имеет особого значения. Тем более, что оно не так уж и велико.Именно на этих индикаторах у меня возникла идея сделать настольные часы в стиле стимпанк.Часы имеют индикацию часов, минут, секунд, и текущей даты.Имеется возможность изменения уровня яркости для дневного и ночного режима.Питание от источника постоянного тока напряжением 12 вольт, потребляемый ток 350 миллиампер.А ещё есть четыре шрифта на выбор.Данные индикаторы являются девятисегментными и поэтому стало возможно в некоторых пределах изменять начертание цифр. Я нарисовал вот такие варианты шрифтов.

Их можно выбирать в меню настроек.Всё это конечно хорошо, но вот без деятельного участия талантливого программиста Арсения Вирачева моя идея так и осталась бы идеей.Сами платы делались в Китае, и мой друг Ян заказал вот такие платы с красивой синей маской. Вся конструкция размещается на двух платах, на одной размещается микроконтроллер и преобразователи напряжения для питания самого микроконтроллера и нитей накала нумитронов.Вот так она выглядит.

На второй плате располагаются индикаторы и регистры сдвига.

Платы соединяются разъёмами одна над другой, как бутерброд.

Корпус решил делать целиком из латуни. Переднюю часть делаю из листовой латуни толщиной 4 мм, а боковые части имеют толщину 2 мм.

Далее корпус спаивается оловянным припоем.

Все грани корпуса шлифуются.

К передней части крепятся три латунных кольца, которые являются обрамлением индикаторов.

Плата с индикаторами крепится к корпусу на резьбовых стойках.

Далее делаю опорные ножки, они будут располагаться под углом друг к другу.Для этого в них прорезаются специальные пазы.

Вся конструкция подставки стягивается винтом в центре.

К корпусу подставка так же крепится винтами.

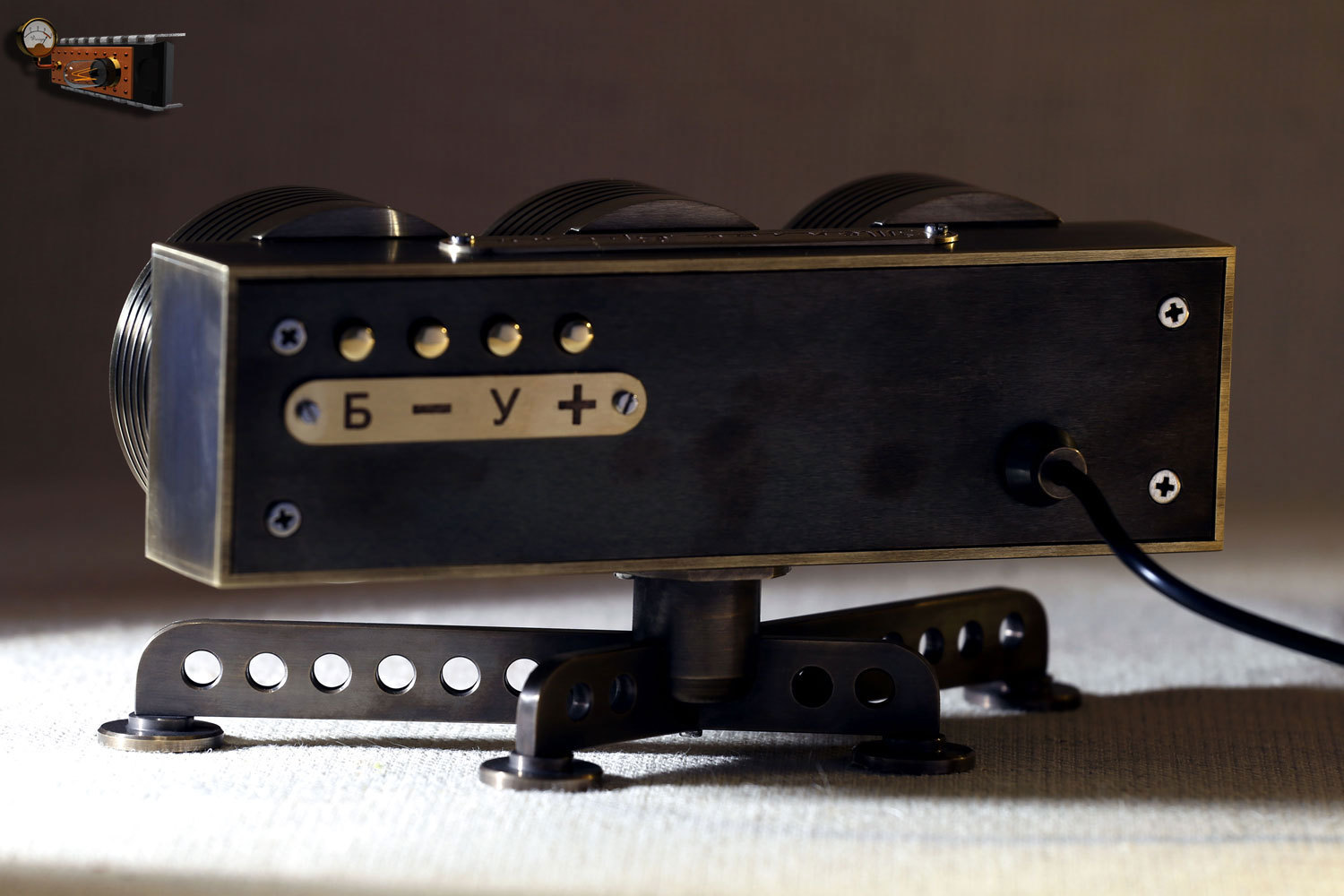

Вот, собственно, и все детали. Осталось только все их привести в надлежащий вид, запатинировать и можно смотреть на то, что у меня получилось в итоге.

Благодарю за внимание!
