S/PDIF или как связать старое и новое по «Цифре»
Как подключить и где взять цифровой разъем для передачи цифрового звука с компьютера на домашний кинотеатр.
Привет, с вами Юрий. В свободное время я воплощаю в жизнь разные проекты, собираю чпу станки, создаю уникальные изделия. Вдохновляюсь совершенно разными вещами, о которых планирую здесь рассказывать.
Дано: стандартный пк для игр и фильмов и довольно старый домашний кинотеатр philips (выпущен в 2013 г.).
Начинаем искать разъем на пк с подписью coaxial или внешне выглядящий как "тюльпан", он же RCA.
На этой плате он расположен между ps/2 и hdmi
На моей плате такого не оказалось, но производитель оставил возможность подключить его внешней планкой к пинам платы. (три штырька с подписью SPDIF_OUT)
Незаметно затесались, выделены красным
Далее можно пойти несколькими путями, купить готовую планку или изготовить самостоятельно, выбор очевиден)
Готовое решение
В готовом решении имеется еще и оптический выход, который будет осуществлять развязку "по земле", защищен от помех, но стоит такая планка неоправданно дорого, поэтому ставим разъем в корпус системного блока и подключаем двумя проводами к соответствующим пинам платы. (Сигнал - первый слева и gnd - он же "сом" правый, подписан на плате). Для других плат стоит открыть инструкцию, возможно другое расположение пинов.

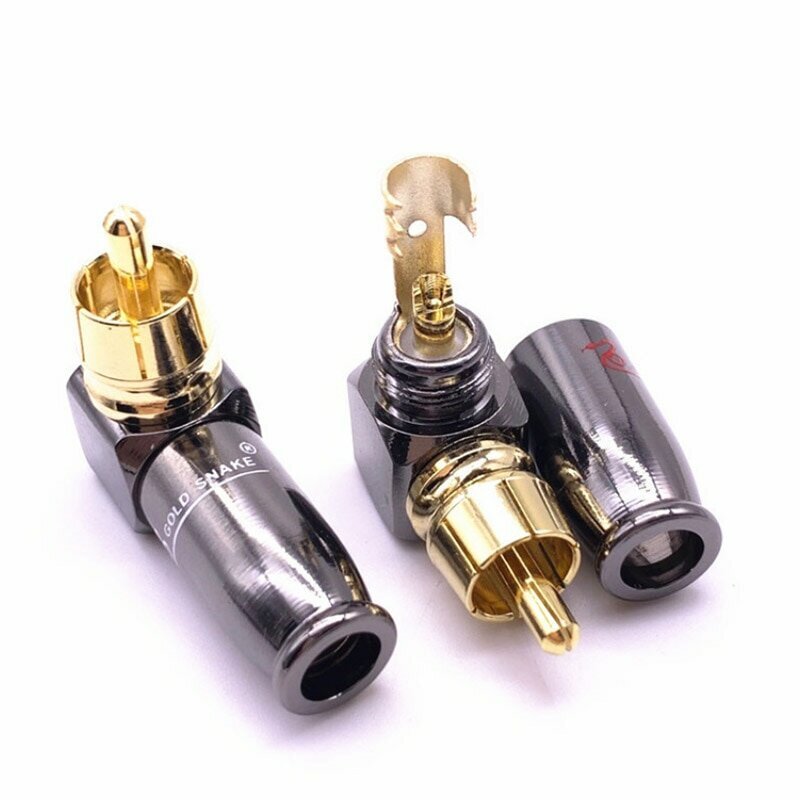

Был приобретен разъем фирмы Dragon City, не самый дорогой, но и не самый дешёвый, на вид качественный, не хлипкий. Тюльпаны были куплены отдельно, как и кабель, поскольку хотелось получить "правильный" кабель, а не покупать бренд втридорога. (Про кабель)
Разъем должен быть с изолятором, т.к. будет врезан в металлический корпус.
Разъем следует брать изолированный, потому что крайне не желательно чтобы он замкнул на корпус. Припаиваем соответственно сигнал к центральному пину, gnd к торчащему язычку.

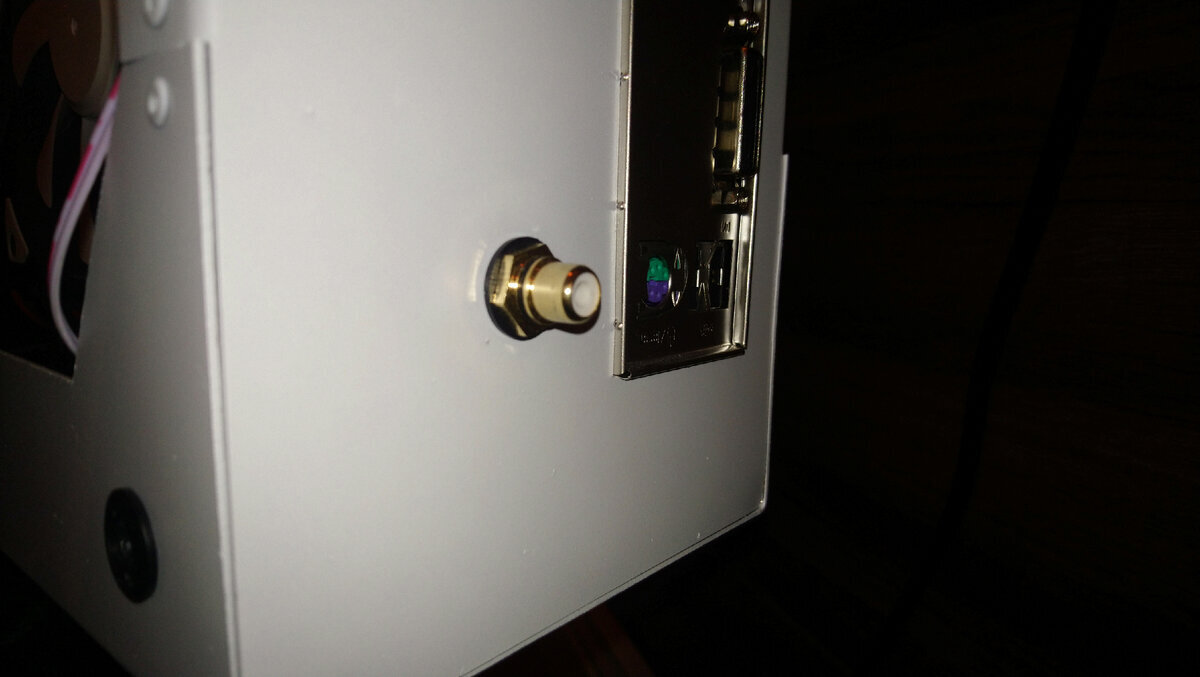

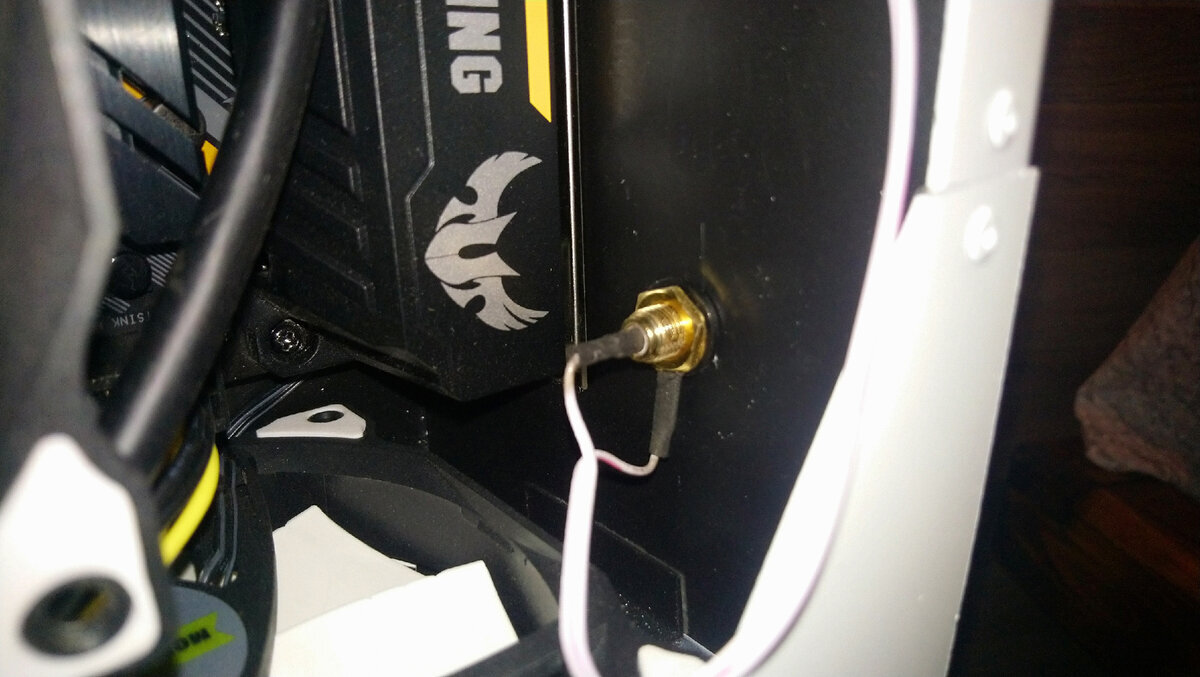

Моя реализация
С технической частью разобрались, нужно еще настроить пк. Для этого нужны взломанные драйвера с поддержкой Dolby Digital, чтобы передавать звук 5.1 на кинотеатр, собственно ради чего всё это и затевалось. Нужна возможность выбрать параметр Dolby Digital Live. (Ищутся такие драйвера по фразе "Unlocked Realtek HD Audio Drivers" как правило на зарубежных сайтах)

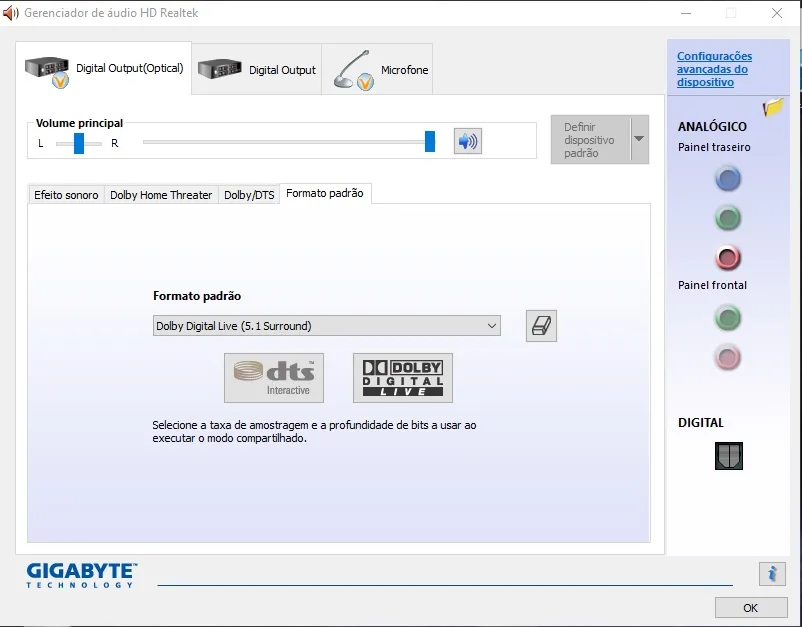

Выглядеть это должно примерно так
После всех манипуляций с драйверами, которые заняли у меня несколько вечеров, был подобран рабочий драйвер для моей платы и всё завелось.
На кинотеатре красуется надпись Dolby D., звук идет из всех шести колонок, значит всё сделано правильно.
В процессе написания статьи возникло желание ради спортивного интереса подключить и оптический разъём, для сравнения звучания. Вроде как технологии передачи данных разные, можно и посравнивать, возможно, я это сделаю.
