Ремонт ушатанника. PIT PSM-225-C Часть 1⁠⁠

И так, сегодня к нам поступил сварочный инвертор, по совместительству зарядное устройство PIT PSM-225-C

Вот его потрАшка

Ближе

Сзади

Плата управления

Дежурка

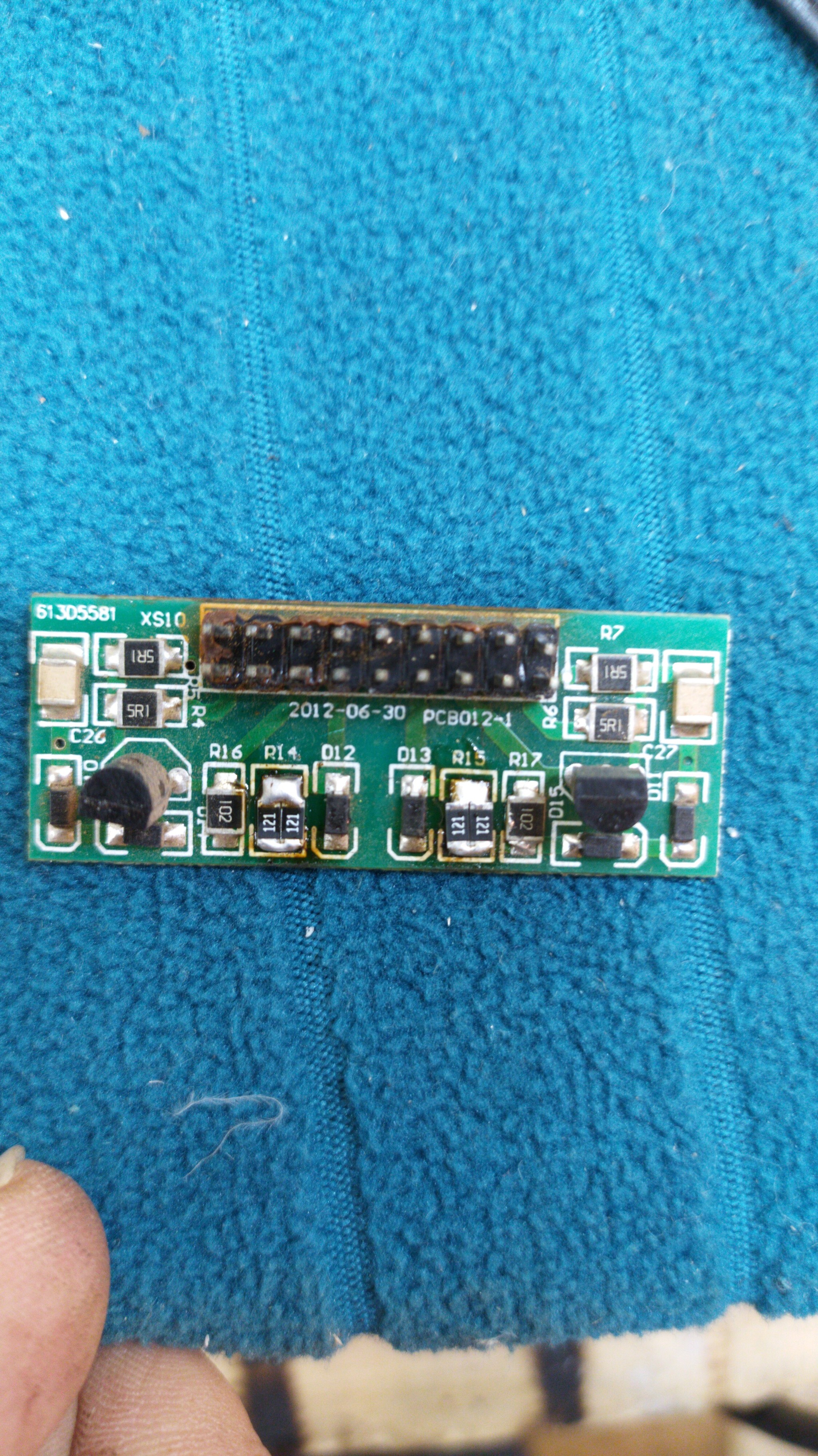

Драйвер ИГБТ

Куда бы я не заглянул, везде печаль, беда, кровь, ки*ки, расп***сило

Сдуваем наКер игбт и смотрим состояние дорожек и металлизаций

Тут мы видим что метализации то и нету, все снесли рукожопы когда выпаивали транзисторы. Но это еще полбеды, вы только посмотрите как они восстановили дорожку. Ладно, снимаем слева разьем, кидаем проводочек и восстанавливаем.

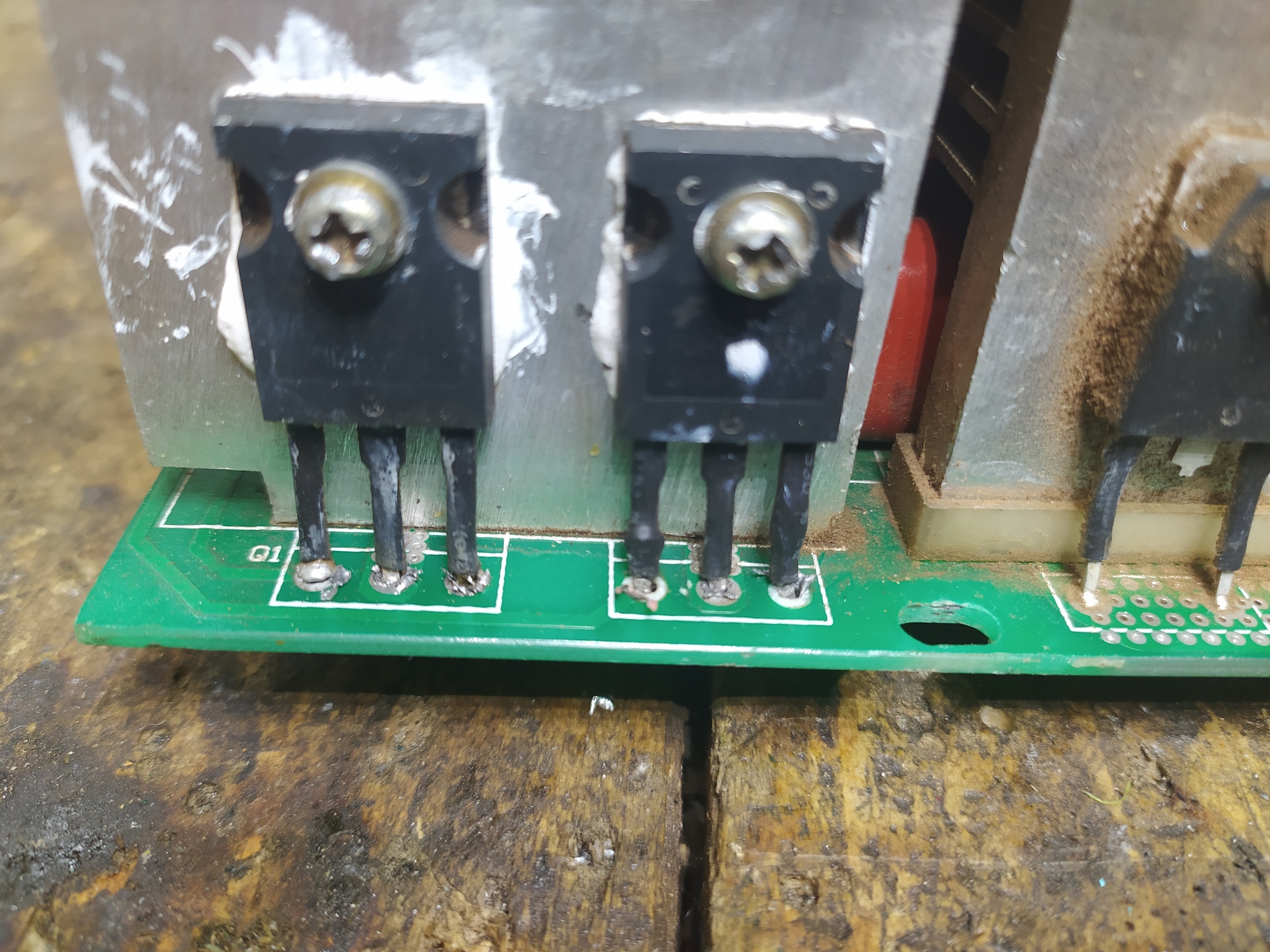

Идем к другой паре ключей, оцениваем состояние. Мда, тут все печально...

Ну чтож, это оставим на потом, а пока мне надо разобраться с дежуркой, она то у нас не работает.

Вы видите тут КЗ? Нет? А он есть, но его не видно.

Вот она КоЗочка

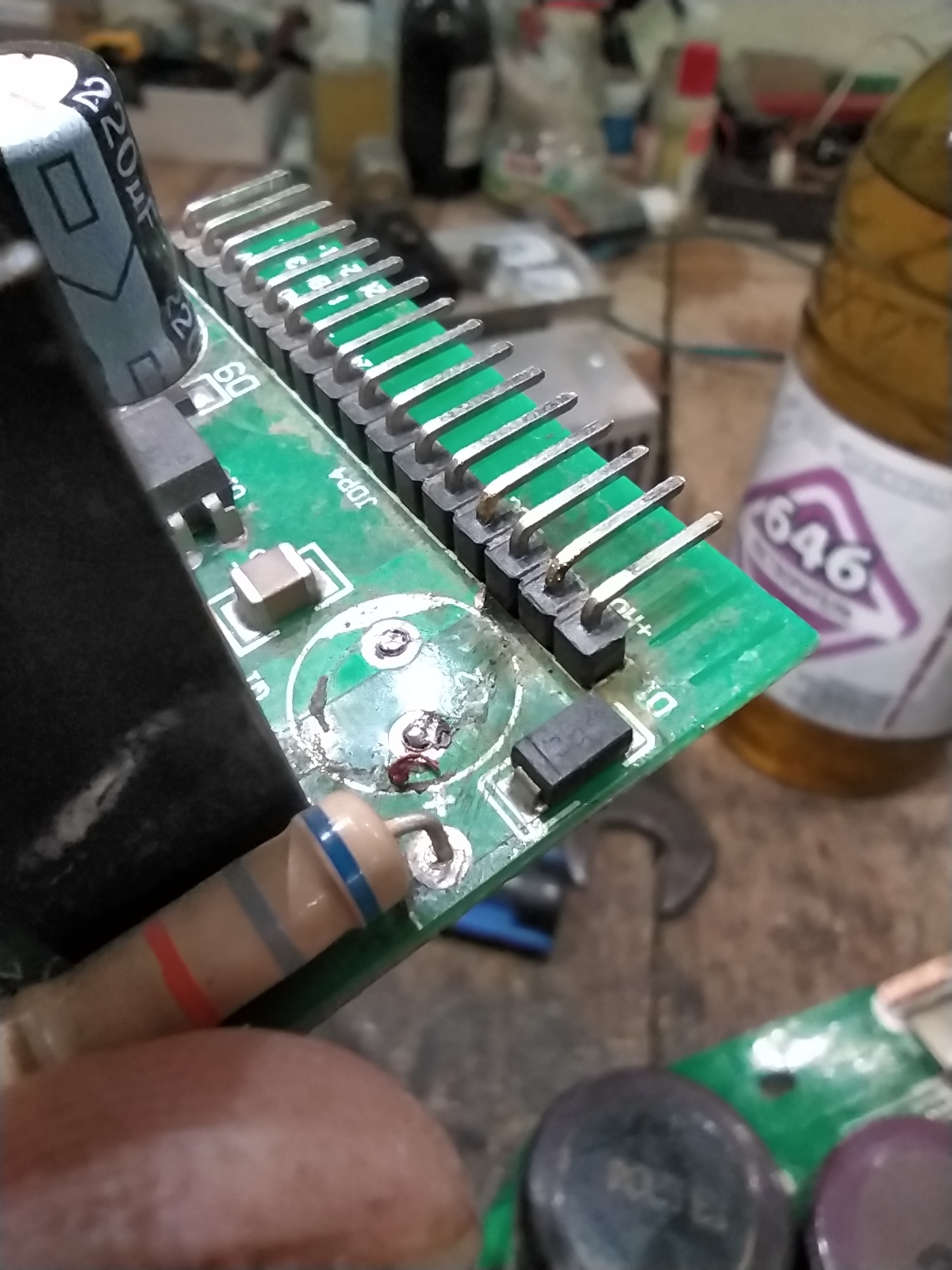

Сдуваем наКер разьем и смотрим. Видно? Вон между ножками пробило. Восстанавливаем и меняем диоды, они у нас пробитики.

Устанавливаем дежурку, запускаем и сварка ожила. Частично конечно, но дежурка работает. Теперь впаиваем кондеры на 4нФ взамен ключей и снимаем осцилограммы сигналов.

О, да, я забыл про плату драйвера ИГБТ. В нем меняем резисторы.

Воть осциллограммы. МДээээ, осцилограммы у нас так себе, в драйвере явно какой то косяк сидит.

Подкидываю к плате управления шлейф, включаю и дымок такой пошел с платы драйвера. Вот фото драйвера после ухода из него Дыма. Как мы видим сгорел диод D13. Дальнейший поиск выявил пробитый стабилитрон на 18в D11.

Меняем сгоревшие элементы.

Устанавливаем на место и смотрим на сигнал.

Вот это сигнал так сигнал. Нормальный меандр с иголочкой, и такой заебательский сигнал на всех 4 рех транзисторах. Ладно, приступаем к впаиванию силовых транзисторов.

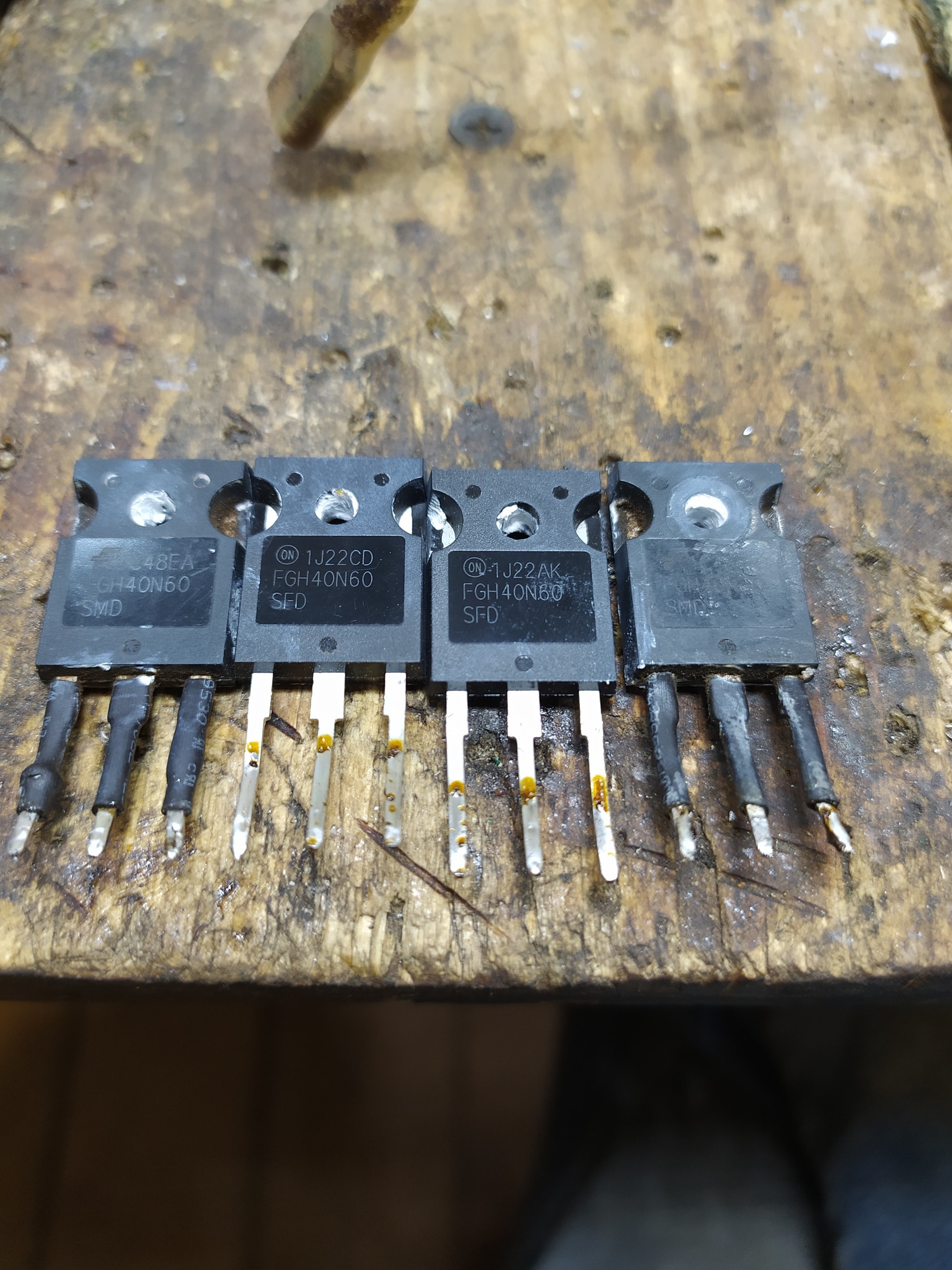

Чуть не забыл. Транзисторы которые там стояли хоть и живые НО РАЗНЫЕ БДЯТЬ. Звоню клиенту, что бы получить добро на установку новых транзисторов. Добро получено, можно приступать...

Надо решить вопрос с Колхозом кулера. Он у нас 12в а подается на него 24 через лампочку. Кинул 24в от ЛБП и понял что кулер не работает даже в полсилы. Надо решать.

Туть у меня лимит по фоткам закончился, все остальное переходит на 2 ую часть.
