Ремонт "слепой" ALPINE CDA-9886R⁠⁠

Давно я мечтал о ALPINE…

Хотел прикупить что-то из новенького.

Охота покупать пропадала при прослушивании.

Да, теперь аппараты не те, что были раньше.

Осознав это факт, я решил пройтись по б/ушке…

Полез на нашу белорусскую барахолку ONLINER.

От цен на б/у аппараты я только разочаровался…

Состояние  оставляло желать лучшего, а вот ценник летел к облакам.

Совсем уж расстроенный, я решил покопаться на просторах AVITO…

Пару раз покупал и был немного знаком. Ни разу не кидали, что удивительно.

Порывшись на нем, я откопал пару интересных предложений.

Пообщавшись с продавцами некоторые варианты отвалились…

Решил поискать что-то не особо исправное.

Нашел  "ослепший" ALPINE CDA-9886R.

Цена была 2000 р. Это без доставки…

Магнитола была в Липецке… Продавец был порядочный.

Соглашался отправить его транспортной.

Посчитал расходы на дорогу. В Смоленск

ехать забирать было затратно и по времени и по деньгам.

В итоге  выбрал услуги "доблестной" почты России.

За доставку этого аппарата почта взяла с меня 1240 рублей…

Итого цена с доставкою встала в 3240 рублей…

Прошло 5 дней МАТЬ ЕГО! 5 ДНЕЙ КАРЛ! 5 ДНЕЙ КАРЛ!

И аппарат был у меня в руках…

Подключив  питания 12 в включилась…

Радио шумело и ловило. Диск играл!

Только экран темный…

Поначалу думал, что "умерла"  подсветка дисплея. Увы я ошибся. Экран OLED вроде как...

Могу ошибаться.  Посветив фонариком, понял, что халявы не будет!

Пришлось разбирать панельку.

Внутри меня была надежда, что  что-то отошло, перегорело. Увы ничего подобного!

Все было на своих местах. Визуально было всё в порядке.

Связавшись с продавцом. Он  рассказал как Alpine "ослеп".

По глупости панель  воткнули на другой Alpine . Как итог она потухла…

Я слышал, что от таких "манёвров" умирает микросхема EEPROM панели.

Это уже радовало ибо программатор у меня есть.

Узнав тип епромки  радость пропала. У меня не было "постельки" для программатора и чипа.

Попробовал поискать на  Алике "постельку" под этот чип.

Оказалось есть адаптеры под TL866A…

В итоге я заказал две позиции.

1.Новый чип

2.Постельку для программатора

Потянулись дни мучительного ожидания…

Ждать пришлось без малого 21 день…

Наконец то  настал день Х…Всё необходимое было у меня на руках…

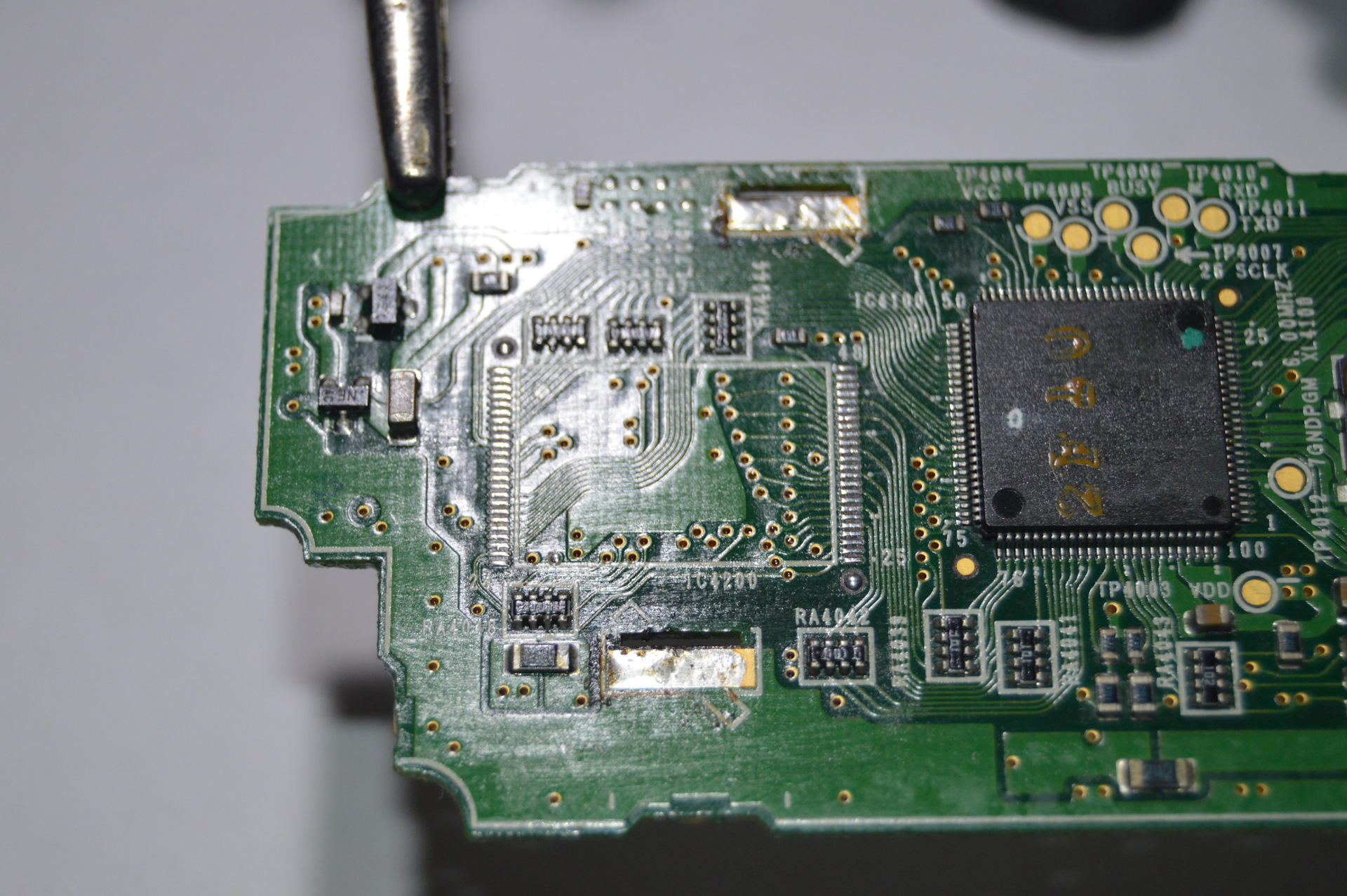

Я принялся вновь за ремонт Alpine. Снял экран с платы .

Приступил к демонтажу мертвого чипа.

Прогрев чип феном на 280 градусах  толку нуль. Сидел на своем месте!

Пришлось взять паяльник и пропаять припоем ПОС-61. Чип выпаян.

Выпаянный чип забросил в постельку программатора для изучения содержимого.

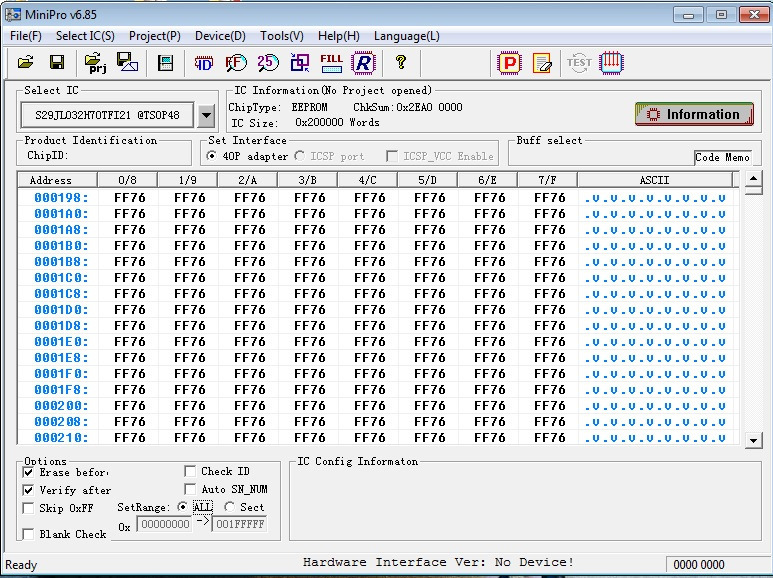

Содержимое было следующего вида.

Считывание чипа выдало билиберду высшего сорта…

Видно, что чип не годен.Чип не поддавался программированию.

Поставил в адаптер программатора новый чип. Стал его прошивать.

Файл для прошивки был. Человек поделился…

После уведомления о успешной прошивки. Решено было  взглянуть на прошивку.

Дамп был похож на правду.

Дальше мне предстояло впаять это 48 ногое чудо обратно.

Это уже было посложнее. Опыта богатого нет. Я конечно пожалел что у меня нет микроскопа…

Скажу, что нормально запаять чип  удалось с 3 го раза. Я всё проклял при запаивании чипа)

В итоге все было проделано и чип стоял на своём законном месте.

Этот факт меня радовал. Значит можно свинчивать все до кучи.

Какое волнение было на душе не могу описать, но сразу скажу что руки у меня дрожали).

Панель собрана и поставлена на место! Подал питание на аппарат…И о чудо! Все заработало!

От проделанной работы я пребывал в состоянии эйфории.

Работа проделана не малая, а главное успешно! Что уже радует! Это круто!

Каждый вечер я провожу за пайкой и ремонтом чего-либо…

Прокачивая свои навыки и знания!
