Ремонт объектива Panasonic lumix 12-35 2.8⁠⁠

От меня тут постов ждут оказывается, а я пропал. Но пропал по весомым причинам, наконец то снял отдельное помещение и оборудую полноценную мастерскую по ремонту фототехники. Мое хобби выходит на новый уровень и стало полноценным делом которое мне очень интересно и в котором хочется развиваться. Посты будут, больше и надеюсь качественнее, сразу как обустроюсь)

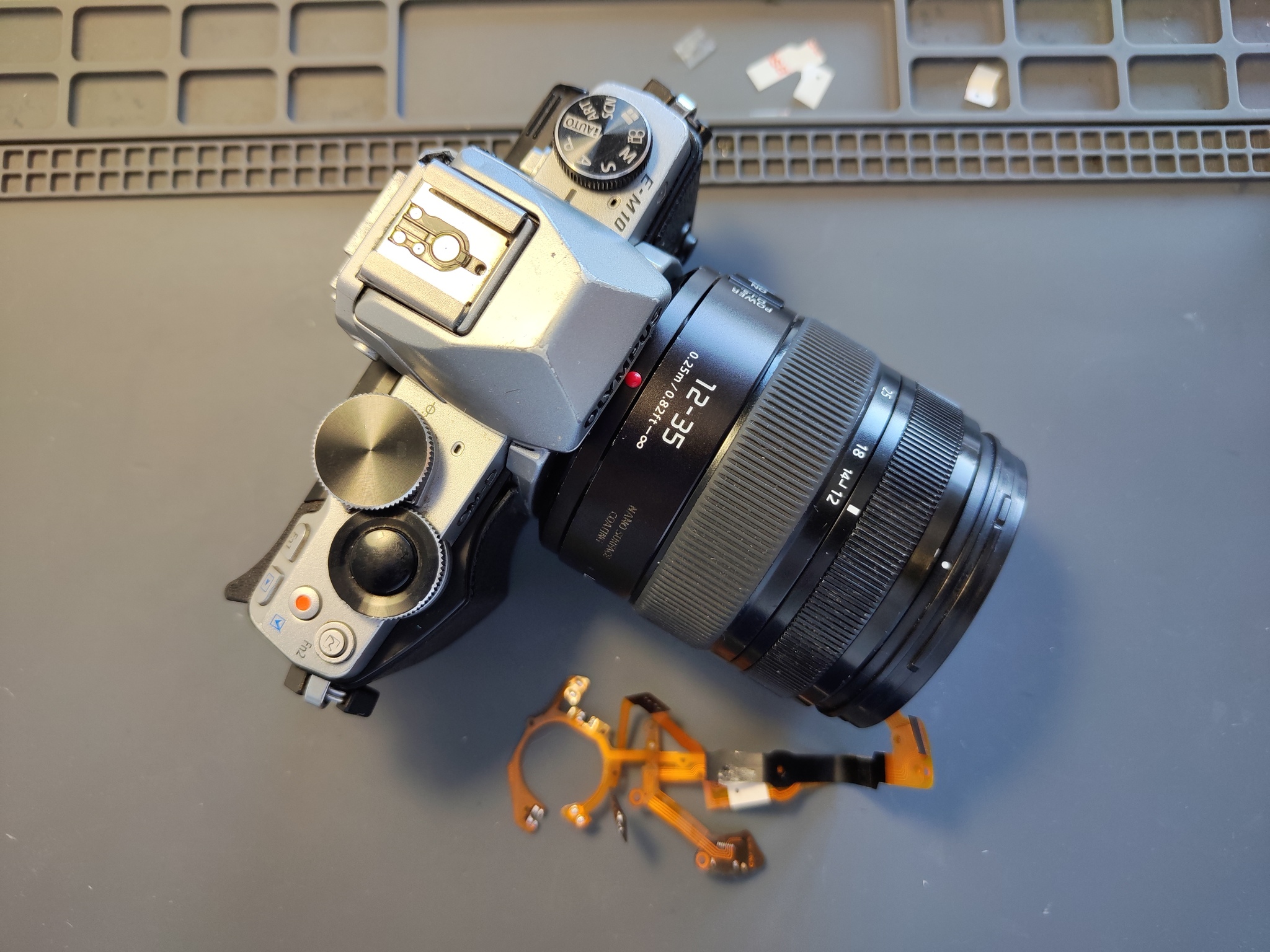

И так, на столе объектив с системы Micro 4/3. Эта те фотоаппараты с огрызком матрицы небольшого размера. Их еще любят высмеивать ребята с большими фотоаппаратищами по 1,5кг и такими же объективами. Кроп фактор на микре равен х2, соответственно объектив с фокусными 12-35мм эквивалентно равен штатному полнокадровому 24-70мм (по сути он вообще не равен и фокусное расстояние это фокусное расстояние и ничего с ним не сделать), в общем это типа повседневный штатный светосильный зум объектив которым можно снять 90% всех фотозадач.

Требуется замена шлейфа стабилизации и диафрагмы.
Типичная поломка для этой модели, стабилизатор начинает дергать картинку (даже в выключенном состоянии), и обычно дергает до такой степени что пользоваться объективом просто невозможно.

Объектив черный, т.е. второй версии. Есть такой же цвета баклажан, первой версии. Я ремонтировал и тот и другой и отличаются они между собой примерно ничем) Кто хочет сэкономить то можно смело брать баклажановый цвет, они на Авито неоправданно дешевле.

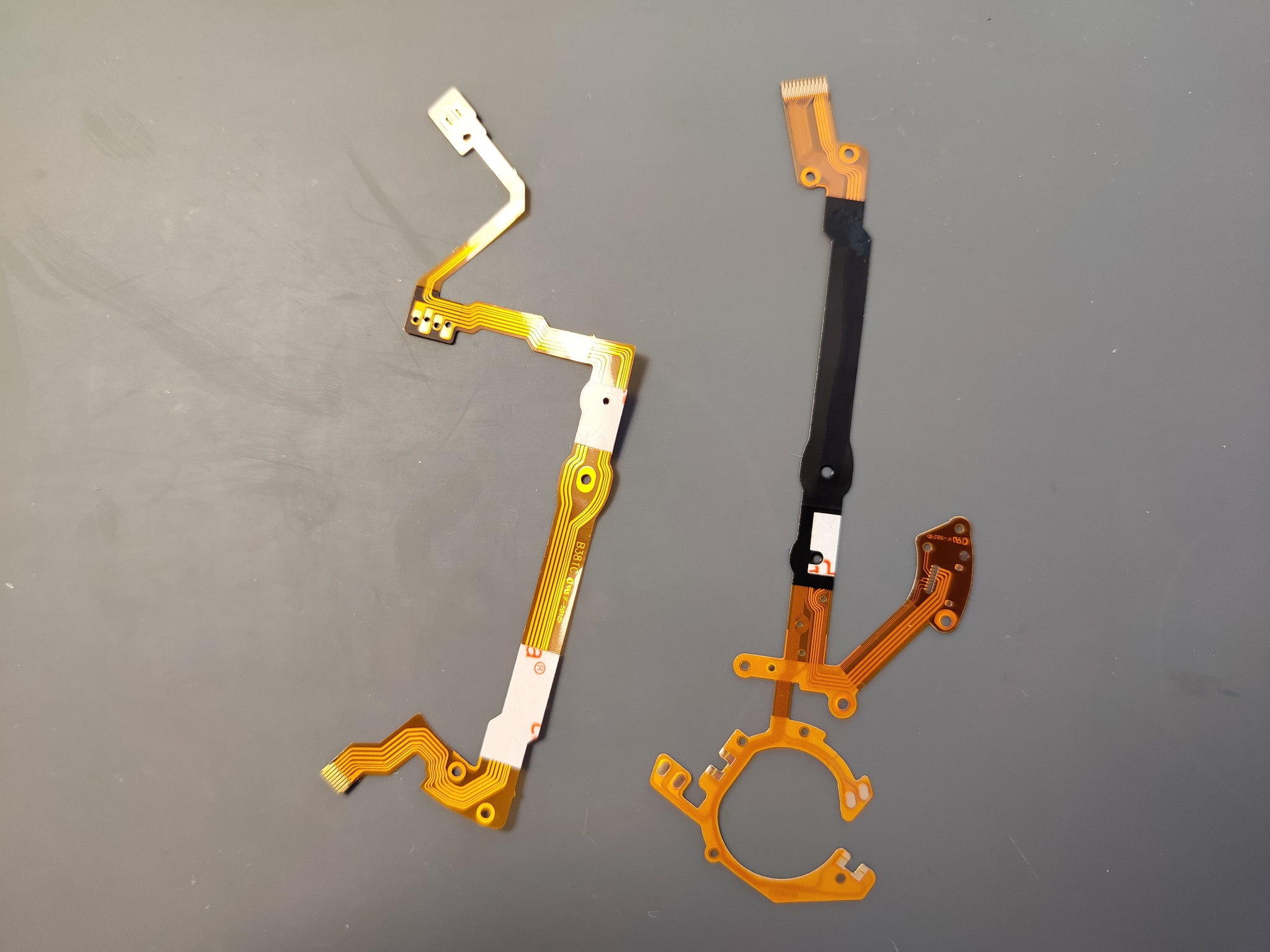

Шлейфы есть в продаже, оригинального качества и продаются сразу парой, один на стабилизацию, другой на мотор автофокуса и диафрагмы. Меняются так же парой потому что они склеены и проложены вместе. Естественно надо всё разобрать для их замены.

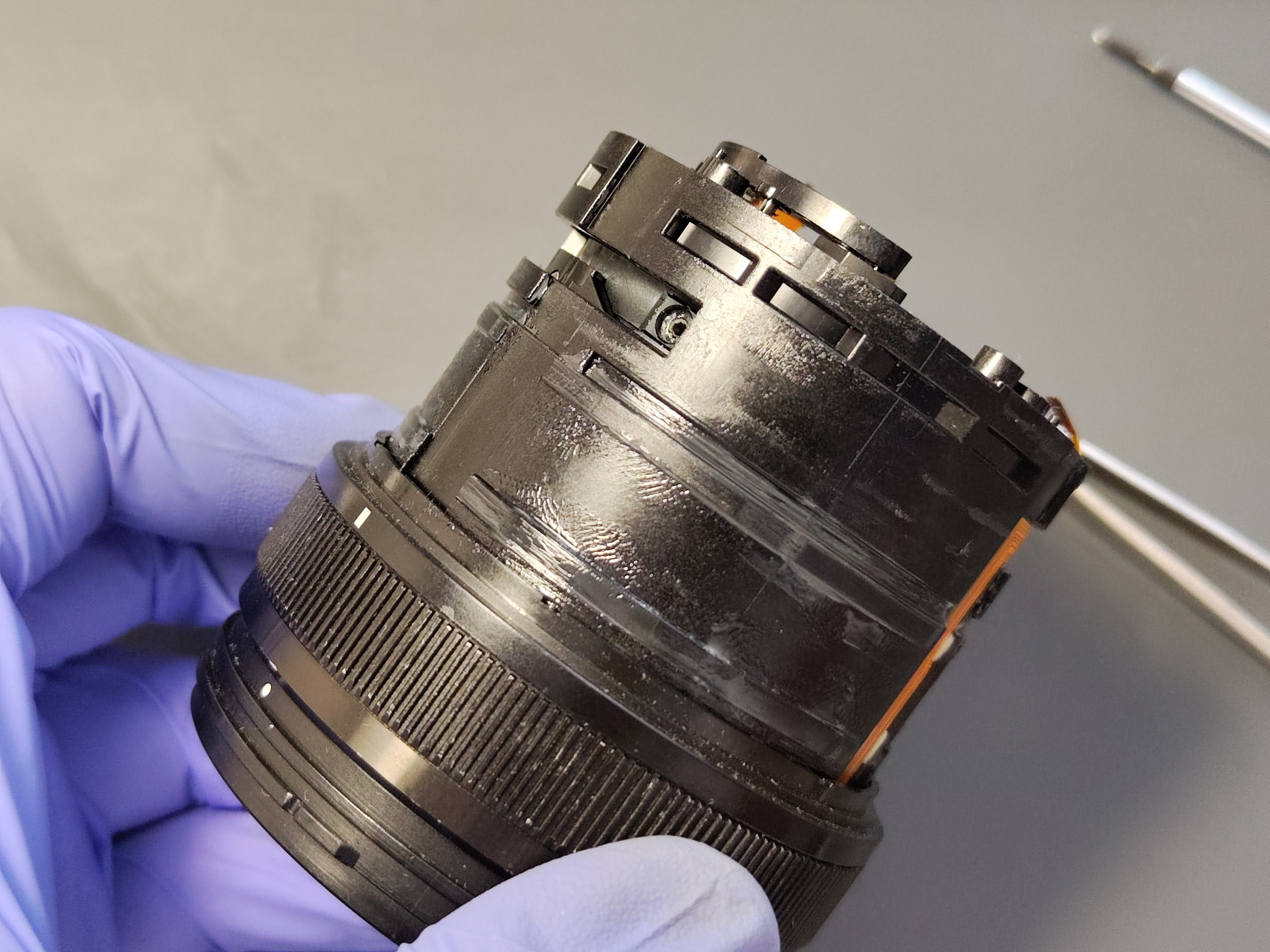

Объектив очень компактный и тесный. Небольшая плата установлена просто на резиновых демпферах. Это очень классное решение, во первых в ремонте удобно, во вторых при падении и тотальном разрушении эта плата не пострадает. Часто такое бывает что при падении фотоаппарата с объективом отрывает именно объектив, и отрывает в задней части где и расположена плата. Встречал такое что прикрученную плату просто разрывало пополам и это просто перечеркивало рентабельность ремонта (либо плату не найти, либо дорого).

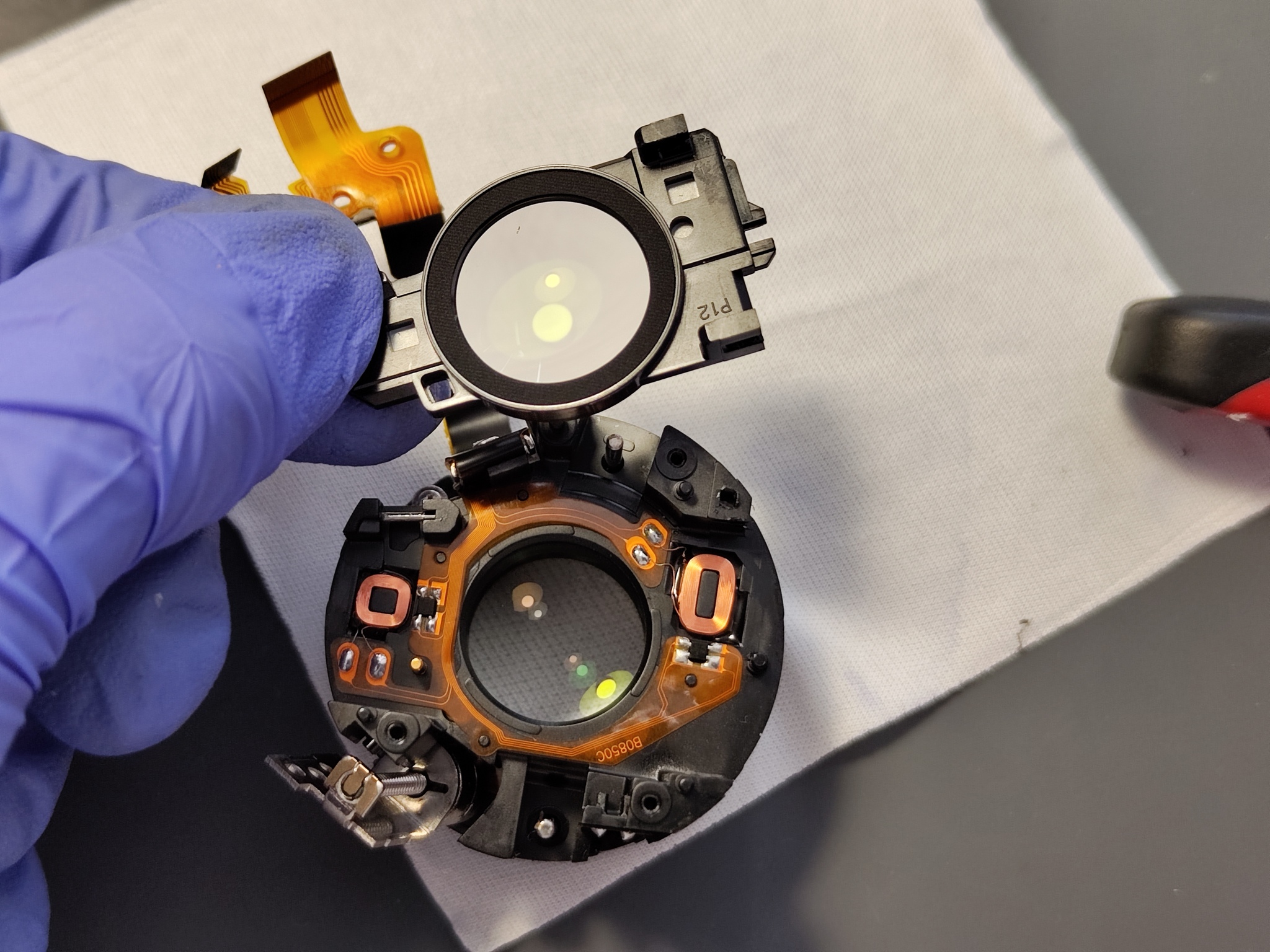

Добрался до внутреннего мира объектива. В этом небольшом модуле расположены и диафрагма, и автофокус, и стабилизация.

Первая снимается линза автофокуса которая двигает продольно оси.

Затем снимается линза стабилизации которая болтается перпендикулярно оси.

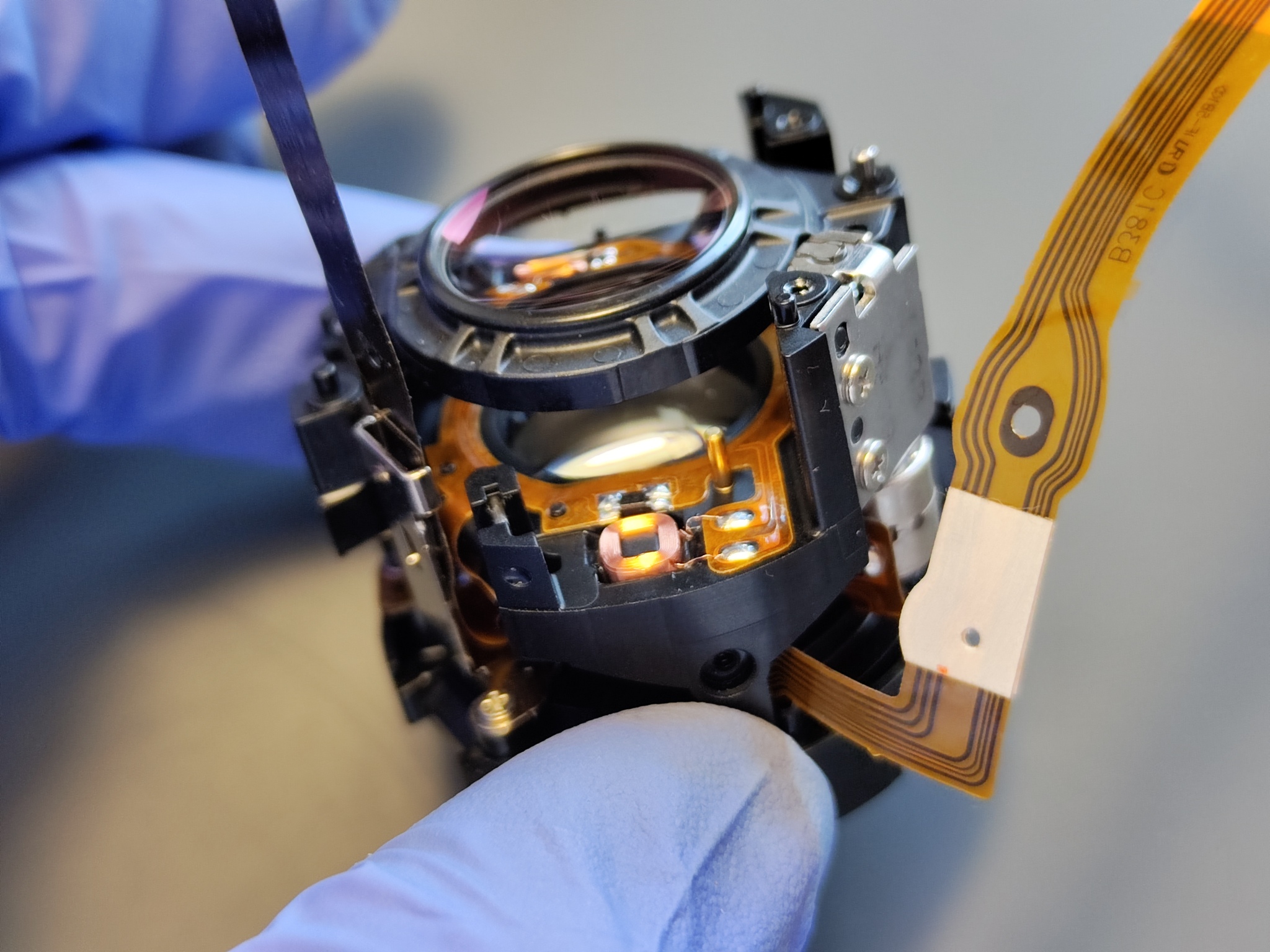

Ну и остается пару катушек для дрыганья стабилизации и диафрагма.
Катушки и датчики надо будет перепаивать.

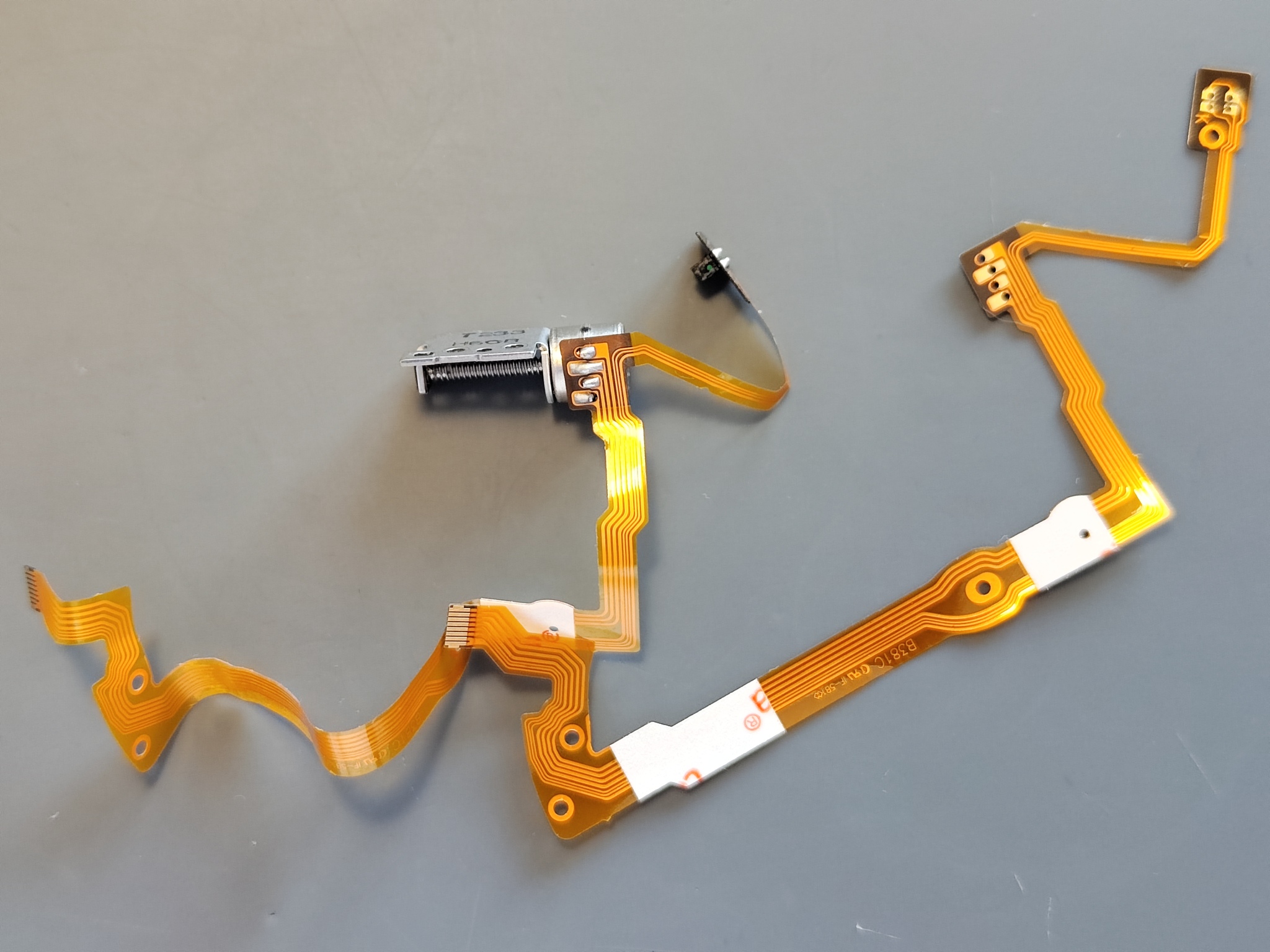

Это шлейф с мотором автофокуса. В последнее время повсеместно устанавливается в большинство объективов, и наверное это хорошо, он прост и надежен как кирпич.

Далее сборка, пайка, нервотрепка. Надо вспомнить как эти шлейфы были проложены в этих лабиринтах пластмассы.

И финишная сборка всего объектива. Проверки, тесты, всё работает. Слезы счастья, и можно отдать его владельцу.
