Ремонт игрового ноутбука MSI GS70 2PE⁠⁠

Всем привет!

Решил отчитаться по ремонту ноута MSI GS70 который вынес весь мозг.

Фотки к сожалению сохранились только в пережатом виде...

Принесли его с проблемой  рубится в танках. Побыстрому глянули, показали на дохлую трубу охлаждения питания видеочипа. Клиент решил что купит и поставит сам радостный убежал.

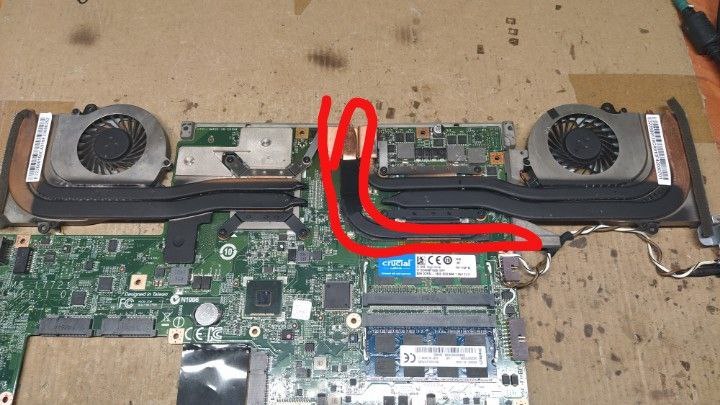

Вот эта дырявая трубка

С другой стороны

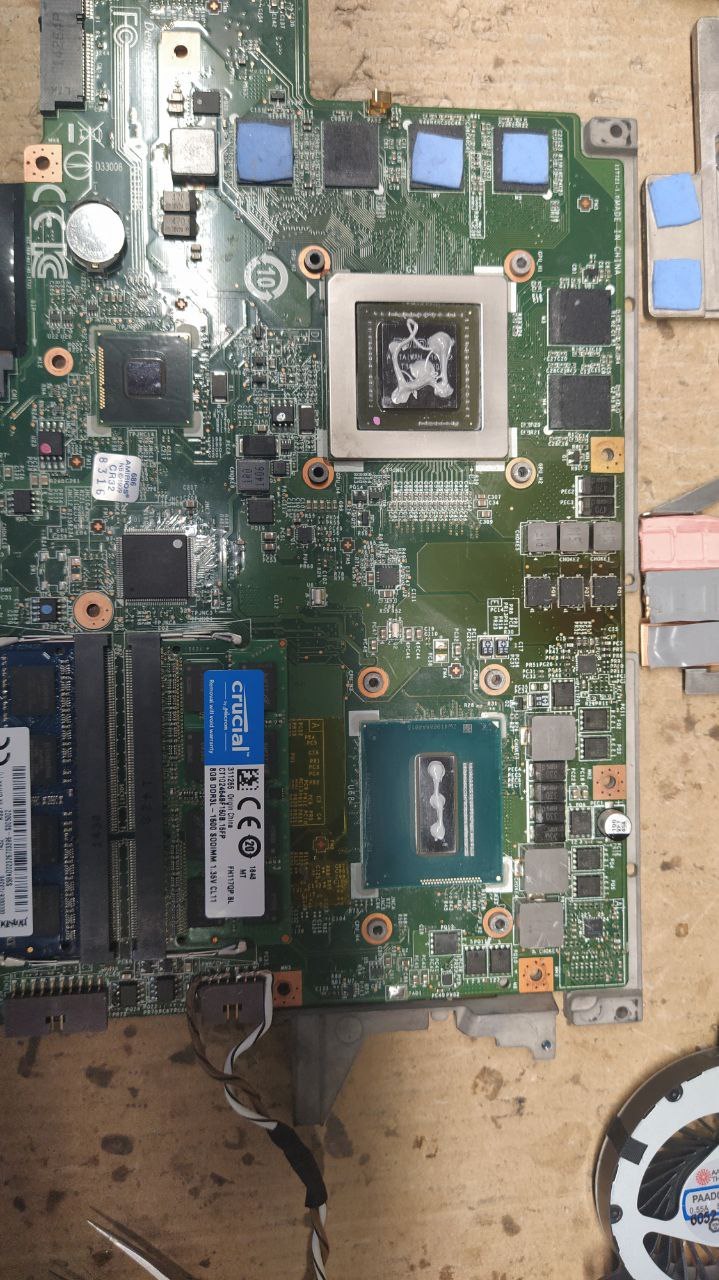

Трубка должна была охлаждать вот эти ключи обвел слева. Справа контроллер питания или просто ШИМка )

По цвету текстолита видно что ключам пришлось не сладко.

Продолжение истории произошло через пару месяцев )))

Клиент сам поменял охлаждение и плюсом клавиатуру (она там с RGB подсветкой стоит немало).

Увы и ах, танки не едут ноут выключается... Вы мне сказали не правильно, я потратил кучу денег и.т.д. В итоге  бесплатная диагностика переросла в почти бесплатный ремонт.

Мучаем видео тестами. Под нагрузкой ток от поднимается до 12А, нагрузка на шину по 19В оказалась слишком большой, срабатывает защита по току. И это от ЛБП, родной БП так совсем не способен выдать такой ток.

Поменяли  ключи по питанию видеочипа- не помогло...

Далее меняем драйвер одного из ключей- танки не едут ток в некоторых сценах зашкаливает (((

Думали уже что надо менять видеочип. В итоге проблема  решилась заменой танталловых конденсаторов. Видимо пробитая трубка повлияла и на них.

Казалось бы все... Собираем ноут тестируем под нагрузкой.  Ноутбук под нагрузкой переключается на питание от батареи....  Питание на шине проседает и происходит переключение на батарею. Опять разбираем,  меняем входные ключи...  В итоге  сильная просадка была на проводе от разъема питания до материнской платы... Оказалось что клиент его менял...  Ставим новый разъем и кидаем от него хорошие провода. Этот "колхоз" можно рассмотреть внизу фото.

Вот такой набор деталей в итоге собрался

И ура! все работает) ток не превышает 6.5А

Спасибо за внимание!
