Ремонт и техническое обслуживание принтера Xerox Phaser 3140.⁠⁠

В одном из предыдущих постов спрашивали, почему так много пишу про принтеры Kyocera. Поэтому сегодня пост про Xerox, который пришёл с обращением «застревает бумага в печи». Вот собственно и он.

Данный аппарат является братом-близнецом принтера Samsung ML-1910. Приступаем к диагностике, и пробуем напечатать тестовую страницу. Лист выходит из печи на несколько сантиметров и печать останавливается. Открываем заднюю крышку, извлекаем лист и видим обломанный флажок датчика выхода бумаги. Это было не так трудно. Приступаем к ремонту. Откручиваем заднюю крышку.

Отсоединяем коннекторы питания печи и термистора, откручиваем печь и извлекаем ее.

Сразу же нам в руки падает обломок датчика. Очень хорошо, что он не потерялся. Снимаем боковые крышки, прикрывающие коннекторы лампы, откручиваем лампу и извлекаем ее. Затем откручиваем шестерню и снимаем верхнюю крышку.

Аккуратно снимаем тефлоновый вал и бушинги. Видим, что они убиты в хлам.

Снимаем рычаги для извлечения бумаги и извлекаем прижимной вал. Видим что бушинги прижимного вала тоже убиты в хлам.

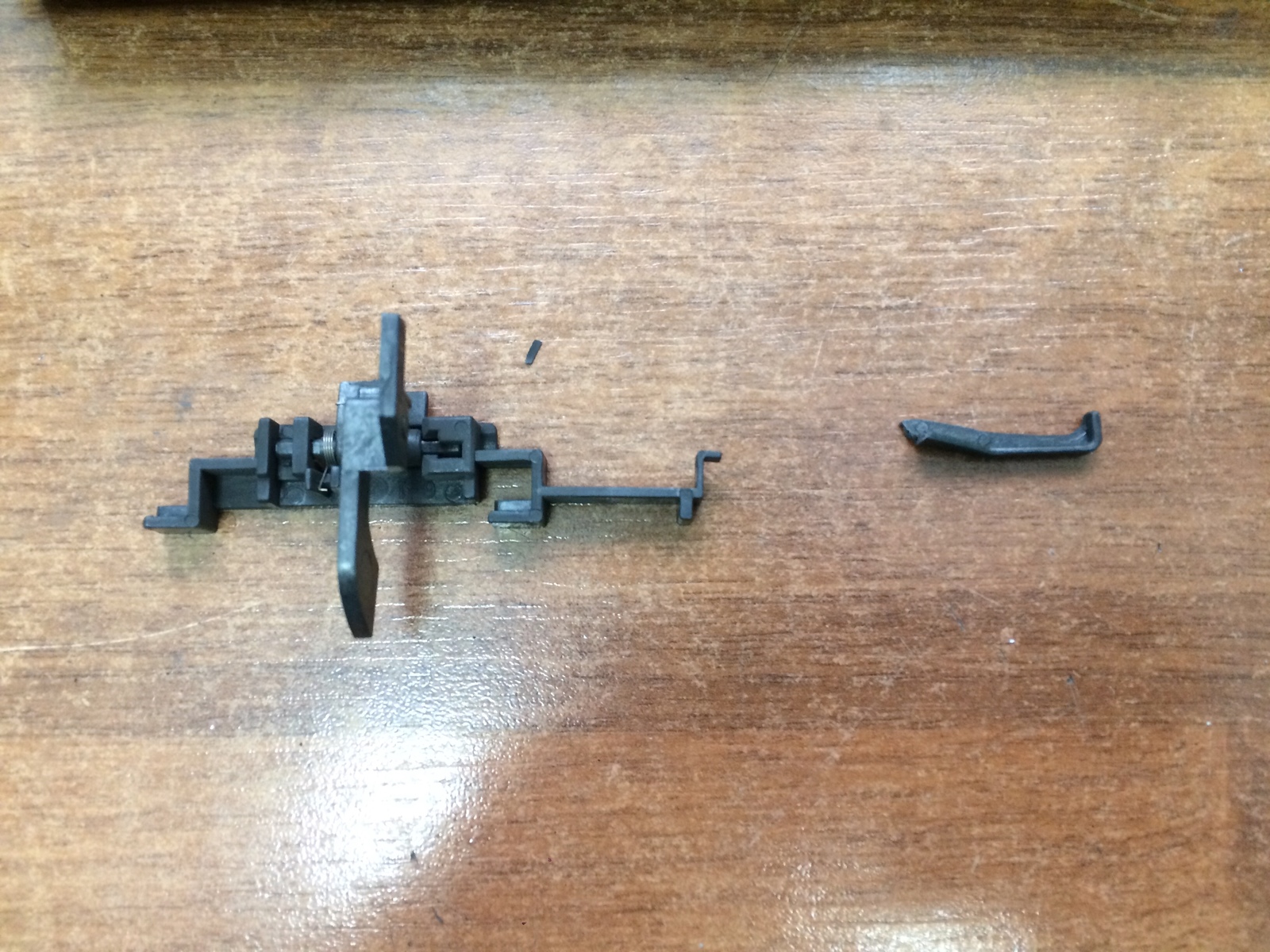

И добираемся наконец до сломанного флажка датчика выхода бумаги.

Вооружаемся клеем, ватными палочками и приклеиваем отломанную часть флажка. Мне повезло и все склеилось на ура. Собираем все обратно. В моем случае клиент отказался от ремонта, и я немного продлил агонию принтера хорошенько все смазав.

Раз уж мы зашли так далеко, то принимаю решение обслужить его по максимуму. Снимаю верхнюю крышку, чтобы добраться до лазера.

Снимаем лазер и чистим его. Также, пока удобно, снимаем коротрон и очищаем его пылесосом.

Подкидываем картридж в принтер, печатаем пару заданий, и убеждаемся, что мы все сделали хорошо.

Превосходно. Наливаем кофе, и, с чувством выполненного долга садимся релаксировать и наслаждаться результатом.
