Простейшая система полива растений1
Для ЛЛ: БП на 12В/3А, моторчик и шланги автомобильного стеклоомывателя, самодельные форсунки, капельница, вкл/выкл ручками (покачто), колхоз, около 1000 рублей.
Теперь - подробнее.
Лень, как известно - движитель прогресса. Когда мне надоело ползать с лейкой по своим зарослям, я решил механизировать данный процесс.
Оборудование покупал по принципу самое дешевое, чтобы потом не жалко выкинуть и то, что было под рукой в шаговой доступности. [Хм. Неплохо сказал...]
Нам понадобятся:
1. Блок питания на 12 вольт и ток 2-3-4 ампера. На случай, если захочется подключить к нему же дополнительные моторчики и тому подобное электрооборудование - клапана, ардуины, подогревы и прочее. Моторчик купил в магазине, торгующим LED-приборами.
300-400 рублей.
2. Моторчик стеклоомывателя от ВАЗ 2108 (тут, собственно - на вкус на цвет и что подвернется)
150 рублей
3. Шланги для стеклоомывателя.
100 рублей. Если цветов/горшков много - рекомендуется брать сразу 3-4 штуки.
ПЛЮС ОБЯЗАТЕЛЬНО! Еще один шланг, который бы налезал на второй патрубок моторчика!
Он больше по диаметру.
4. Всякая мелочевка. Провода с клеммами и штук 30-40 переходников к этому же шлангу.
Рублей по 5-10 за штуку
5. Капельница :) Так как зачастую ВСЕ горшки поливать не надо, пришлось придумать систему вентилей. Нужного мне размера ничего не подвернулось, поэтому использовал от неё зажим.
Использовал 3 штуки.
~100 рублей
Из всего набора требуется лишь эта часть и немного трубочек.
6. Электромонтажная коробка для блока питания. Балкон, влажность - поэтому берём герметическую, достаточного объема, чтобы БП в ней не было жарко.
50-100 руб
7. Шнур с вилкой и выключателем.
150-200 рублей
А теперь соберем этот паззл.
Самая большая проблема у меня возникла, как это ни смешно - с ёмкостью для воды! Хотелось плоский большой контейнер литров на 5-10, но так ничего и не подвернулось. Хрен с ним. Обойдемся банкой.

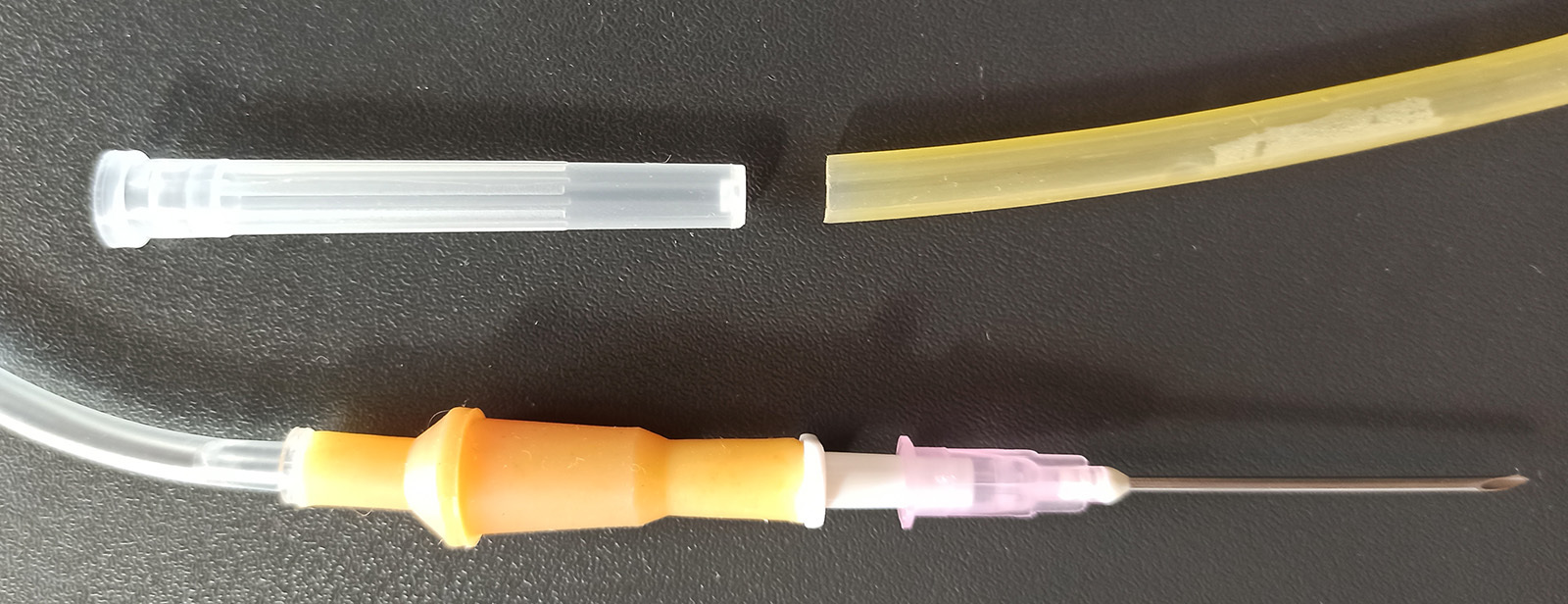

В дно банки я термоклеем вклеил колпачок от иглы капельницы, на который очень удобно налезает шланг к моторчику (который второй, бОльшего диаметра).
Вот что получилось:

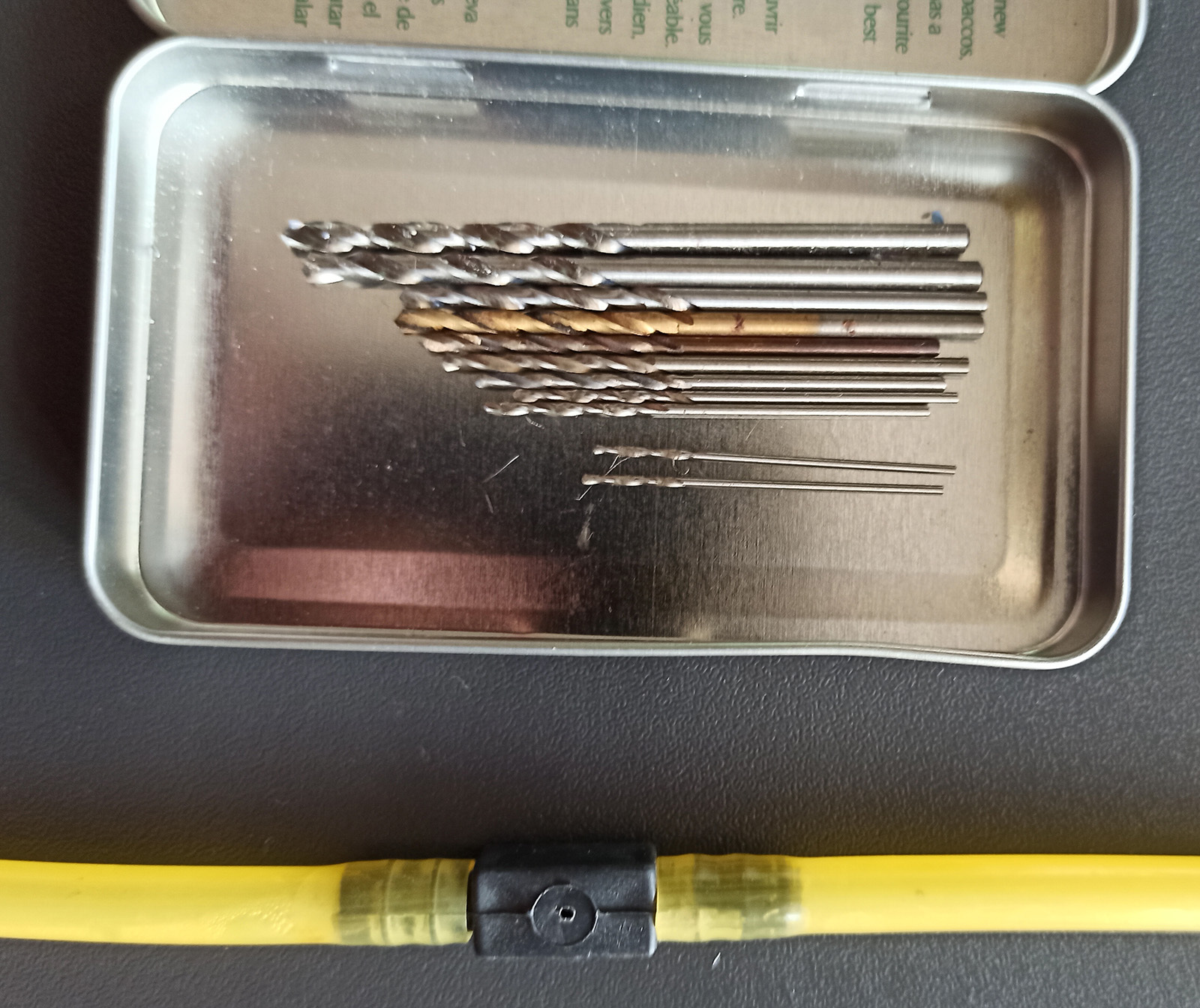

Далее шланг омывателя режем на куски нужной длины, чтобы над горшками равномерно распределились форсунки. И сверлим в них дырочки. Сверло - самое тонкое, брал в магазине электрокомпонентов - платы сверлить. Для достаточной струйки подошло самое тонкое - 0.75мм
Часть форсунок я сделал иначе - просверлил по 2 отверстия, под углом.

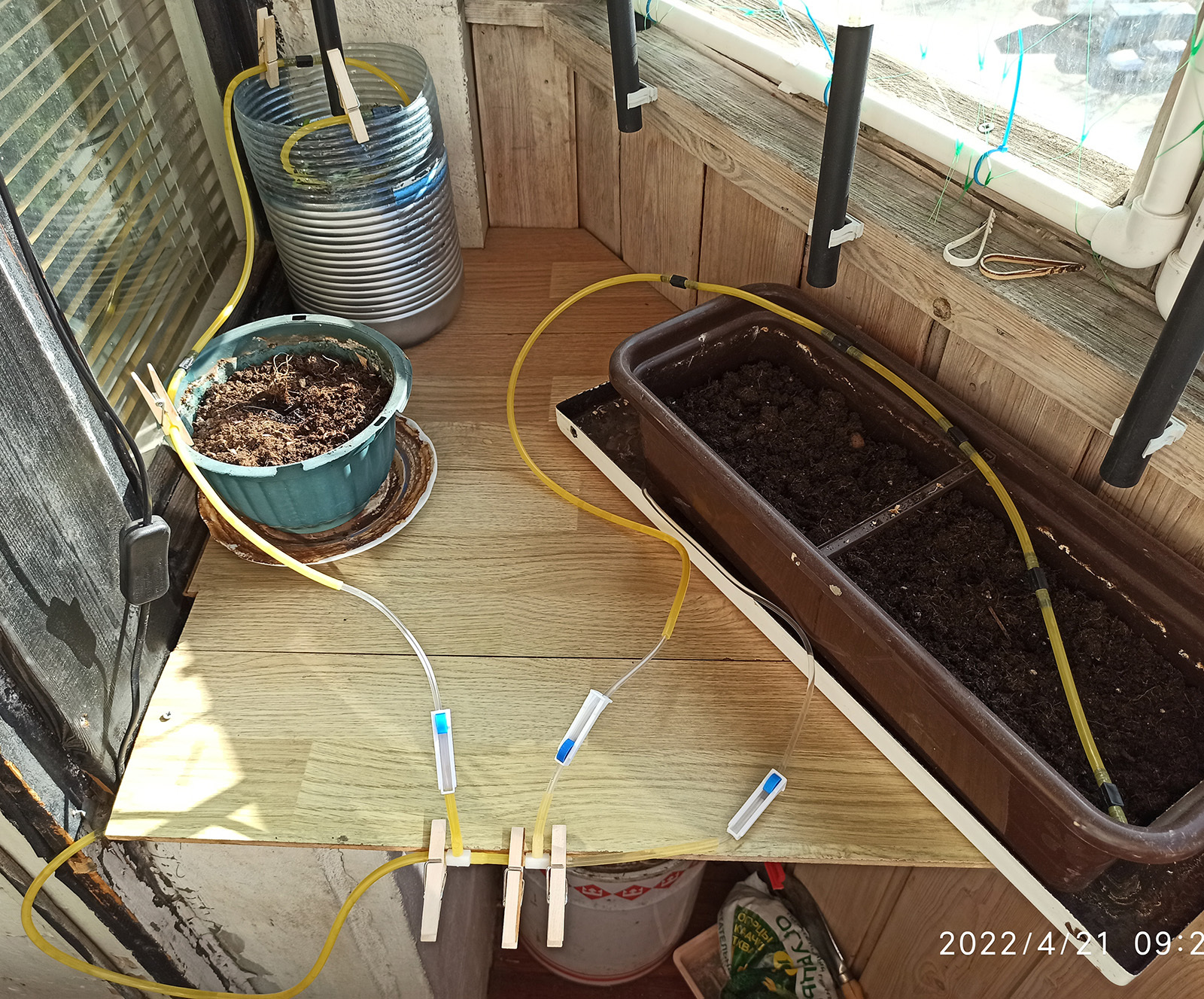

Далее раскладываем шланги по горшкам и закрепляем их. Напор сильный, шланги будут летать и прыгать.
Для наружного цветочного ящика я прибил шланг к переплёту такими вот электромонтажными скобами:
Внимание, мотор!
Гвозь по центру - для регулировки угла наклона.
Что показало тэстирование:
Моторчик - унылое, тупое гавно! Если в нём НЕТ воды - качать он ничего не будет. Шумный. Без обратного клапана. Ёмкость надо ставить ниже уровня горшков, на пол, иначе после выключения моторчика вода всё равно будет сочиться - по закону сообщающихся сосудов.
Вот эта вот моя гениальная идея - резко снижает пропускную способность системы!
Если в "ветке" форсунок более 6, для последней воды уже не хватает и вода оттуда не бьёт стуей, а слегка капает. Найду нормальный вентиль и избавлюсь от этого конструктива.
Тут принимаются советы: хочу поставить электромагнитные клапана и сделать панель управления на тумблерах.
В целом - вот и всё.
В планах - датчики влажности, ардуины, метеостанции, вайфаи с облаками :)
Всем удачной посевной!
