Проигрыватель винила. Последний проект
В общем делали мы этот проигрыватель вдвоем... Создатель идеи и вдохновитель... Конструктор головок, и тонарма и всего прочего, чудесный человек, уникум, горжусь, что работал с ним.

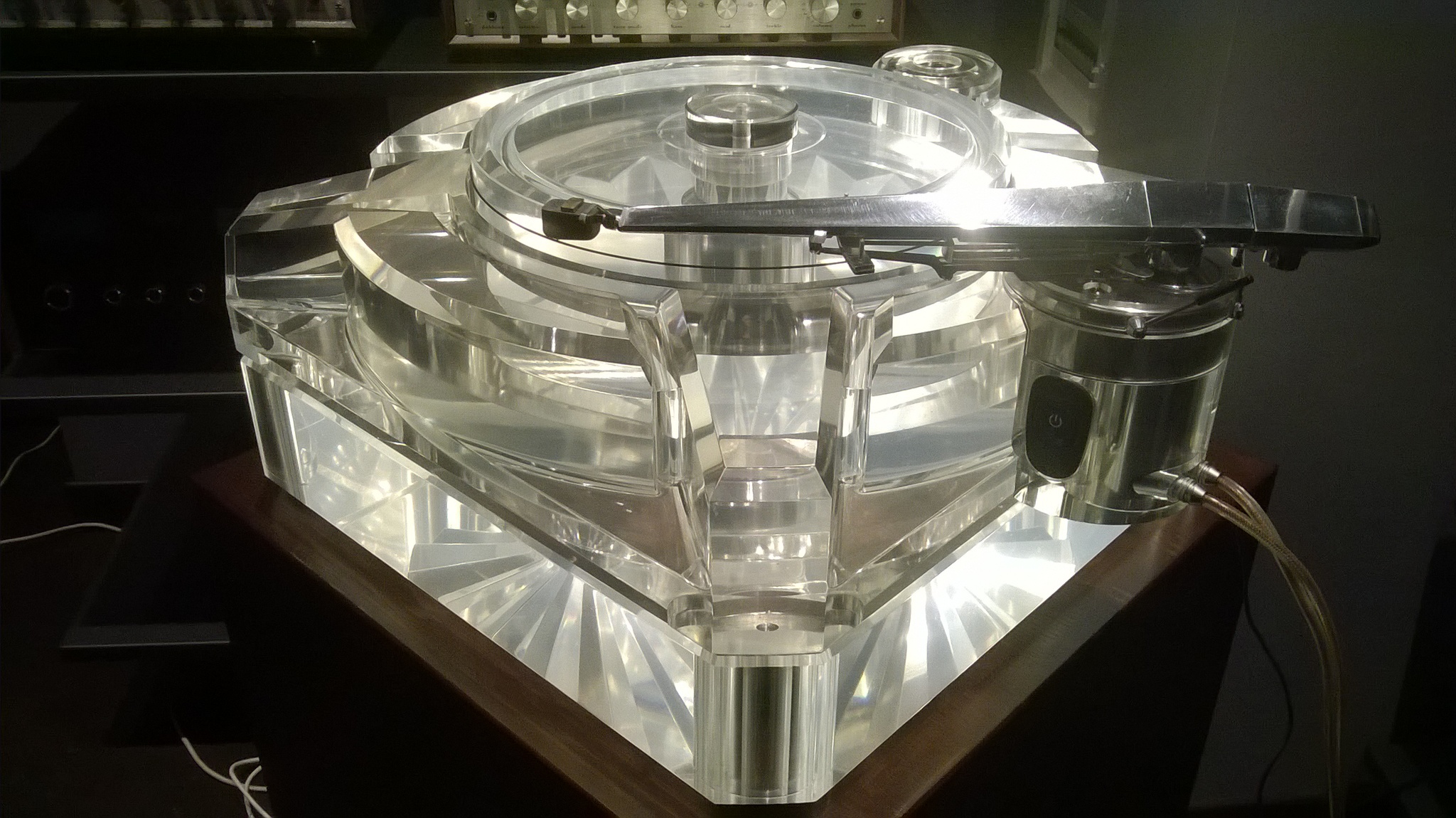

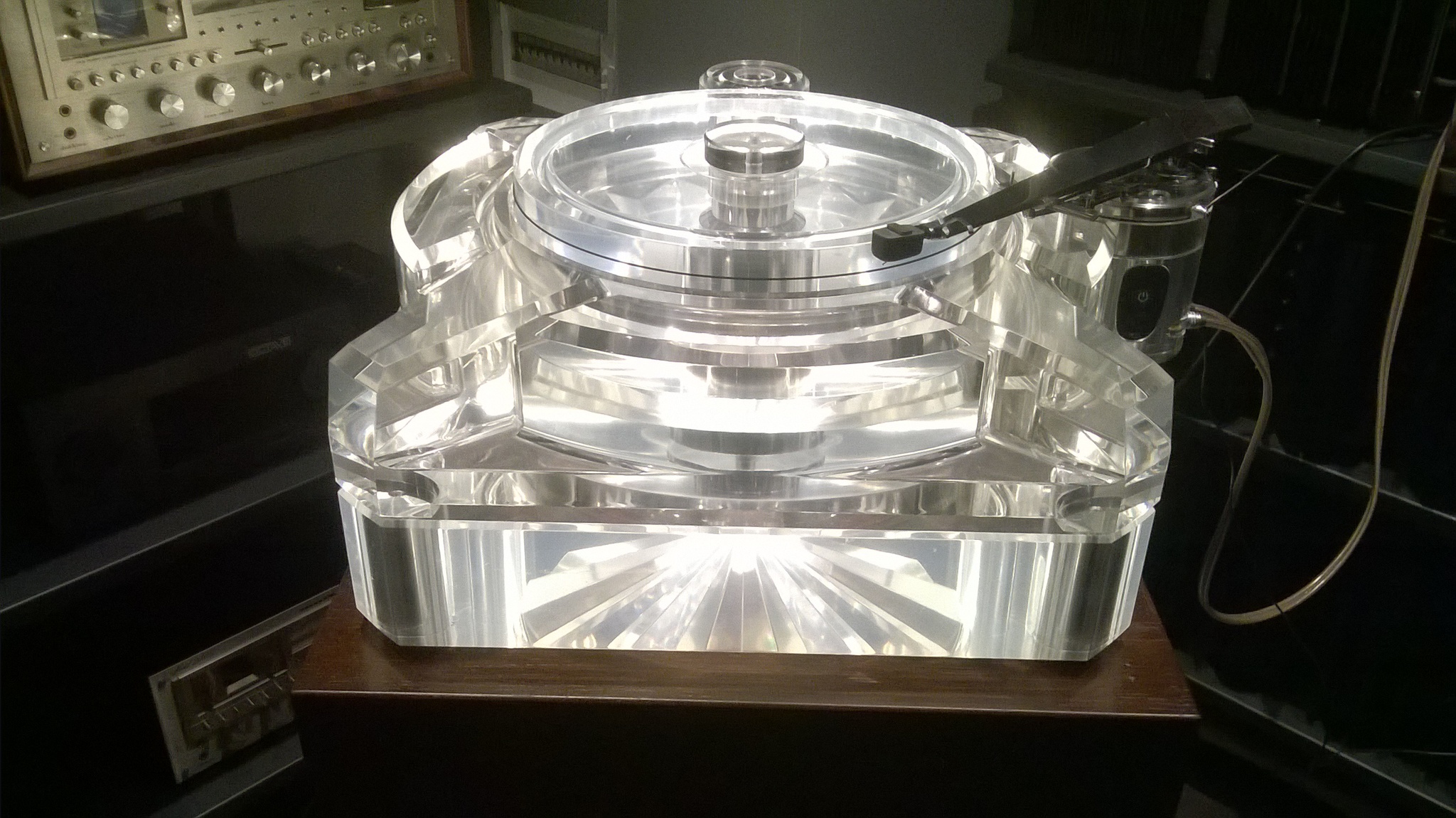

Настоящее конструкционное оргстекло. Цельные блоки. Состоит из двух частей. Нижняя - больше декоративная подставка, для придания объема и большей гармоничности. Верхняя - собственно проигрыватель. Опорный диск - оргстекло толщиной 100 мм. утопает в корпусе и так его не особо видно, но он весьма и весьма массивный. И инертный. Набирает скорость и останавливается не вдруг. Подшипник скольжения на твердосплавной опоре. Тонарм с регулировками по наклону, высоте, смещению. Трубка дюралевая очень тонкостенная, целиковая, вырезана на заказ электроэррозионном станке, сложный семигранник, чуть сплющенный, в разрезе напоминает контур алмаза. В короткой средней части, ближе к "хвосту" шарнирный механизм ,(пантограф, магнитного подвеса всей трубки тонарма), в хвостовой, подвижной части - скользящий противовес из твердого сплава, тоже граненого профиля, что бы внутри поместился. Несмотря на, может, кажущуюся массивность, тонарм очень уравновешен и скользит в магнитном поле (по дуге под ним). Головка МС, естессно вся полностью самодельная включая кантеливер, катушки, демпфер и корпус. И еще система крепления, то есть - шелл - быстросъемный магнитный разъем. То есть есть какое - то количество головок , разных по своему типу, но уравновешенных по весу, очень может разные по звучанию ,которые можно менять чу - ли не на ходу, отсоединив одну и причпокнуть другую ,в зависимости от настроения, и желаемого окраса звучания. (И разъем на звук так - то не влияет, честно!). Думали сделать проигрыватель, похожий на какой - то механизм, на подшипник, или что - то еще... Кому - то напоминает жесткий диск, вот...

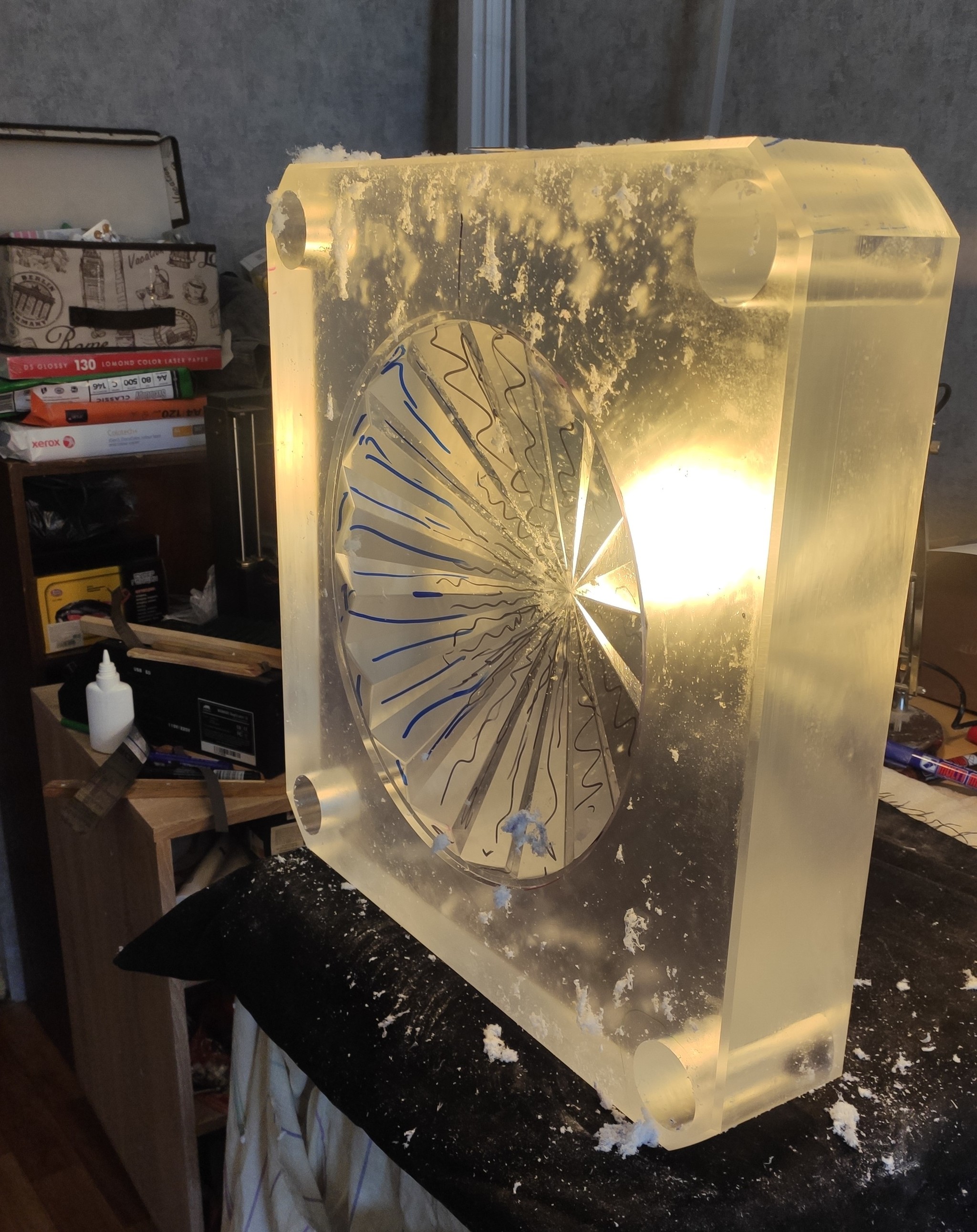

Нижняя часть. Моя прелессть!

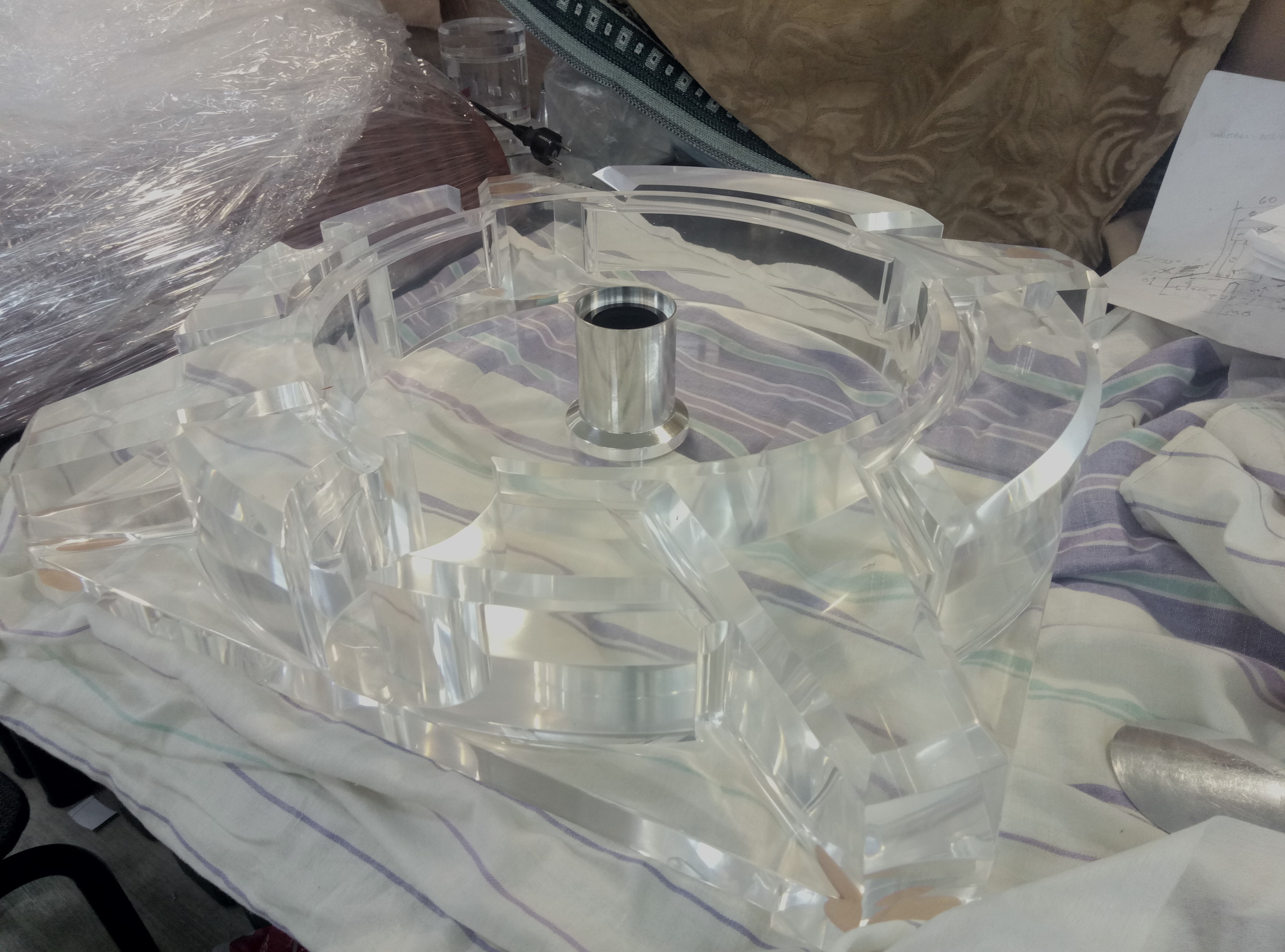

Диск ,собственно
Да! КАК за*бался я все это полировать!
Эти видео, не для красоты, снято на тапок десятилетней давности, просто на память. (на видео не я, надеюсь человек не будет в обиде за публикацию).
