Прогрузка автоматов1
Привет коллеги. Звонит мне тут знакомый электрик-фрилансер, собирает щиток в квартире. Решил говорит проверить селективность АВ, а отключение прошло каскадом. Ну говорю неси, прогрузим, посмотрим что к чему. Результаты интересные и весьма неоднозначные.
Итак все АВ Systeme electric который раньше был Schneider, серия City9.
Вводной АВ C63
Вводной АВ

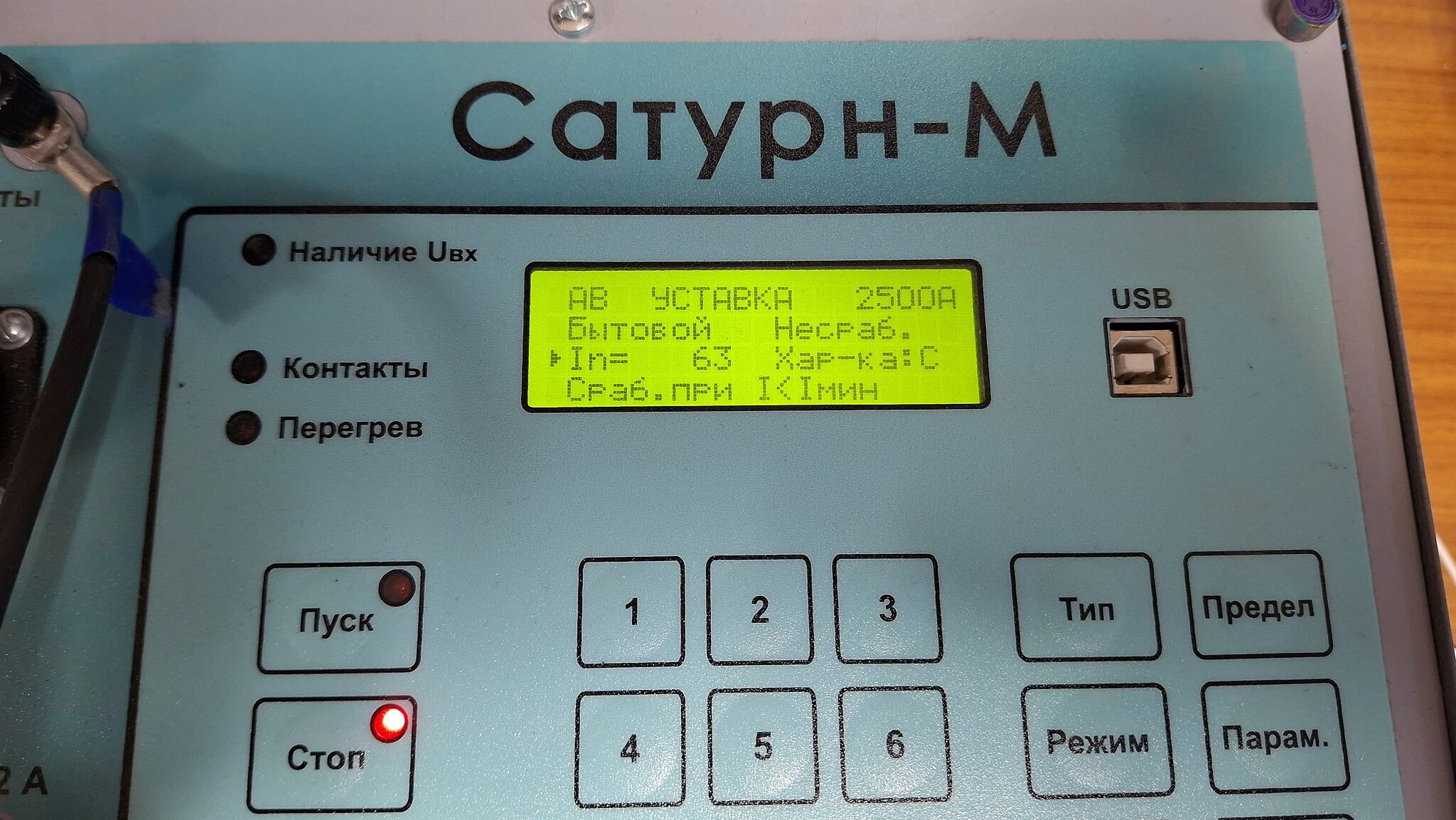

Сначала проводим испытание уставки на несрабатывание и сразу же фейл - 275 А при минимальном значении 5In 315 А для кривой С.
Сатурн-М сообщает о неисправности АВ.

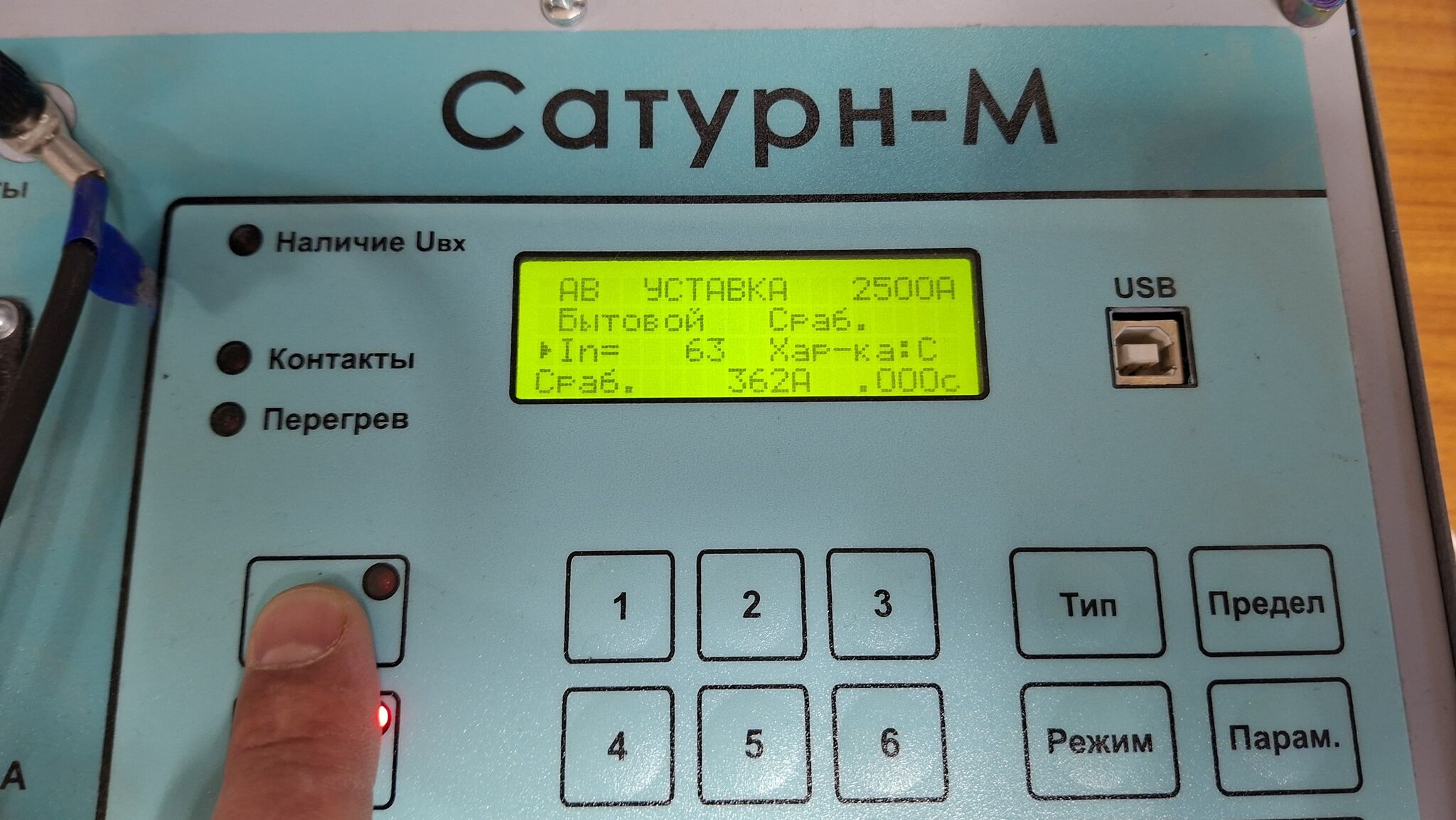

Соответственно дальнейшие испытания можно не проводить - АВ бракуется, но это же не наш метод. Прогружаем на срабатывание, результат 362 А, то есть едва превышает 5In.
Получается что ни в кривую С ни в кривую B данный автомат не вписывается.

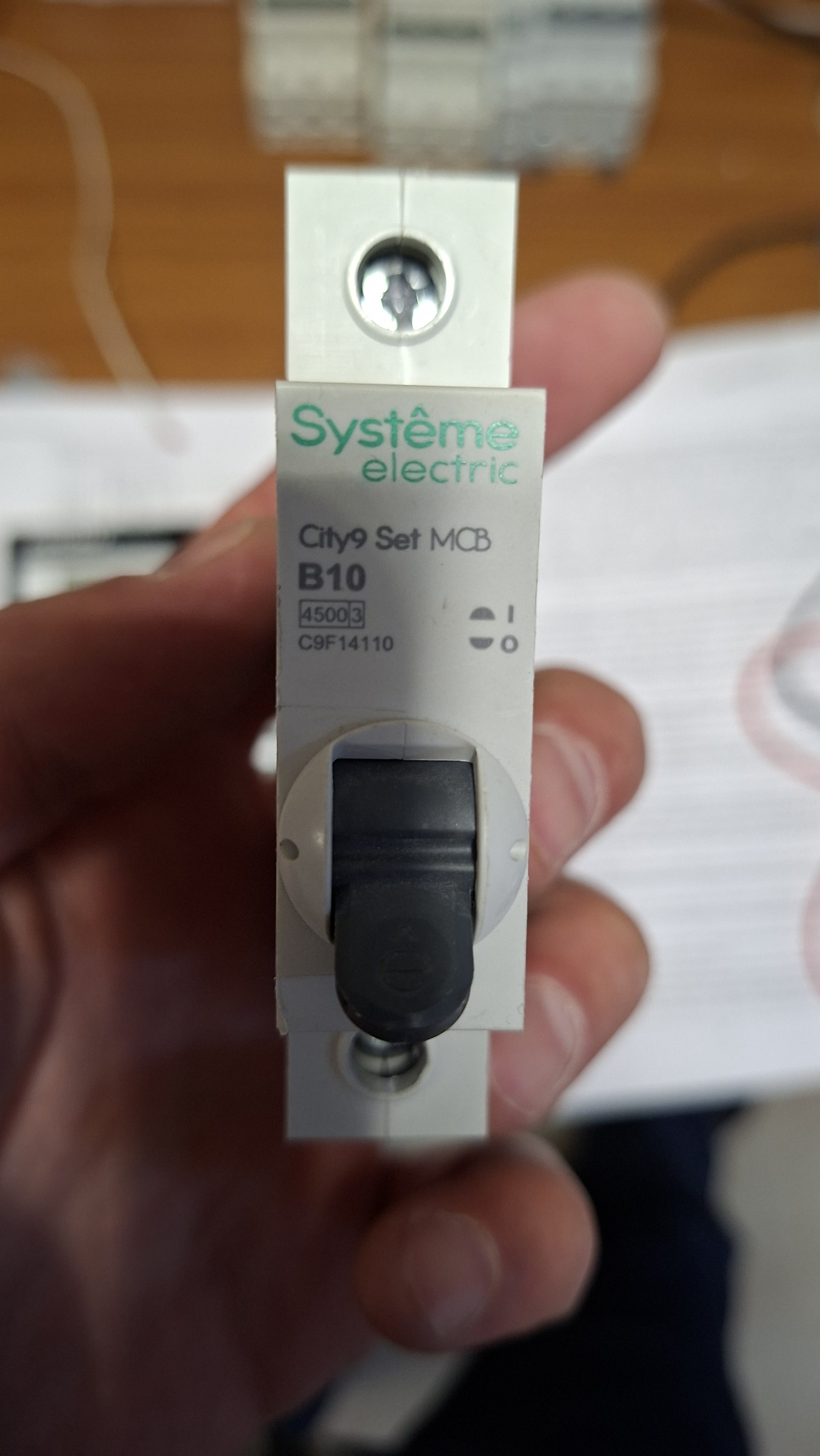

Следующий пациент АВ B10, почему B не знаю.

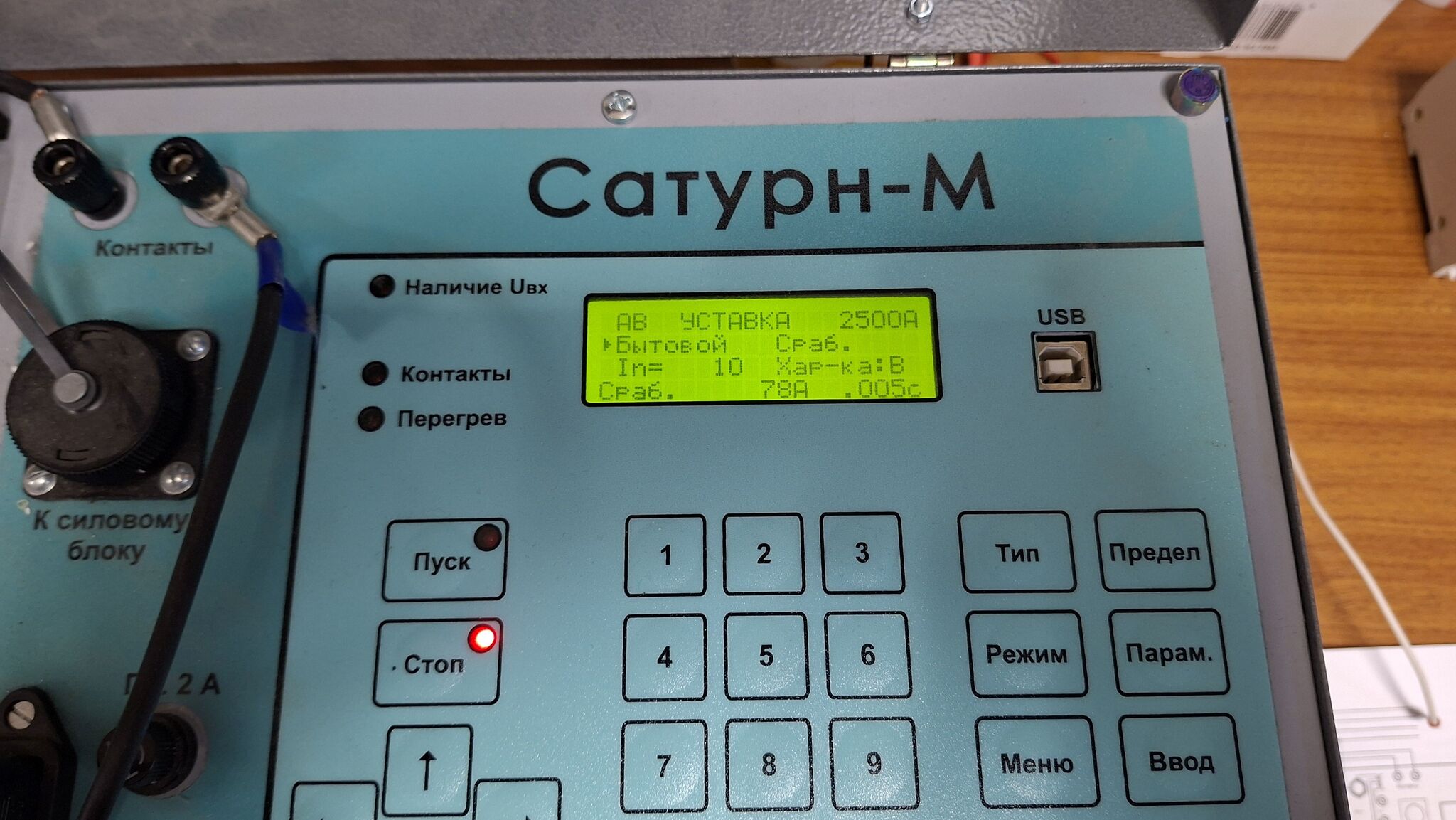

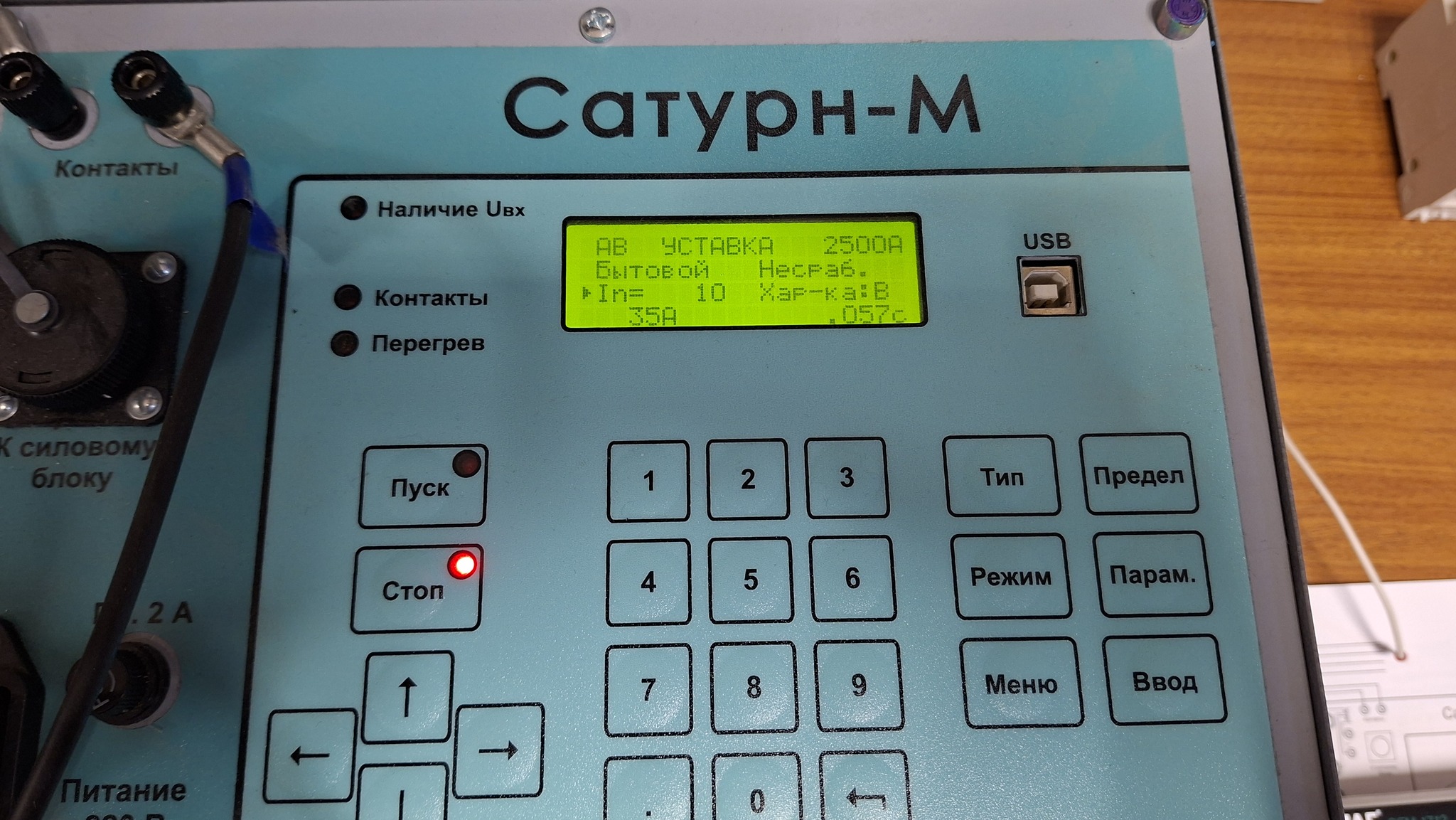

Сработал при 35 А
Сатурн-М не доволен.
В результате прогрузки на срабатывание вопросов стало еще больше.
7In (почти 8) для кривой B многовато.

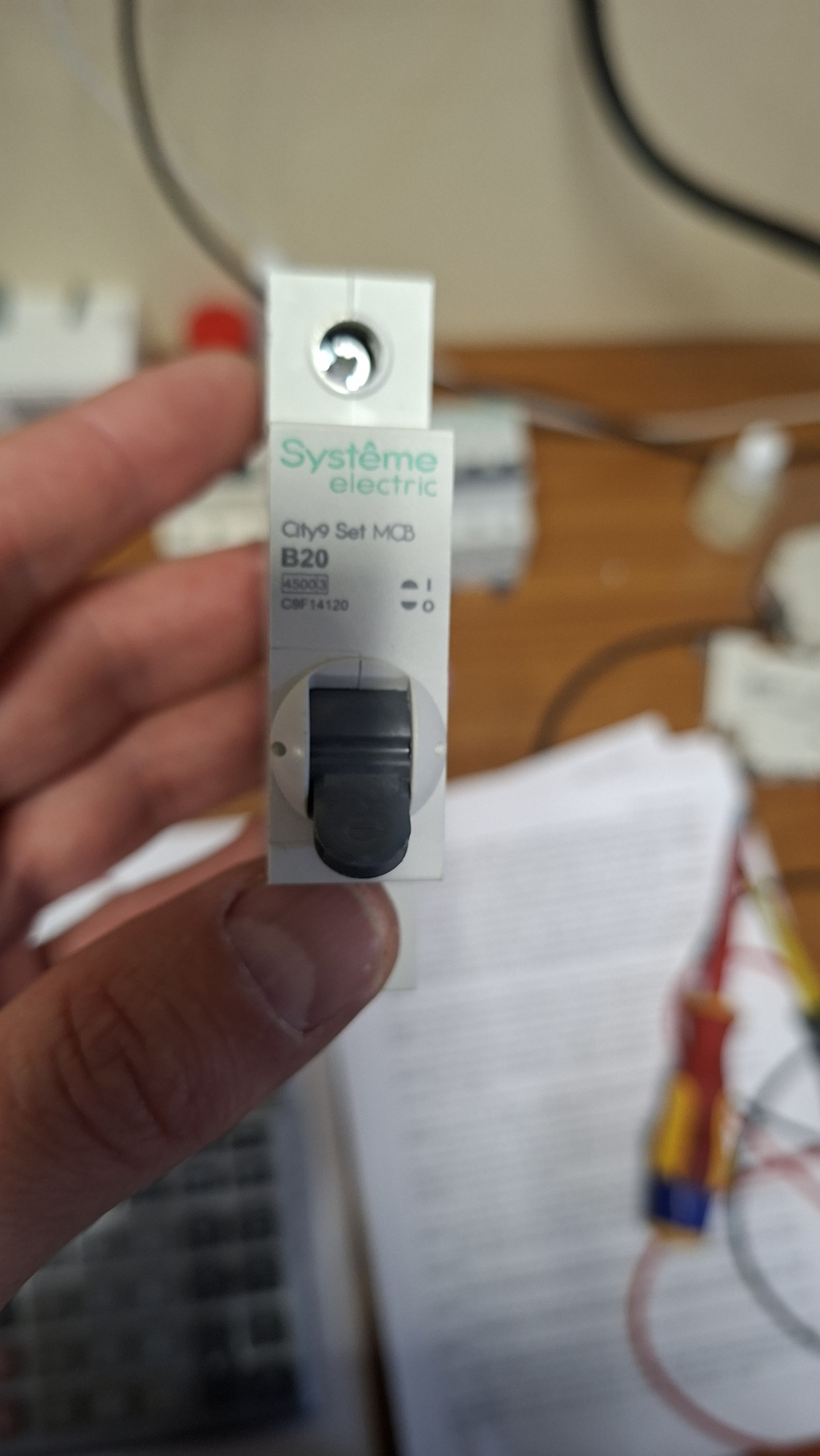

АВ B20, процедуры те же.

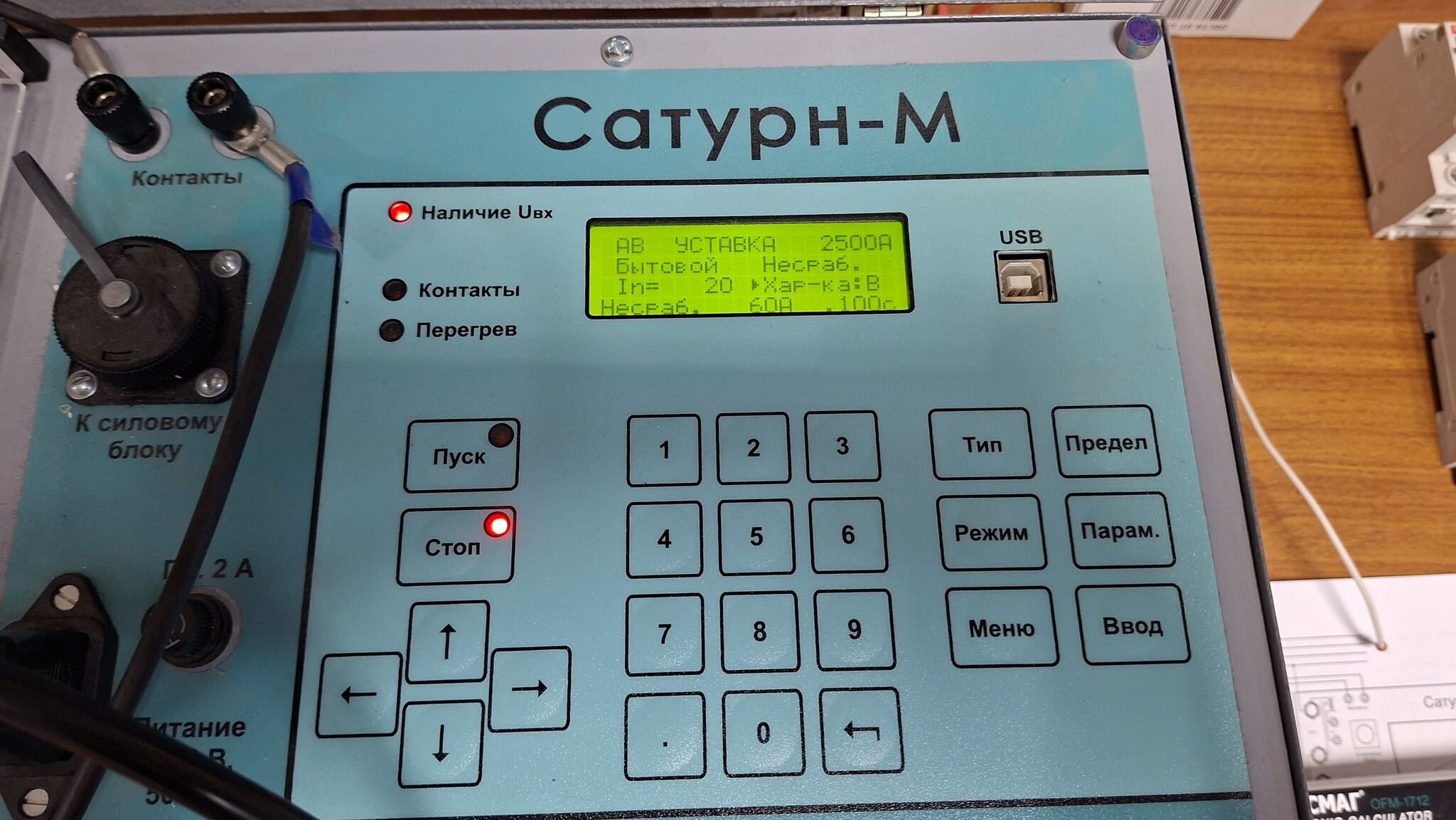

Первый тест прошел.

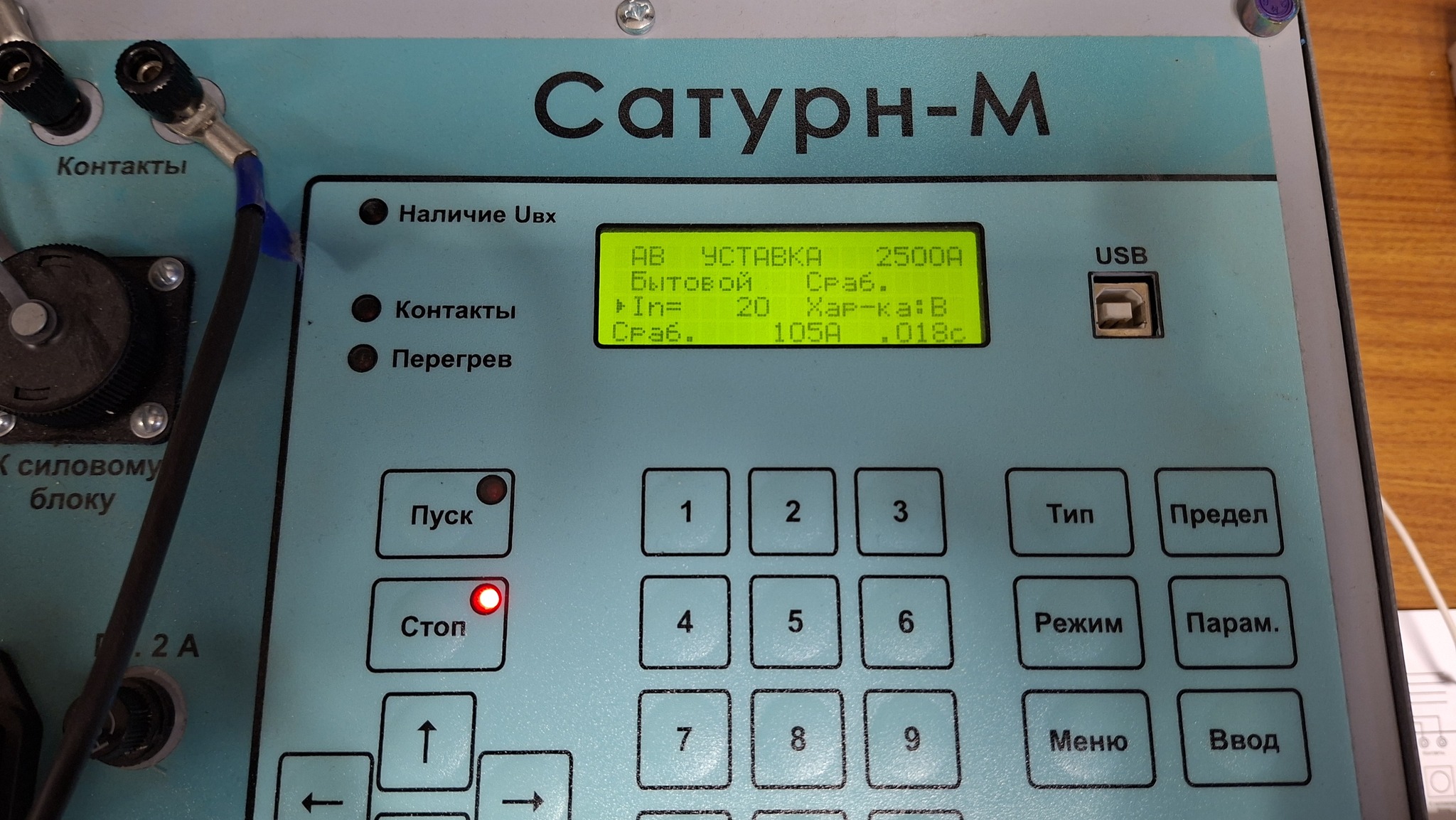

Второй тоже.

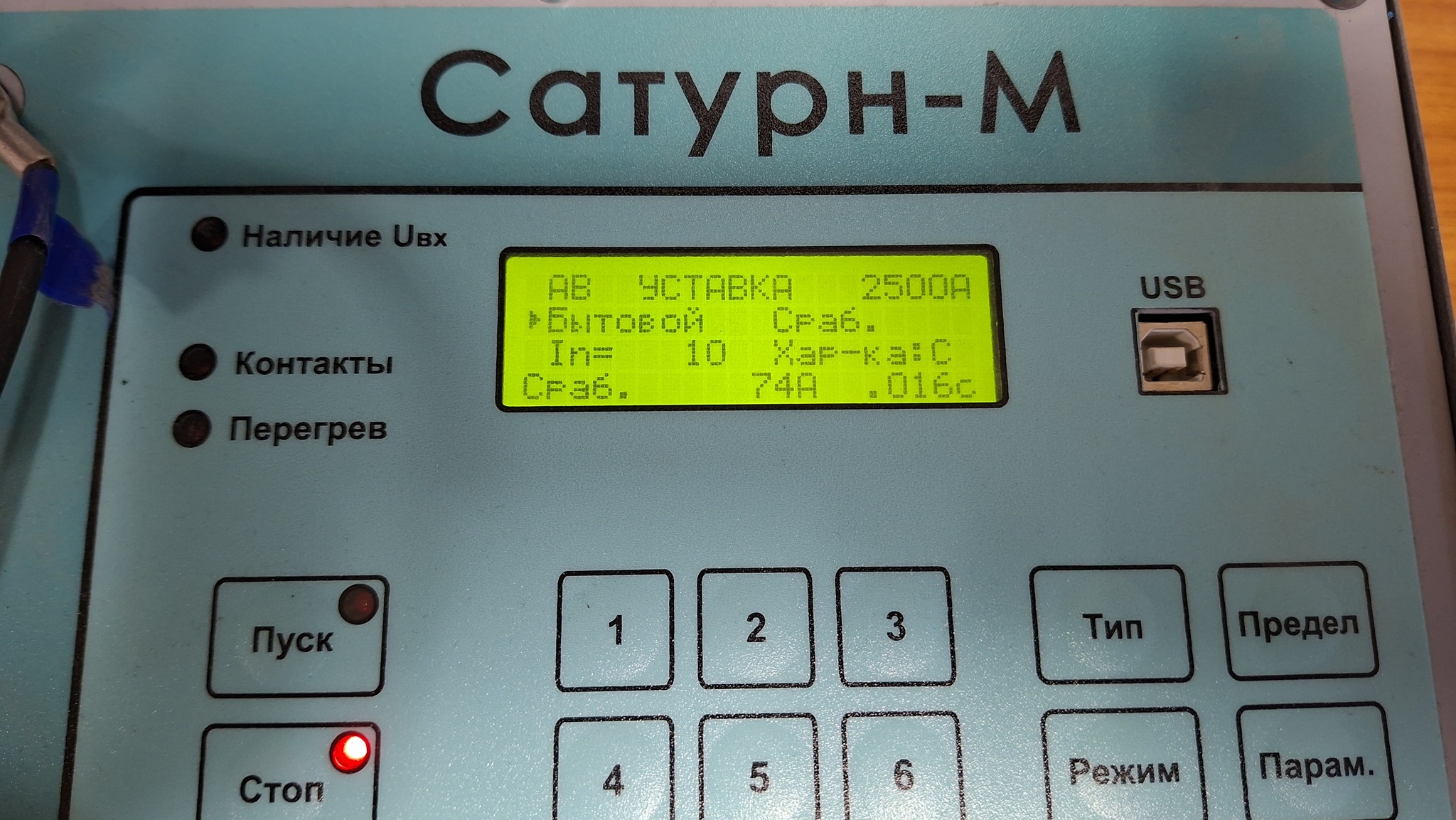

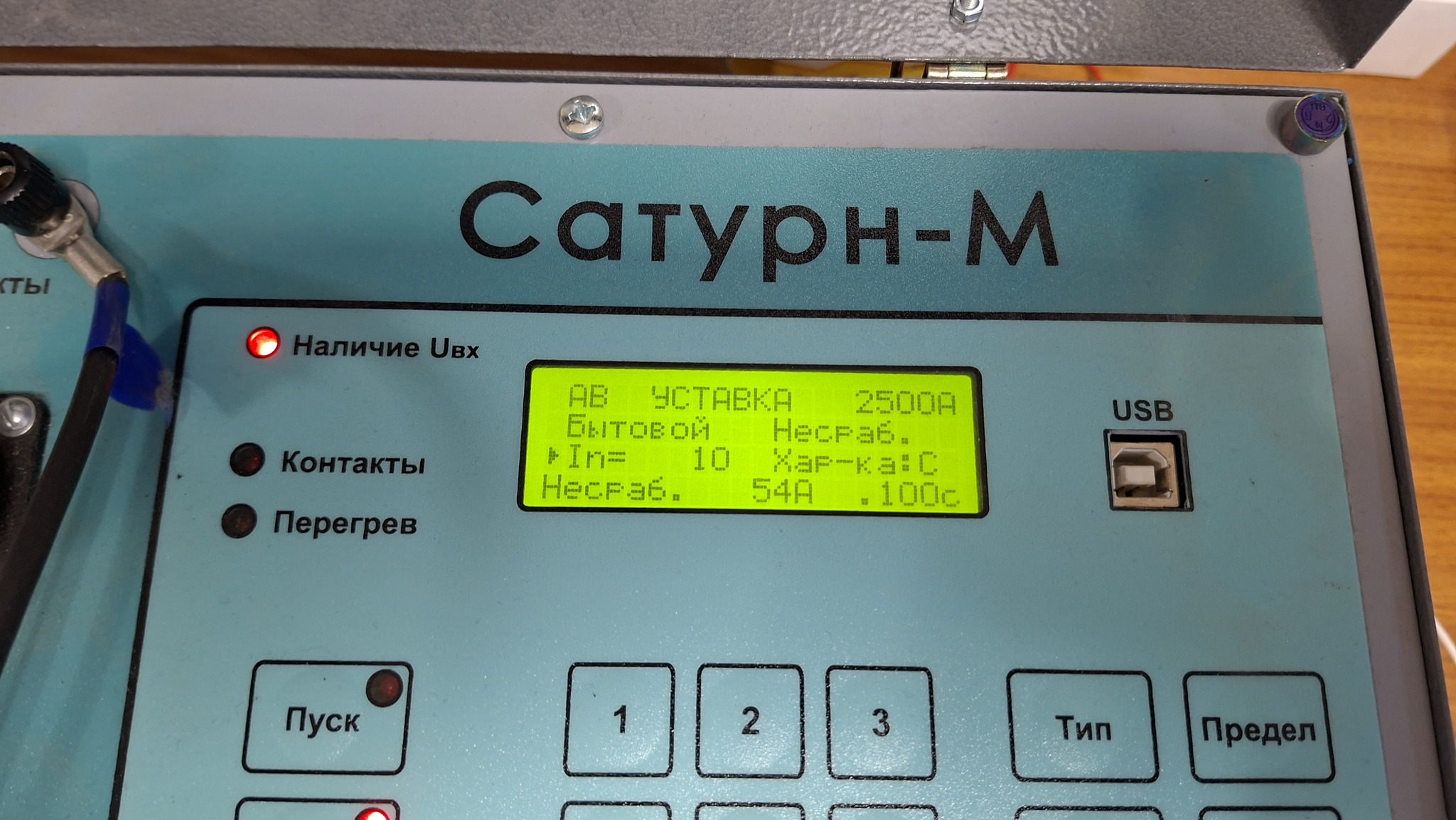

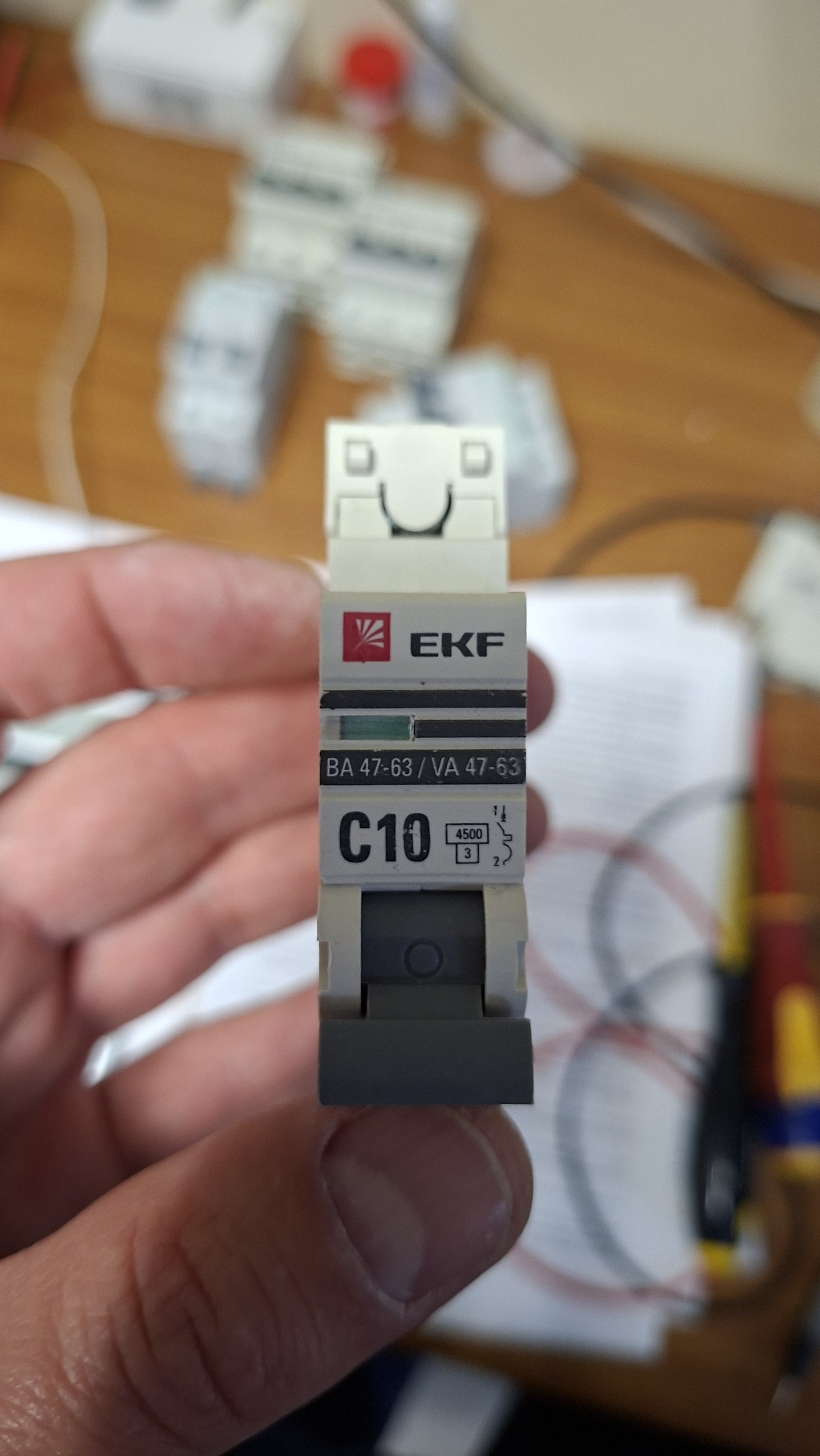

Ну и для чистоты эксперимента взял первый попавшийся под руку АВ им оказался EKF ВА47-63 С10.

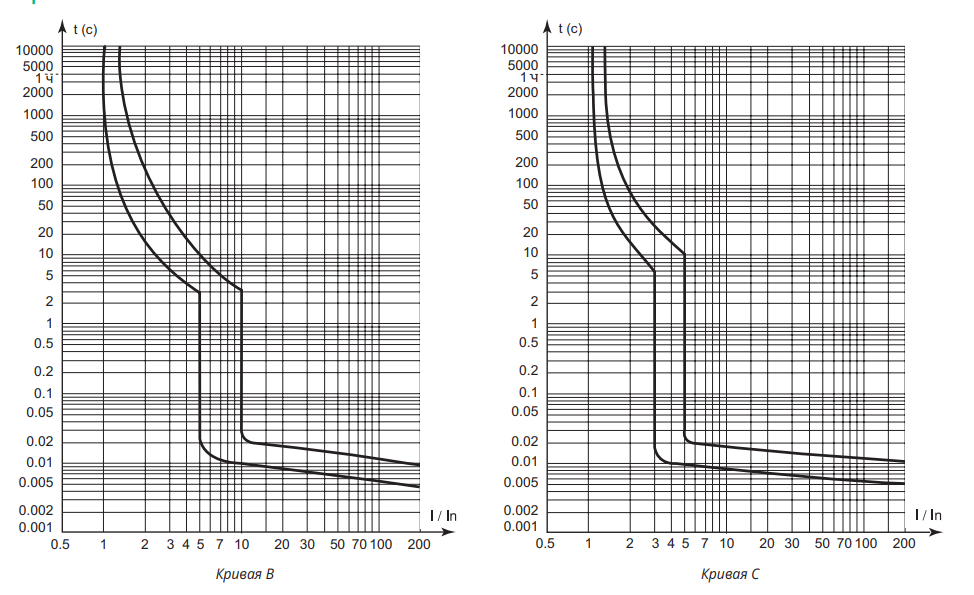

Решил заглянуть на сайт Systeme electric посмотреть время-токовые характеристики испытанных изделий, вопросов стало еще больше.

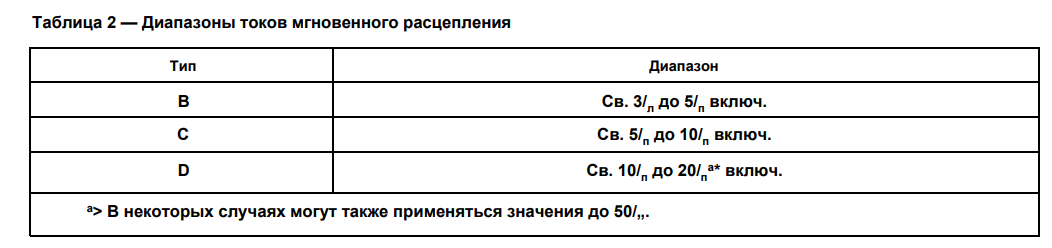

https://ep.ru/product/katalogs/SystemeElectric/02_SE_City9_S... собственно ссылка на документ. Подумал что у меня начинается старческая энцефалопатия, но нет открываю ГОСТ IEC 60898-1-2020 и вижу что с памятью у меня в порядке:
Выводы делайте сами. Завтра товарищ принесет остальные АВ, результатом обязательно поделюсь.
UPD: Для тех кому не понятны слова прогрузка, время-токовая кривая, 5In и прочая абракадабра. Из трех автоматических выключателей Systeme electric два не прошли проверку на испытательном оборудовании и не допускаются к эксплуатации, так как их фактические эксплуатационные параметры не соответствуют тем что заявил производитель.
Немного выскажусь по вашему измерению уставки несрабатывания. У вас Сатурн выставлен на ток 2500 Ампер, у него в паспорте указана погрешность на всём диапазоне 1,5% плюс 3 единицы младшего разряда, это примерно 40 ампер. Поэтому 275+40 как раз 315А. АВ может по границе укладываться в норму.
Вообще любые АВ номиналом 6А и 63А самые неудобные для измерения Сатурном т.к. они как раз идут по нижней границе измерительного блока (250А и 2500А соответственно) поэтому там погрешность сильней всего проявляется.
И ещё обычно ток несрабатывания важен в каких-либо инженерных системах где ВАЖНО чтоб АВ не сработал раньше чем заявлен его номинал (например пожарные системы) для бытовых целей если АВ сработает чуть раньше в целом ничего страшного, проводка целее будет.
По опыту измерений автоматы от Систем электрик количественно процентов на 80-90 соответствуют заявленным характеристикам, а те которые не соответствуют очень близки. В отличие от китайских брендов где разброс и шатание по ТОКам сильные от автомата к автомату. На удивление хорошо себя показывают автоматы марки Декрафт (не реклама).
