Продолжение поста «Заброшенная группа дивизионов 513-го зенитного ракетного полка ПВО С-200»⁠⁠1

Так каждый дивизион выглядел схематично. Он состоял из шести пусковых установок семейства 5П72, установленных в форме "цветка". У каждой пусковой установки располагалось по две автоматических заряжающих установки 5Ю24 с рельсовыми направляющими, на которых хранились ракеты второго потока для ускоренной перезарядки. Кроме них в состав дивизиона входили автопоезд 5Т23, транспортно-перегрузочная машина 5Т83 и механизированные стеллажи 5Я83.

В центре позиции располагался командный пункт дивизиона, представляющий собой аппаратную кабину К-2В, кабину подготовки к старту К-3В, распределительную кабину К21В и дизельную электростанцию 5Е67.

В стороне от позиции располагался антенный пост К-1В, станция радиорелейной связи и радиолокатор подсвета цели 5Н62В.

Сам комплекс имел несколько модификаций. Ранней версией был ЗРК С-200А "Ангара", принятый на вооружение в 1967 г. В 1970 г. на вооружение был принят ЗРК С-200В "Вега", в 1971 г. начались испытания модернизированного комплекса ЗРК С-200ВМ "Вега-M" с фугасной и ядерной боевыми частями, а также твердотопливными ускорителями. Позже стали производить на экспорт ЗРК С-200ВЭ "Вега-Э", а последней модификацией комплекса стал разработанный в 1980-х гг. ЗРК С-200Д "Дубна", также имевший на вооружении ядерную боевую часть. И если первый комплекс мог поражать цели на дальности 160 км и на высоте 20 км, то последний на дальностях 300 км и высоте 40 км.

Какие именно комплексы стояли здесь мы точно не знаем, но явно не старее чем С-200ВМ.

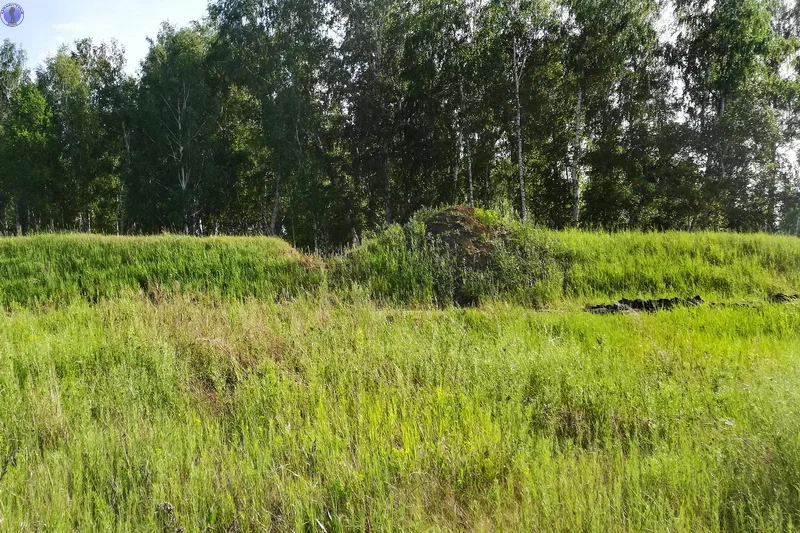

Одна из шести обвалованных площадок на которых располагались пусковые установки и автоматические заряжающие установки. В каждом дивизионе их было по 6 штук.

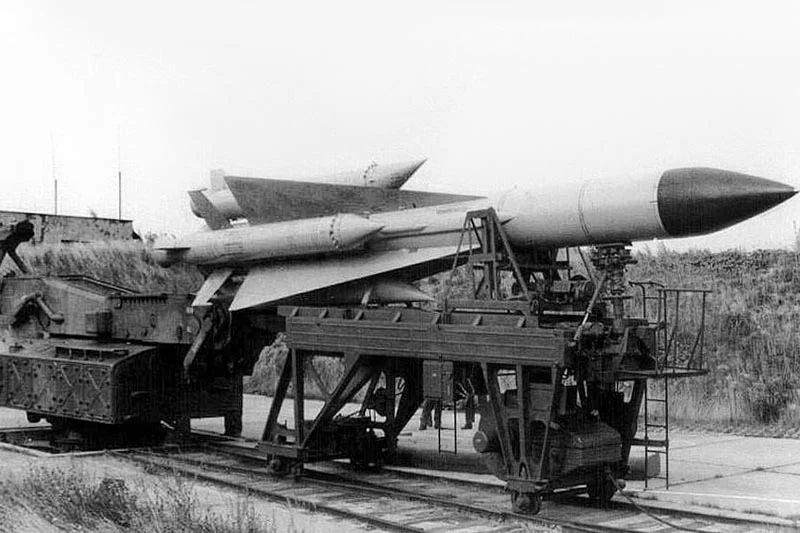

Так выглядела автоматическая заряжающая установка 5Ю24 во время загрузки ракеты на пусковую установку 5П72.

Фотография заряжающей машины с ракетой, найденная в интернете на сайте посвящённом ракетной технике missilery.info.

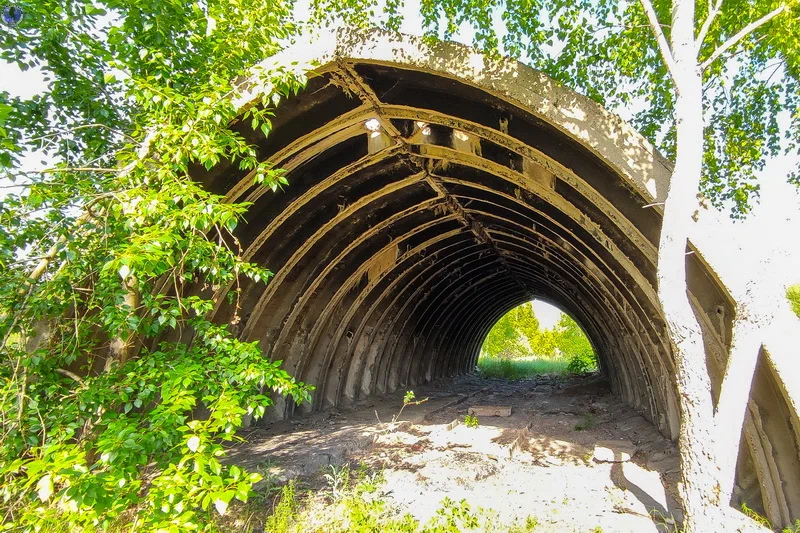

А это судя по всему всё что осталось от сооружения командного пункта.

А это судя по всему всё что осталось от сооружения командного пункта.

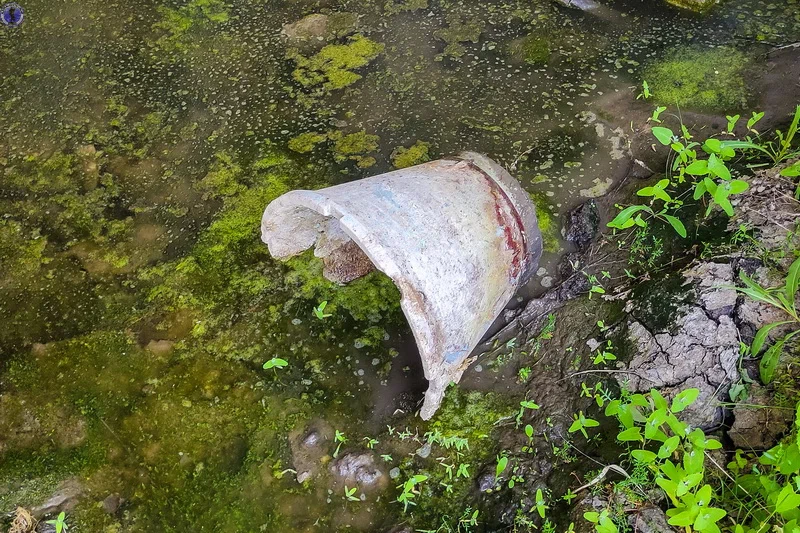

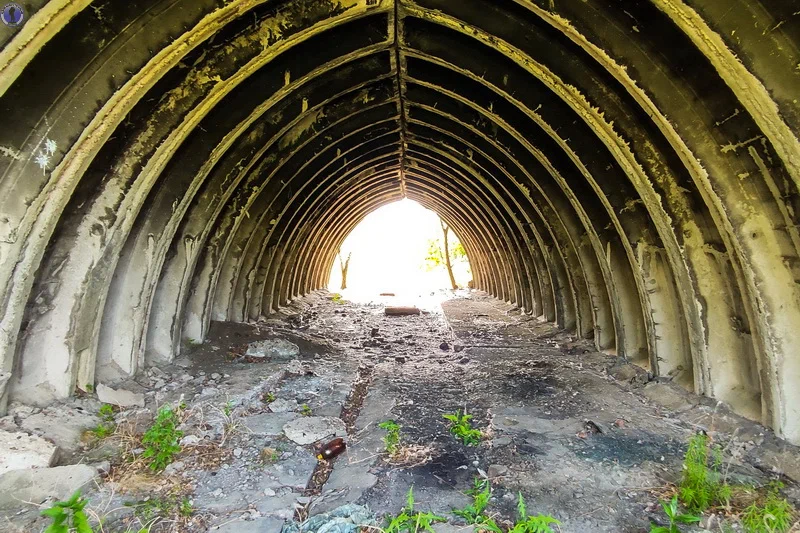

Когда-то у него были торцевые стены с наклонными входами и тамбур-шлюзами, а сооружение было разделено перегородками на рабочие помещения. Внутри валялось лишь сопло от ракетного двигателя.

Да груды кирпичей.

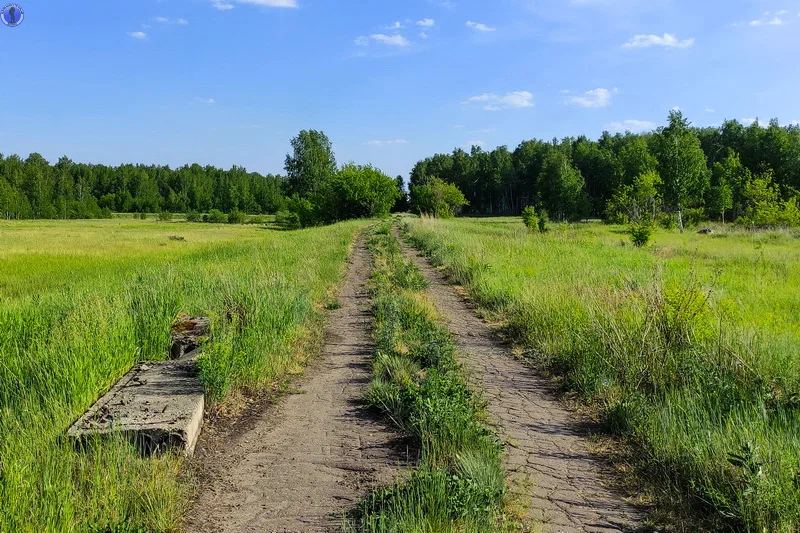

Вероятно какая-то погрузочная рампа.

Буквально в 150 метрах от первого дивизиона располагалась позиция второго дивизиона.

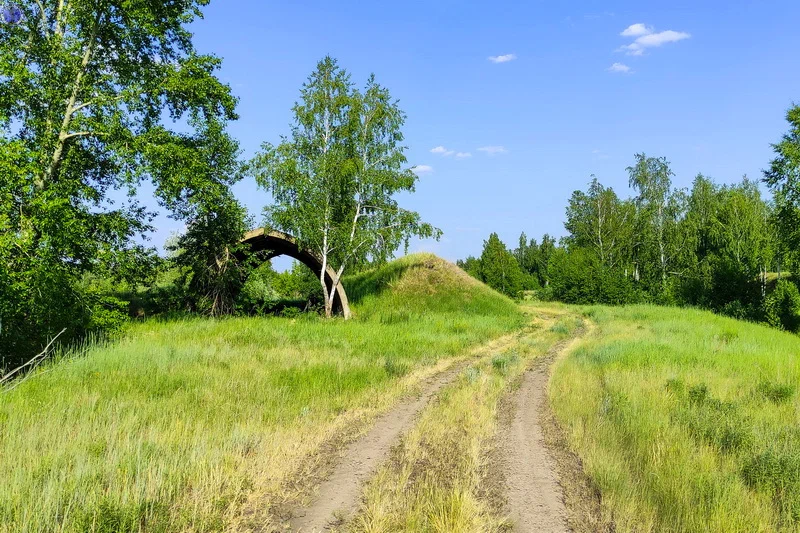

С ещё шестью площадками с брустверами для пусковых установок.

И небольшим разграбленным сооружением в центре, где видимо стояли кабины командного пункта.

У которого также не сохранилось торцевых стен.

Вот собственно и всё, что осталось от позиции дивизионов ЗРК С-200 513-го зенитного ракетного полка на сегодняшний день.
