Помощь с ремонтом контроллера HDD.

Здравствуйте! Хотел бы попросить Вас о помощи с ремонтом контроллера жесткого диска.


Информация о жестком диске и контроллере:

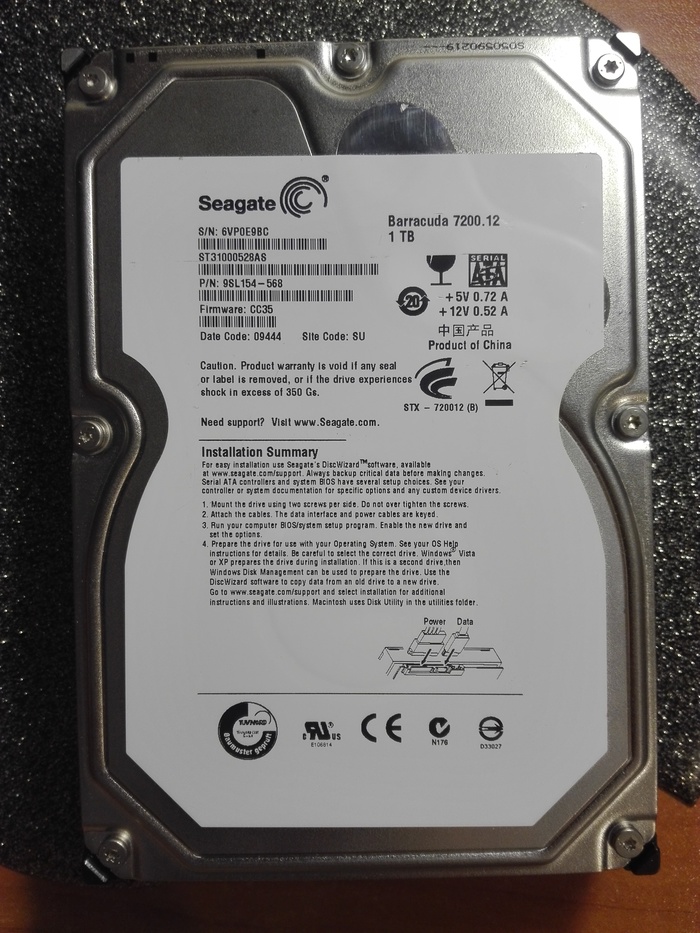

Seagate Barracuda 1000GB


Model: ST31000528AS


Controller: 100536501 REV A

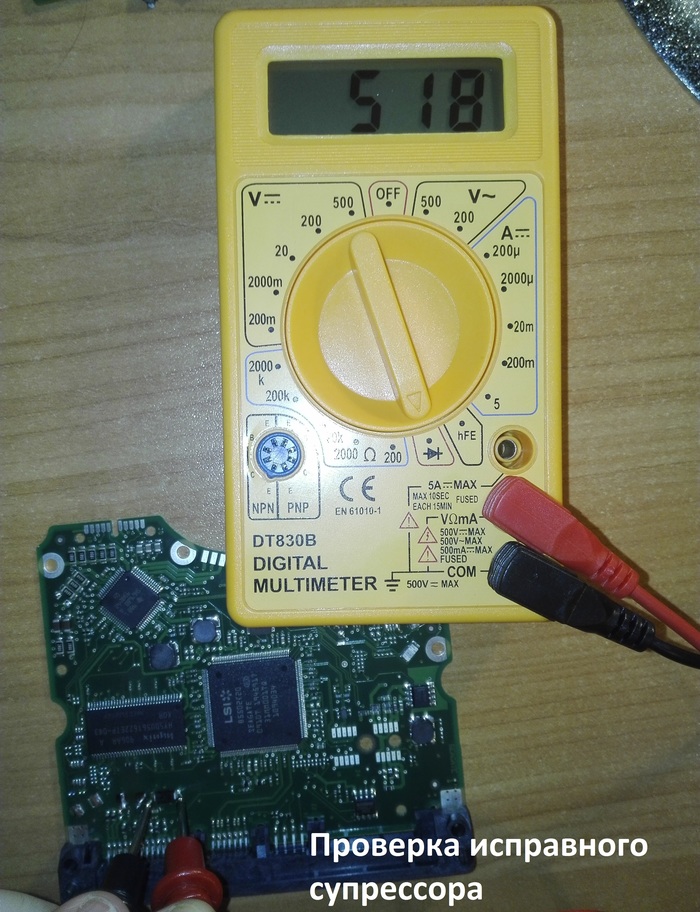

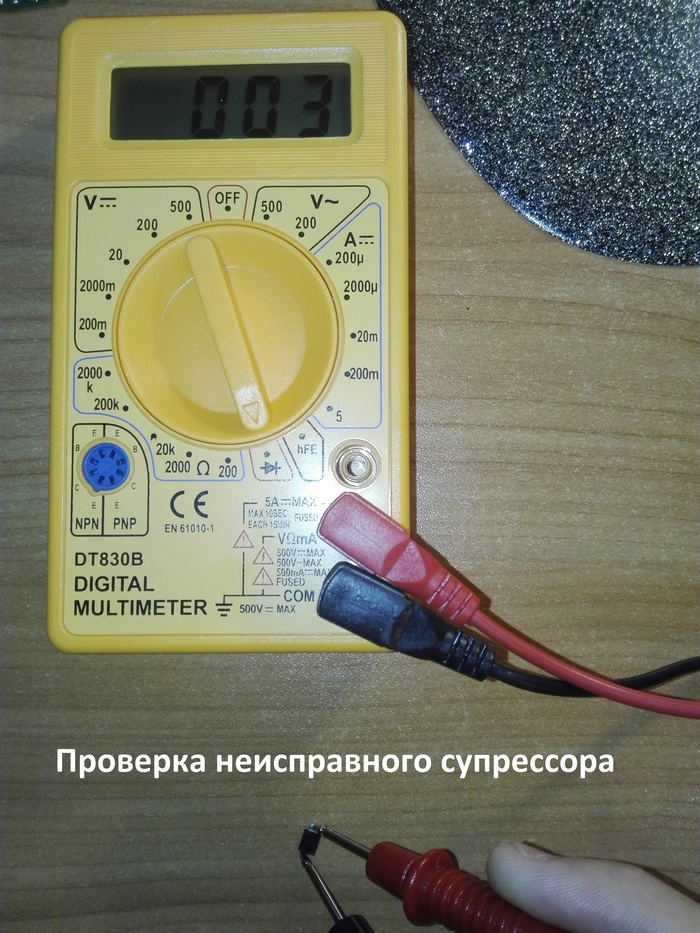

Данный жесткий диск использовался как внешний и в один прекрасный день к нему подключили универсальный блок питания и подали завышенное напряжение. Попал мне в руки где-то спустя год после поломки. От диска исходил приличный запах гари и я ради интереса решил разобрать внешний корпус, вытащить диск, отсоединить контроллер и посмотреть что вообще случилось с платой. На плате заметил одну обугленную деталь,  через некоторое время поиска в Интернете узнал что она называется супрессор (стабилитрон?), устанавливается на плате в двух экземплярах (12V и 5V) и служит как защита  от перенапряжения. Также прочитал что можно запустить диск без него. Диск запустился и оказался в полном порядке.

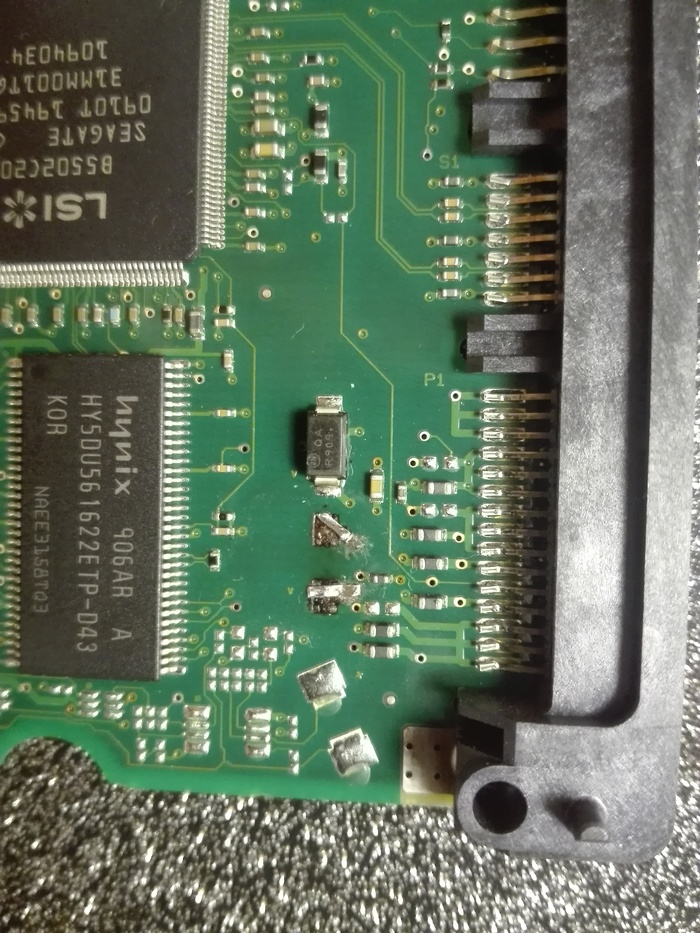

Саму деталь выпаивать не пришлось т.к. она отвалилась самостоятельно вместе с дорожками.

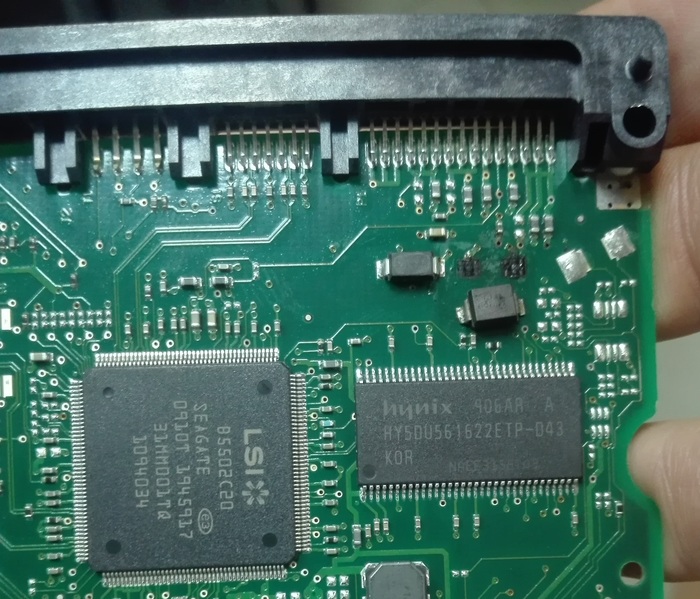

На данный момент попытался подпаяться к оставшимся небольшим, круглым контактным площадкам и восстановить дорожки для дальнейшей установки детали, вроде бы получилось.

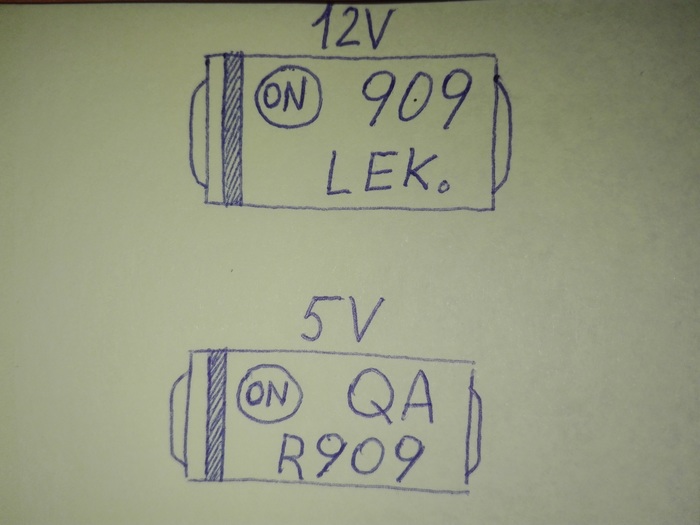

Теперь передо мной встал вопрос, как подобрать аналог вышедшего из строя супрессора (на 12V, если я правильно понял), в радиотехнике я не разбираюсь совсем, умею разве что немного паять. На супрессорах удалось разобрать маркировки, но поиск в Интернете ничего не дал, кроме того что узнал производителя (Semiconductor?).


Заранее благодарю за любую оказанную помощь!
