Подсветка TV Samsung 40"

Нужна помощь!


Телевизор Samsung UE40J5510AU (2015 год). Исчезло изображение, но звук остался. При подсветке фонариком на экран было видно еле различимое изображение. Погрешил (скорее всего верно?) на LED-подсветку, заказал. Сегодня пришла долгожданная посылка, поставил, собрал. При подключении к бп от ТВ светодиоды изначально светили не очень ярко (один светил нестабильно). Всё собрал, но картина осталась прежней - яркой картинки так и нет. Со временем чуть посветлело, но не так, чтобы смотреть и наслаждаться.


Подскажите пожалуйста, куда дальше копать. Или с удовольствием приму платную помощь от ремонтников-пикабушников в районе Новогиреево (Москва).


Всем добра!

Правила сообщества

Посты с процессом ремонта создавайте в родительском сообществе pikabu.ru/community/remont.


В этом сообществе, можно выкладывать посты с просьбами о помощи в ремонте электро-техники. Цифровой, бытовой и т.п., а про ремонт картин, квартир, ванн и унитазов, писать в других сообществах :)

Требования к оформлению постов:

1. Максимально полное наименование устройства.

2. Какие условия привели к поломке, если таковые известны.

3. Что уже делали с устройством.

4. Какое имеется оборудование.

5. Ну и соответственно, уровень знаний.

1
Автор поста оценил этот комментарий

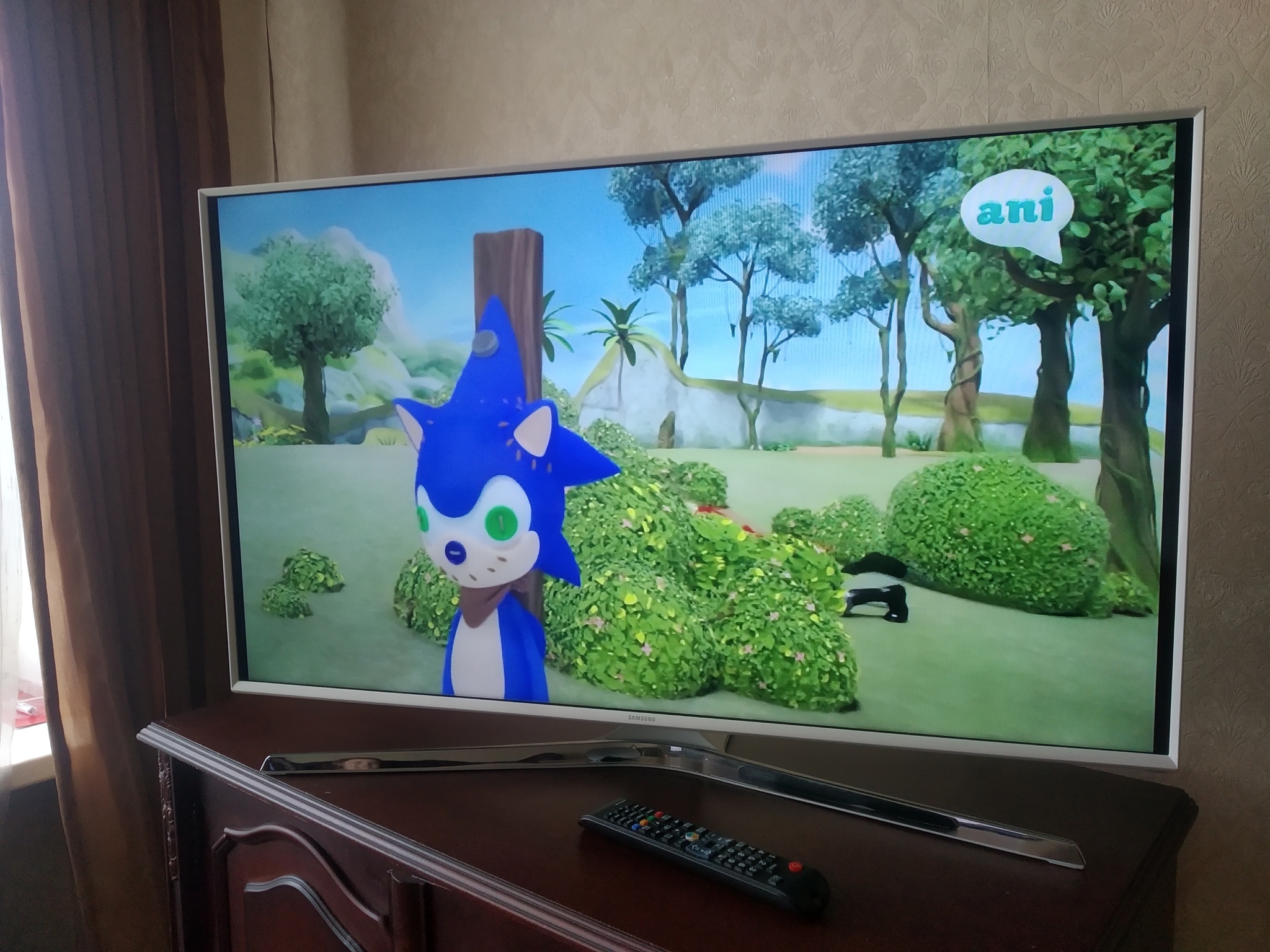

Всем спасибо за советы. Сами новые ленты были в отличном состоянии, проблема была именно в планке, которая соединяет ленты. Временно кинул проводок через повреждённый участок, пока всё работает. Всем добра!

Иллюстрация к комментарию
1
Автор поста оценил этот комментарий

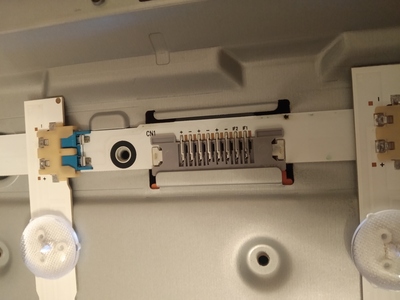

Нашёл "пробой" в планке, к которой крепится подсветка (маленькая черная точка). Если "беспокоить" это место, то подсветка горит ярко. Буду менять эту планку. Всем спасибо за содействие!

Иллюстрация к комментарию
показать ответы
3
Автор поста оценил этот комментарий
На ленте обычные 3v светодиоды, загораются они от мультиметра в режиме прозвонки диодов. Выше уже писали что на линейке есть контрольные точки. Самое простое: снять матрицу, материнскую плату, и включить телевизор только с подключеным блоком питания и подсветкой. Светодиоды загораются в таком случае. Одеваете солнцезащитные очки и дефектуете проблемные линейки.
раскрыть ветку (1)
0
Автор поста оценил этот комментарий

благодарю!

2
Автор поста оценил этот комментарий

Как временное решение - пересади живой диод со старой ленты. линза отдирается и клеится обратно без проблем. Корявое решение, но до следующего заказа хотя бы с живым телеком будешь.

раскрыть ветку (1)
0
Автор поста оценил этот комментарий

Спасибо за совет. Придётся воспользоваться. Видимо всё таки в диод упирается решение...

показать ответы
3
Автор поста оценил этот комментарий

скорее всего снова 1 светодиод не работает (возможно брак) .  Обрыв 1 светодиода  = не работающая вся подсветка.

раскрыть ветку (1)
0
Автор поста оценил этот комментарий

Спасибо. Один точно работает нестабильно, остальные хоть и светят, но равномерно тускло.

показать ответы
Автор поста оценил этот комментарий
А чё там сейчас в телевизоре показывают то? В Вашем случае послушивают?:)).
раскрыть ветку (1)
Автор поста оценил этот комментарий

Давно не смотрел ) Больше дочке и жене для Кинопоиска хочется сделать.

1
Автор поста оценил этот комментарий
А что все рейки диодов последовательно? Или же всё таки рейки меж собой параллельно?
раскрыть ветку (1)
Автор поста оценил этот комментарий

5 реек параллельно

8
Автор поста оценил этот комментарий
Вполне вероятно вам прислали бракованные светодиодные линейки, проверяйте все светодиоды по отдельности. А лучше поменяйте брак.
раскрыть ветку (1)
Автор поста оценил этот комментарий

Спасибо за ответ. Но там каждый диод под линзой (картинка для примера), обычным тестером вряд ли проверить каждый :(

Иллюстрация к комментарию
показать ответы
4
Автор поста оценил этот комментарий

на ленте есть контакты

раскрыть ветку (1)
Автор поста оценил этот комментарий

Для этого, как я понимаю, надо мне хотя бы бп иметь. На старой линейке тестером  в режиме измерения сопротивления светодиод удалось поджечь, но линейку не получилось.

показать ответы
