Платежное кольцо своими руками⁠⁠

Добрый день. Решил сделать платежное кольцо. Поразобравшись в данной теме я понял что карты которые мне попадались можно разделить на 2 типа:

1)Со встроенной антенной

Определить ее на карте можно по перемычке на контактной площадке

2) Без встроенной антенны

Я решил использовать чип из карты без антенны, так как распаянная антенна имела очень плохой сигнал и срабатывала через раз, а подпаять к ней антенну мне не удалось (точнее конечно удалось, но толку не было и по итогу я просто сжег волосяную дорожку) и слишком там микроскопические контакты. Чип на карте без антенны имел наоборот четкие места под пайку.

Кольцо я сделал из ореха, подробнее можно посмотреть на видео.

Проволоку я взял лакированную примерно 0.3 мм, вытащил из китайского Rfid брелка 13,56 МГц.

Изначально я пробовал мотать на кольцо, как с схемах в интернете, но сигнал был тоже довольно не уверенный (возможно я не правильно подбирал количество витков). Я решил сделать намотку плоскую и прикрепить к торцу кольца. У меня было 74 см проволоки и я мотал на размер 22 кольца, к сожалению не засек количество витков, но если кто решит повторить думаю тестовым методом можно понять.))

На картонной основе я обвел кольцо, прилепил двусторонний скотч прозрачный и вручную намотал, стараясь виток к витку. В конце я покрыл акриловым лаком в 3 слоя, чтоб не распушилось при монтаже.

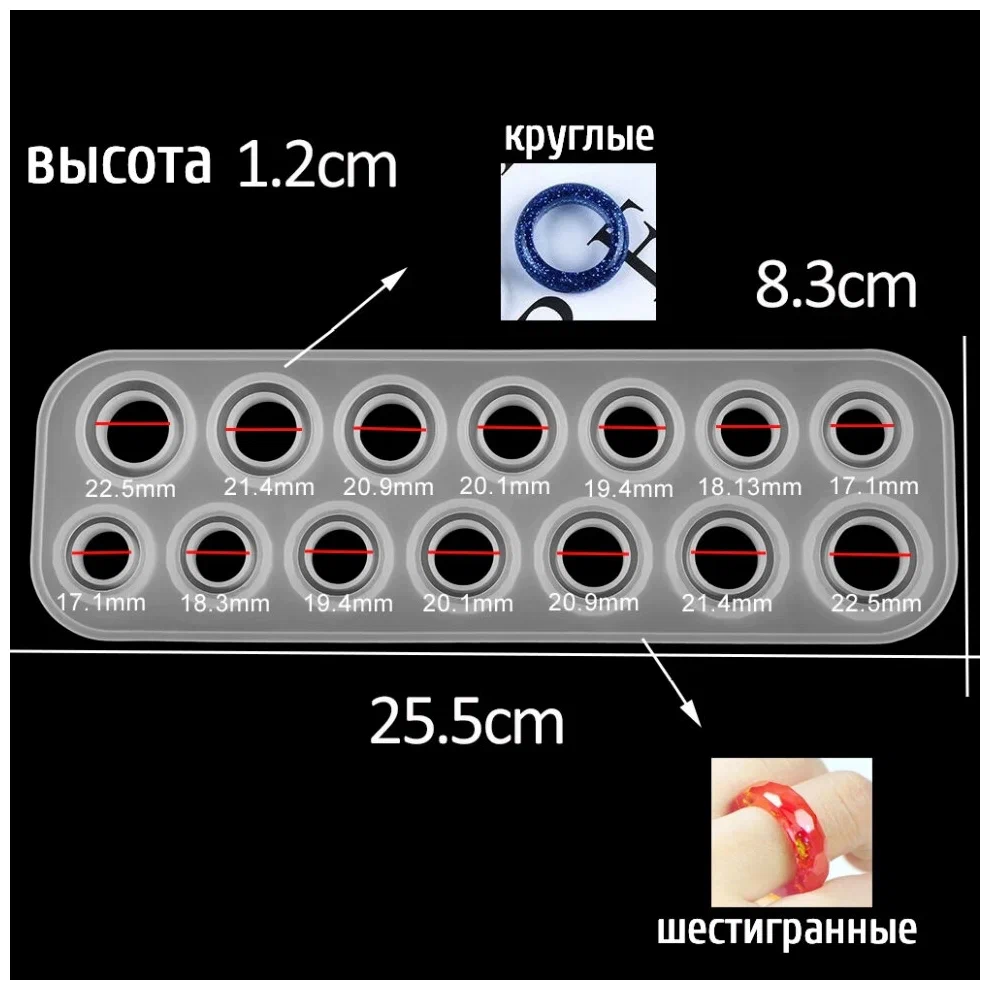

Дабы ничего не колхозить и кольцо вышло идеально круглым, я приобрел силиконовую форму для колец.

Опустил конец с антенной и этот край залил эпоксидной смолой черной, чтобы скрыть антенну. После отвердения, залил уже бесцветной эпоксидкой, чтобы было видно текстуру дерева. После полного отвердевания отшлифовал и отполировал. На видео думаю более понятно будет.

Так и не удалось мне записать видео кольца в работе, но оно сработало абсолютно во всех местах где я пробовал.
