Мой опыт в реверс-инжиниринге печатных плат, софт - DIPTRACE:
Сначала фотографируем плату с компонентами, отпаиваем компоненты, сканируем плату, поворачиваем/кадрируем в фотошопе (получаем слой TOP SILK)

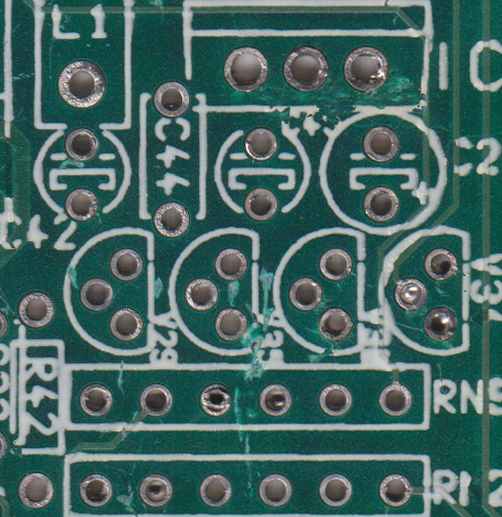

TOP SILK
шлифуем плату мелкой шкуркой под водой с обеих сторон, сканируем

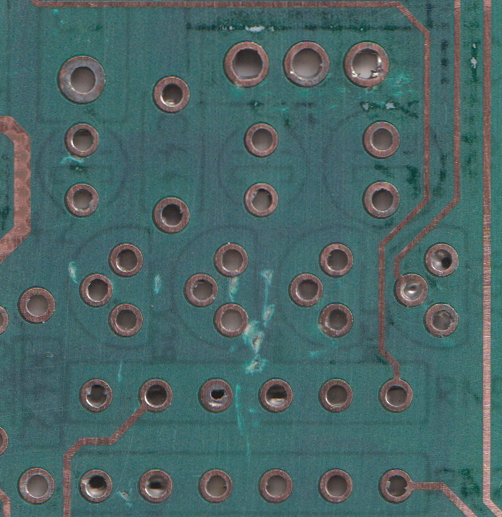

TOP

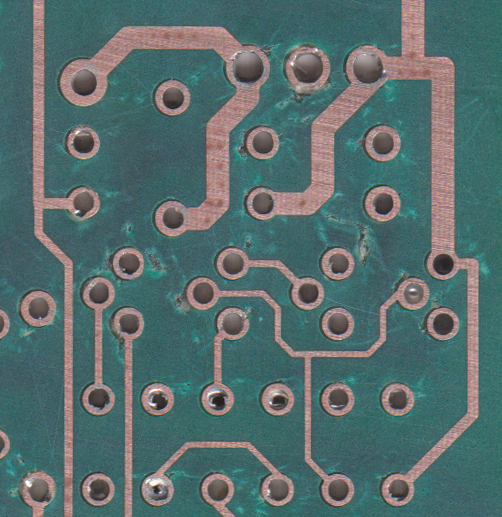

BOTTOM

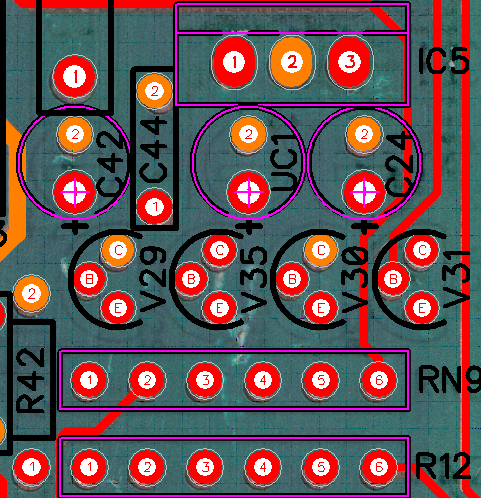

Вставляем картинку в диптрейс, масштабируем, ставим паттерн и СРАЗУ, после установки каждого паттерна ведем от него дорожки, особенно если есть куда их вести. Таким образом мы дважды проверим путь каждой дорожки
Отрисовав верхний слой идем File - Layout - Holes - Number of Sizez - ... - Show on board. (Кто не знаком с диптрейсом - данная опция позволяет последовательно рассмотреть каждое отверстие) Протыкиваем каждое отверстие и если от него идет дорожка - ведём ее. Опять же получается двойная проверка
Дальше если плата многослойная - наждачкой снимаем медь внешних слоев до стеклотекстолита и сканируем с открытой крышкой сканера - таким образом плата будет просвечена как рентгеном

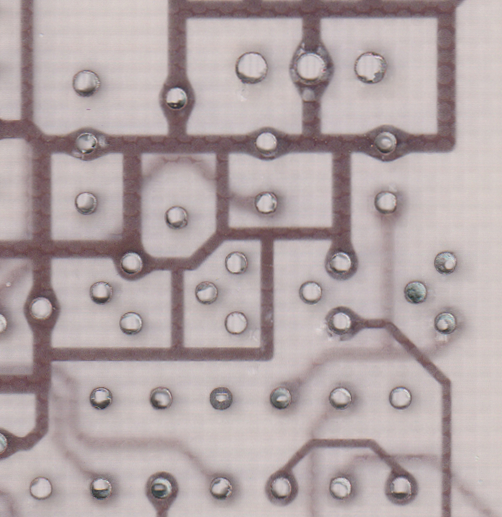

INTERNAL1
INTERNAL2
Опять же протыкиваем отверстия и ведем дорожки

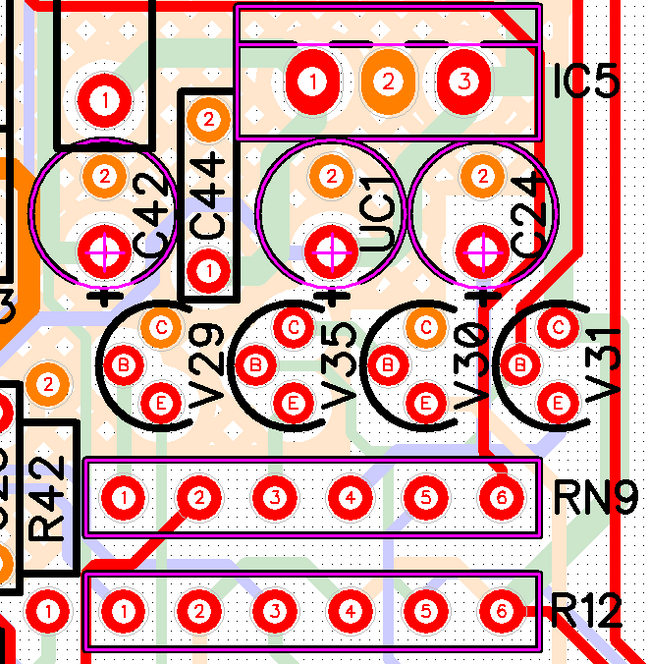

Финальный результат
Если плата двухслойная - можно пройтись по цепям в проекте и протыкать мультиметром контактные площадки в живой плате. Если многослойная - то такая проверка недоступна из-за того, что внешние слои будут сошлифованы
