Всем привет, может кому пригодится информация по сборке, так как сервисной инструкции на просторах Интернета найти не получилось.

Итак, имеется робот пылесос Tefal RG6825WH у которого произошел несчастный случай, а именно хозяйка задержалась домой после работы, где ее ждали робот, работающий по расписанию, и недовольная неприятным происшествием собака. Поэтому чтобы отмыть пылесос потребовался полный разбор.

Ниже последовательность сборки, после мойки и просушки элементов, которые можно мыть. Все остальное было продуто от пыли и протерто ушными палочками.

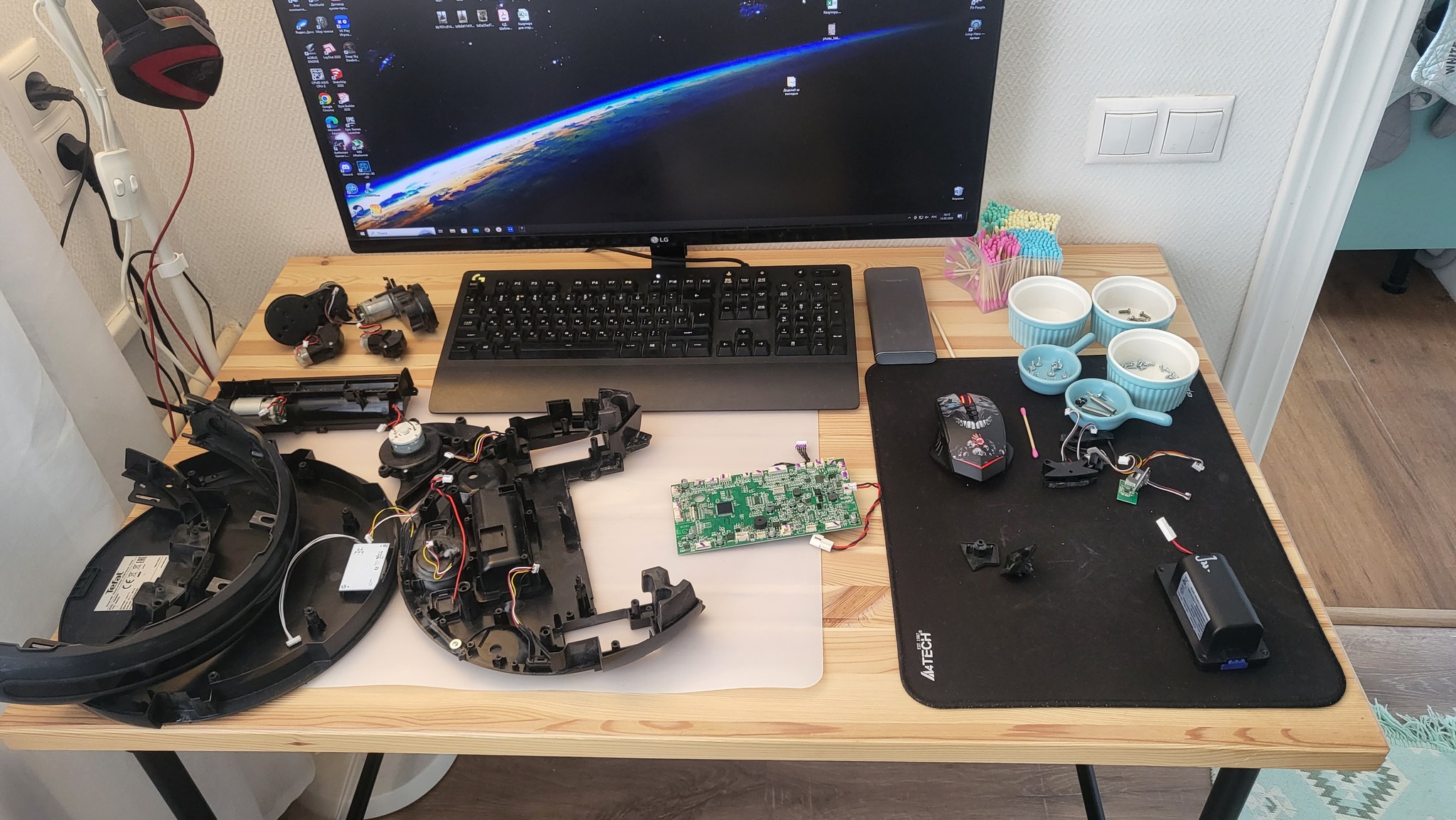

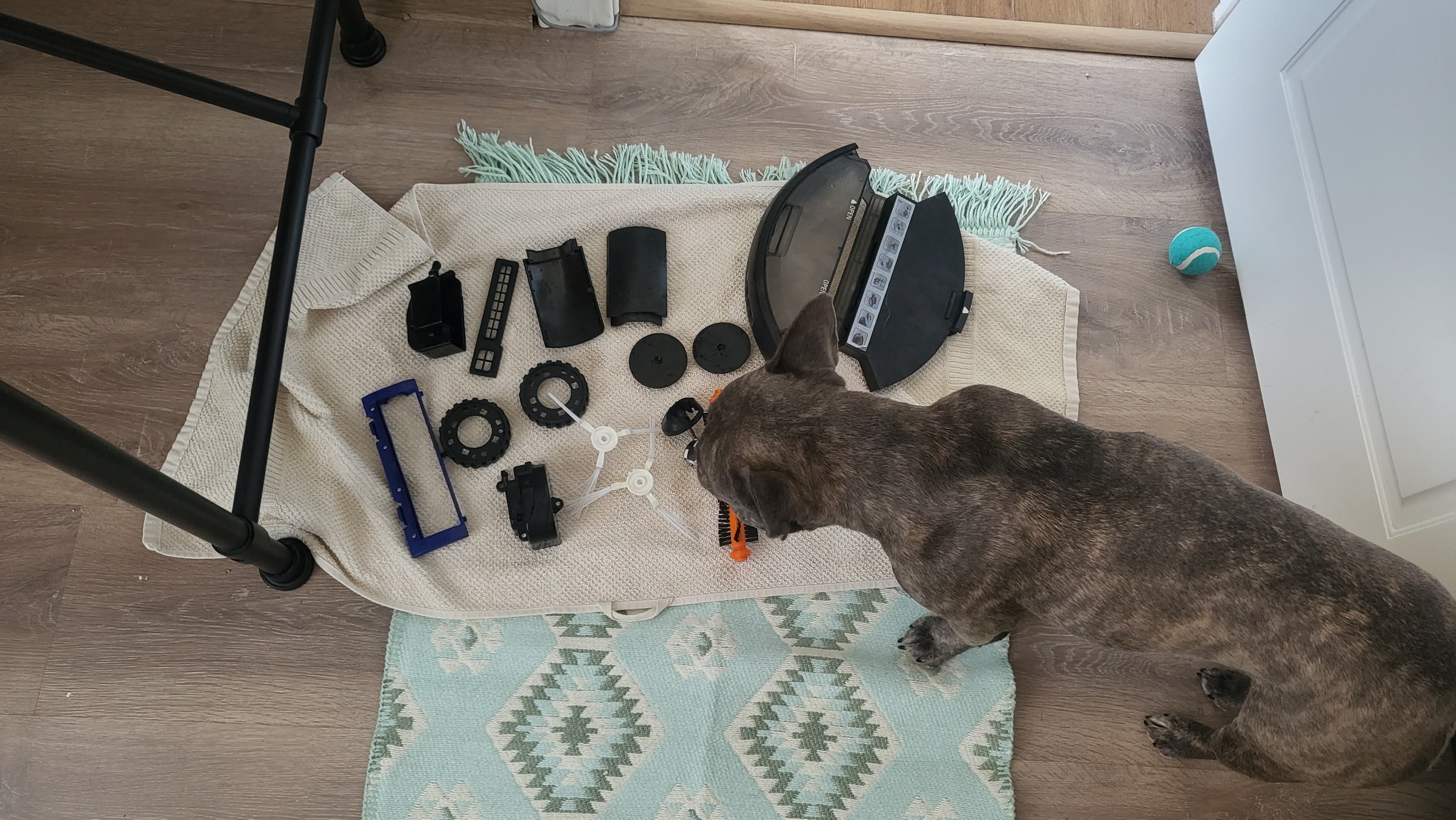

1 Подготавливаем все, что разобрали и помыли.

2 Берем нижнюю часть корпуса пылесоса и начинаем крепить обратно элементы.

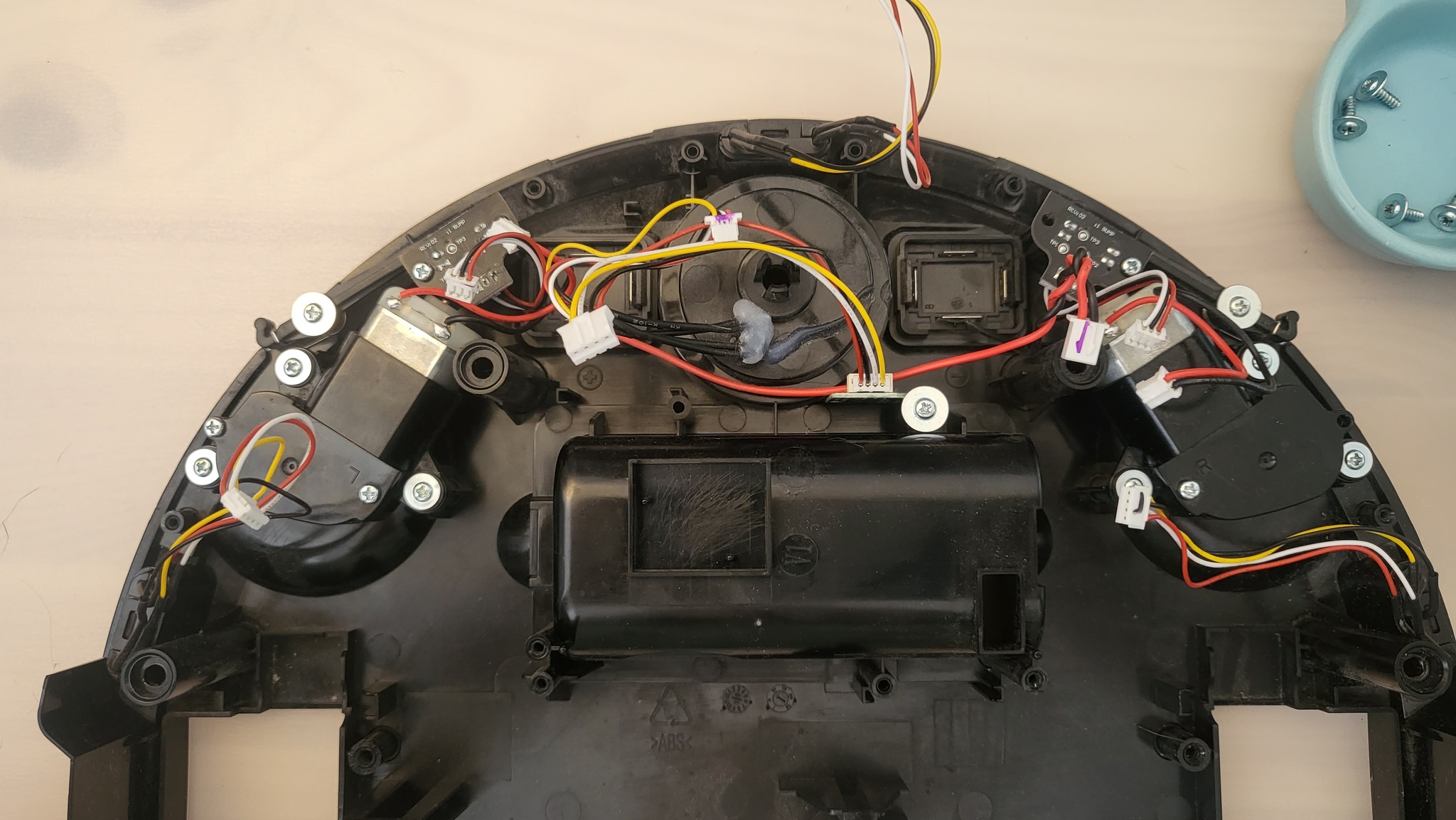

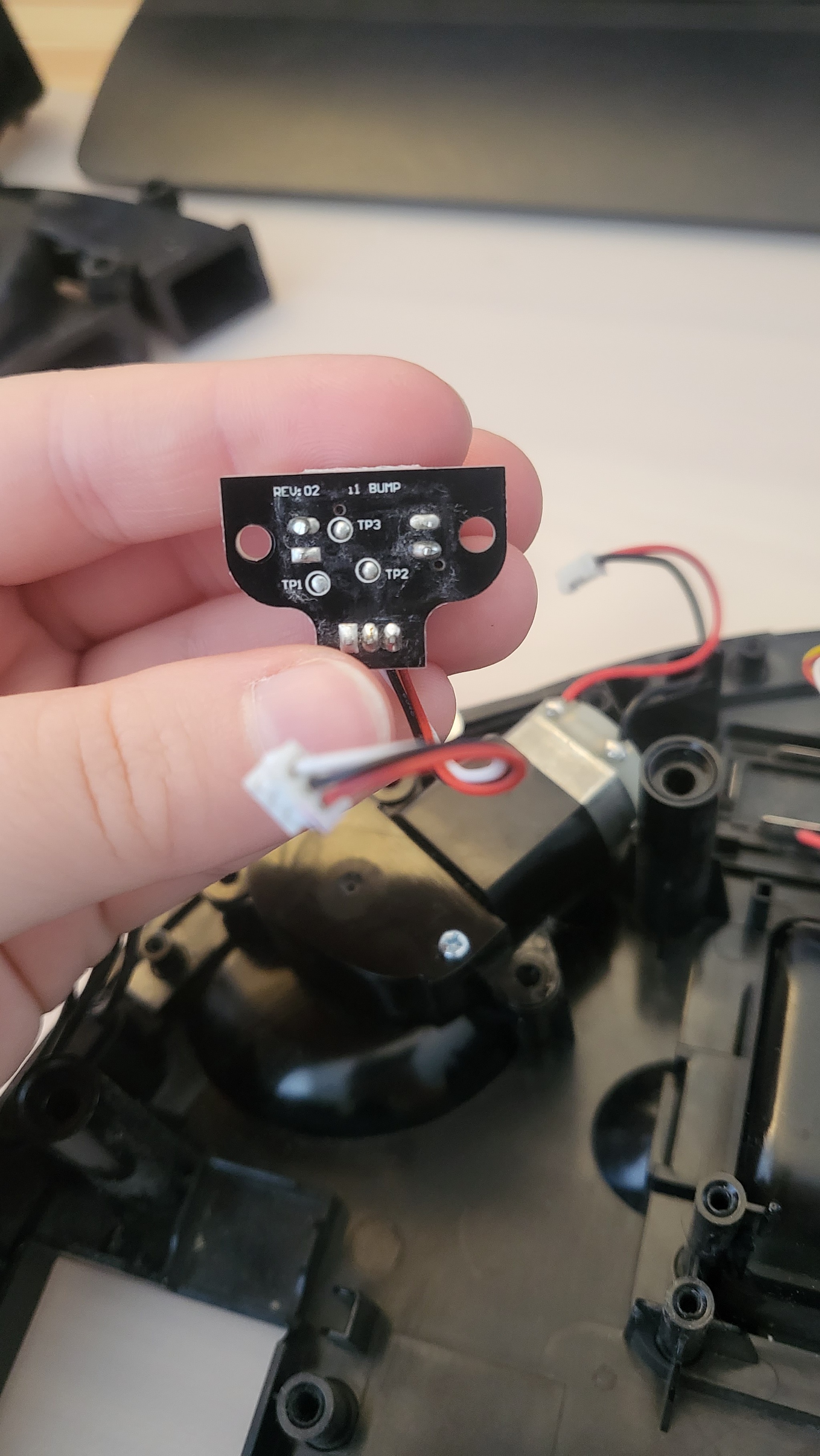

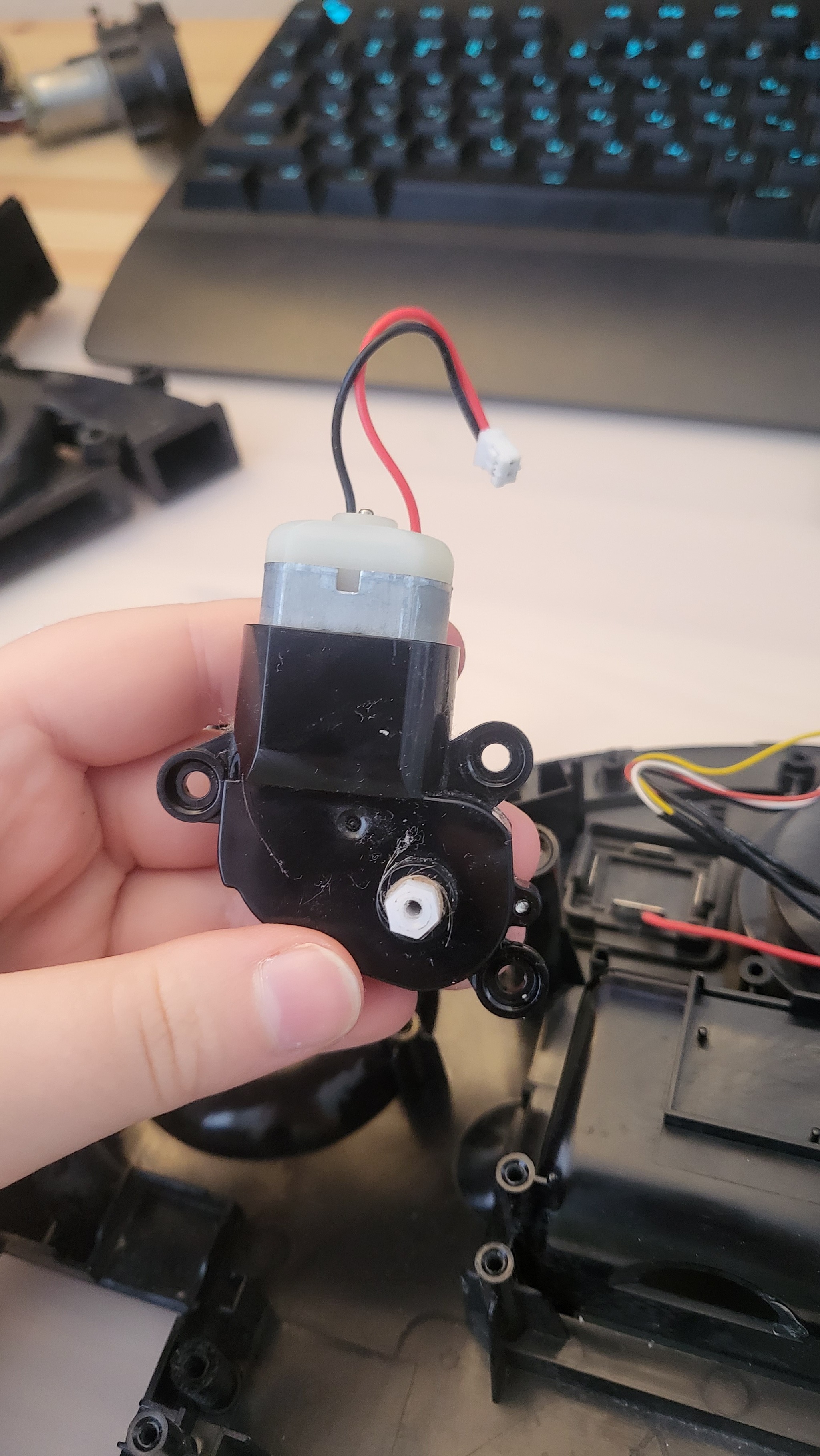

Двигатели вращающихся щеток и датчики (сигнализирующие, что пылесос уперся в стену или еще куда).

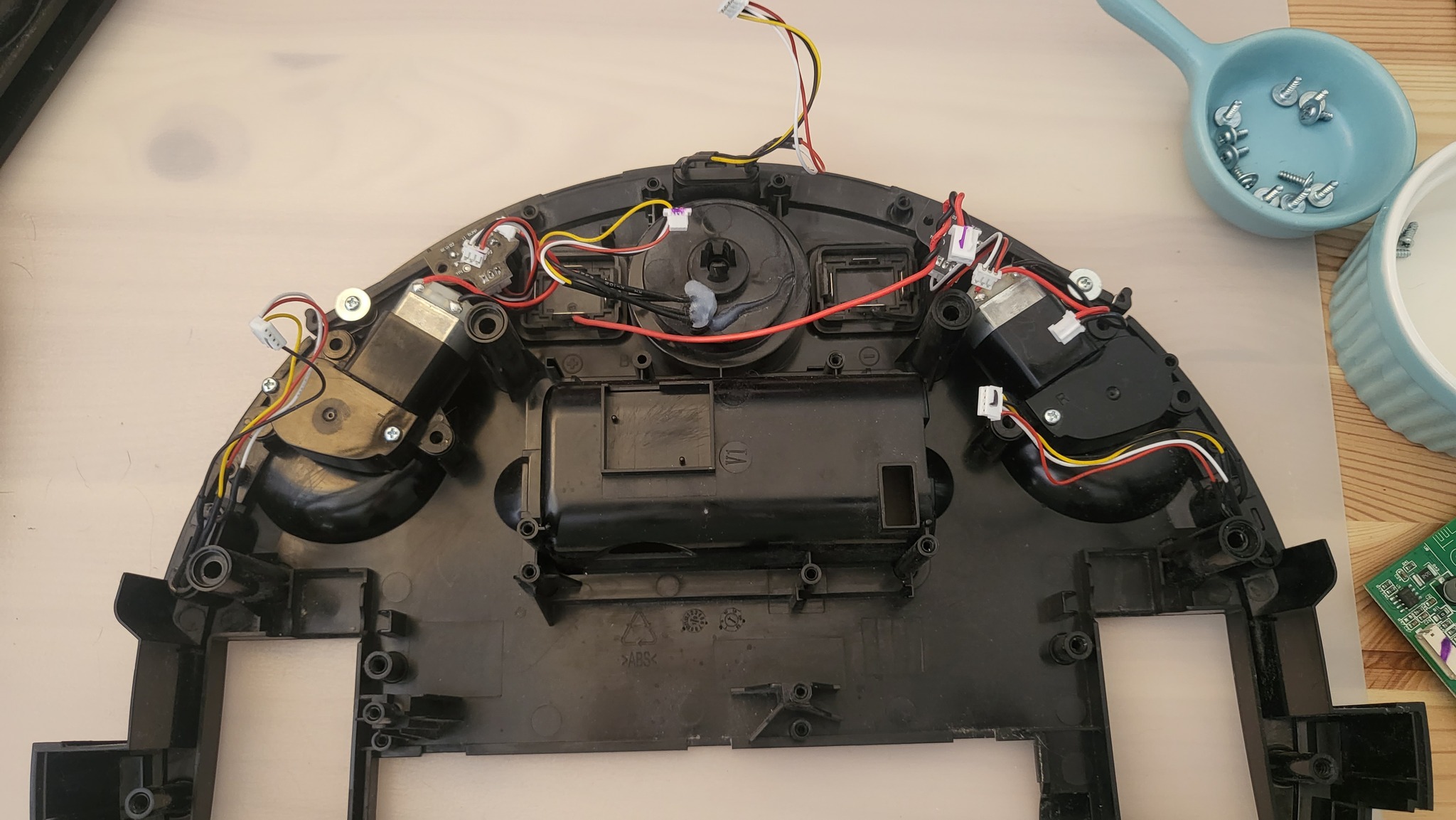

Результат

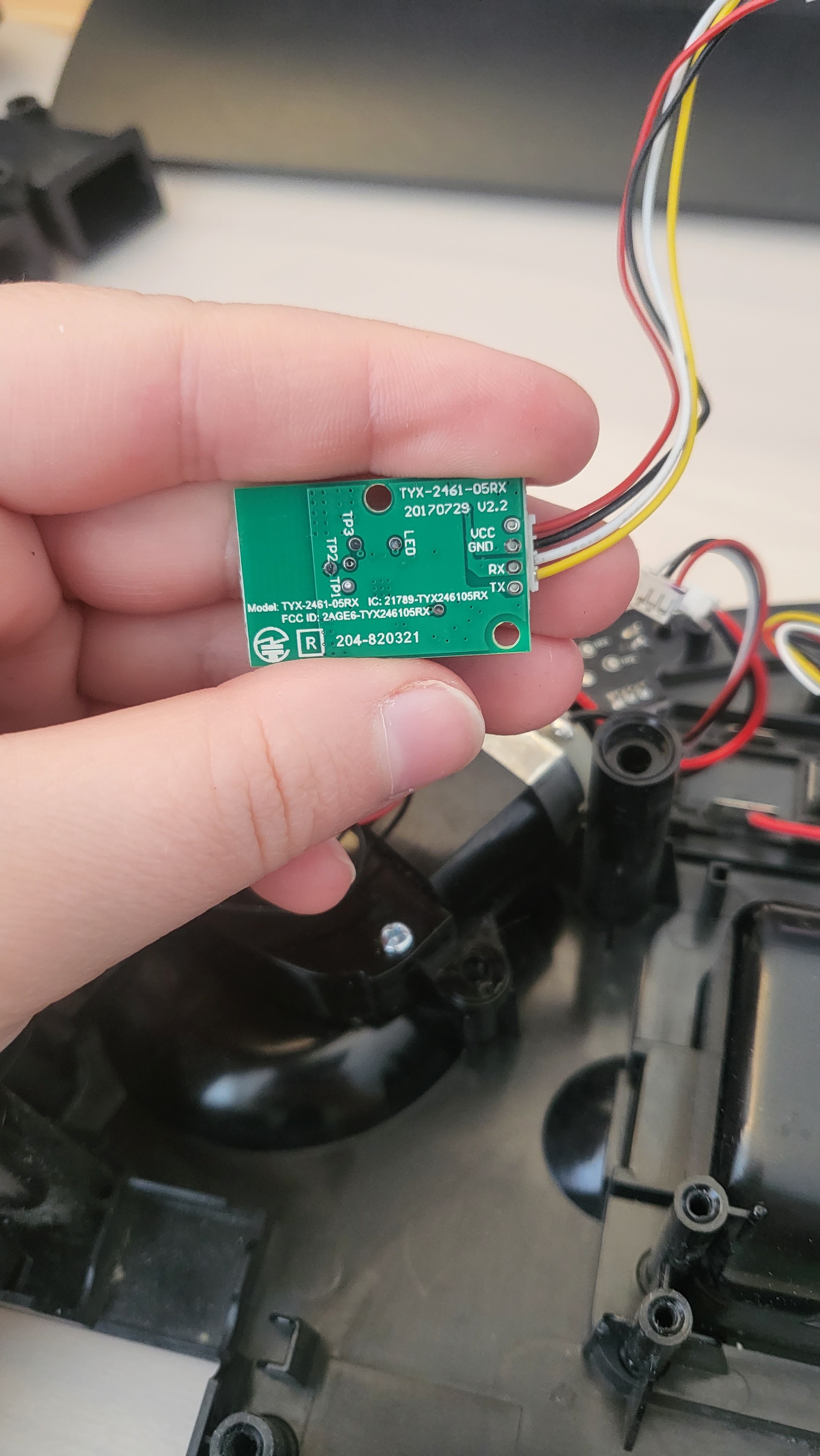

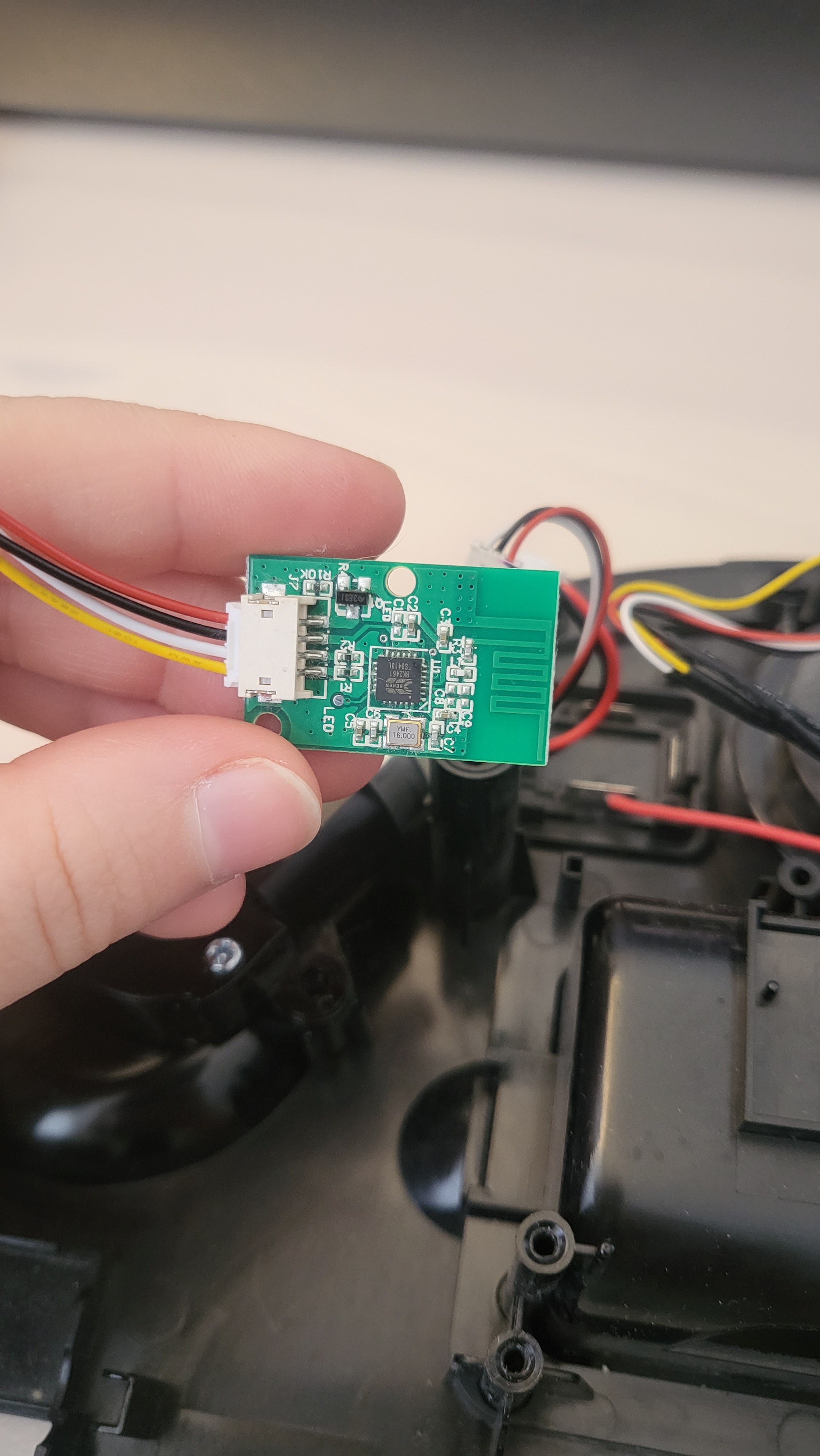

Далее платка, скорее всего отвечающая за управление с пульта

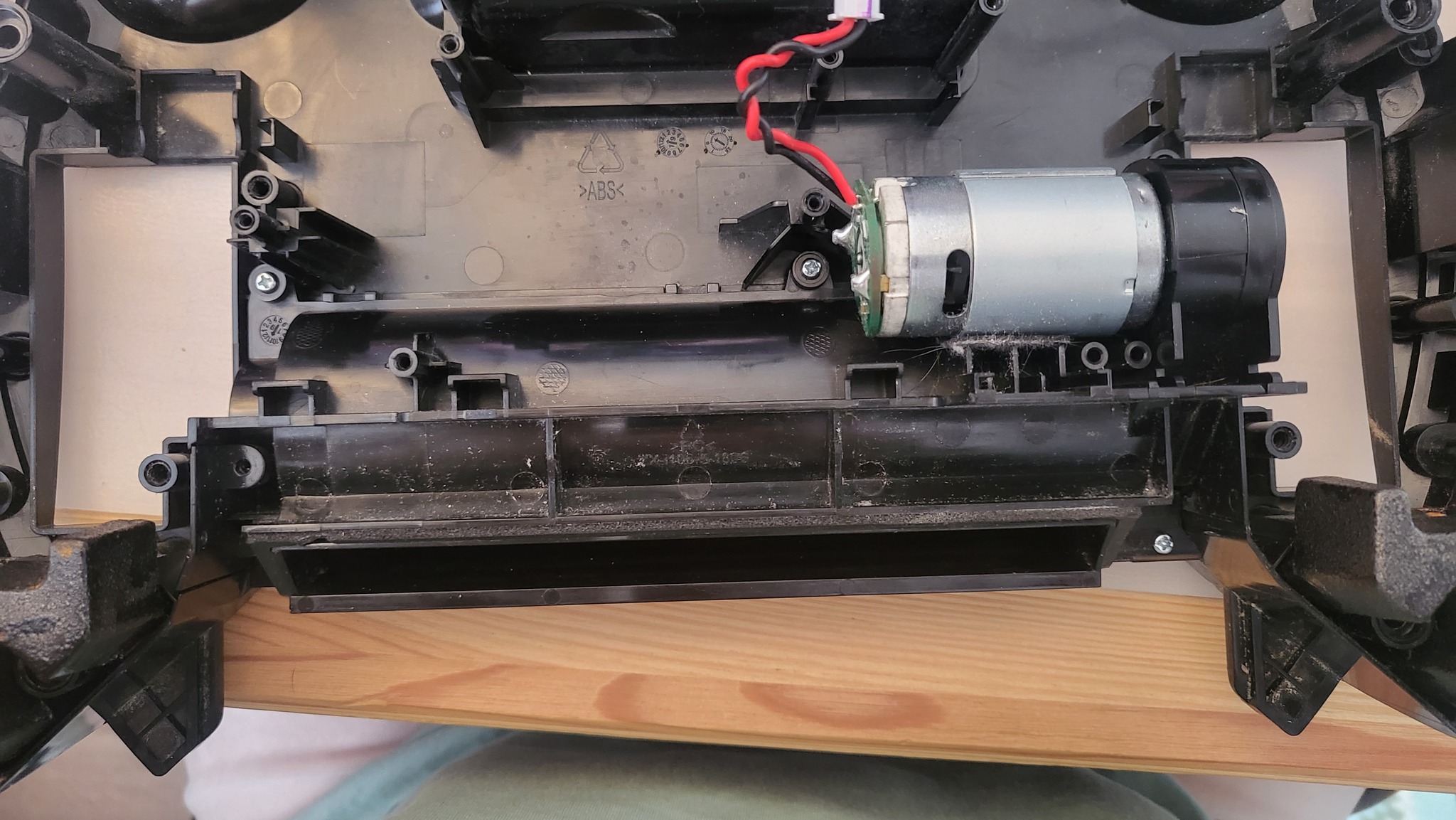

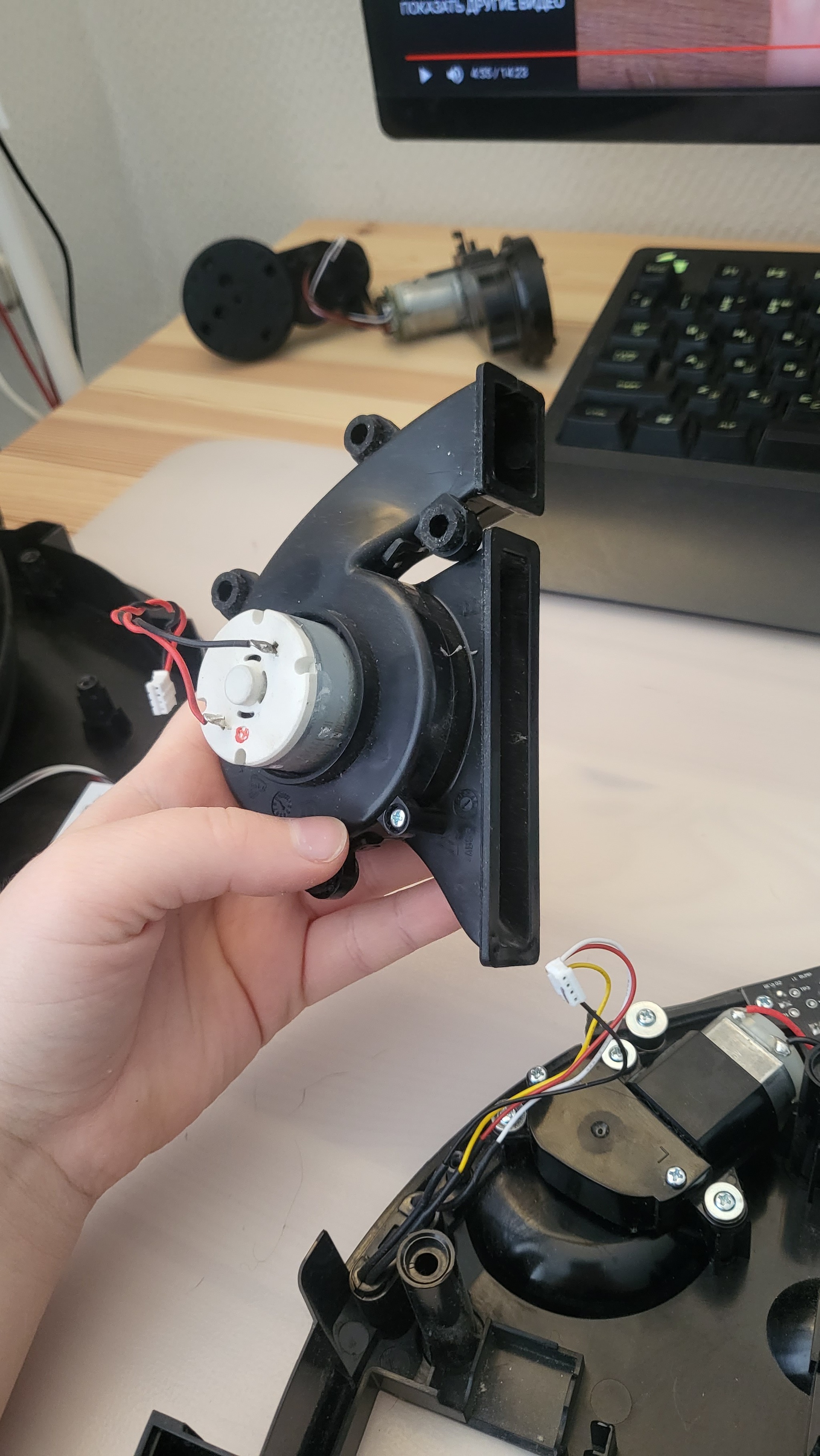

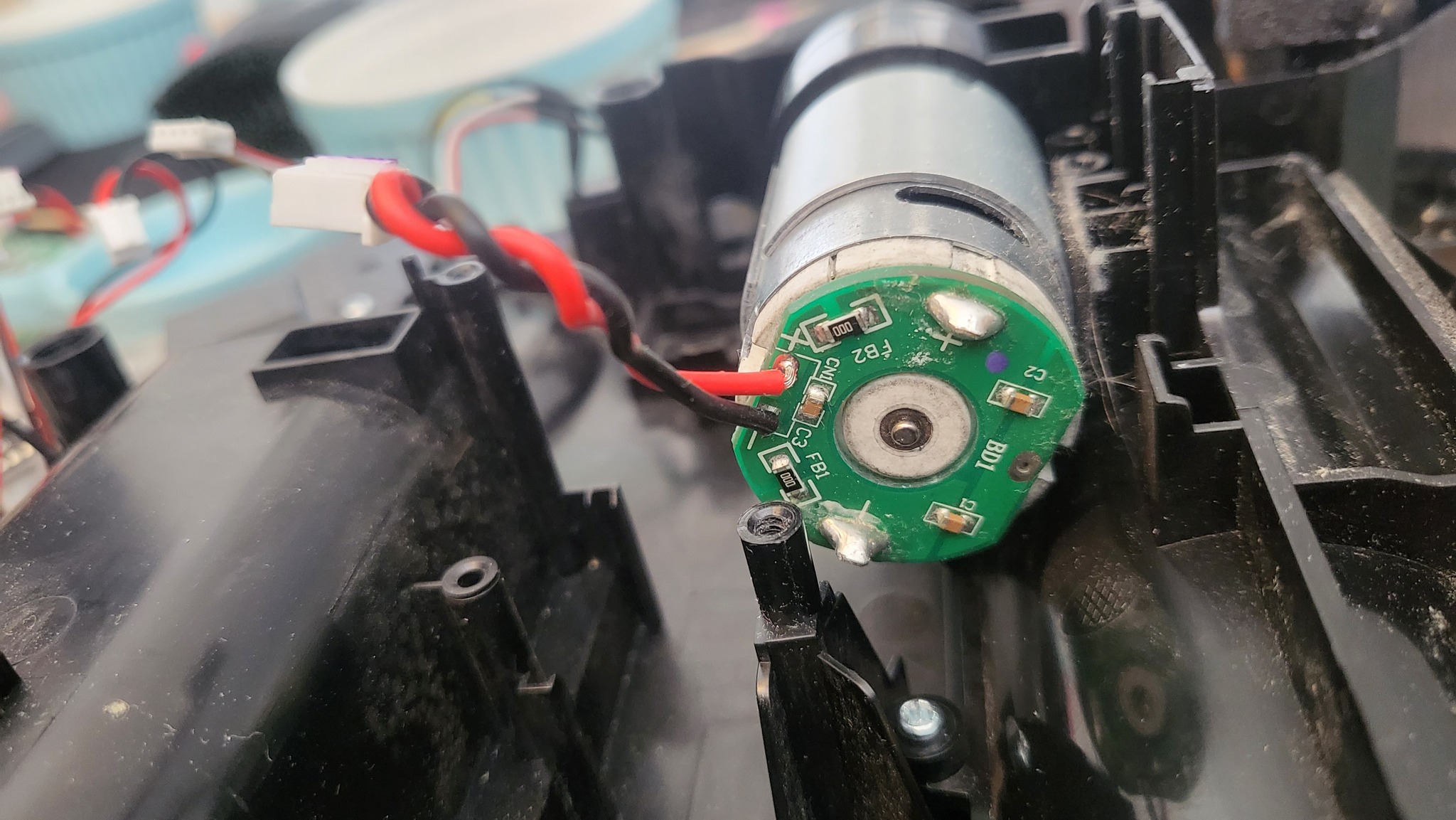

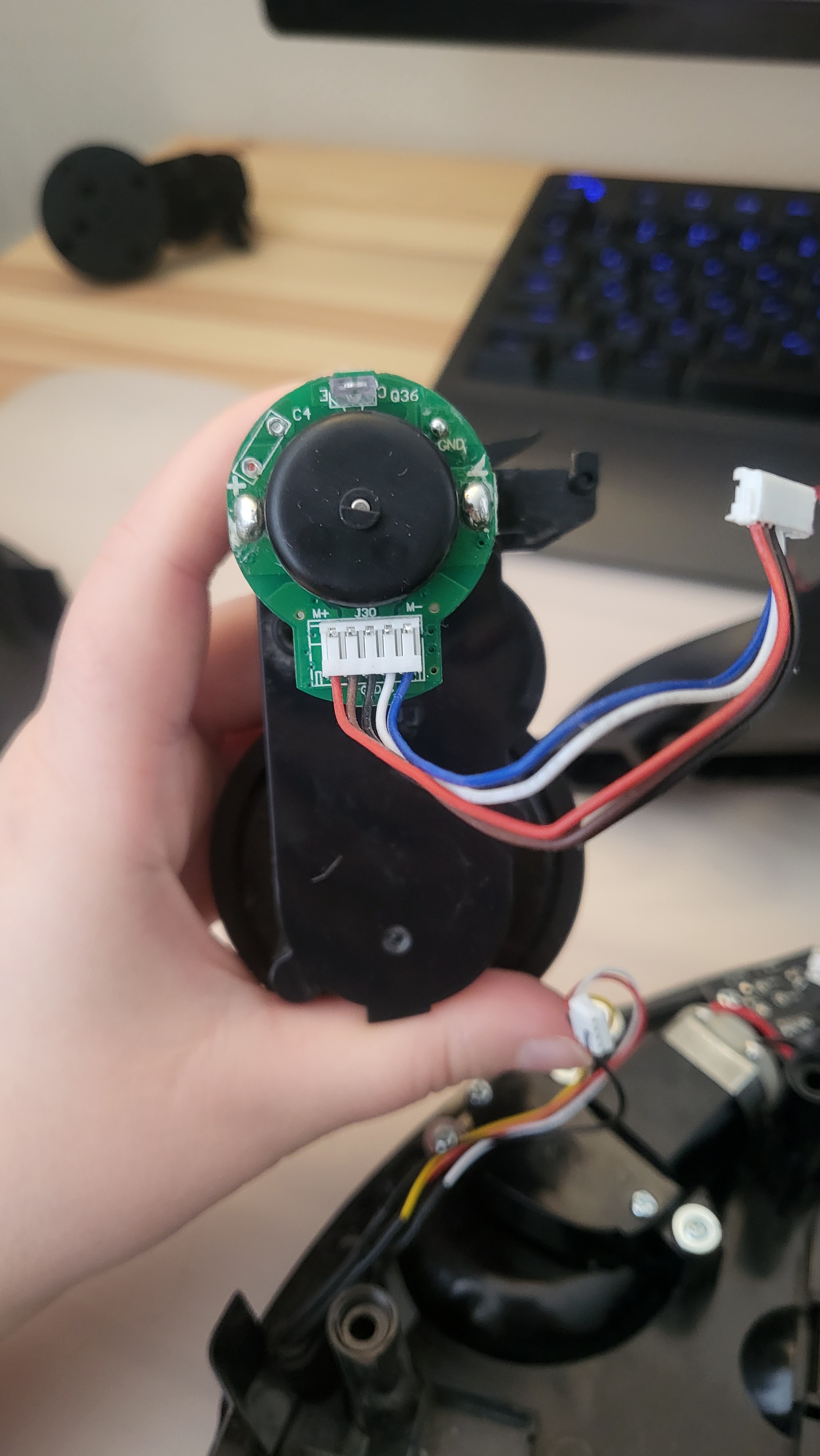

Приступаем к установке двигателей колес с приводами, двигателя вентилятора и двигателя вращения основной щетки

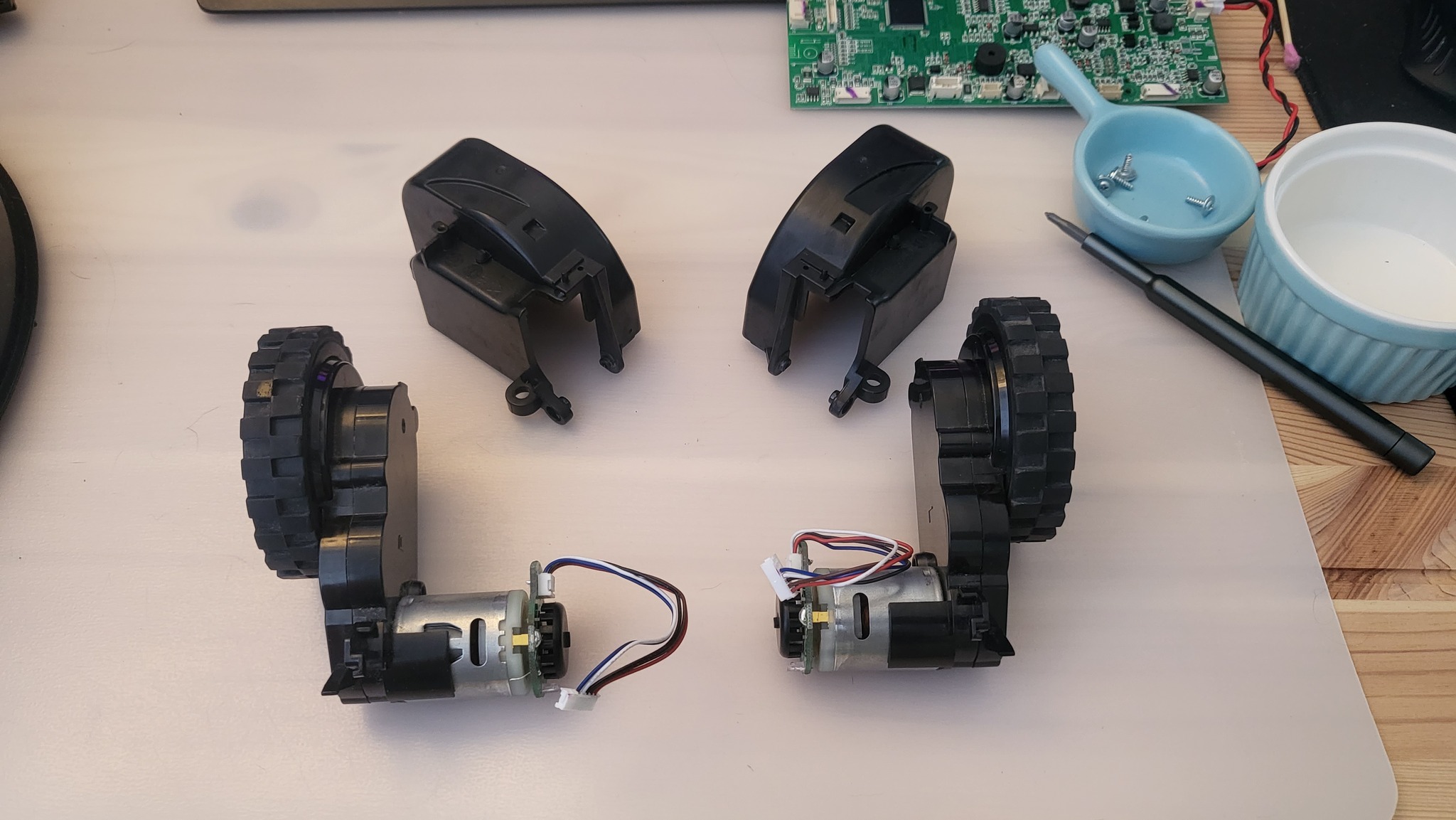

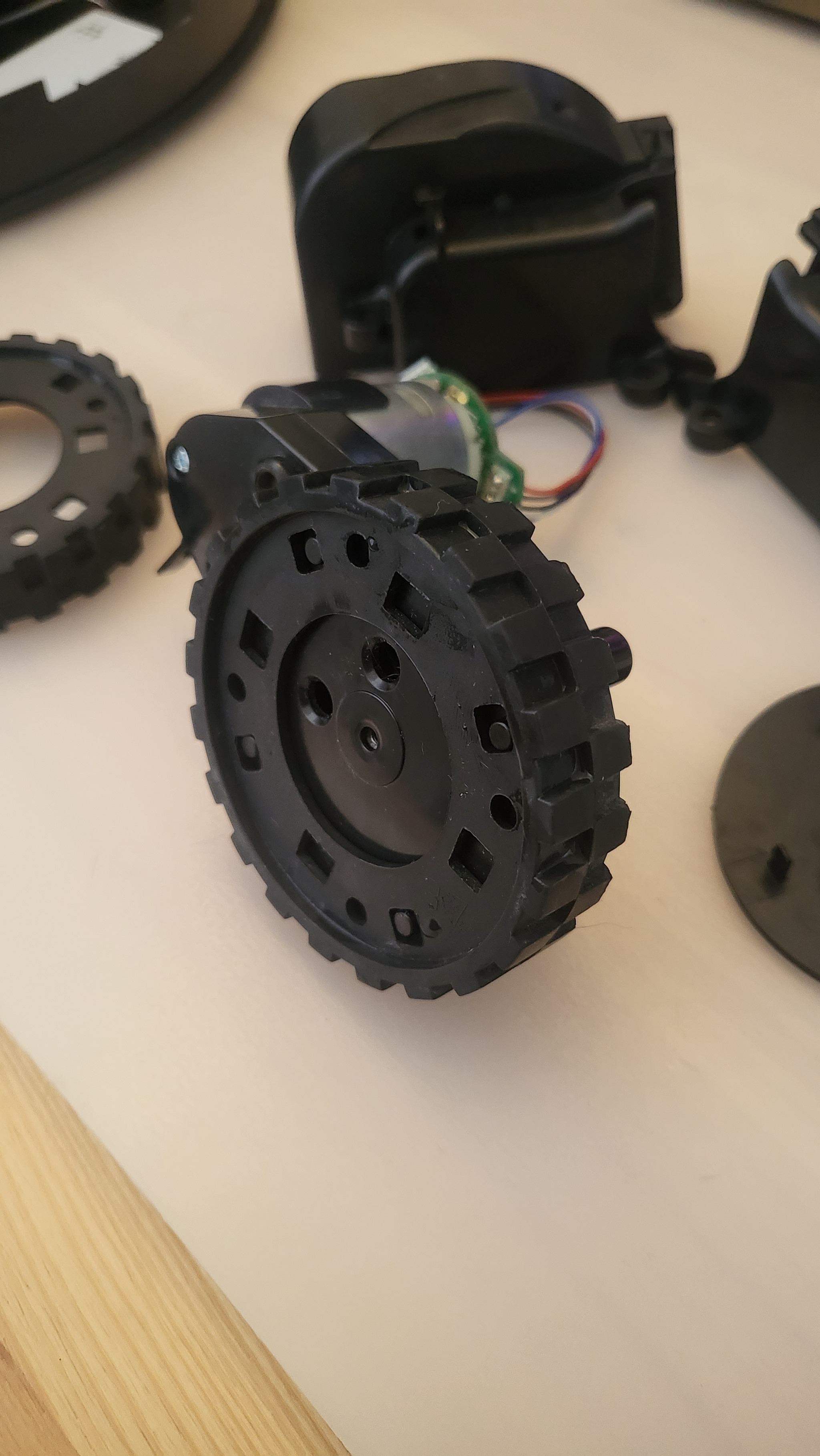

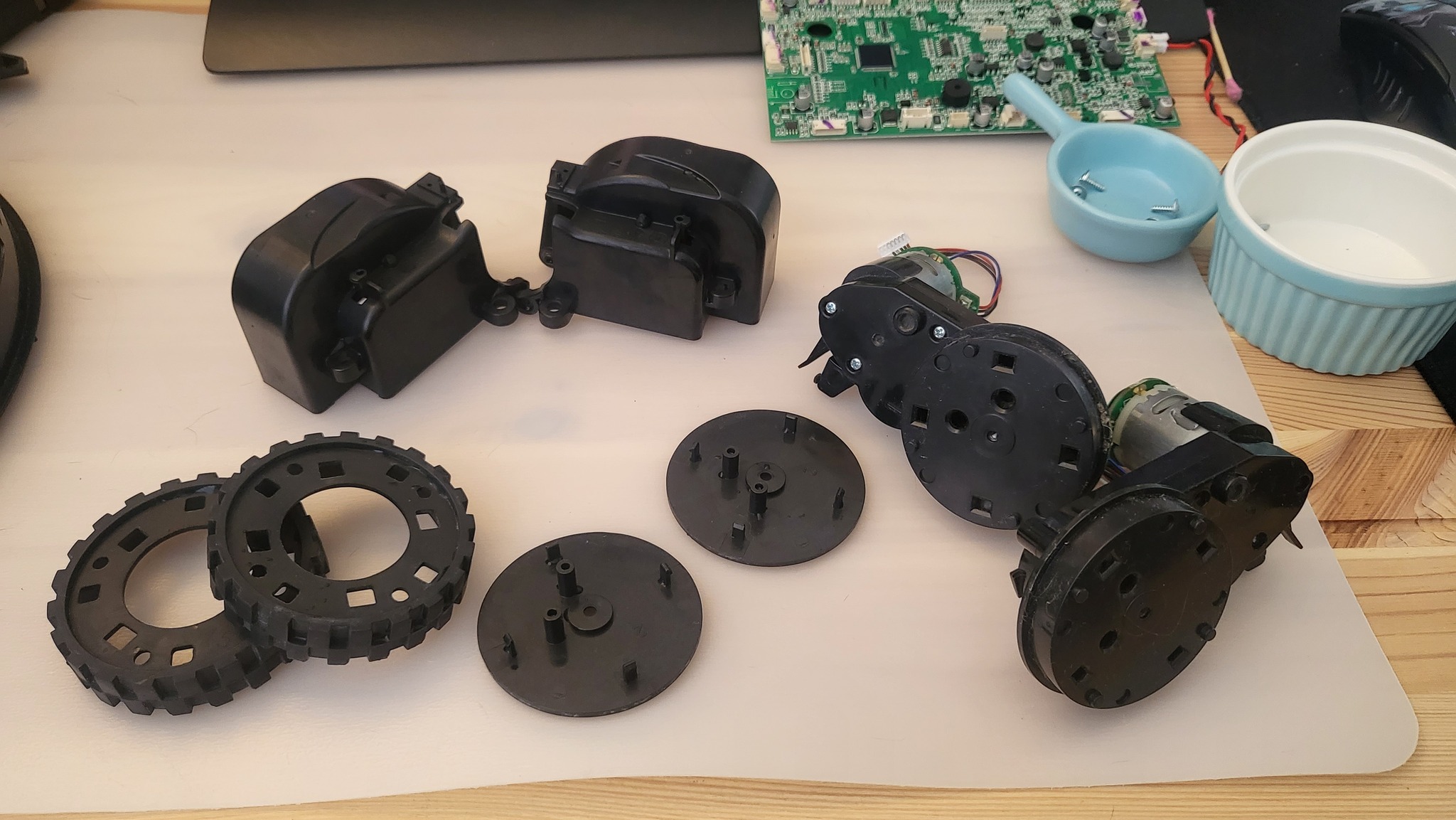

Сборка колес

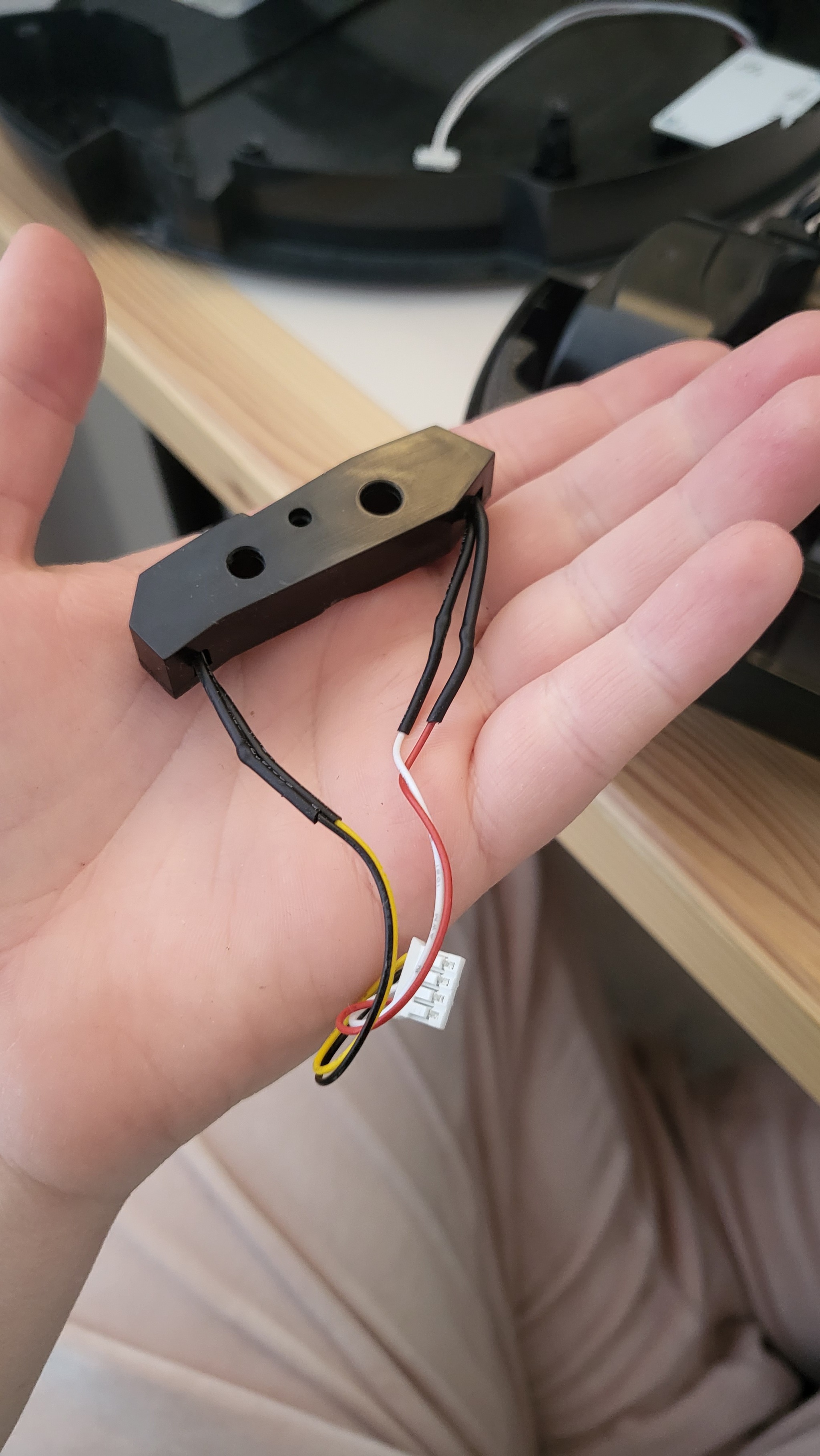

Далее детали с которыми я подвисла, скорее всего дальномер и неведомая мне "зверюшка" с диодиком

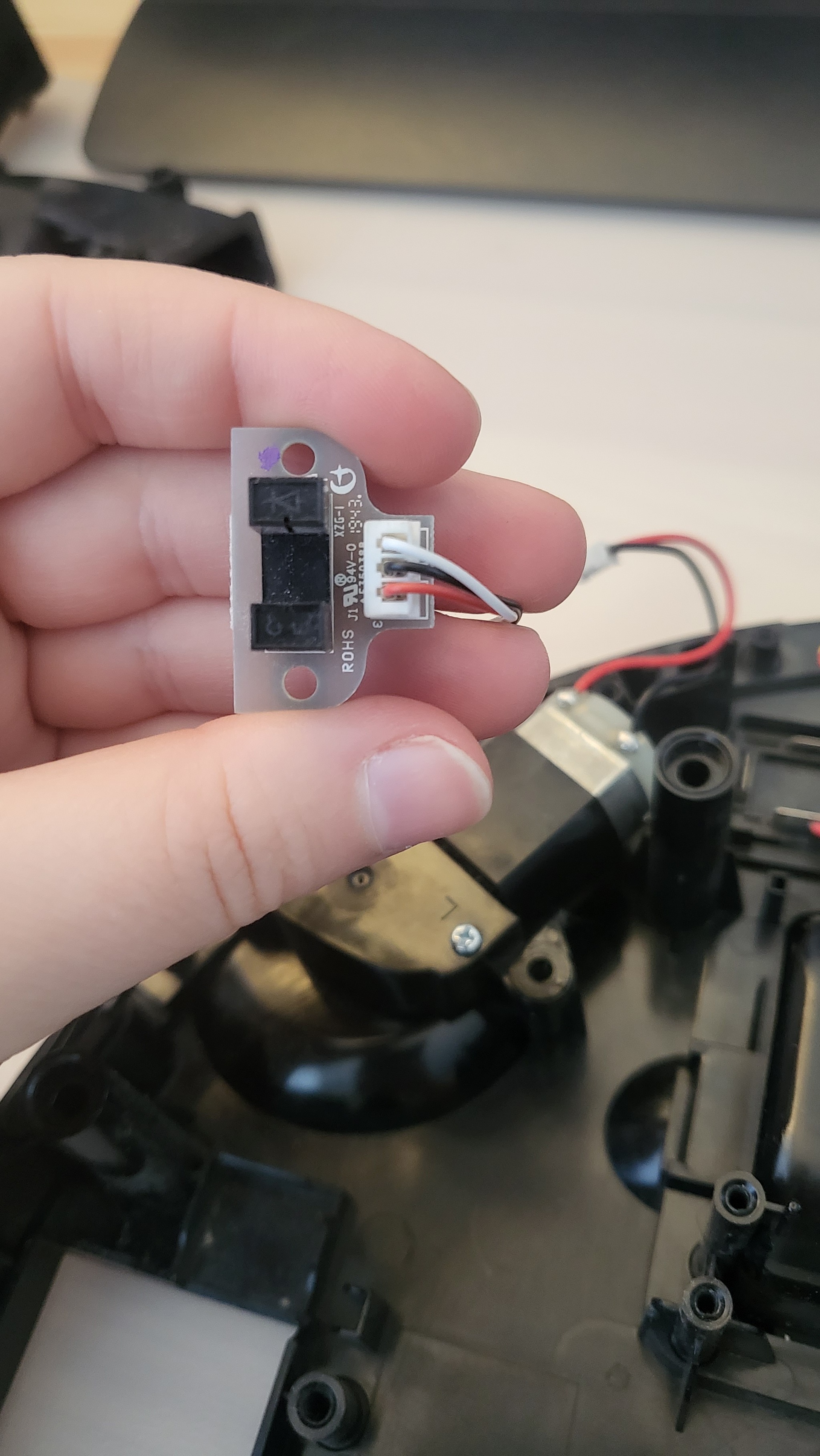

вот собственно и "зверюшка", кто знает, что это буду признательна за информацию

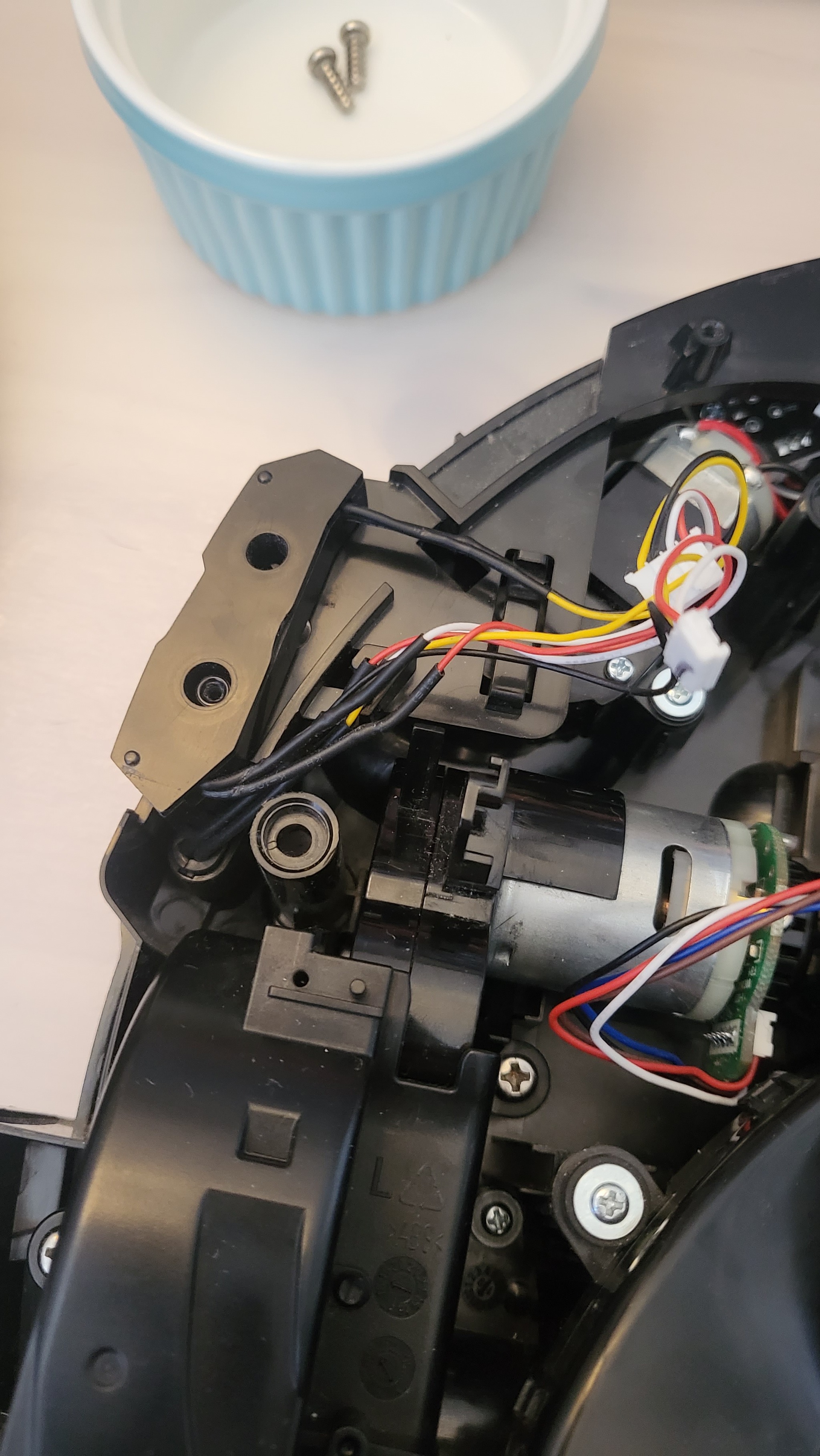

Спустя 30 минут размышлений и попыток приткнуть ее хоть куда-нибудь, наконец-то мой мозг додумался

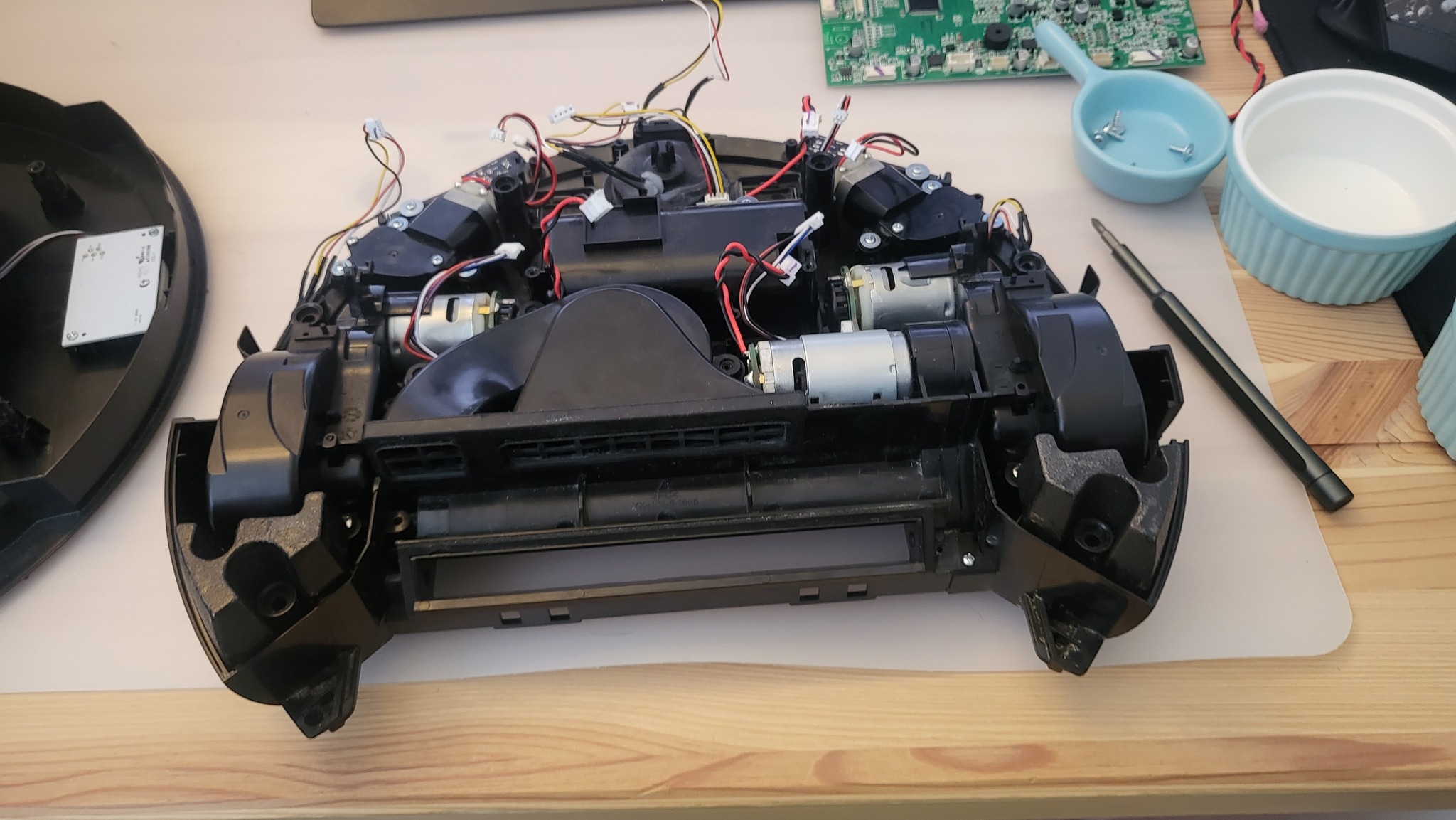

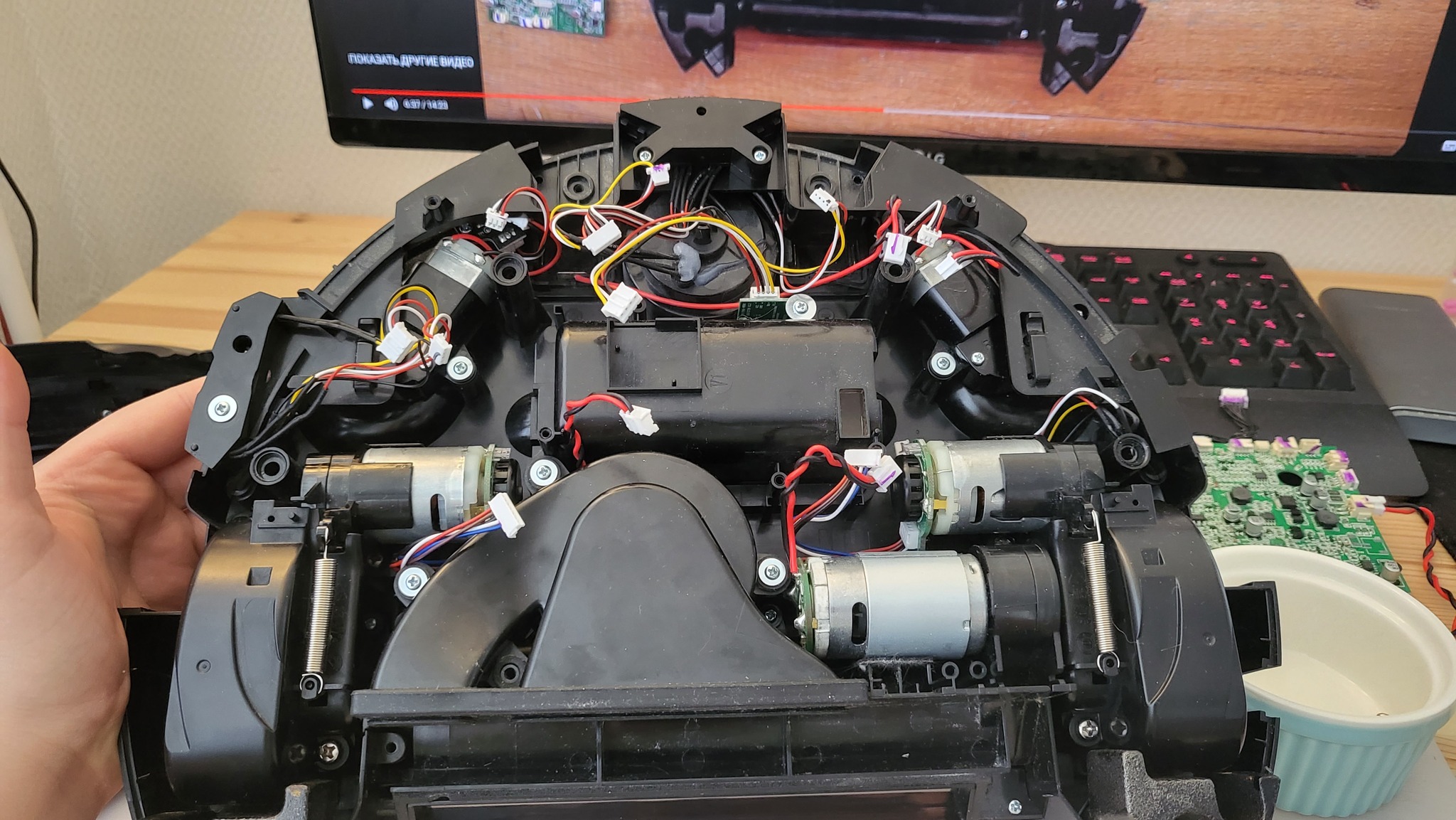

Итог сборки основных элементов нижней части пылесоса

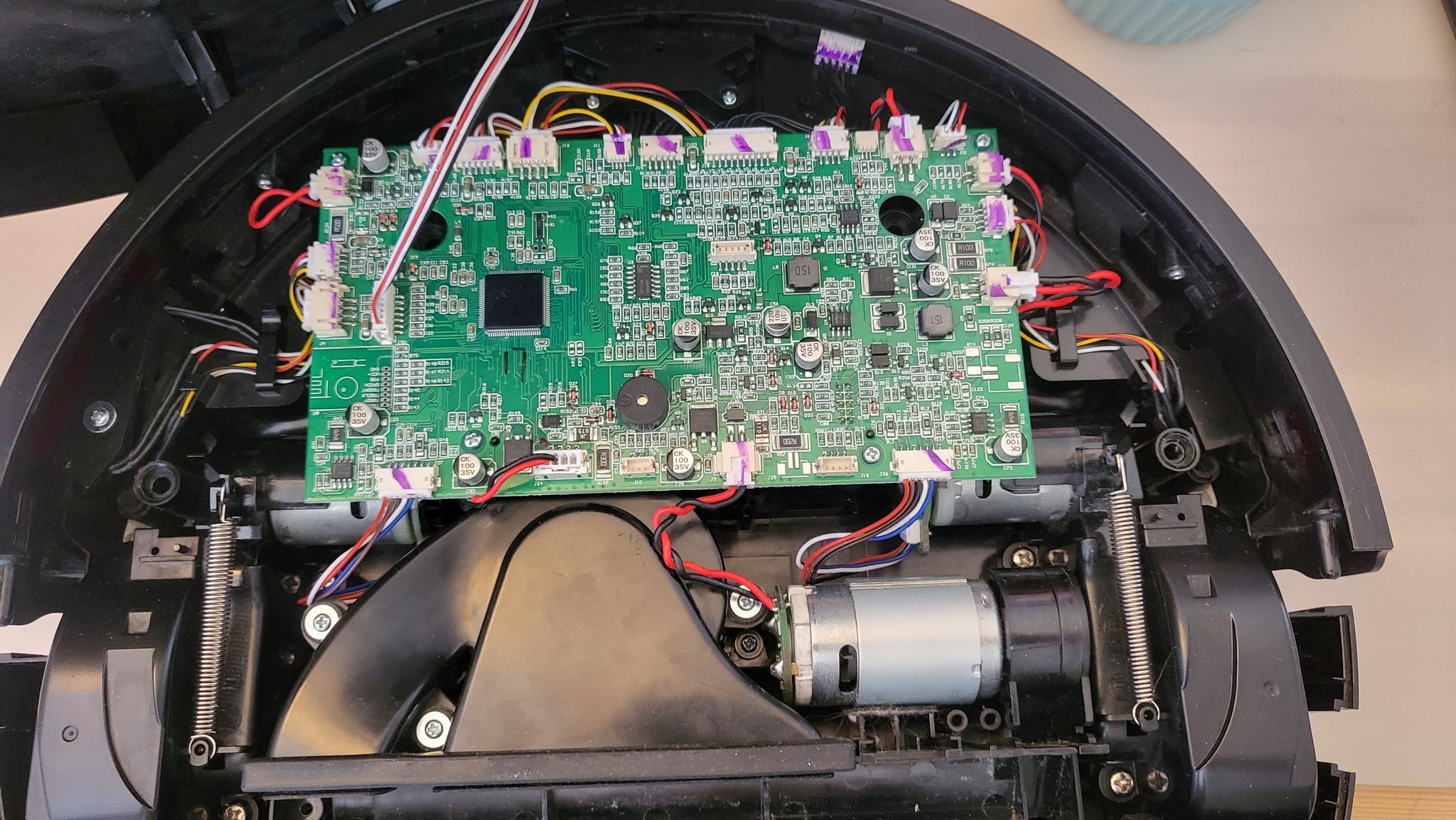

3 Подключаем все к плате.

4 Устанавливаем верхнюю крышку, боковые планочки и всю остальную мелочевку

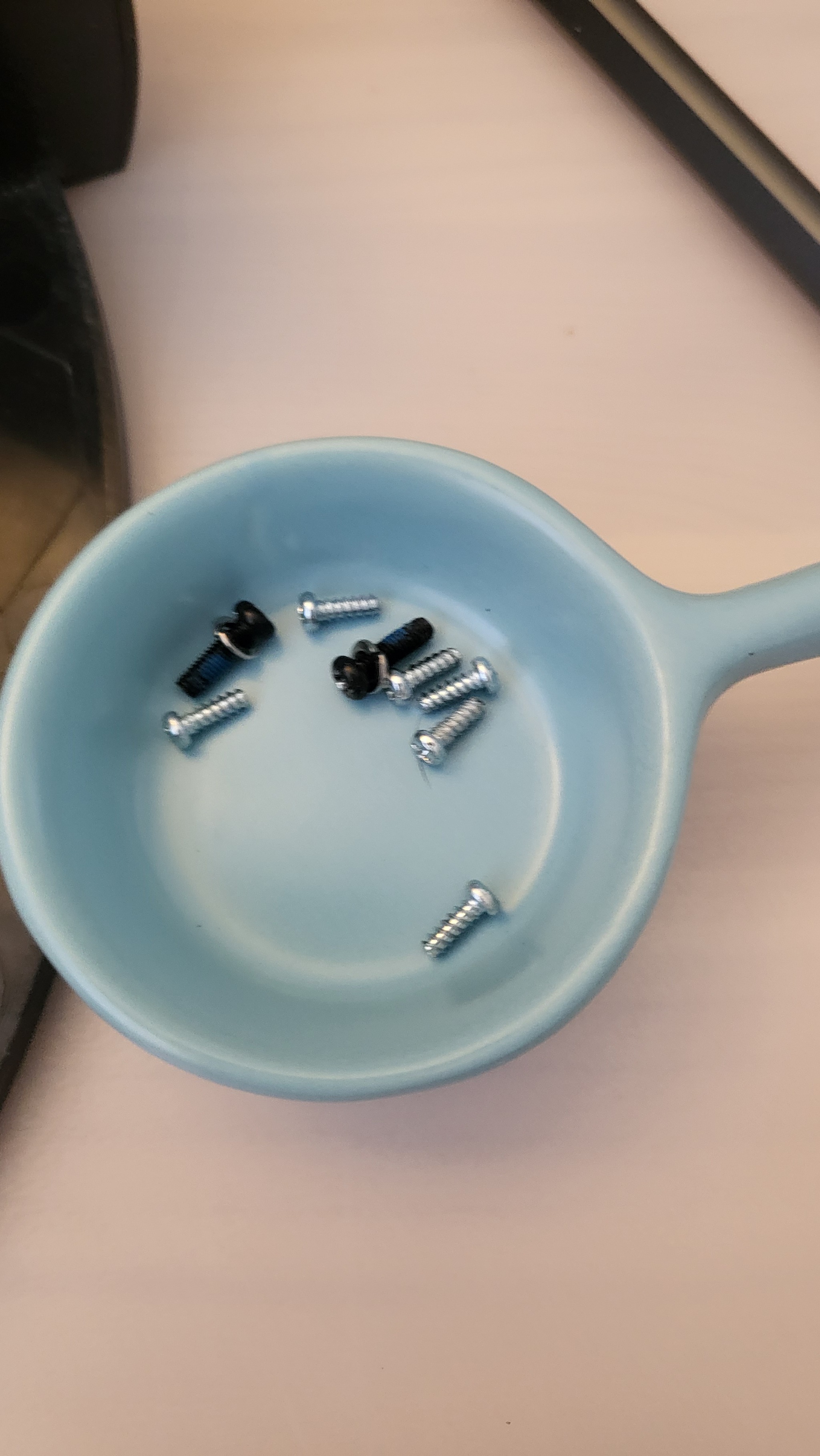

К сожалению без "лишнего" после сборки никак, так что если кто знает откуда то, что я забыла установить буду признательная за информацию...черные с шайбой скорее всего от колес

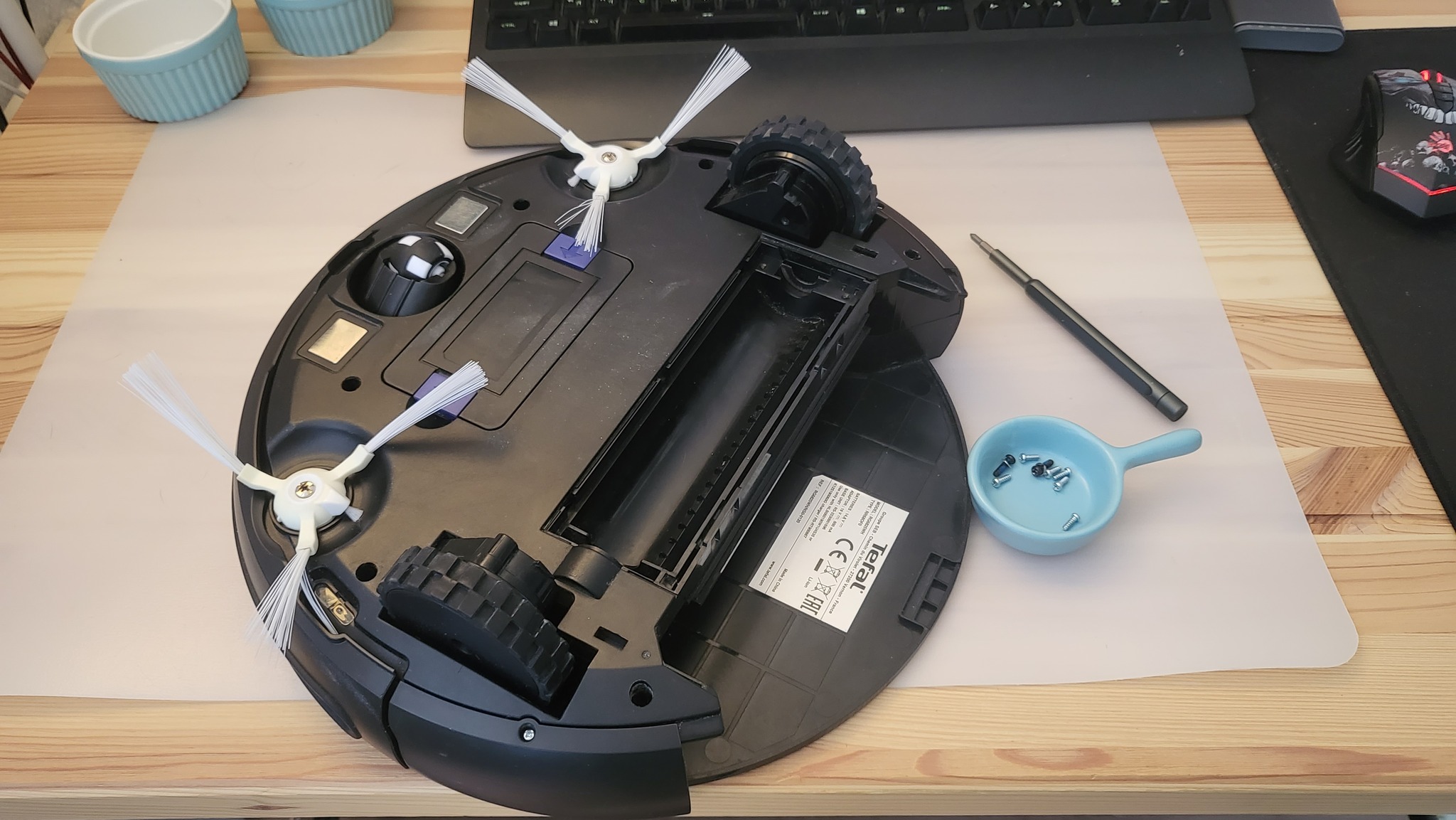

5 Все работает, и мой преданный помощник, пахнущий теперь цветочным мылом готов снова идти в бой. Но сначала нужно немного зарядиться :)

Всем спасибо за внимание!

Отдельное спасибо автору с канала https://vk.com/toysrepair , так как разбирала я пылесос в ажиотаже и не отфоткала последовательность как что и в каком порядке разобрала. Так что если бы не его видео, то сборка заняла бы больше времени.
