Настольные часы «Линия времени»
Подарил мне Ян вот такой индикатор. ИН-13.
Такие индикаторы использовались в советских катушечных магнитофонах.
Выглядят они довольно необычно и красиво.
Сначала я хотел применить его в совершенно другом проекте, но проект не реализовался и этот индикатор пролежал довольно долгое время.
А недавно пришла в голову идея встроить их в часы в качестве индикатора секунд.
В сети находил информацию о том, что были попытки сделать часы полностью на этих индикаторах, но на мой взгляд считывать время с таких часов весьма неудобно, просто бросив взгляд сразу и не поймёшь сколько время.
По этой причине решил, что время надо показывать цифровыми индикаторами, а секунды линейным. Ведь в обычной жизни не часто требуется точно знать значение секунд, а их приблизительное значение легко читается по длине световой линии.
Для реализации электронной части этой идеи привлёк Арсения Вирачева (тут должны прозвучать фанфары), только благодаря его скромному гению на свет родилась вот такая плата.
Ещё у меня были в загашнике импортные индикаторы ZM1162 фирмы Mullard.
Внешне они очень похожи на отечественные ИН-12, но при этом имеют меньшие габариты и правильную цифру «5».
Корпус решил сделать полностью из латуни и начал работу с центральной стойки, она спаяна из двух трубок, пайка производилась серебряным припоем.
Индикаторные лампы будут располагаться в небольших стаканах.
Вот как выглядит узел крепления ламп после пайки.
Индикатор ИН-13 будет располагаться под цифрами и крепиться к центральной стойке.

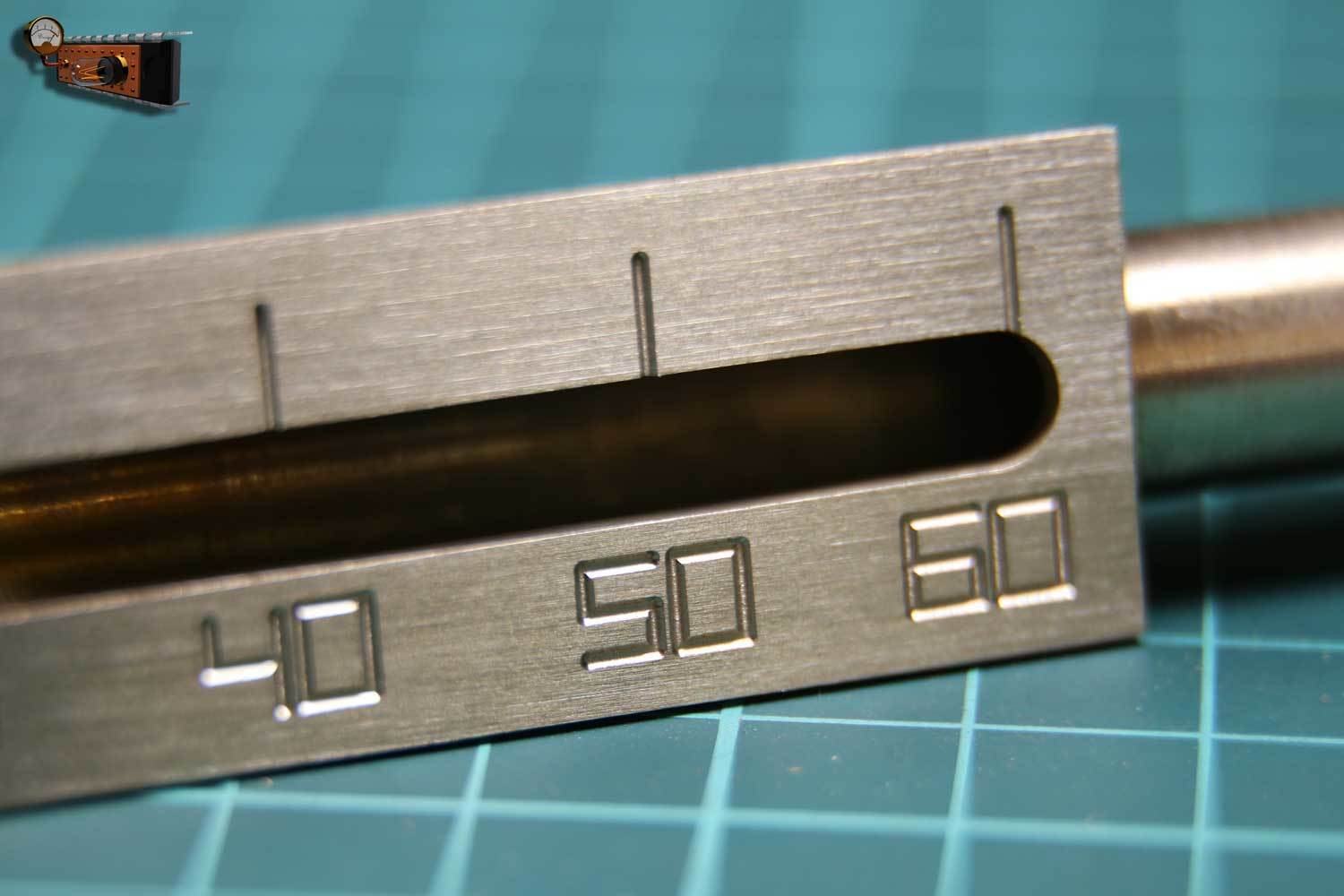

Корпус для индикатора изготовлен из цельного латунного прутка, разметку шкалы гравировал на фрезерном станке.
После шлифовки примеряю корпус к стойке.
Нижнюю часть корпуса делаю из двух латунных дисков, на верхнем располагаются кнопки управления.
В пространстве между дисками находится электронная плата самих часов.
По кругу впаиваю латунную полосу с отверстиями.
В общем корпус готов, осталось только привести его в надлежащий вид и можно смотреть на результаты труда.

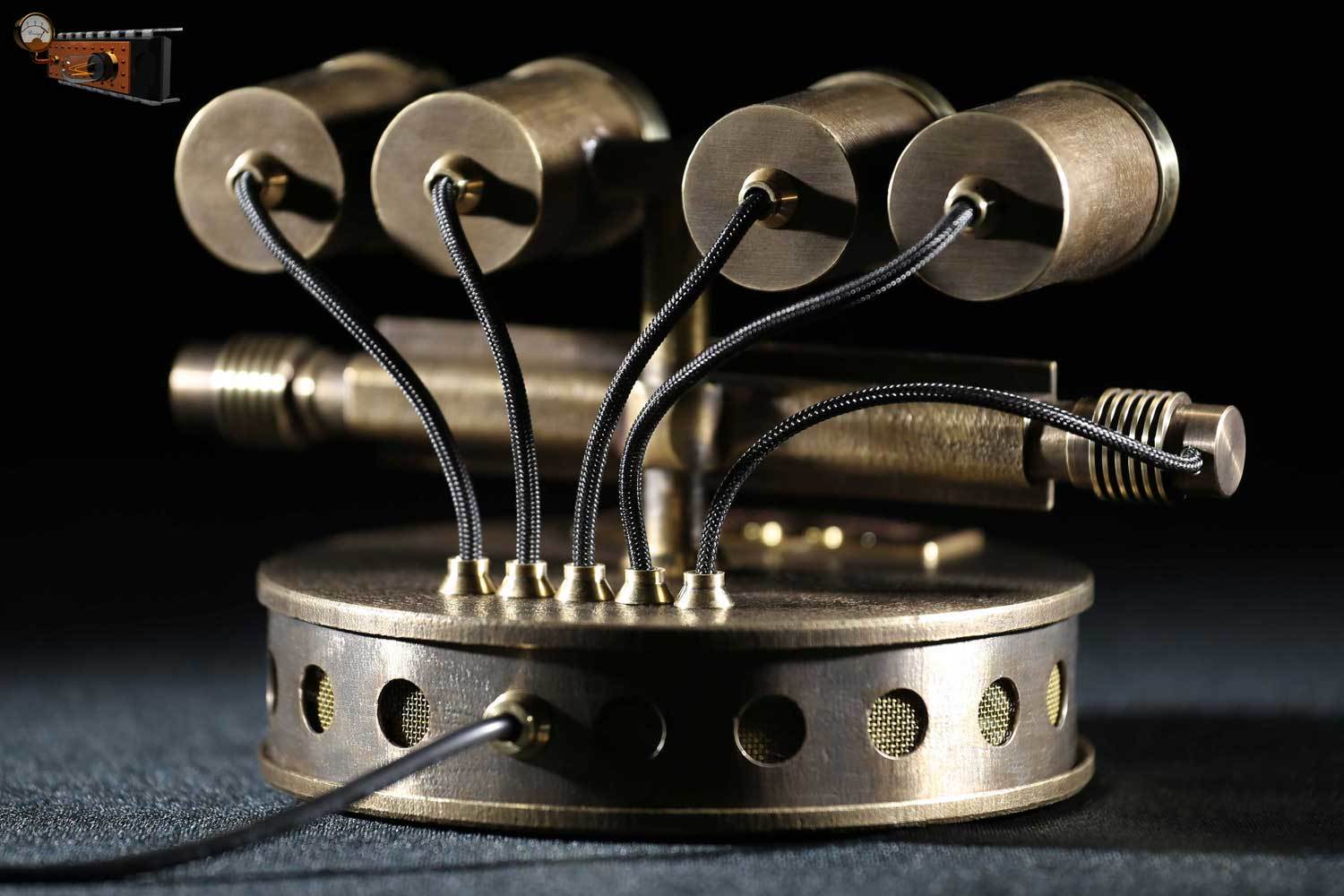

Вот то, что получилось в итоге.
Небольшое видео работы часов.
Благодарю за внимание!
