Мой аквариумный автодозатор УДО

Заморочился я автодозатором в акву. Рылся в интернете, читал, сравнивал. Решил отказаться от конструкции со шприцами, а это значит, что нужны перисталитические насосы. Заказал их на Али (а заодно ардуинку, драйвера для двигателей, часы реального времени, экран, энкодер). Сначало нашёл на просторах инета схему куда что припаивать, а также прошивку для ардуинки (правда не в виде скетча). Всё собрал, залил прошивку и....ничего не произошло - неработоспособно!
План Б. Открыл проекты от AlexGyver. Решил, что скетч для автоматизации теплиц мне подойдёт. Так и вышло! Следующим этапом попытался удалить ненужное и вот что в итоге вышло.

Вышло колхозно. Но работоспособно! Экспериментальным путём выяснил, что секунда работы прокачивает около 0.95-1мл жидкости. Ещё, у меня уже давно валялся без дела датчик температуры и влажности. Прикрутил и его. Автодозатор будет ещё дорабатываться, но я его уже поставил на тестирование перекачивать Удо.
П.с. спасибо большое AlexGyver, потому что это чуть ли не единственный, кто делится скетчами. Остальные почему-то жо...ся жалко делится скетчами, даже если в итоге проект некоммерческий.

Аква Лига | Aqua League

5.2K поста7.8K подписчиков

Правила сообщества

Взаимоуважение и конструктивная критика - приветствуются.


С остальным будем разбираться по мере возникновения проблем.

6
Автор поста оценил этот комментарий

Условно-досрочное освобождение?

раскрыть ветку (1)
1
Автор поста оценил этот комментарий
=) Удо - жидкие УДОбрения. Микро, макро, возможно отдельно железо или калий...
1
Автор поста оценил этот комментарий

Чуть-чуть дешевле:

https://aliexpress.ru/item/32770860268.html

раскрыть ветку (1)
1
Автор поста оценил этот комментарий
Дороже. То что дешевле - это "голова" без двигателя. Всё вместе 313р.
0
Автор поста оценил этот комментарий
Ну и цена вопроса?
раскрыть ветку (1)
1
Автор поста оценил этот комментарий
Вышло 1344р. без учёта короба. Был кусок пластика, который покрамсал на куски и склеил короб. Размеры коробки примерно 5.5 х 19 х 19 см
0
Автор поста оценил этот комментарий

Аккуратнее сделать не судьба?

раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Ну так делайте.
0
Автор поста оценил этот комментарий

Либо кинь ссылку на его проект, потому что который я нашел, там нету подключения перистальтического насоса

раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Прошивку брал отсюда. Версия 1.4. я просто часть кода закоментировал, потому что по проекту можно ещё подключать много чего.
https://alexgyver.ru/gyvercontrol/
показать ответы
0
Автор поста оценил этот комментарий

Либо кинь ссылку на его проект, потому что который я нашел, там нету подключения перистальтического насоса

раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Там реле подключается. Вместо этого подключаешь драйвер насоса.
изначально делал по этому проекту, но прошивка не работала у меня. Но перепаивать ничего не стал.
http://www.aquakmv.com/site/2019/08/26/dozator-udobrenij-dly...
0
Автор поста оценил этот комментарий

Написал, что никто не делится скетчами. А сам ни скетча, ни схемы не выложил.

раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Я же написал -- скетч от AlexGyver умная теплица. Скачиваешь, заливаешь и сразу работает. Там же схема подключения. Но, могу позже отдельным постом всё выложить -- не проблема.
показать ответы
0
DELETED
Автор поста оценил этот комментарий
Ну наверное от удо зависит, я ни разу не встречал ещё такое удо, где не надо встряхивать. Более того, лично у меня конечно, когда все было на автомате, я начинал забивать на аквариум, и в конце концов там образовывался перекос. В общем если предварительно помпой взболтать удо, или например компрессор (распылитель обычный для компрессора), в общем можно легко доработать, я просто пока забил, будет время тоже буду заниматься этим
раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Значит есть куда стремится и что дорабатывать. В прошивке уже заложено несколько дополнительных каналов...
показать ответы
0
DELETED
Автор поста оценил этот комментарий

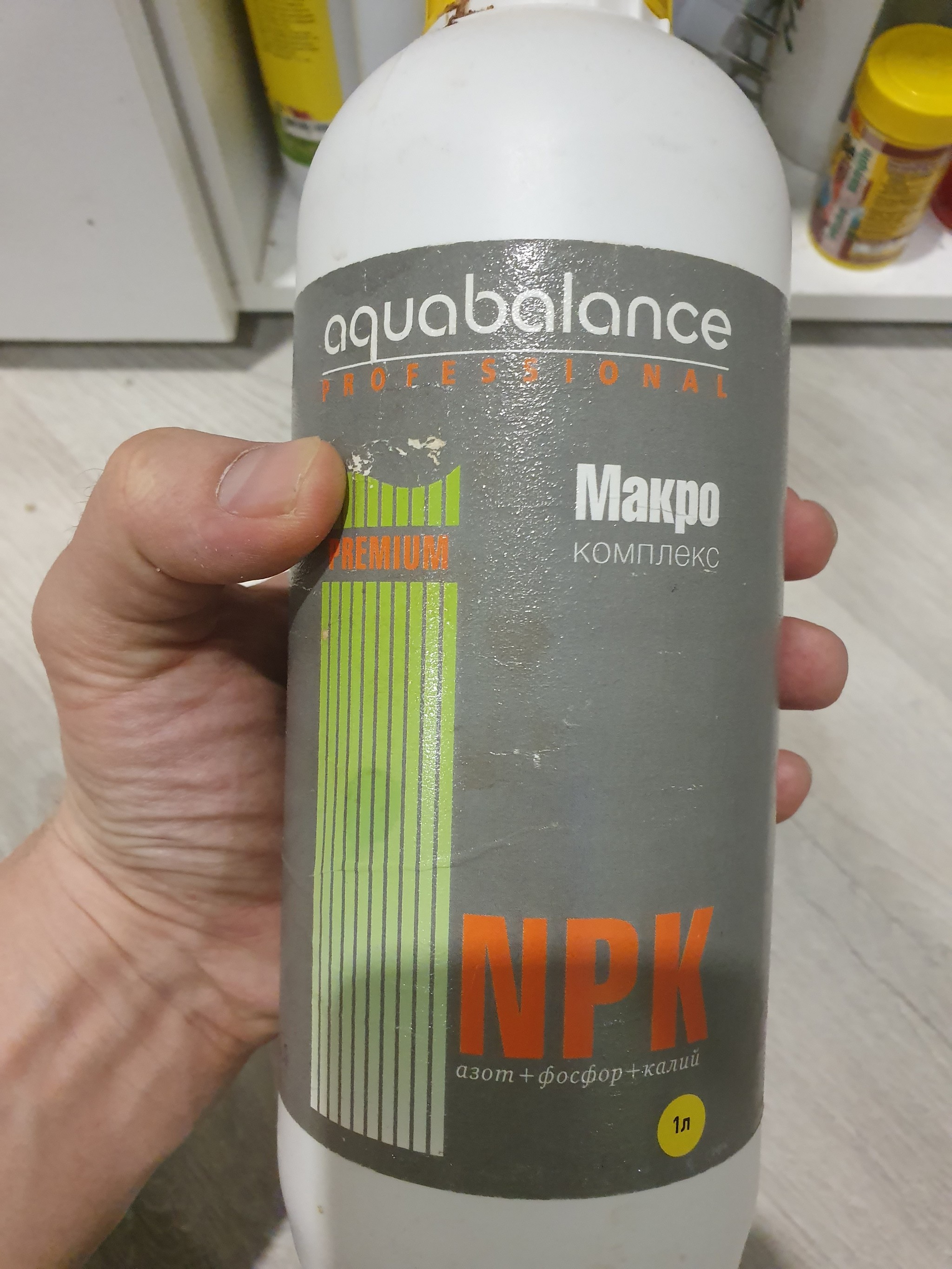

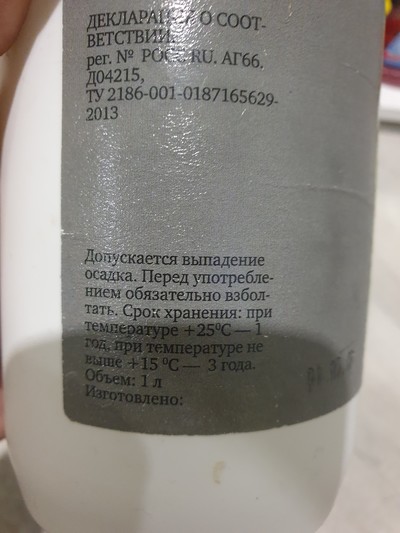

Линейка профи от аквабаланс. Читайте что написано.
Иллюстрация к комментарию
Иллюстрация к комментарию
раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Блин, теперь у меня сомнения)) а если у меня трубочка от системы спускается на самое дно ёмкости с удо? Т.е. забор Удо идёт с самого дна. Просто никогда не взбалтывал раствор, когда вручную вносил Удо...потому что в инструкции к моему Удо ничего про взбалтывание не было написано.
показать ответы
0
DELETED
Автор поста оценил этот комментарий
Линейка профи от аквабаланс. Читайте что написано.
Иллюстрация к комментарию
Иллюстрация к комментарию
раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Прочтите про Удо от амазонии например (микро/макро/калий) никаких слов о осадке и взбалтывании нет. Спросил у тех ребят, кто самомесами занимаются -- тоже не взбалтывают. Но они делают без использования консерванта, поэтому делают примерно на месяц.
0
DELETED
Автор поста оценил этот комментарий
Автор, все хорошо, но вот самый большой минус, из-за которого я отказался от автодозаторов пока что, это то, что удобрения перед внесением нужно хорошо взбалтывать, а то эффективность внесения будет минимальна. И плюс ко всему эти насосы сильно зависят от давления на входе (давление столба я имею в виду). Я на шприцах делал, конструкция хорошая, только вот тоже, нужно взбалтывать бутыль, а кто это делать будет, то есть нужен ещё один механизм для взбалтывания удобрений
раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Зачем взбалтывать бутыль? Если в Удо есть осадок -- это неправильно приготовленное и смешанное УДО (ну или из некачественных компонентов сделано, если это самомес). Компоненты не должны выпадать в осадок. И о каком давлении на входе вы говорите? У меня перисталитический насос расположен на 45-50 см (примерно) выше ёмкости с удо. Давление практически одинаково что при полной бутылке, что при уже почти пустой.
показать ответы
0
Автор поста оценил этот комментарий
Ардуину от 12в. запитал без понижающего преобразователя? Я слышал что она работает от 3 до 12в но вот начитался что лучше от 5 до 9в
раскрыть ветку (1)
0
Автор поста оценил этот комментарий
В документации написано, что рабочее напряжение 7-12в, логический 5в. Подключал к пину vin. Можно было бы конечно отдельный источник питания для ардуинки на 5в и подключить его к соответствующему пину, но не стал заморачиваться. Посмотрим на практике на сколько стабильно будет работать от 12в. У меня один блок питания для автодозатора и для китайского контроллера света в аквариуме.
показать ответы
0
Автор поста оценил этот комментарий
Бесплатно делится скретчами, а другие нет? Такое ощущение, что я в каком-то другом мире живу. Это ж блин ардуина, в интернете этих скретчей на все случаи жизни
раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Если гуглить по теме, то будешь натыкаться на видосы, где люди показывают подобные устройства, но при запросе скетча молчат или форумы где ситуация аналогичная. Максимум что я нагуглил это готовая прошивка (не скетч), в которую не влезть, не модернизировать и вообще у меня не работала при загрузке через xload. Хочется больше людей как Alex, чтобы всё в одном месте и проект смог повторить человек далёкий от программирования, но способный держать в руках паяльник.
показать ответы
1
Автор поста оценил этот комментарий

жесть какая! был у меня в детстве аквариум литров 200, так все проще было - эсть какая то херня типа пряжи в воде - плавает, есть пучки которые размножаются типа усиками, как клубника - их корни галькой придавливаешь, они стоят. А вот "высшие, низшие" - вот такой фигни в мое время не было! )))

раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Низшие -- это водоросли по типу бороды, эвглены, сине-зеленые и т.д. Просто есть растения, которые как роголистник -- растут как сорняк без особых условий. А есть такие, что в простой гальке и слабом освещении расти не будут.
0
Автор поста оценил этот комментарий

я понимаю, зачем дозатор жидкости в гидропонике, но зачем он в аквариуме?

раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Автоматизация. Каждый день вливать дозы удобрений. Чтобы высшие растения доминировали над низшими, нужно, чтобы им было что кушать. Лучше, чтобы этой еды было на день. Излишки еды плохо -- еда для низших.
показать ответы
0
Автор поста оценил этот комментарий

Arduino нормально с таким дисплеем работать будет? Вопрос электронщикам, в плане питания

раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Нормально работает. В проекте реализовано автоотключение подсветки дисплея и пробуждение, если крутанешь или нажмёшь энкодер. Питание всех компонентов от 12 вольт.
показать ответы
0
Автор поста оценил этот комментарий
Ну и цена вопроса?
раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Самый дорогой компонент проекта -- перисталитические насосы. За 3 шт. вышло 782р. Кто найдет дешевле, значит будет дешевле.
