Контроллер для авиасимуляторов своими руками

Контроллер для авиасимуляторов своими руками Arduino, 3D печать, Робототехника, Своими руками, Авиасимулятор, Инерционный трекер, Длиннопост, War Thunder

Добрый день, уважаемые Пикабушники! Выношу на Ваш суд разработку контроллера для авиасимуляторов, спроектированную и собранную мной и двумя моими товарищами.

Контроллер авиасимов на Arduino Micro + инерционный трекер на Arduino Nano с акселерометром GY-85 + VR-Box. Пока что первая, сырая, но, тем не менее, уже эффектная версия. Многое еще подлежит переделке, но впечатлений и эмоций очень много.

Узел Педали+РУС начерчен и изготовлен из стали при помощи плазменной резки, всё на подшипниках и газ-лифтах. Оси на датчиках Холла. РУД временно собран из Lego и потенциометра на 10КОм. Рукоятка РУС начерчена и распечатана на 3д принтере.

В WarThunder показания приборов тянутся из игры и выводятся в WEB-интерфейс.

Пока из очевидных недостатков тяжелая ручка управления самолетом с большим ходом. Во первых масса не дает работать возвратным пружинам корректно срабатывать (при сборке под руку подвернулась стальная толстостенная труба, далее будет алюминиевая), во вторых ручка, вероятнее всего, будет укорочена, а механизм джоя поднят выше и уменьшен диапозон свободного хода, пока же трубой стучим по коленям)) Зато ручка "быстросъем", на защелках от пневматики.

Как сделать трекер, хорошо описано во многих статьях в рунете, в том числе и на Пикабу, а в софтвенной части контроллера нам очень помог проект MMJOY2.

Вот, получился такой небольшой сумбур, первопост всё-таки.

Как только рейтинг позволит, выложу видео.

Найдены возможные дубликаты

+38

На втором фото наконечник ручки... хм... будь проклята моя извращенная фантазия

раскрыть ветку 5
+48
Иллюстрация к комментарию
раскрыть ветку 1
0
Иллюстрация к комментарию
+11
Иллюстрация к комментарию
+5

Ассоциации пошли уже с первого фото... Хотя сам люблю симы и джойстики обыденность. Видимо, цвет так влияет.

раскрыть ветку 1
+1
Впрочем, в самом WT в каком-то самолете летчик сидит так, как будто реально хрен тилибонькает)
+26
Иллюстрация к комментарию
раскрыть ветку 1
+25
Сруль?
+29

Ох уж эти изобретатели...

раскрыть ветку 2
+12

Ездят на нем как-то так?

http://pikabu.ru/story/zheleznyiy_kon_5085001

0

Ух ты, настоящий маструбапед :)

+8

Охуеть...

А затраты шибко большие вышли? Дешевле, чем купить заводской набор РУС, РУД и педали?


А, а ручки для триммирования есть?

раскрыть ветку 21
+7

Учитывая, что приятель работает на резке, вышло гораздо дешевле, чем готовые наборы. Ручки в процессе. еще очень многое будет прикручиваться к этому проекту.

раскрыть ветку 5
+2
Отличная работа.
Интересно к БПЛА его приделать можно?
раскрыть ветку 4
0
могу сказать насчёт электроники, кроме FPV очечей всё дёшево.
раскрыть ветку 14
+6

Очечи 500р, внутри телефон.

раскрыть ветку 13
+16

На первой фотке напомнило... Думал ща буит мясо

Красава!

+10

Я тоже думал на ардубине себе геймпады различные делать...
Только вот я пошел дальше.

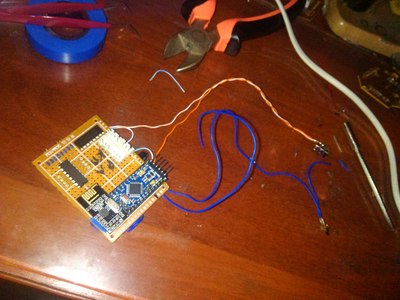

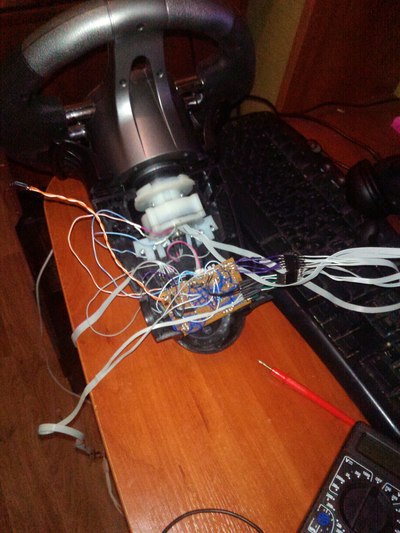

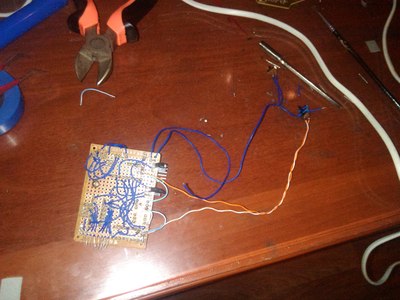

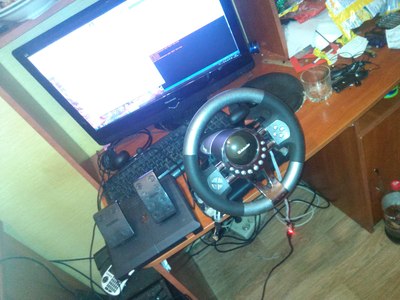

1. Первый проект был беспроводной руль. На передатчике в руле была ардубина про (на той же атмеге328, но без программатора), на приемнике была ардубина про микро (атмега32ю4 которая) с скетчем под джойстик (использовала HID драйвера). Корпус - купил Б/У сломанный руль за гроши.
https://www.youtube.com/watch?v=vREFIXVD870&index=4&... Вот тут первые тесты моей незаконченной UGP, которую я по итогу бросил уйдя в... читайте дальше.

2. Я пошел дальше. Подумал, стоп, если ардубина умеет в HID, может есть еще что-то, что может в HID с меньшими усилиями и большим функционалом? И тогда я наткнулся на статьи на хабре про STM32, а точнее про STM32F103C8T6, которая превосходит ардубину в мощностях в десятки раз, если не в сотни: имеет полноценный USB-FS хардварный модуль, частоты 72-160МГц, 32 бита, RTC и прочие плюшки (х3 UART, х2 I2C, х2 SPI, х2 10 битных АЦП по 9 каналов, х2 ЦАП). Главным же плюсом стало то, что стоит эта плата сейчас 106 рублей. Минус правда тоже есть - надо покупать специальный отладчик, чтобы заливать программы нормально, а не колхозить через UART. Да и программирование уже на уровень ниже - это полноценный МК, а не МК в обертке ардубины, хотя уже давненько заколхозили и STM32 под ардубинный загрузчик и софт, но либы в большинстве своем надо будет править ручками.

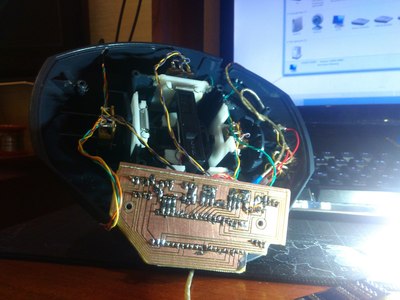

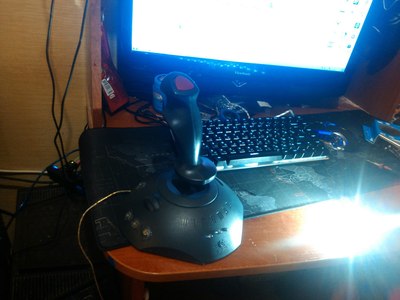

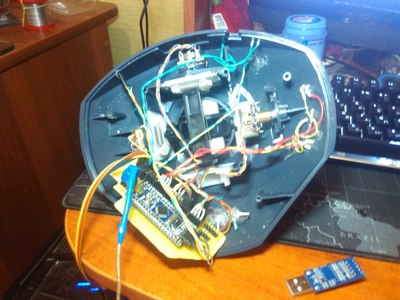

В общем, вот на днях занялся как раз джойстиком, ибо опять же, нахаляву корпус в руки попал. Джойстик использует HID -> DirectInput -> XInput, это значит, что в винде моложе Win2000 этот джойстик определяется без дров (в линуксах и макосях, к слову тоже), так же этот джойстик из-за соответствия стандарту XInput определяется на приставках в качестве XBox джойстика (собственно отсюда и "XInput" дескриптор).
