Компактный ленточный шлифовальный станок Affe 915 для болгарки (гриндер для УШМ)⁠⁠

Давно хотел себе в мастерскую ленточный станок для шлифовки и сведения заготовок и остановил свой выбор на универсальной модели Affe 915: это вариант, который не просто легко использовать, но и вполне можно настроить для своих целей: существуют модули для шлифовки и полировки, приспособления для заточки сверл, дополнительные апгрейды (типа керамической пластины под ленту). В комплекте есть держатель для ножевой заготовки, а также есть возможность переворота гриндера под нужным углом.

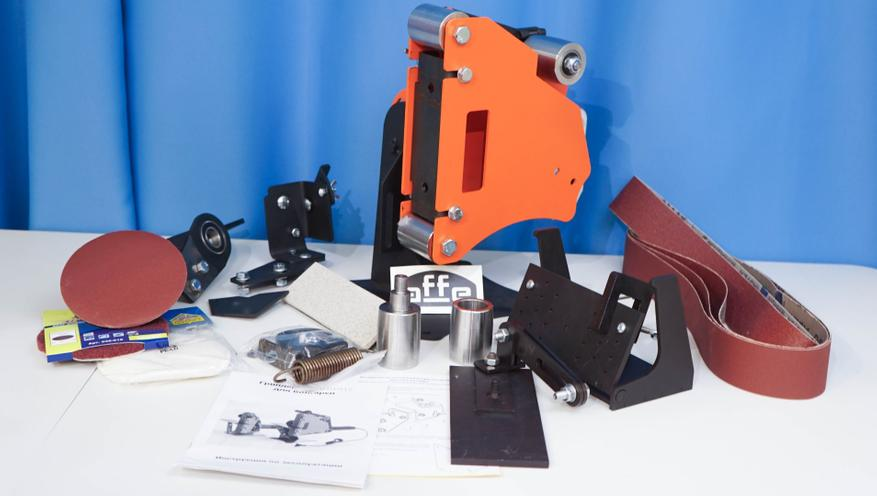

Смотрел я на этот станок довольно долго и наконец-то решился приобрести. Сразу стоит отметить модульную конструкцию и наличие различных «опций», которые можно выбрать для этой модели, а именно: отдельно или сразу в комплекте можно приобрести шлифовальный модуль, заточной столик для сверл, керамическую пластину, набор лент и так далее. Также для работы потребуется УШМ — её нужно приобретать отдельно, но у меня она уже была.

Собственно говоря, пресс от Affe у меня также уже был ранее, так что я понимал, к чему готовиться. В комплекте есть инструкция, а также необходимые детали и крепеж. Можно перед сборкой посмотреть порядок соединения деталей, но и так более или менее понятно. По большому счету, надо установить УШМ с приводным роликом, натянуть ленту.

В моём случае предварительно нужно было установить и керамическую пластину — она служит для уменьшения трения ленты при таких работах, как шлифовка спусков ножевых бланков. Ставится пластина на два винта, отверстия уже предварительно просверлены в корпусе, а крепеж — имеется в комплекте.

При сборке обратите внимание на качающуюся деталь с роликом — она служит для балансировки ленты. Небольшой винт-барашек позволяет отрегулировать наклон ленты при движении таким образом, чтобы не возникал бы эффект сваливания. Что же касается натяжения самой ленты, то сила, с которой ролик оттягивает ленту в рабочее положение регулируется с помощью небольшого винта с пружиной.

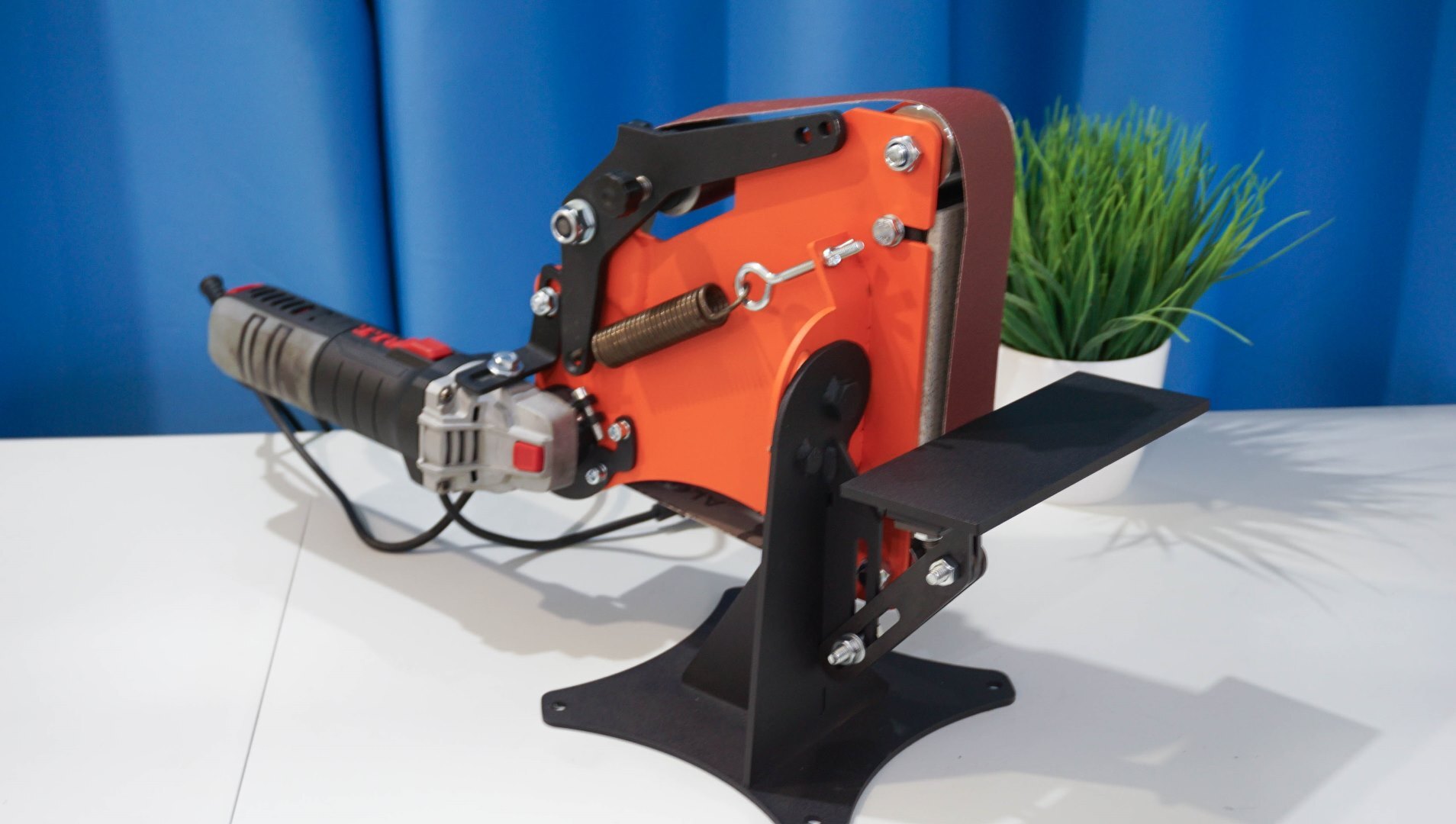

Несколько фотографий собранного ленточного шлифовального станка Affe без установленной ленты и без УШМ, а также с установленной УШМ и лентой. Как видно, габариты совсем скромные и позволяют без проблем размещать такой станок на рабочем верстаке в мастерской или в гараже. А использование беспроводной УШМ позволяет работать и без сетевого питания.

Пара слов про установку «болгарки» на корпус станка. Крепится методом зажима (есть специальное кольцо на редуктор), а также фиксируется в резьбе на корпусе, где должна была устанавливаться ручка для УШМ. Собирается и устанавливается все за считанные минуты. Соответственно, разобрать обратно и извлечь УШМ, например, если она у вас одна, также не составляет проблемы.

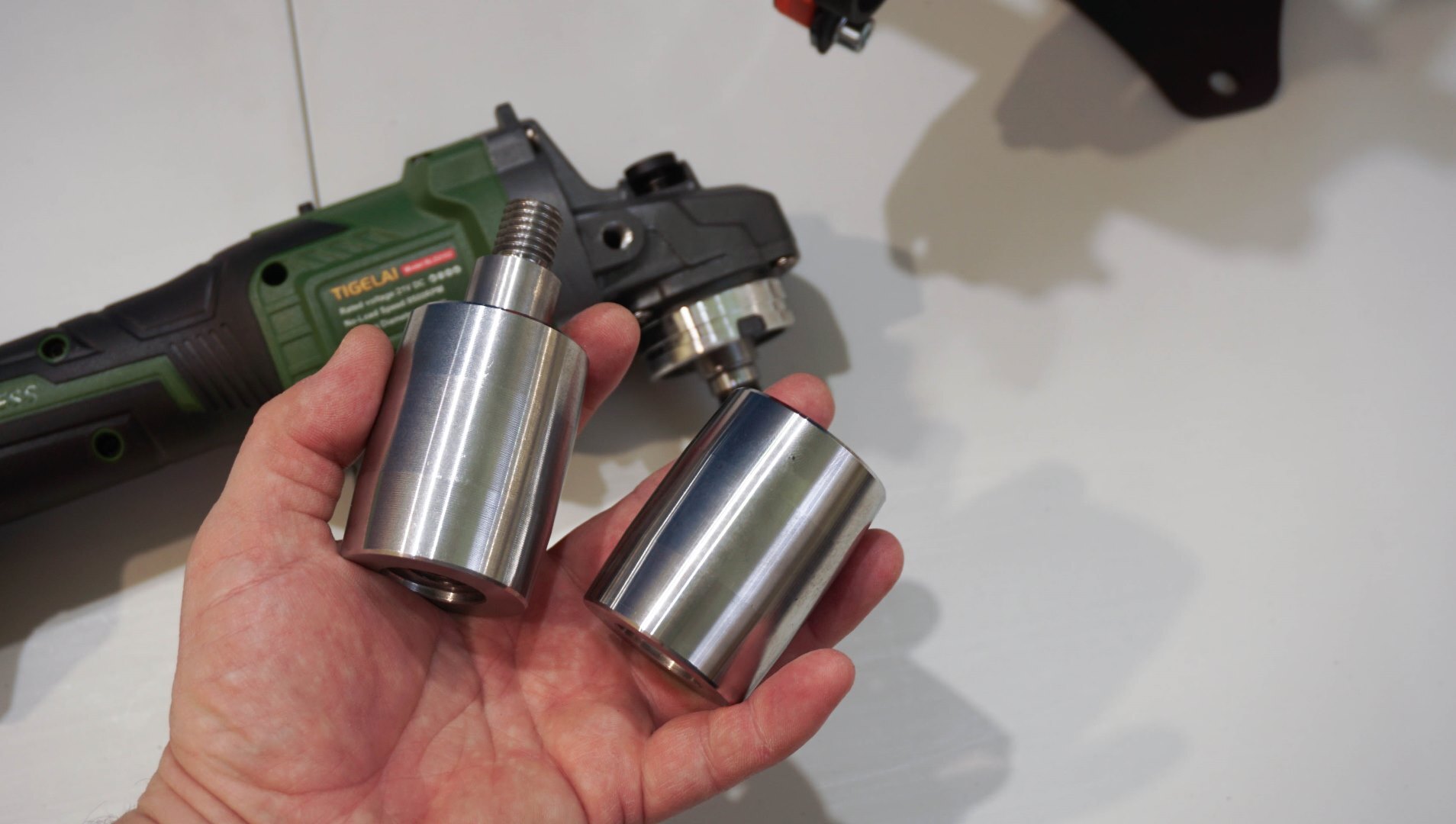

Мне была интересна идея превратить данный станок в многофункциональное приспособление, путем установки различных модулей. В частности, установка шлифовального модуля потребует замены приводного ролика на «болгарке» со штатного на доработанный. Доработка заключается в наличие вала М14 под опорную тарелку.

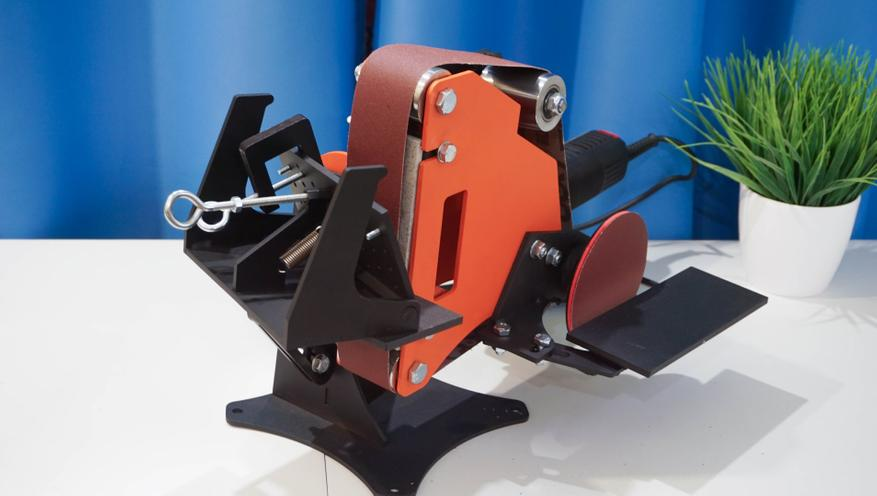

Меняю ролик, затем устанавливаю дополнительный столик для удобства (с откидной конструкцией), а также саму опорную тарелку. Диаметр тарелки 125 мм, используются стандартные шлифовальные и полировальные насадки. На фотографиях три типа насадок на опорной тарелке.

В комплекте брал простое приспособление для сведения спусков заготовок. Представляет собой металлический держатель с двумя ручками, перфорированной пластиной и струбциной. На пластине зажимается заготовка, а с помощью винтового упора можно выставить необходимый угол для заточки.

Собственно говоря, ленточный гриндер Affe 915 собран и готов к работе. Упаковываю его в небольшую сумку, вместе с насадками, УШМ, и запасными лентами, и перемещаю в мастерскую-гараж.

Преимущество подобного ленточного станка — это небольшие размеры и совсем скромный вес. Перенести не проблема. Устанавливаю на стол с перфорированной стальной столешницей, креплю струбцинами перед работой. Если станок не нужен — снимаю струбцины, а сам станок убираю на стеллаж. Так и места не занимает, и работать удобно.

Давно хотел отслесарить заготовку для кухонного ножа (сделать ровные спуски для последующей заточки). Ручка будет деревянная, монтаж всадной на клей.

А также давно лежит заготовка для маленького карманного EDC-ножика, для которого планировал сделать ручку в виде накладок из джинсовой ткани в эпоксидной смоле.

Из доработок можно установить другой двигатель с регулировкой оборотов — в таком случае будет чуть удобнее работать в стационарном варианте, но потребуется адаптировать приводной ролик, благо токарный станок имеется. Также планирую докупить и установить отдельный столик для заточки сверл (опция). Ну и разжиться запасными лентами с различной шероховатостью, включая ленты для тонкой шлифовки и полировки. Покупал ленточный шлифовальный станок Affe 915 у оф. продавца на Я.М.
