Кирпичный мангал в беседке⁠⁠

В продолжение поста про кирпичный мангал Ответ на пост «Цены...»

Хотел показать более полный цикл строительства комплекса в целом, может кому-то пригодится или вдохновит.
Полностью всю работу выполнял один и в течение лета. В основном по выходным ,но не каждые, всё таки лето, часто выезжали на отдых. Также иногда по вечерам будних дней, и был отпуск 2 недели, половину которого посвятил стройке.
Чертеж рисовал в какой то программе для чайников, холодные зимние вечера посвятил этому, времени было полно. Расчитал точные размеры и примерное количество нужного материала.

После определения размеров будущей конструкции (3.6 *3.6 м.) приступил к копке.
Глубина получилась примерно 50 см, ширина 20 см. Нижний слой отсыпан и утрамбован речным песком толщиной 15 см , далее слой щебня 15 , ну и бетон.Между слоями и на землю проложен геотекстиль,чтобы со временем сыпучий материал между собой не перемешивался.

Далее готовил место для будущего кирпичного мангала. Это бетонная плита толщиной 17 см, армированная в два ряда металлической арматурой диаметром 14 см. Нижний слой также отспыпан и плотно утрамбован песком толщиной 20 см, и слой щебня 20. Плита изолирована от фундамента рубероидом.

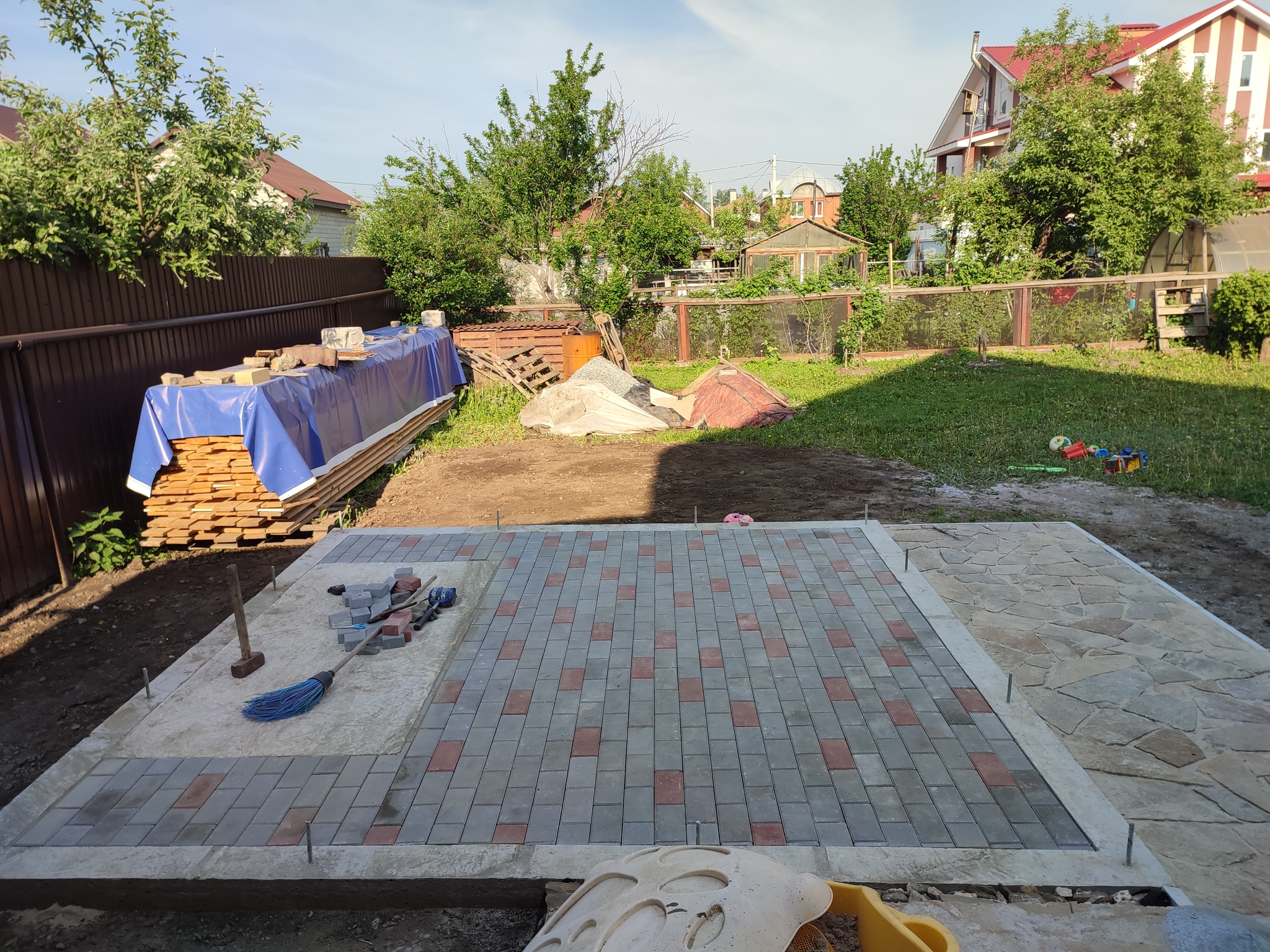

Пока бетон набирал прочность приступил к монтажу дорожки для беседки и будущему полу. После установки бордюров отсыпано щебнем 10-15 см и песок 5 см. Далее дорожку выкладывал из гранитного плитняка , а в беседке- обычная тротуарная плитка. Все слои также проложены геотекстилем.

Земельные работы закончил к середине июня и приступил уже к строительству самой беседки.
Деревянные брусья закрепил по фундаменту и затянул на шпильки, которые были вмонтированы в фундамент еще при заливке бетона. Далее стойки, стропила и другое.

Крыша двускатная, стропила 50*150. Если смотреть по слоям, то сверху вниз : Ондулин, обрешетка, контробрешетка (воздушный зазор для вентляции), Гидро-ветрозащитная паропроницаемая мембрана, стропила.
Ну и параллельно начал делать кирпичную печь.

Как раз ей и посвящен предыдущий пост)

Потом прикинув оставшееся время до холодов и пришел к выводу, что печь не успею сделать, поэтому приступил к завершению беседки, чтобы всё закрыть от снега и ветра.
Далее обшивка обычной дюймовой доской, под которой также проложена гидроветрозащитная мембрана через контробрешетку. Рядом на фото видна похожая хозпостройка,которой 3 года, меня такая обшивка вполне устроила, как эстетически так и функционально. Доска обработана пропиткой в два слоя.

Ну и доделка по мелочи, проем окон и двери, карнизы крыши , уголки

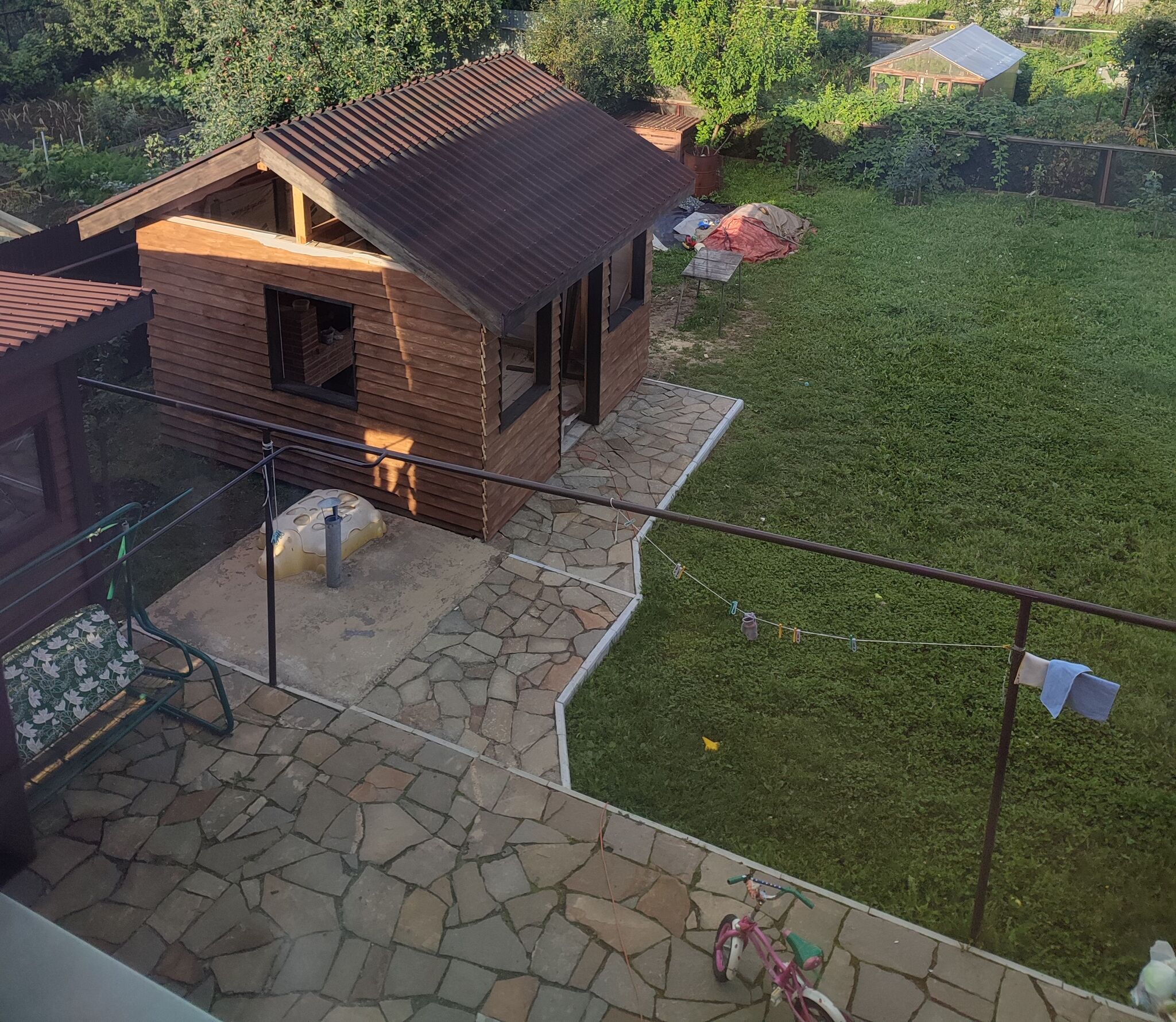

На финише заказал стеклопакеты , три окна глухих, одно открывающееся. Дверь делал сам из досок. И к 1 октября итог на фото.

В следующем году планирую утеплить изнутри ну и печь доделать)

По расходным материалам из основного : песок речной 4 куба 12 тысяч с доставкой;
Щебень 4 куба 8 тыс с доставкой ; арматура 5 тысяч, цемент 6 тысяч, всё дерево 45 тыс(примерно 3.5 куба). Плитка и бетонные бордюры 17 тысяч, ондулин и сопутствующие 12 тыс (13 листов), окна 10 тысяч. Но еще плюсом разная мелочевка в виде шурупов, крепежных элементов , плёнок и другого. В итоге в районе 130 тыс.
По времени, не торопясь работал с 1 мая и по 1 октября. Но план успел выполнить)
В целом трудностей нет, справится большинство при желании. Но опять же, опыт небольшой имеется, на фото видно беседку, хозпостройка, качель, площадка из камня ии другое - всё это делал за последние 3-4 года,поэтому приспособился и уже проще идет процесс строительство.

Если имеются вопросы, то отвечу! Также выслушаю советы, может я где-то недоглядел или ошибся, к критике отношусь адекватно
