Как я телевизор чинил⁠⁠

Значит подарил я родителям телевизор 3 года назад hyundai h-led32et3001. Все замечательно работало. И вот месяц назад мама присылает фото

ну и с каждым днем все темнее. Посоветовался с дипсик что может быть - итог скорей всего подсветка. помучал какие ленты подсветки заказать, затем уточнил у продавца, понадобится ли что еще. Ну и заказал. Затем поискал видео в инете как ее менять. Вот прям мой телек не чинят. похожие только. ну там суть одна. Разобрать - наклеить - собрать. Ну это если утрировать.

Забегу вперед, отчего офигел конкретно. Представьте себе разные машины, кузов везде разный, а движок абсолютно один и тот же. Тут так же. Плата одна, а моделей телеков, которые на ней работают - куча. И везде ценовой дипозон от 8 до 30 к. К примеру, которые смог найти на авито - olto, starwind, econ.

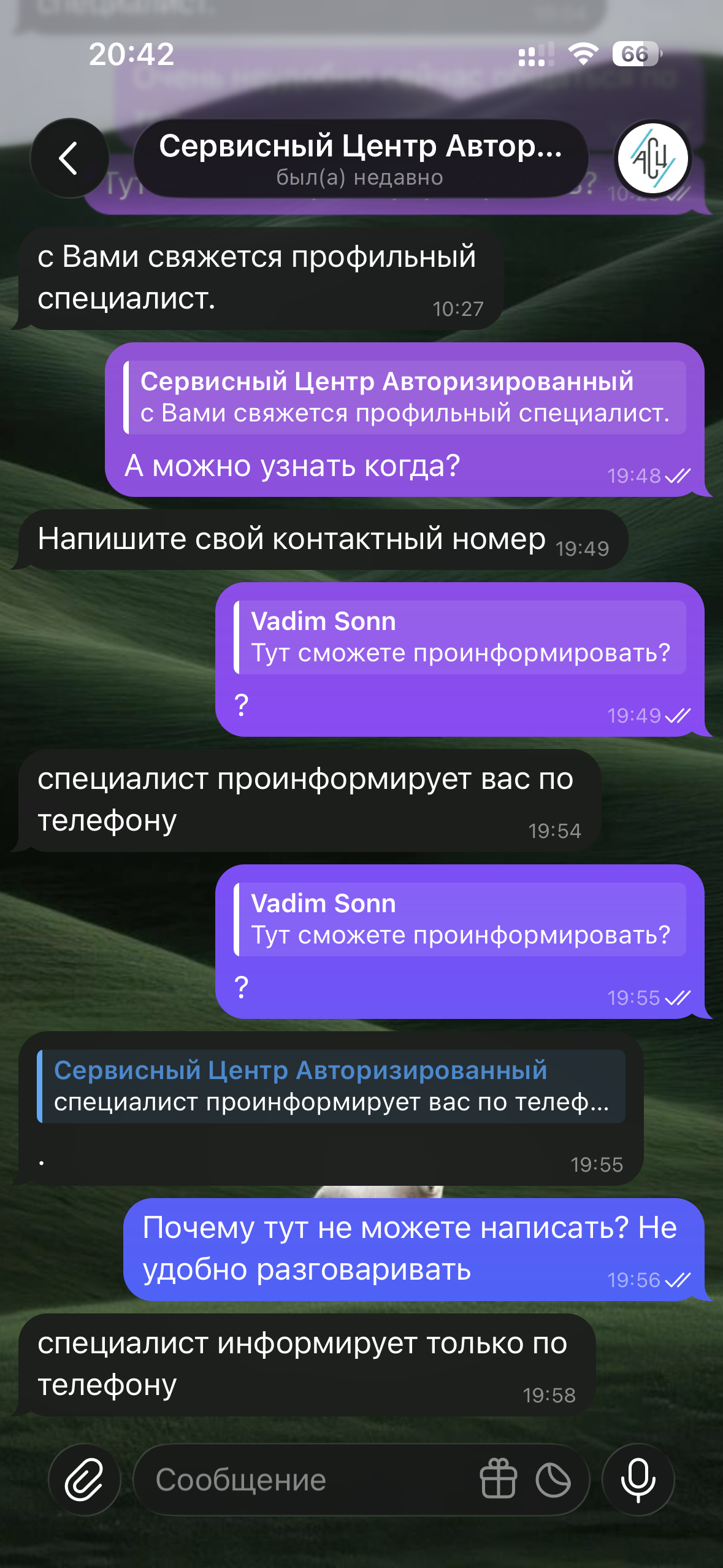

Вернемся. Когда проблема случилась, сначала начал искать мастера. Диагностика от 1000р. везде только звонить. Абсолютно все сайты - только звонить. И такое ощущение что у них один центр по подбору заявок, который распределяет потом.

Чтожжжж, будем делать сами. Видео я насмотрелся, пора и попробовать.

Кладем пациента вверх ж...елезной частью и все болтики откручиваем. К сожалению, тут все построено так, что лента подсветки приклеена к задней стенке ТВ. А чтоб добраться, нужно снять все что спереди.

фотка платы, чтоб потом можно было собрать все обратно. Кто разбирается - уже может заметить где была проблема. И это (возможно) не подсветка.

Да-да, я каждый шаг фоткал, чтоб потом вернуть все как было. И видео, которые смотрел - очень помогли. Как открутить, где потянуть.

И что самое интересное, что модель побольше, матрица выдвигается из корпуса. Тут отщелкивается рамка. По фото выше - отключаем шлейф матрицы и снимаем ее.

Что-то напоминает. Какую-то известную группу с сокращенным названием =)))

пример старой и новой подсветки.

Все поменял и собрал обратно. Иииии все тоже самое. Не светится. И наш дикпик.. дипсик - говорит - проблема в плате. А именно на плате в самом вверху, где идет провод на подсветку - напряжение 0В. А должно быть +-20В.

БАХ - бьет током. а не надо кондеры пальчиком трогать. №;%!

Осматриваю визуально плату.

БАХ - бьет током. а не надо кондеры пальчиком трогать. №;%!

Замечаю самого жирного. Возможно виноват он.

БАХ - бьет током. а не надо кондеры пальчиком трогать. №;%! Да сколько можно, когда уже они разрядятся об меня.

Но тут мои познания в диагностике кончаются. Да и дипсик не может однозначно ответить что смотреть. Говорит - ну раз вздулся - надо менять.

Заказал на озоне новый конденсатор, паяльник для схем (у меня большой очень для плат), заодно еще давно хотел линзы увеличительные для плат. А тут все сложилось. В общем, перепаял. на выходе 10В. И снова к диксику за советом. Его ответ - плата умная. Зачем ей напрягаться, если потребителя нет. Вот и показывает 10В, в не 20В. Наверное. ну лааадно.

Прошел месяц....

Сегодня поставил плату на место. Не собираю. На выходе 20,4В (я не знаю почему так). Включаю телек. Картинки нет. Походу не помогла перепайка. телек на пульт реагирует. Еще и звук пропал. Ладно. Надо плату менять. Других идей нет. На авито от 1200р платы. А телек с битой матрицей от 600р =))))

Но нужно проверить все. Приходит ли напряжение на ленту. Все разбираем. А на ленте 0В. пупупу. Прозвонил провод - все ок. В итоге - я плохо вставил коннектор подсветки. Собираем все обратно. Включаем - и все работает. А звука не было, потому что колонки открутил.

Так что я такой крутой мастер.

Благодарю всех мастеров, что делятся видео с ремонтом, советами и видеоинструкцией. Ваша помощь бесценна и помогла мне сэкономить куча денег на ремонте. Среди них - посудомойка, стиралка, бачок унитаза, модернизация бактерицидной лампы и пр мелочёвки.

/NB/ пока этот был в ремонте - стоял маленький телек.

/NB2/ Может кто из знающих сможет подробно рассказать про способ защиты короткого замыкания с помощью лампочки. Как вообще это работает? спасет ли это если, условно, при измерении щупом случайно что-то коротну, она спасет всю плату?
