Как мы лабораторную установку строили⁠⁠

Здравствуйте, товарищи! Особый привет моим подписчикам, которые уже наверняка забыли о моем существовании, но это, пожалуй, и к лучшему, ведь этот пост с предыдущими не связан абсолютно.

Итак, речь пойдёт о сооружении лабораторного стенда, так что если вам не нравятся лаборатории, стенды, и техника вообще, то бог вам судья дальнейшее повествование вас вряд ли заинтересует. У тех же, кого заинтересует и кто в этом разбирается, заранее прошу прощения за возможно некорректную терминологию: я в этом деле новичок и многих названий на русском даже и не слышала никогда.

Ну, понеслась! Краткое вступление, есличё: я учусь в магистратуре в Германии, и для поддержания циркуляции опыта поколений в артериях нашего общества в мой учебный план была внесена практика длительностью от шести недель. Она-то меня и впечатлила настолько, что я решилась сгенерировать немного контента для любимого ресурса (на самом деле, конечно, каша заварена с целью похвастаться и привлечь к себе немного внимания).

Спрашивали ли вы себя когда-нибудь, откуда берутся лабораторные установки? Я тоже нет. Так вот, сначала их, ясен пень, проектируют. Этот этап я пропустила. Мой руководитель говорит, что обсчитывал и планировал наш прелестный мини-заводик около двух лет. А потом, как нетрудно догадаться, их собирают. И тут - тааадаааа! - появляюсь я.

Каким образом меня взяли?

Да чёрт знает. Это загадка, достойная встать в один ряд с тайнами появления жизни на Земле и бесследного исчезновения носков в стиральной машинке.

В общем, пройдя недолгий путь от собеседования в главном офисе до нашего уютного технического крыла (см. рис. 2), я попала в лабораторию.

Рис. 2. Путь из главного офиса в лабораторию

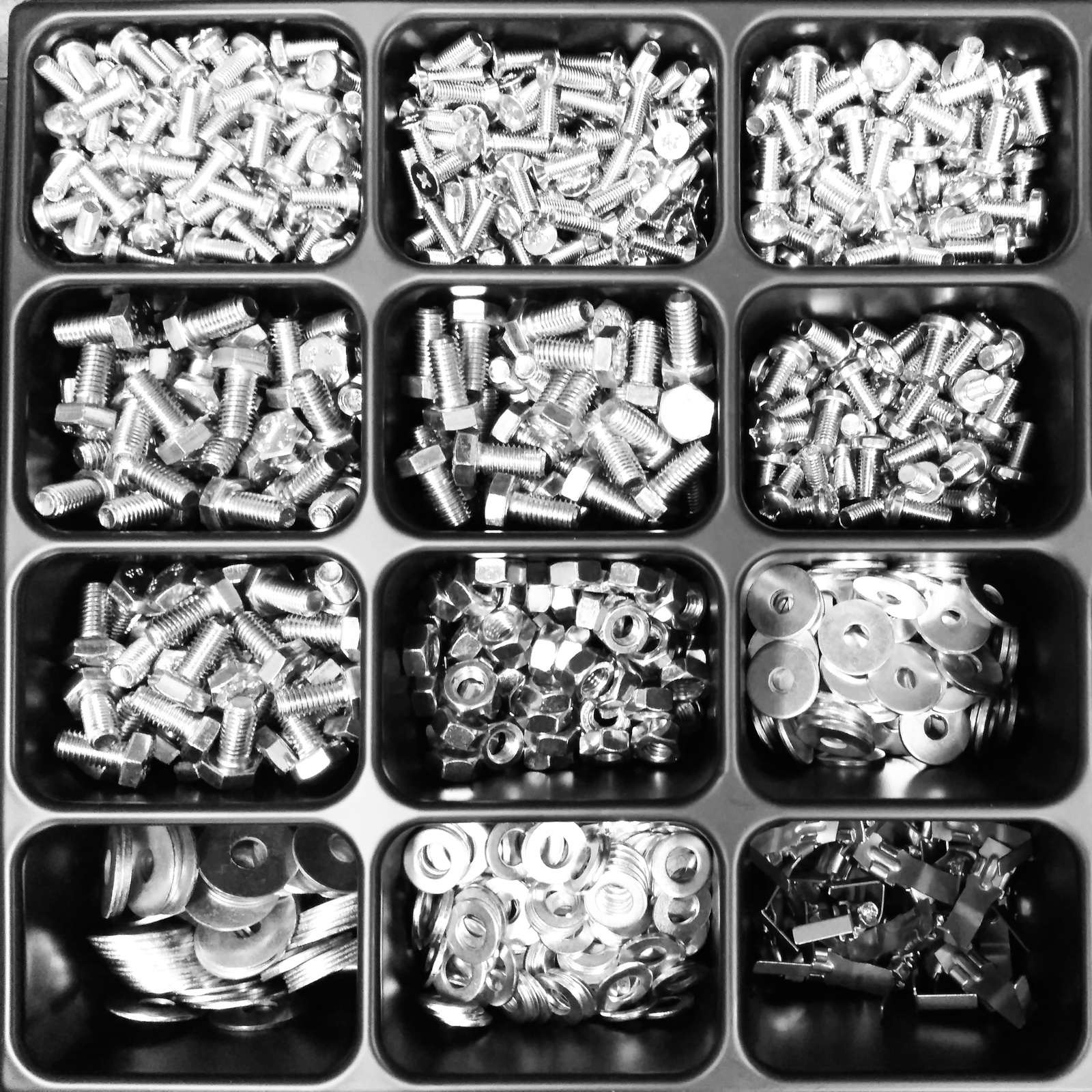

У нас было 2 больших реактора, 75 метров стальных труб, 5 теплообменников, полкоробки датчиков и гора вентилей, фитингов и всего такого, всех цветов, а ещё канистра термомасла, бочка дистиллированной воды, ящик крепёжных комплектов, пять мотков кабелей и две дюжины упаковок обжимных гильз. Не то, чтобы это всё было нужно в строительстве установки.. Нет, всё это как раз таки и было нужно. Кроме того, мы располагали функциональной схемой устройства, выглядящей в глазах неофита такой же запутанной, как клубок змей на голове Горгоны, и потому почти такой же ужасной, примерными солидворксовыми зарисовками расположения элементов в пространстве, бесценными советами коллег из соседних лабораторий и универсальной рабочей силой в лице двух студентов, один из которых больше озадачен надвигающимся дипломированием, чем подработкой в лабе (это не я), а второй пока вообще не понимает, что происходит и как он здесь оказался (это я).

На момент моего появления Маркус (насяльникэ) и Нико (он же Колян, тот самый первый студент) уже построили основной каркас шкафа, подвесили реакторы и парочку теплообменников (вот эти вот огромные алюминиевые огурцы на фото ниже) и пристроили модуль с компрессором, уже собранный производителем большая чёрная штука позади канистры).

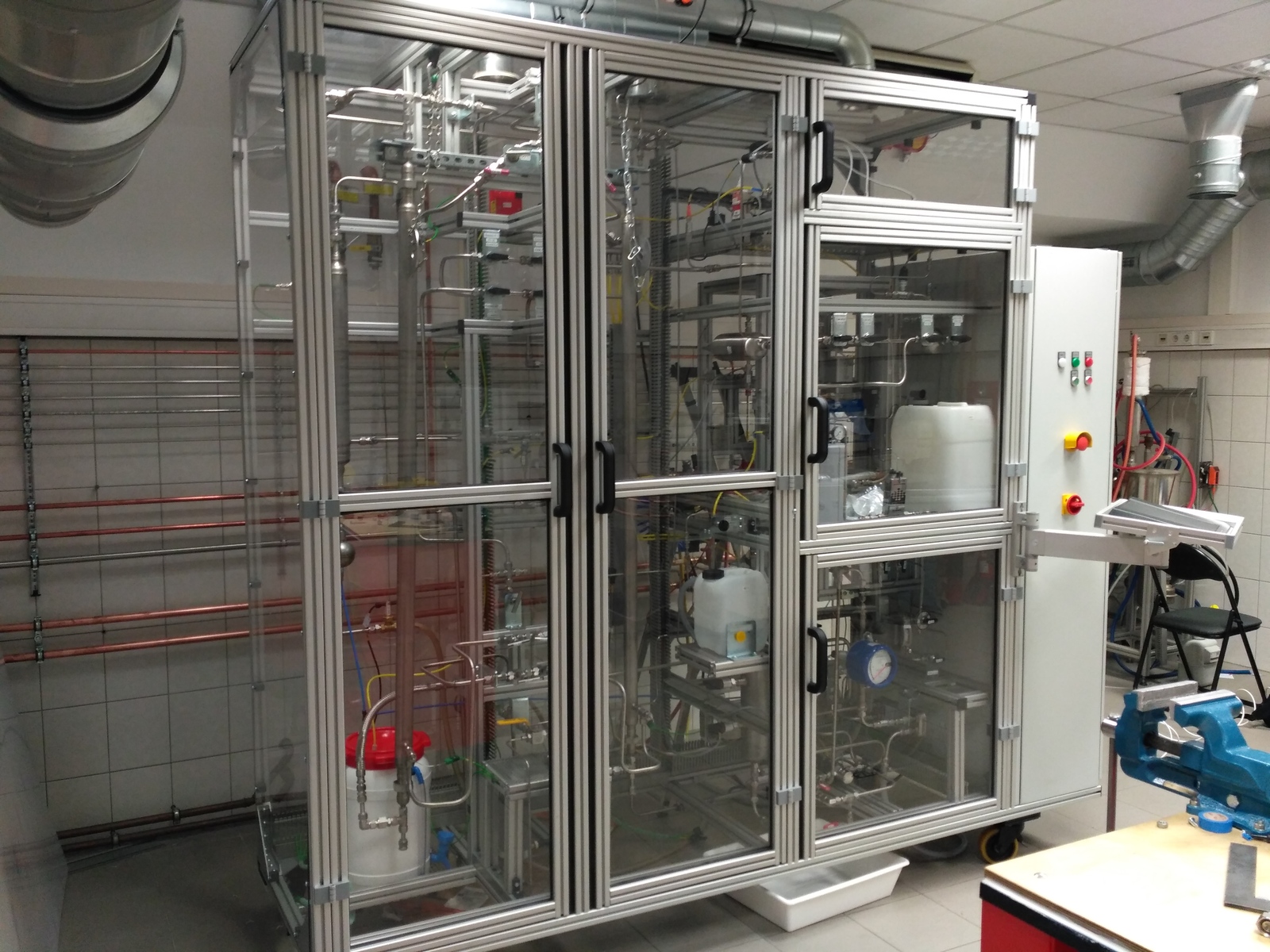

Шеф заглядывал в лабу только три-четыре раза в день, проконтролировать процесс, Нико не спешил посвящать меня в подробности строительства или как-то способствовать моей интеграции (по большом счету, он и не должен был, но, надо думать, нам обоим было бы легче работать, если бы он мне всё же немножечко помог войти в курс дела), так что начало не задалось. А через пару недель Колян наконец свалил в закат, и весь груз ответственности за сооружение стенда упал на мои хрупкие женские плечи) Вот примерно в таком состоянии наша ласточка перешла в моё безраздельное владение:

...И тут вдруг выяснилось, что всё это очень прикольно и дико интересно! В целом, я могу сказать, что моя практика состояла на сорок процентов из, собсно, работы, на тридцать - из чувства удовлетворения от сделанного, и еще на тридцать - из чистого охуевания.

I - Работа

1) Мастерская.

Поскольку до прибытия в лабу я понятия не имела, в чем именно будут заключаться мои обязанности и чем мне предстоит орудовать, первая встреча с дисковой пилой произвела на меня большое впечатление. Вот это прелестное создание:

Впрочем, удивлена была не только я. Поначалу чуваки из мастерской при моем появлении с куском алюминиевого профиля подмышкой выглядели примерно так:

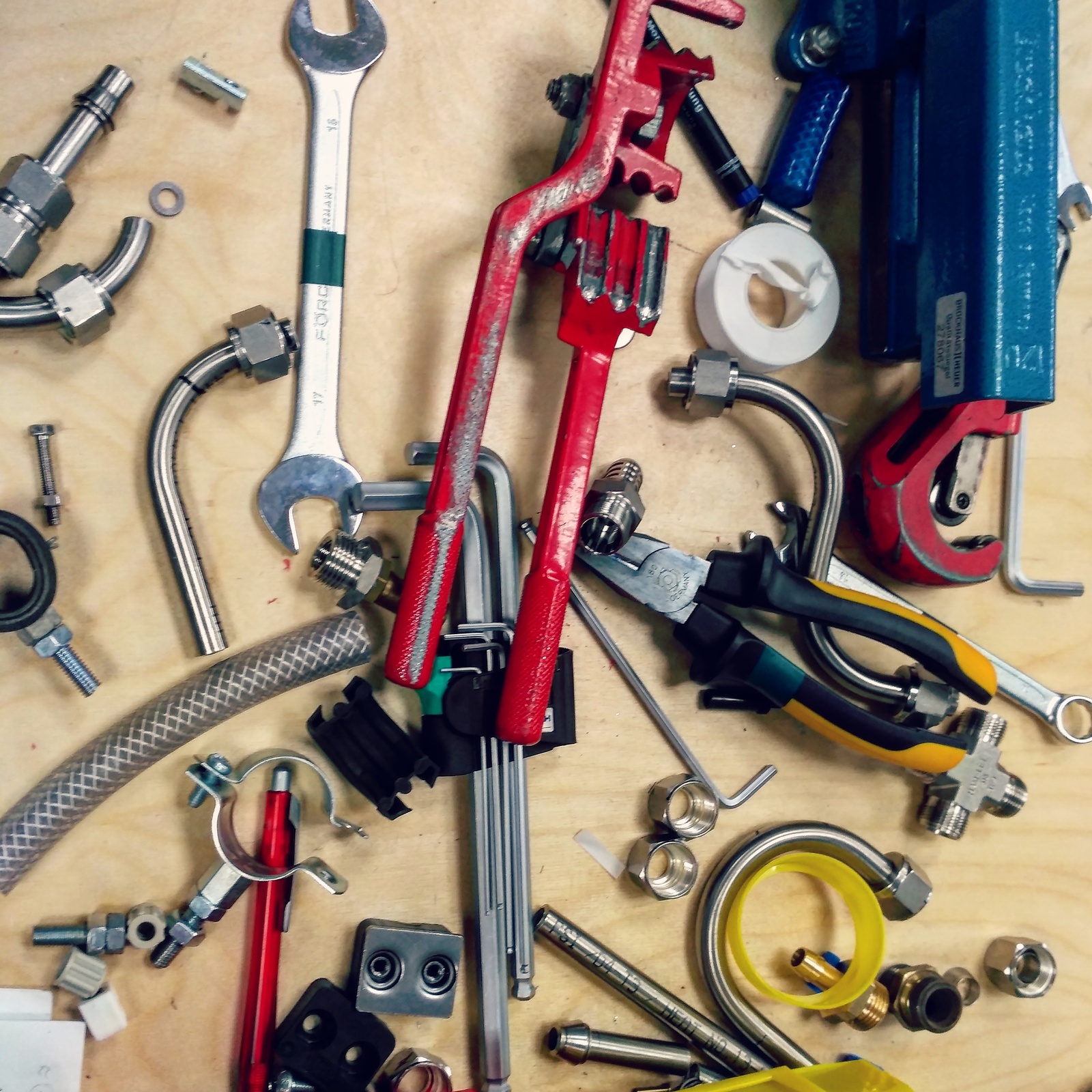

Ну, теперь-то все делают вид, что всё утряслось и мы поладили:) Также мне пришлось поладить с электролобзиком, электродрелью, трубогибом и чёрт знает с чем ещё.

2) Жестокая реальность. Кажется, этим всё сказано) На моих глазах произошло сокрушительное столкновение практики и теории, и угадайте, кто победил. Выяснилось, что в замечательные красочные 3D модели можно заворачивать рыбу, упаковывать хрупкие и бьющиеся предметы или использовать их в еще более нелицеприятных целях, потому что они дают только общее оценочное представление о плане элементов внутри установки. На деле же что-то постоянно куда-то не влезает, что-то важное оказывается скрыто за чем-то не таким важным, где-то вообще, оказывается, не предусмотрены крепления, а вот это, пожалуй, лучше перенести в другую секцию, а то оно тут чёт не вписывается. Некоторые особо каверзные участки перестраивались до 6 раз. Терпение, только терпение... так и дзен познать недолго :)

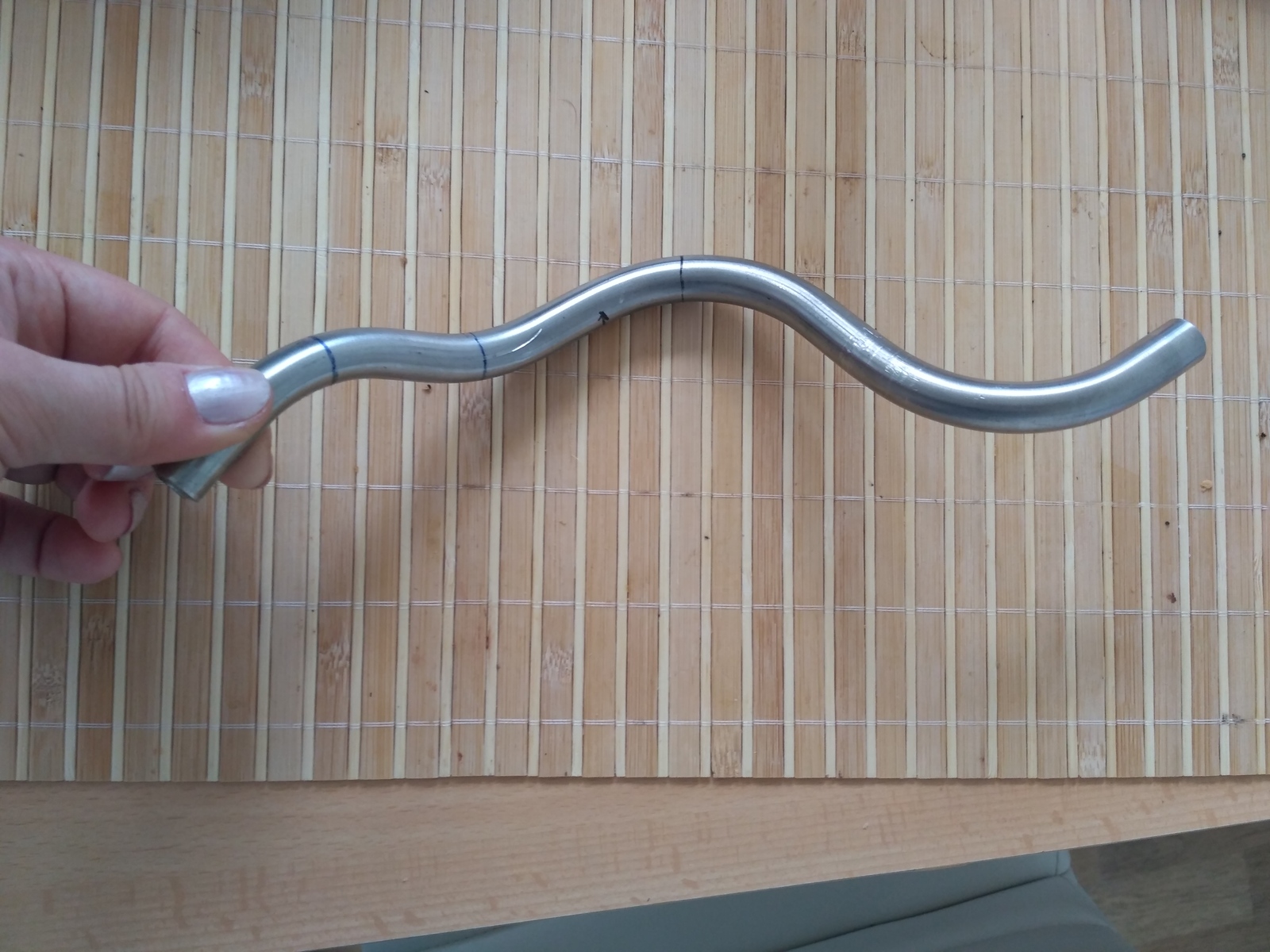

3) Трубы. Если нарезание профилей можно сравнить с беззаботным детством, планирование конструкции - с мятежной юностью, то трубы стали для меня вступлением во взрослую жизнь. Потроха нашего монстра состоят из стальных труб чуть менее, чем полностью, и каждую нужно спланировать, обмерить, обрезать, загнуть и чтобы это всё еще и подошло потом. Вот одна из моих первых поделок (да, я сохранила на память) :

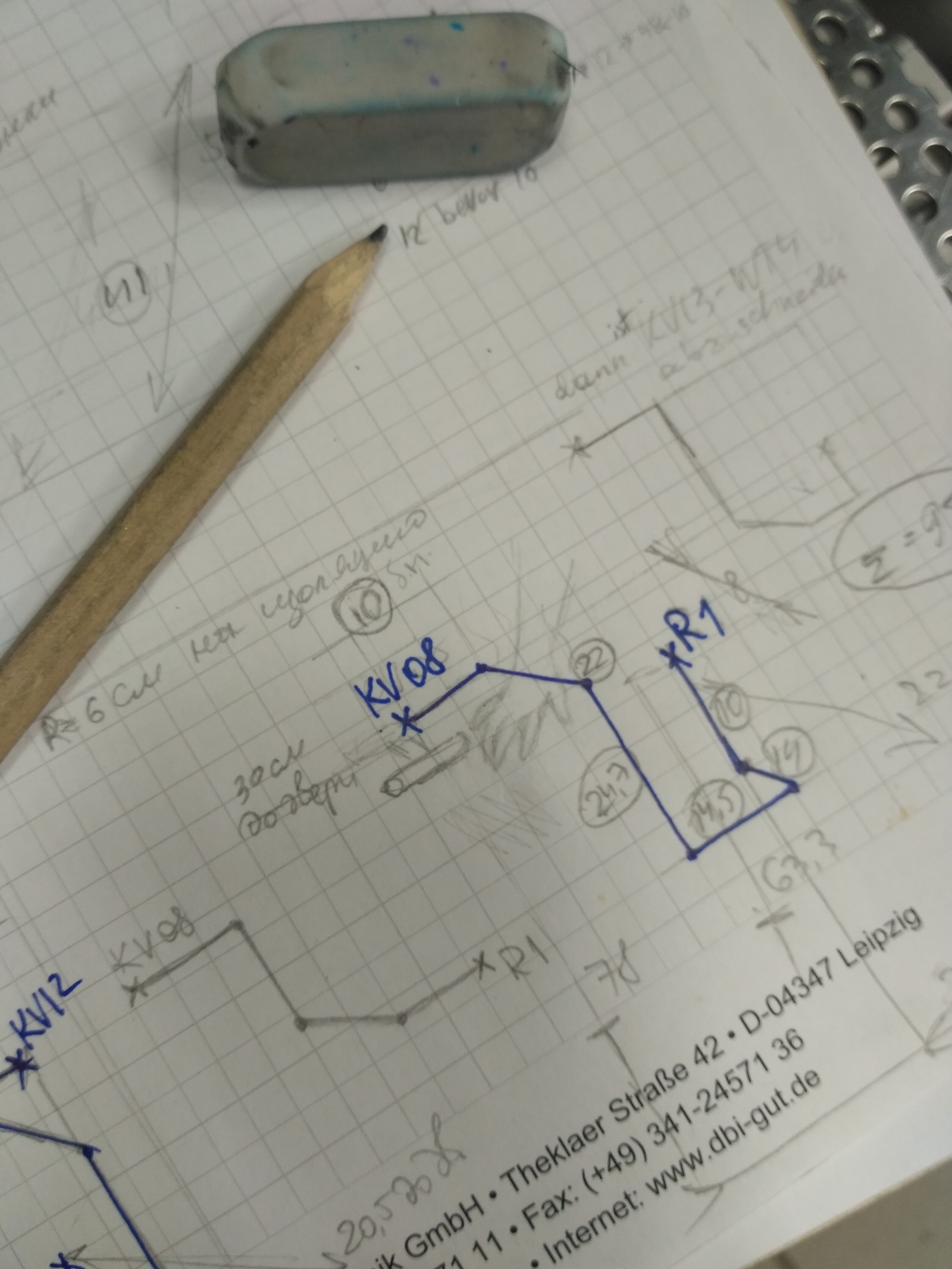

Примерно так я рисовала планы возможных трубных маршрутов:

Внимание, сейчас вам может показаться, что у себя в лаборатории я занимаюсь изготовлением металлических посохов и даже, простигосподи, тросточек. Но на самом деле это не так, не поддавайтесь ложному впечатлению.

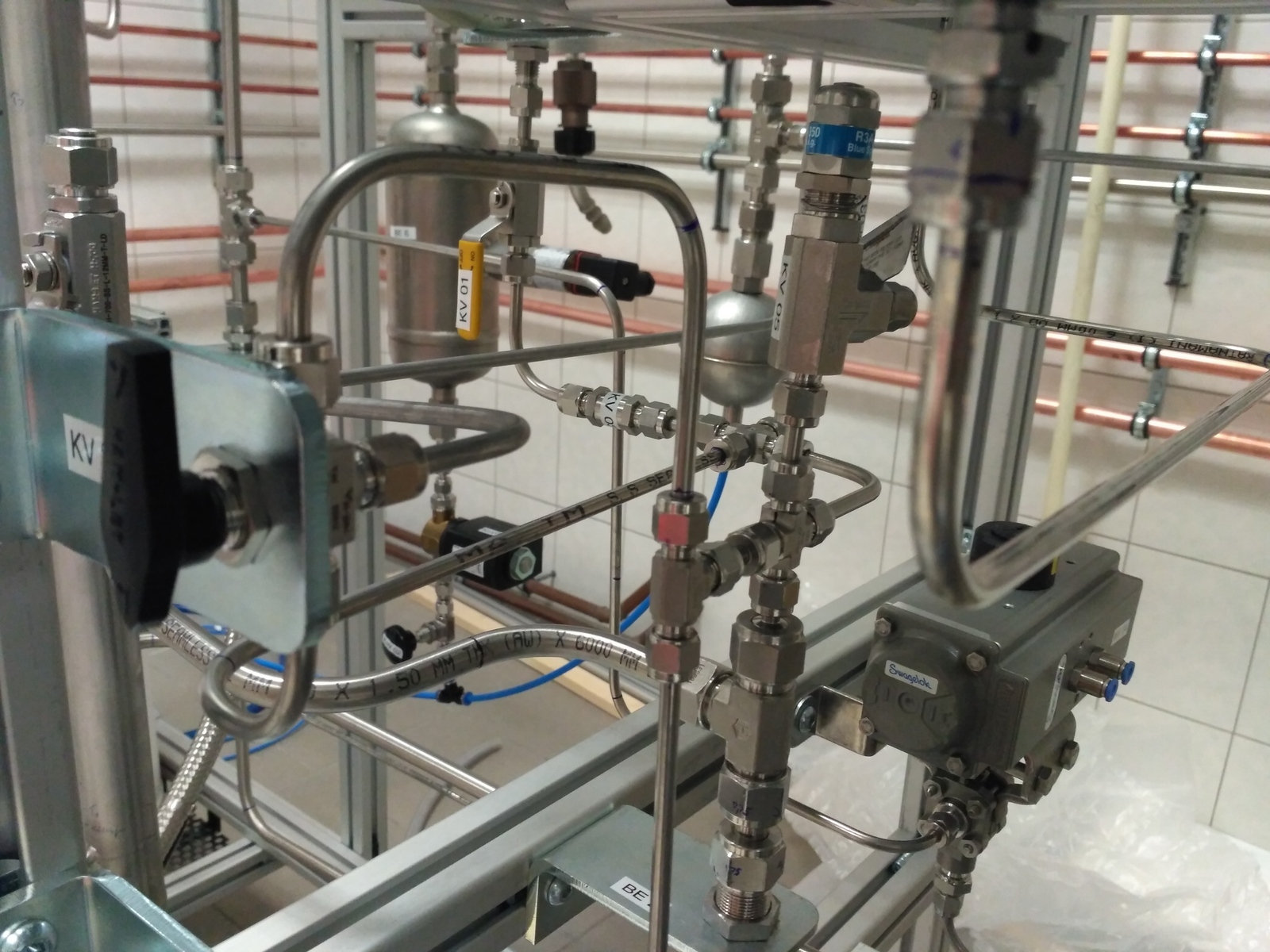

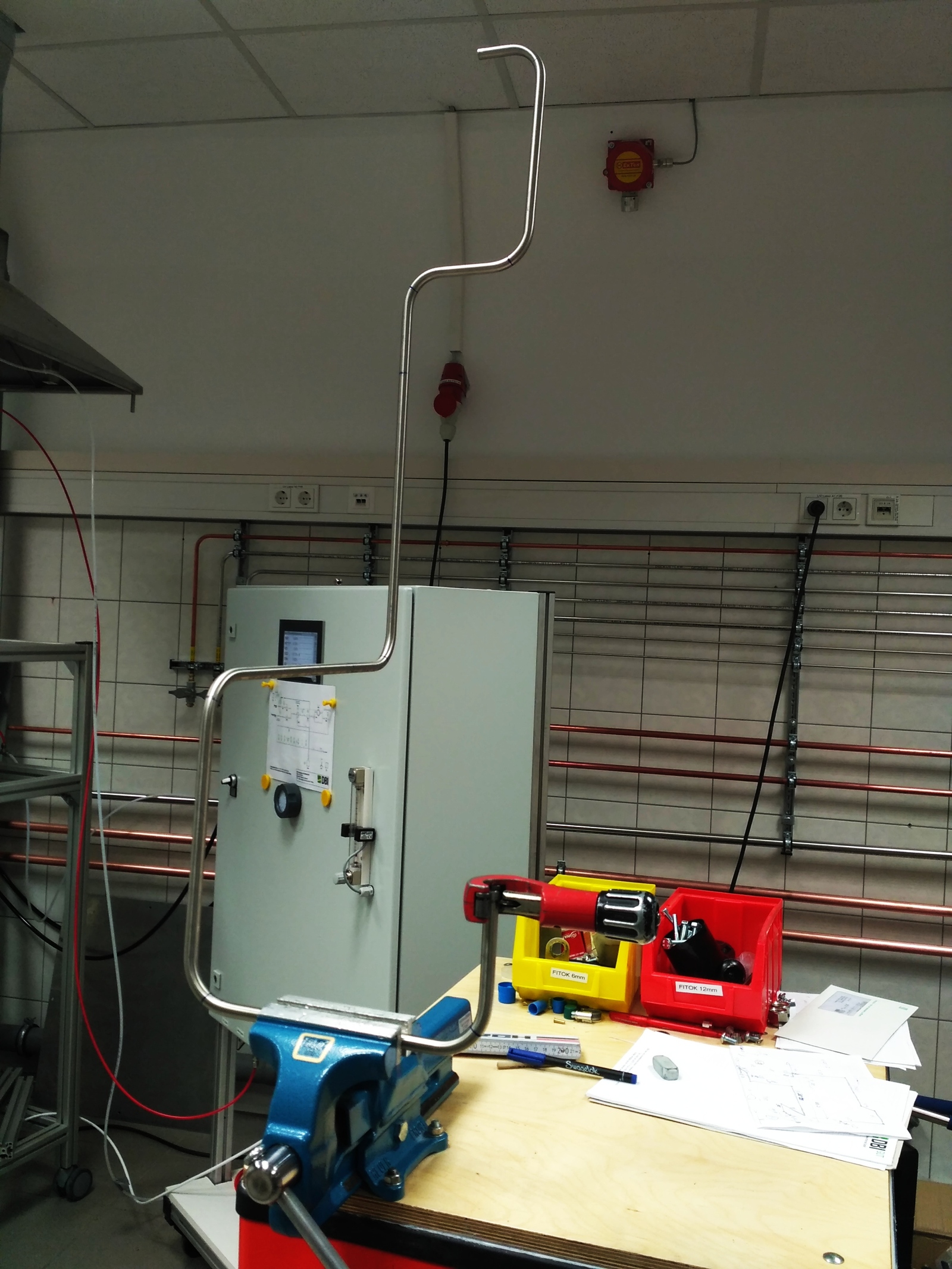

И вот, наконец, одно из последних творений - прогресс налицо:

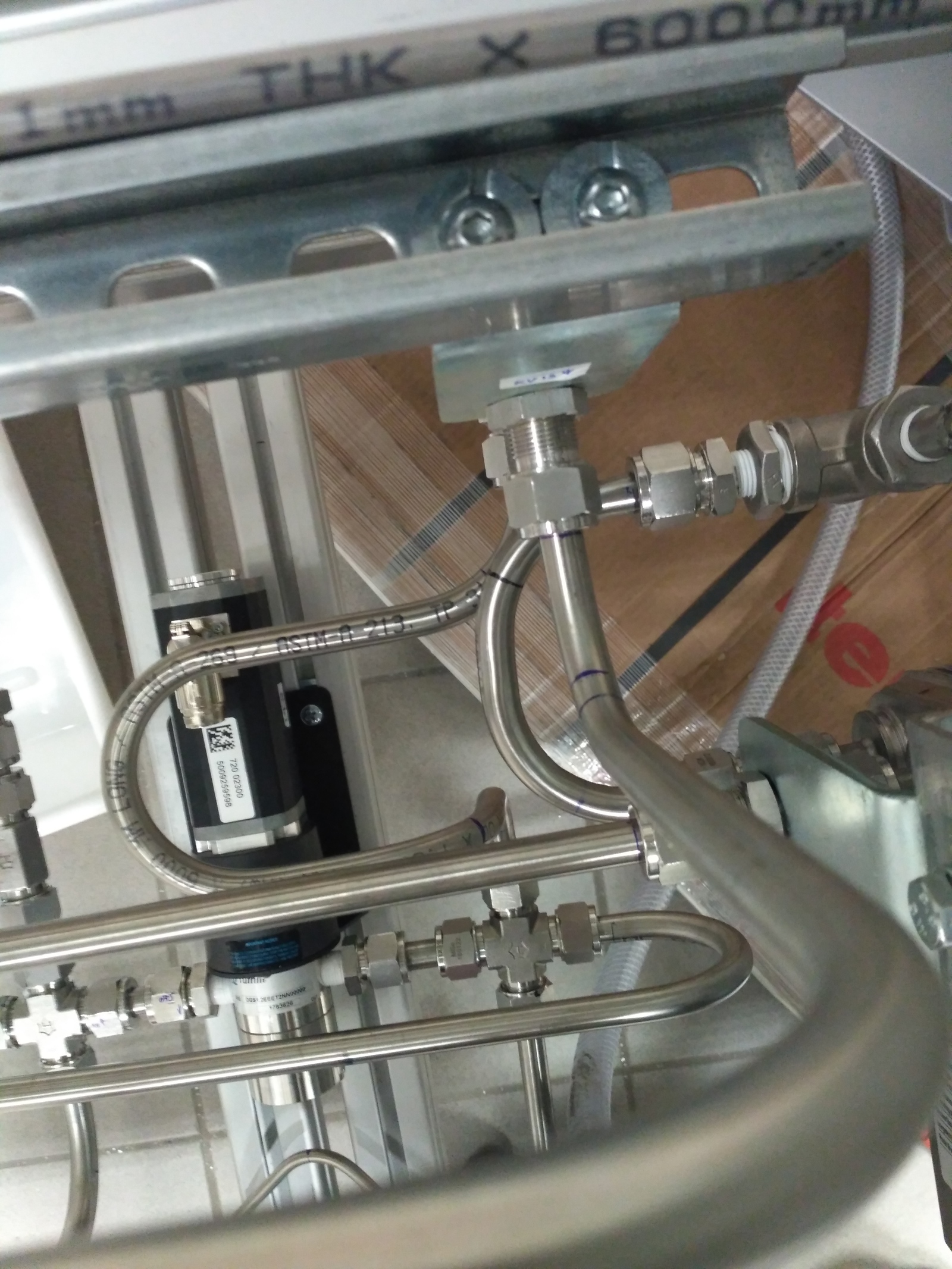

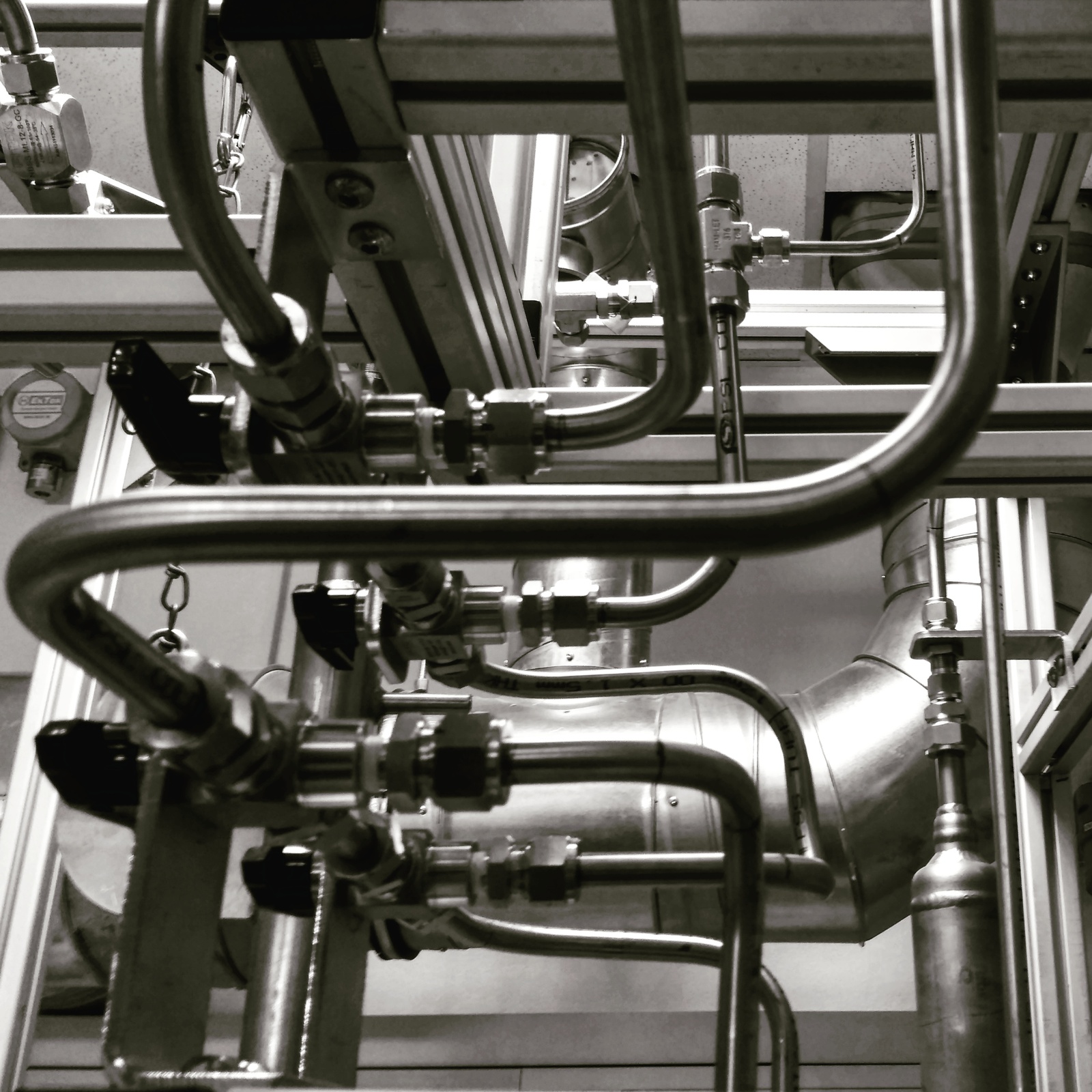

Просто немного трубной порнографии:

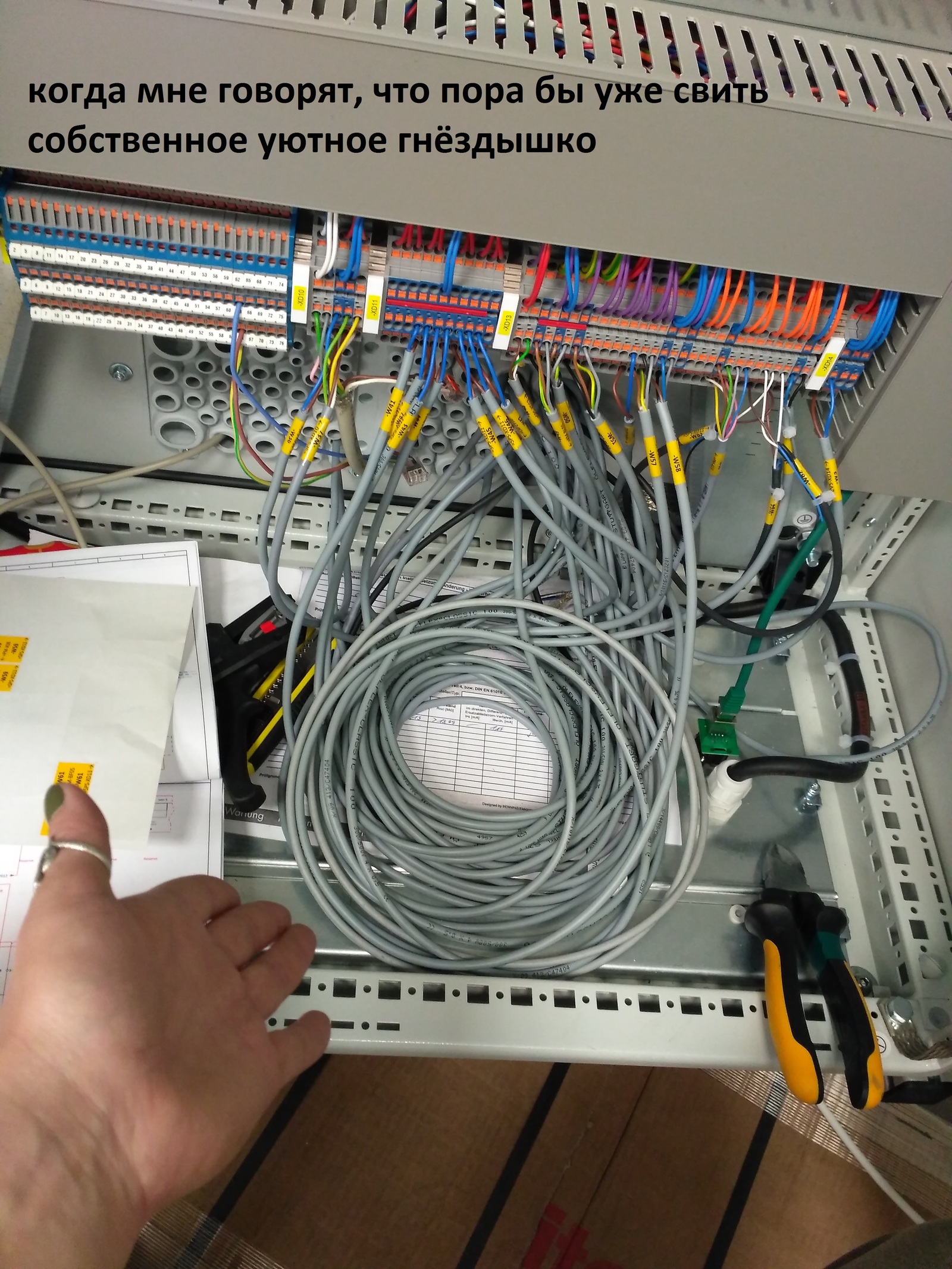

4) Провода. К счастью, шкаф с электроникой был заказан отдельно, его нам строить не пришлось. Зато нужно было подключить туеву хучу датчиков и сенсоров всех мастей. Не то, чтобы это было особенно увлекательно, но после суровых конструкционных работ вдруг окунуться в электрику было в какой-то степени даже приятно.

II - Охуевание

Наверное, любой вид деятельности заставляет людей удивляться время от времени, но когда это что-то новое и необычное, поражаешься вдвойне.

1) Неметрическая система. Да, я в курсе, что кто-то в этом мире еще измеряет расстояние стопами и фалангами пальца, а объем горстями, но я никак не ожидала такого подвоха здесь, в Европе. В любом случае, я была совсем не рада полчаса рыскать по кабинетам, чтобы найти сраные дюймовые шестигранники.

2) Двери. Как много боли в этом слове.

Двери - вечная заноза в заднице. Несущие конструкции немного прогибаются под весом начинки агрегата, и дверные проёмы выходят не ровные и не симметричные. Если дверь вошла в проём, когда ты ее собрал, это не значит, что она подойдёт, когда ее повесят на петли, не значит, что она подойдёт, когда вы вставите резинку-уплотнитель, не значит, что она подойдёт, когда в ней будет стекло. В общем, мы собирали и плакали.

3) Мистическая история исчезновения кусков стекла (нет).

Наш сияющий самовар будет работать под высоким давлением, а потому безопасности ради и эстетики для его полагается обшить плексигласом.  Листы мы заказывали уже нарезанные, их исправно привезли, мы проверили по списку и сложили в хранилище. И вот, в час икс, когда нужно делать главные большие двери, выясняется, что здоровенного куска 220х120 см нет. Просто нет. Мы совершили тур по соседним лабам, экскурс по подсобкам и техническим помещениям (в одном из них мы раньше хранили трубы, потому что они длинные и никуда больше не влезали), но это ничего не дало. Обстановка накалялась. Встал вопрос, не спиздили ли стекло пришельцы а заказывали ли мы этот кусок вообще? Дело отчётливо пахло керосином.

Следствие показало, что "давай возьмём сначала вот тот странный узкий не нужный обрезок и сперва попробуем пилу/дрель/нож на нём" - это и были наши двери. Просто кое-кто при заказе написал 12 см вместо 120. Маршрутка, как говорится, легла.

III -  Удовлетворение от сделанного

Ну что тут скажешь, смотрю я на нашу цыпочку и глаз радуется, и сразу хочется пост на Пикабу запилить:)

В будущем это чудовище послужит для производства углеводородного топлива под высоким давлением в полутехническом масштабе.

Практика моя закончилась, а установку мы так и не закончили. Сейчас я продолжаю строительство в качестве Hiwi - подрабатывающего студента. Даже до холодного пуска еще осталось порядочно работы: тесты на давление, термошнуры, теплоизоляция, потом еще тесты на давление.. Но это уже совсем другая история.

Спасибо всем, кто дочитал мои отрывочные впечатления. Вот вам еще щепотка прикольных фоток.

и маааленький бонус для любителей хорошей музыки ;)

Не бойтесь экспериментировать и ищите себе дело по душе.
