Генератор на туннельном диоде

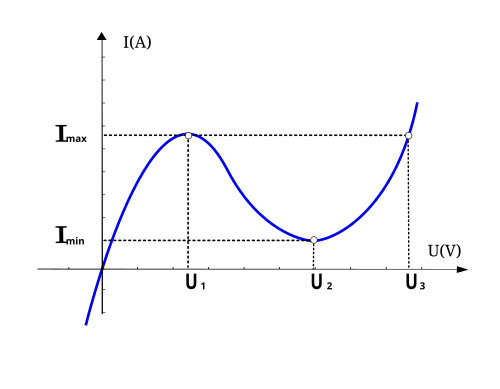

Ещё один старый и странный электронный компонент. Туннельный диод. Диод работающий странно. В обратную сторону он просто проводит ток, пока не сгорит. В прямую сторону имеет область с отрицательным сопротивлением. См. картинку из Википедии, напряжение от U1 до U2. Напряжение растёт, а ток падает.

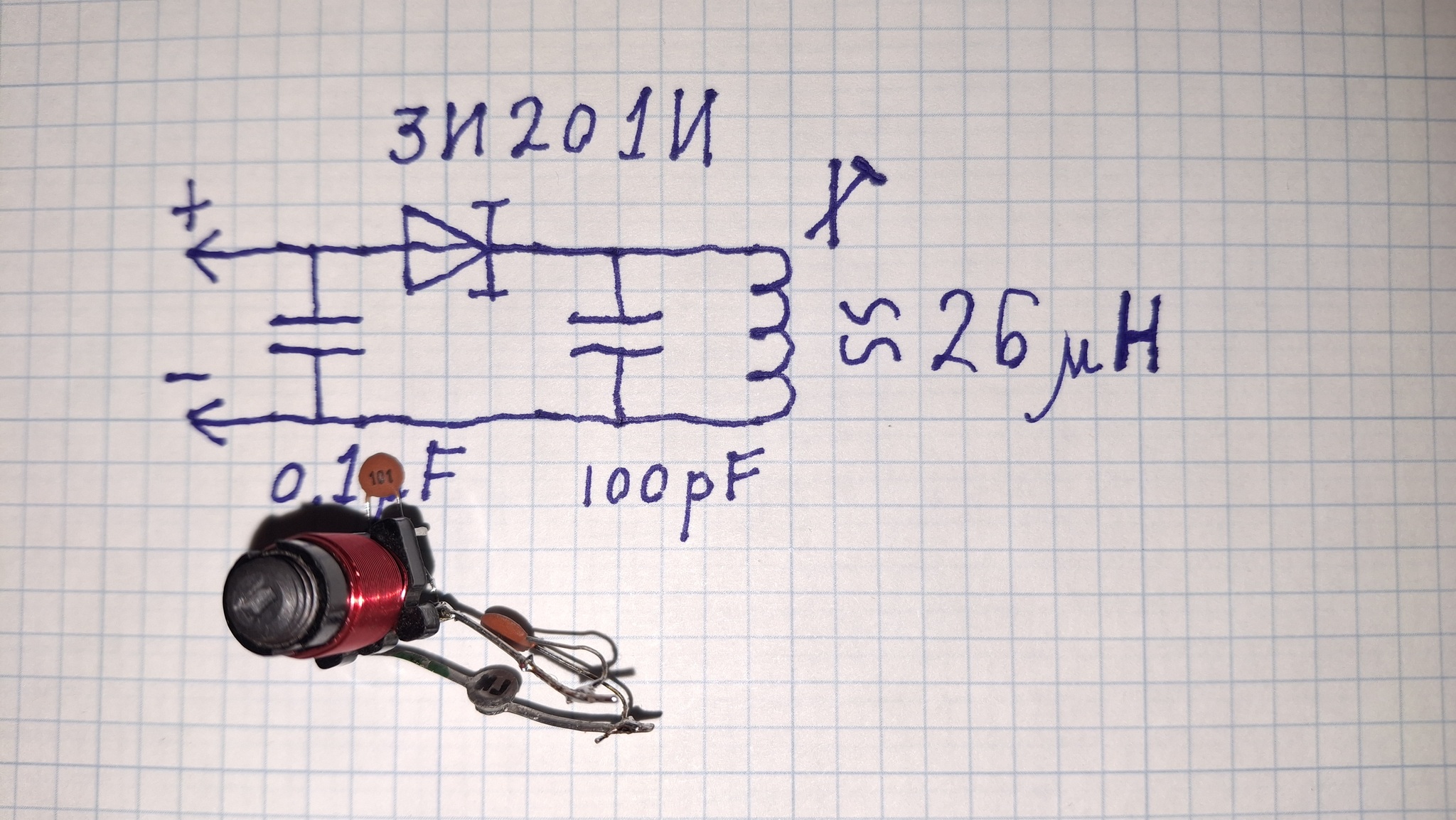

На таком диоде можно сделать простой генератор. Нужно только подключить его так, что бы он находился в области отрицательного сопротивления. Я собрал простейшую схему и подключил к лабораторному источнику питания. Диод использовал 3И201И. Индуктивность покупная, обещано значение от 17 мкГн до 34 мкГн. Выкрутил её сердечник в среднее положение. Конденсаторы с ёмкостью 0.1 мкФ и 100 пФ.

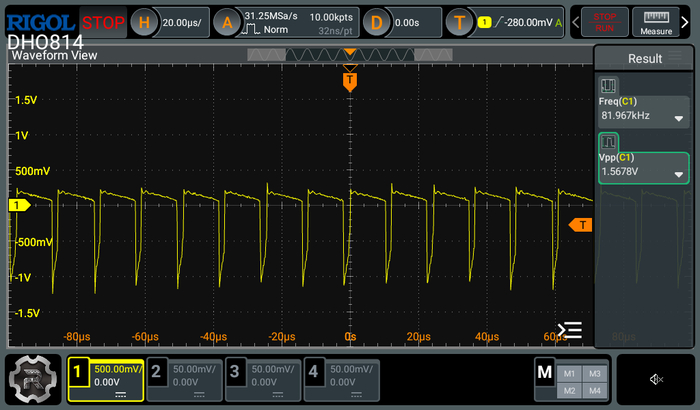

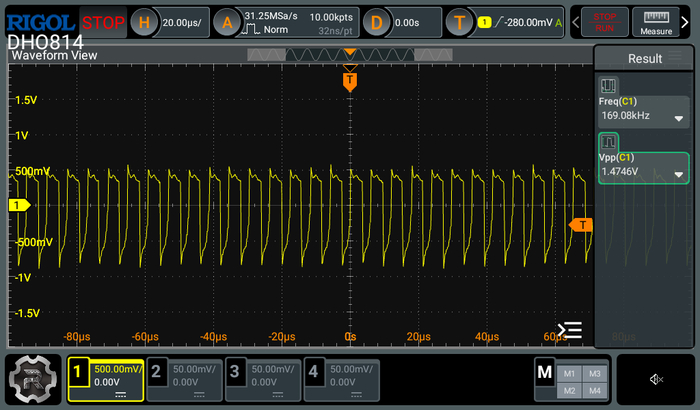

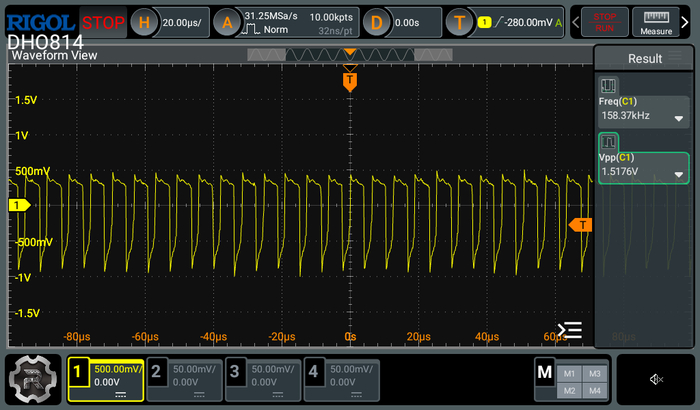

Дальше подключил схему к источнику питания и стал повышать напряжение питания от 0 В до 0.6 В. Начиная с напряжения 0.2 В появились колебания. При напряжении 0.6 В колебания исчезли. На изображениях ниже показаны колебания при напряжениях: 0.2 В, 0.3 В, 0.4 В, 0.5 В. Видно, что частота генерации зависит от напряжения питания. И частота эта получилась очень маленькой. Мешает ёмкость диода и щупа осциллографа. Возможно значение индуктивности другое. Может схема требует доработки, нужно видимо "отвязать" от колебательного контура первый конденсатор.

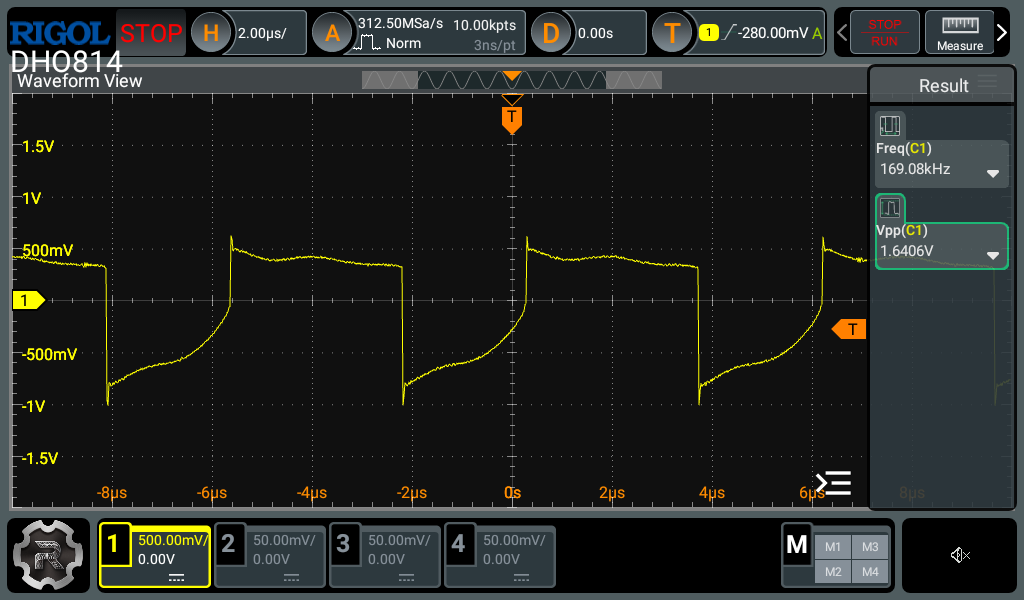

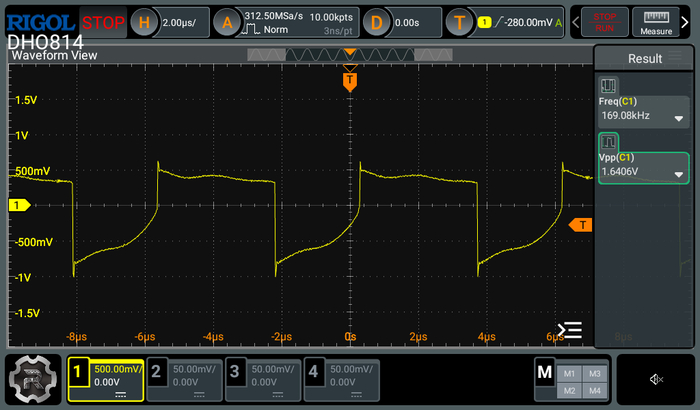

Форма сигнала при напряжении на диоде в 0.5 В. На синусоиду не похоже совсем.
