Давно ничего не пилил. Fender Champ.⁠⁠

Давно ничего не выкладывал своими руками. Лень как то. Расскажу вам о процессе создания лампового усилителя по мотивам Fender Champ.

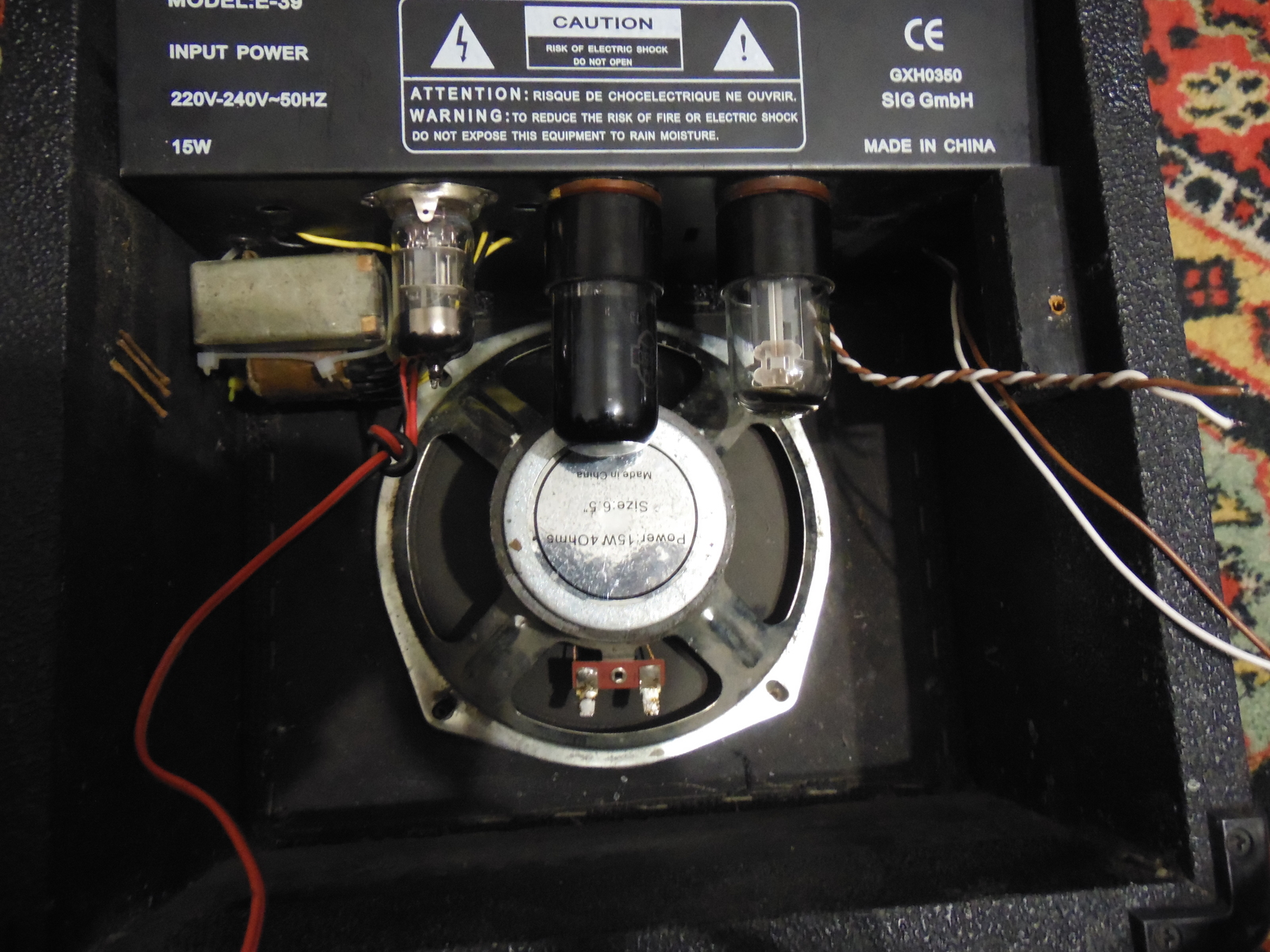

Был у меня халявный Ерасов Е-39,кажется. Играл на нем дома, от нечего делать. Потом попробовал vst-плагины, после которых звучание Ерасова вызывало тошноту, головокружение и приступы тошноты. Было решено переделать под что то ламповое и простое. Выбор пал на данную схему из-за ее простоты и дешевизны. Как видите - тут нету даже темброблока, впоследствии на мой вкус, он и нафиг не нужен оказался.

Начал со сборки турретбоарда, сами турретки из Китая заказаны, текстолит от старого неудавшегося проекта.

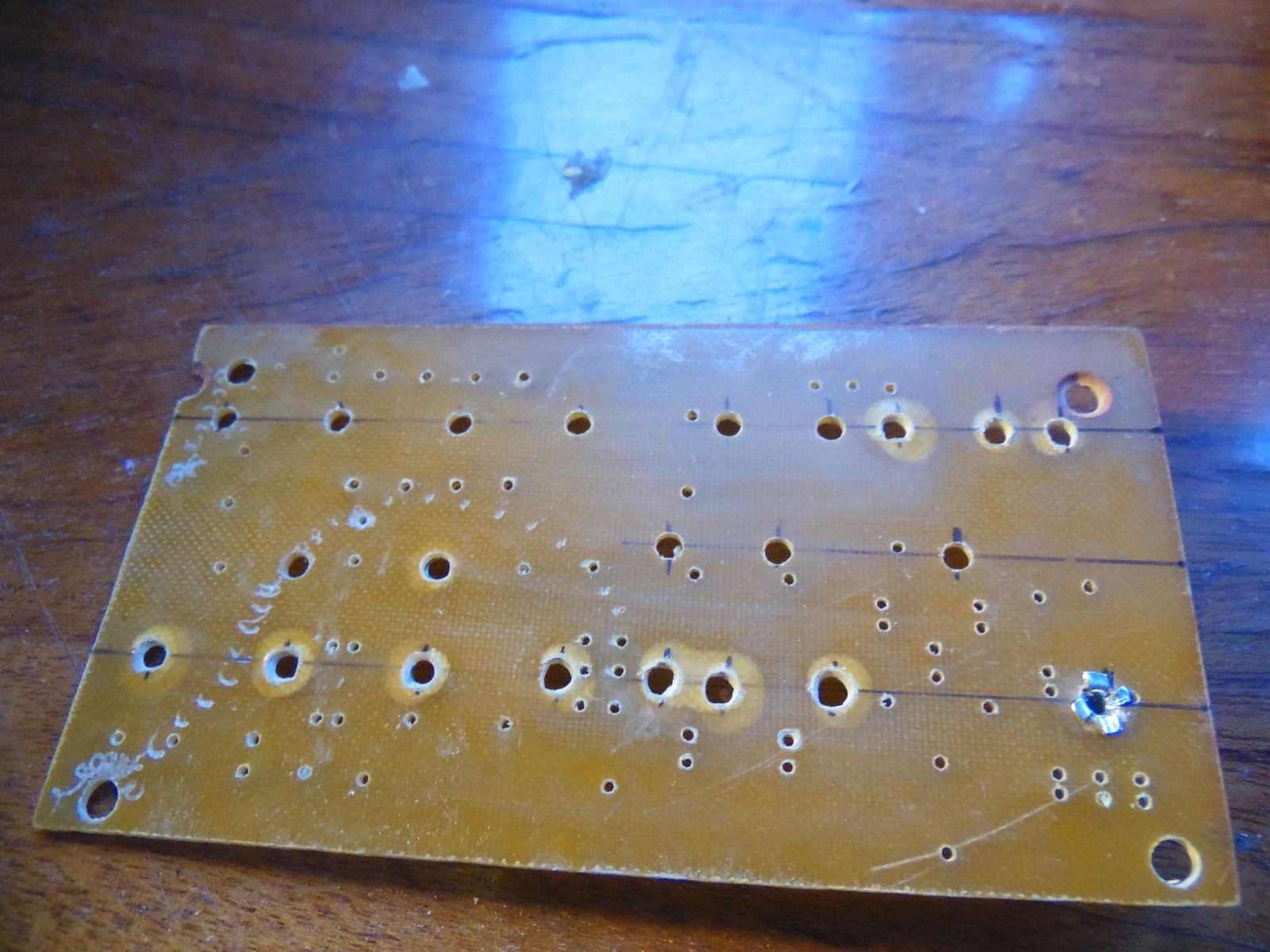

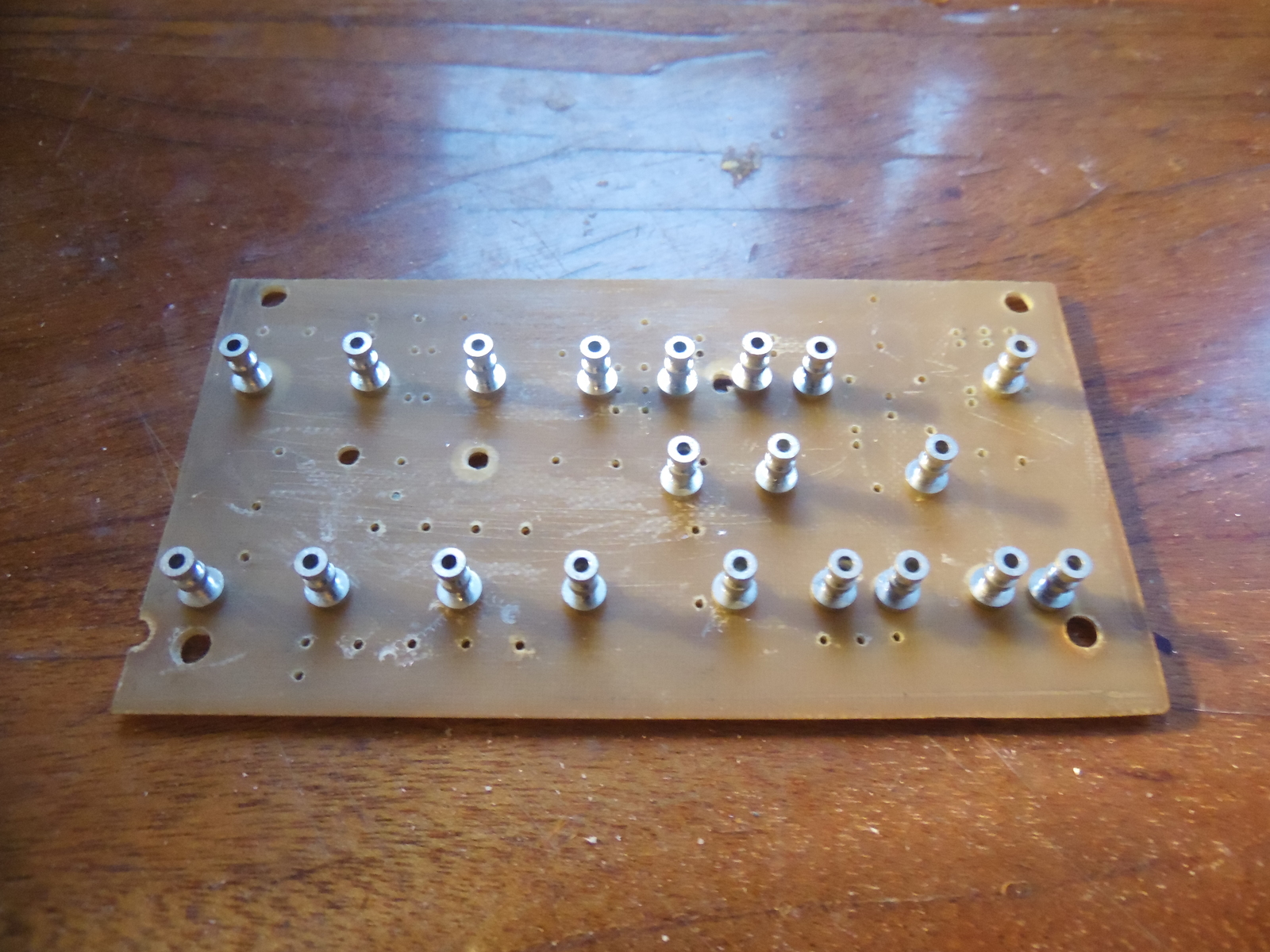

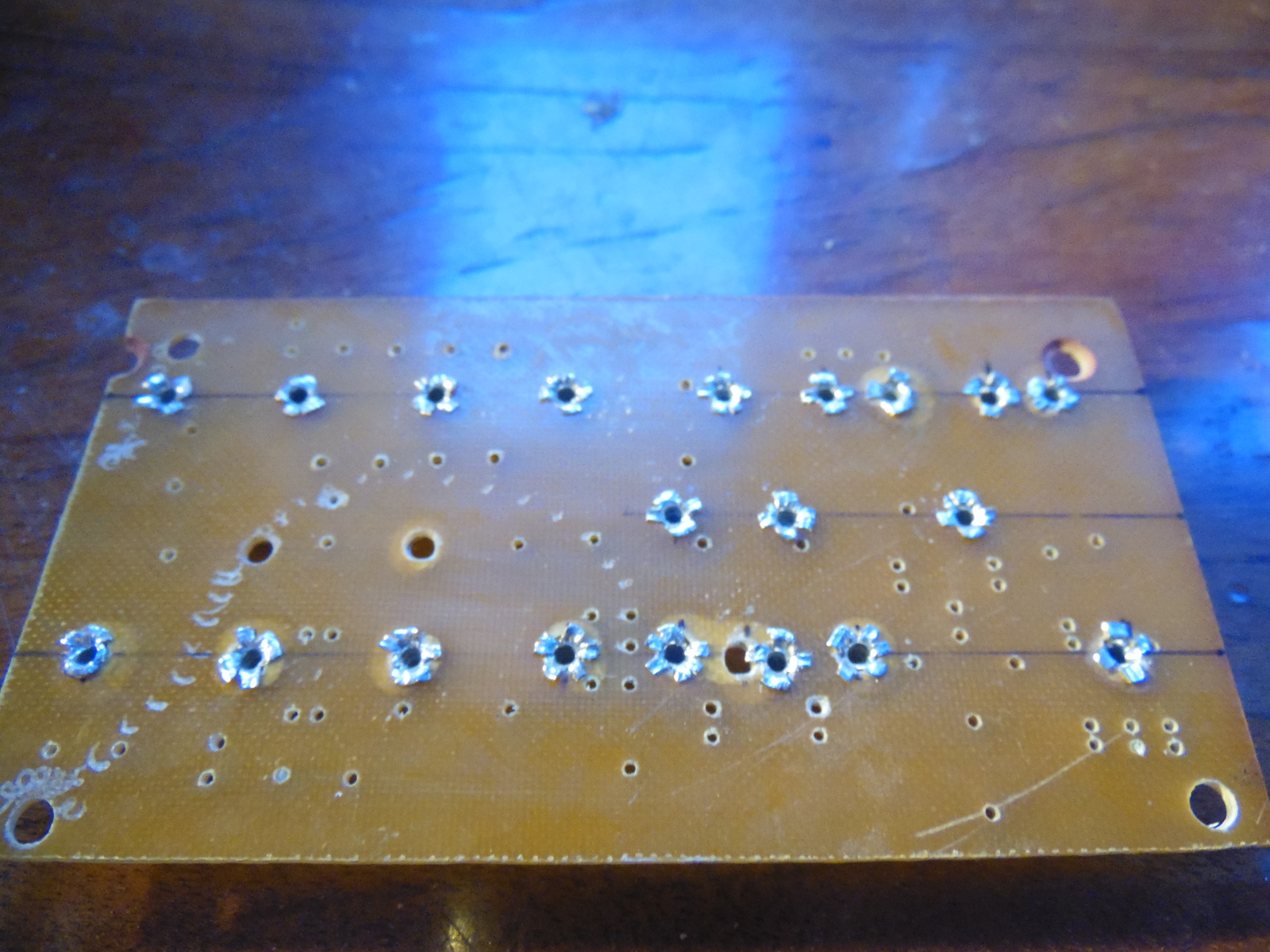

Распечатал лейку 1:1 с деталями,разметил на текстолите,засверлил, расклепал в нужных местах. И да - надо было зеркально делать! Из-за этого были небольшие проблемы с монтажом далее.

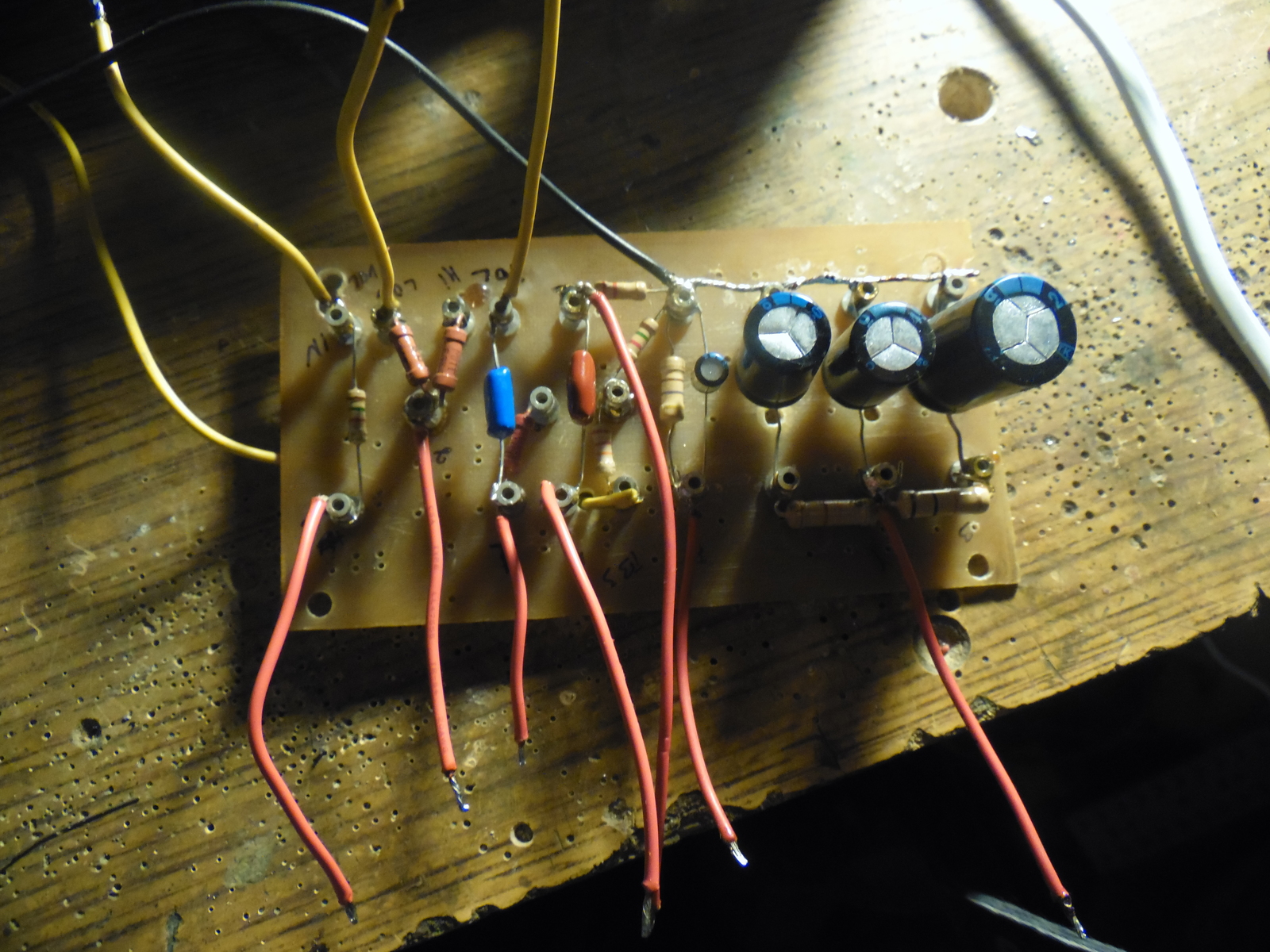

Дальше начал распаивать детали, согласно проекту. Тщательно просматривая на наличие ошибок или КЗ.

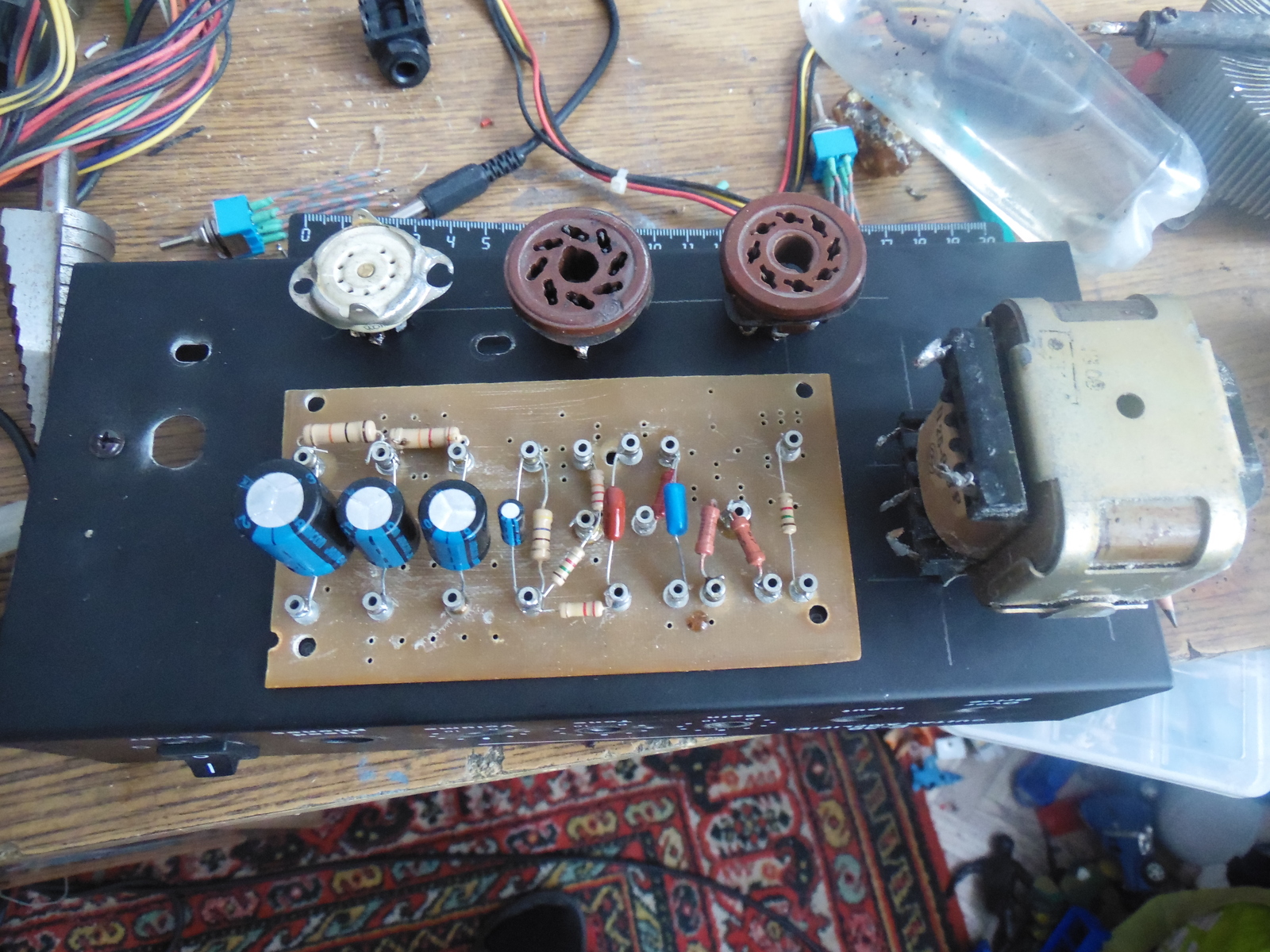

Следом примерка всех элементов и платы на готовом корпусе от Ерасова.

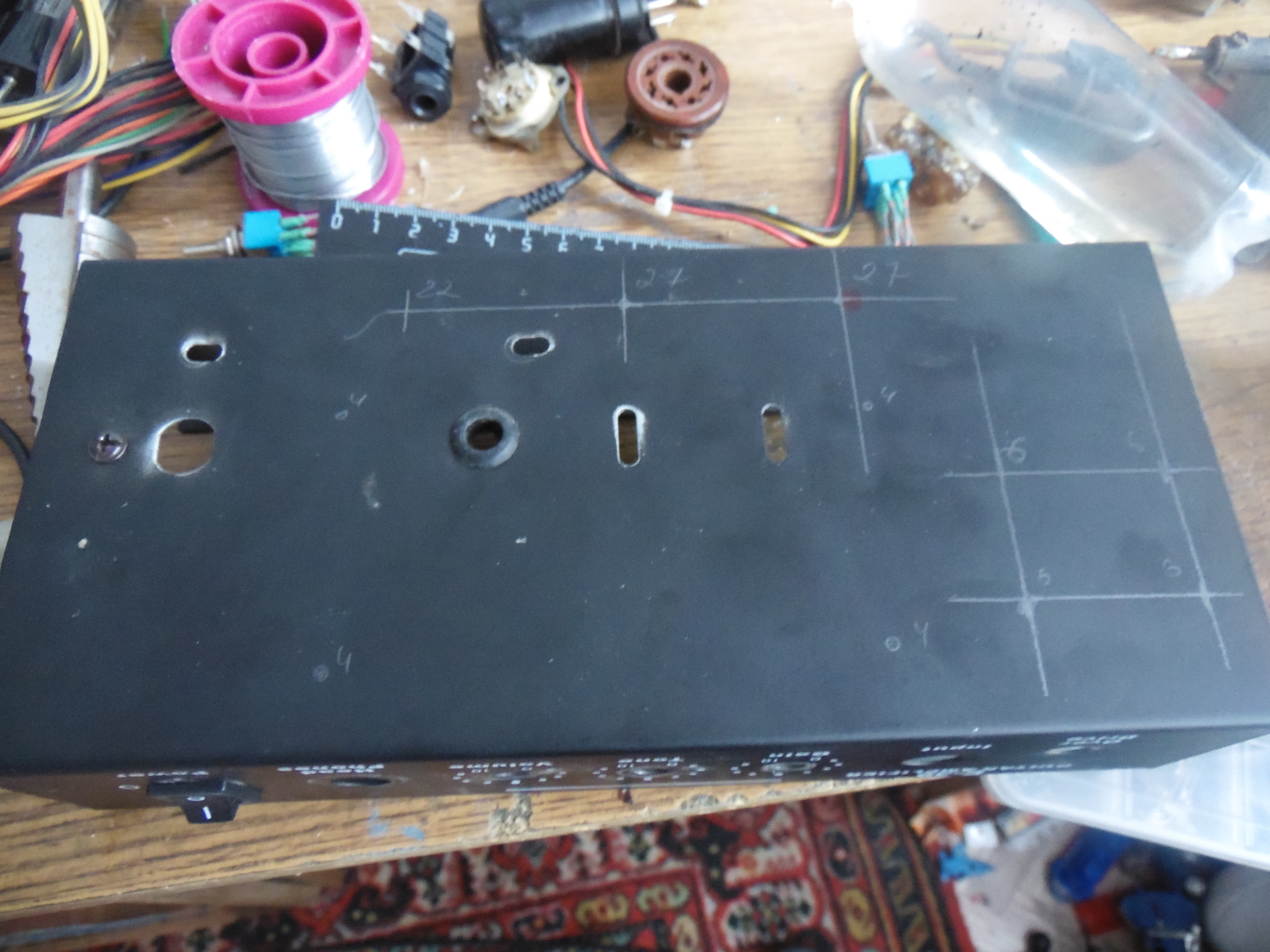

Разметка.

Сверление.

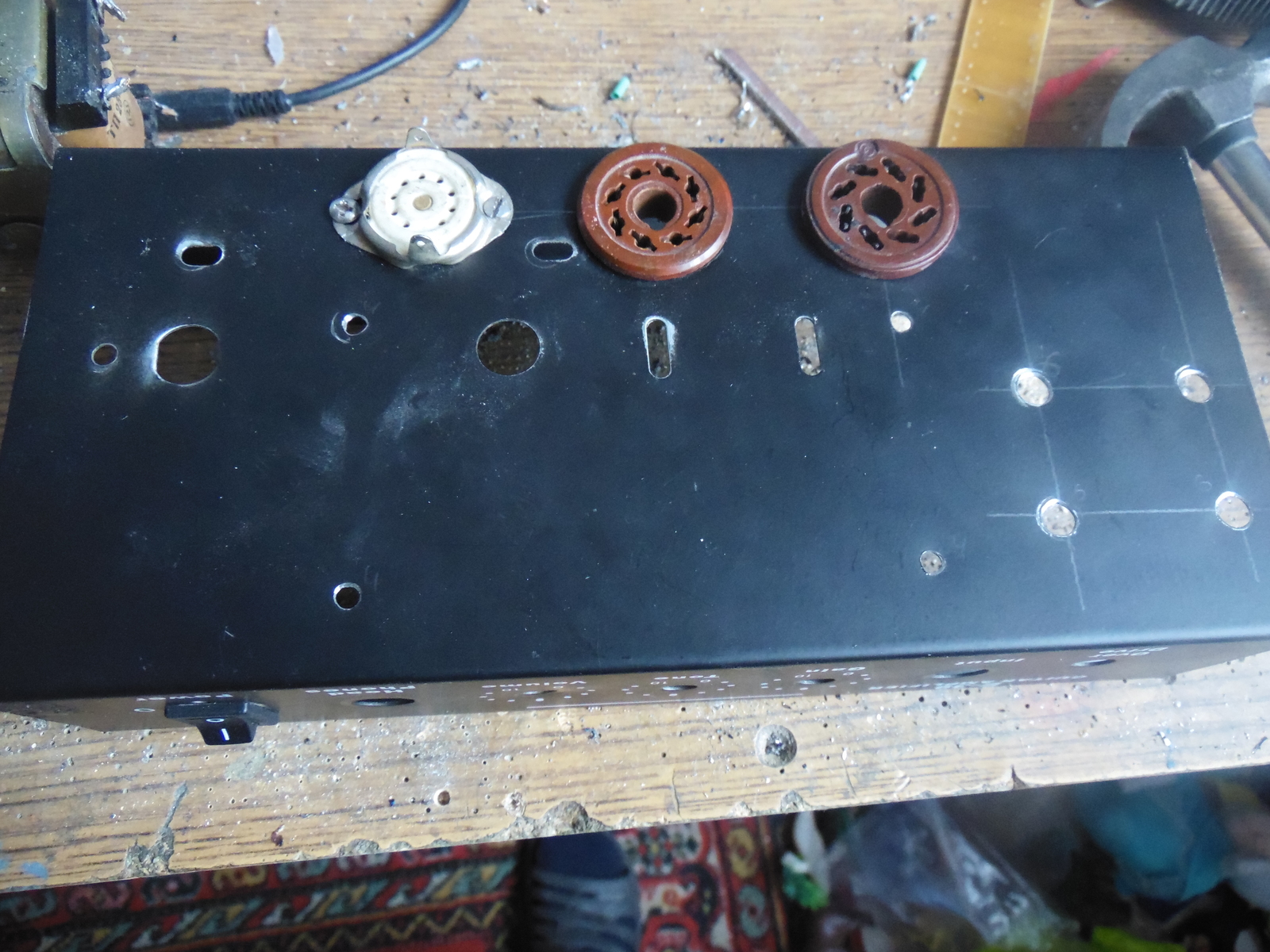

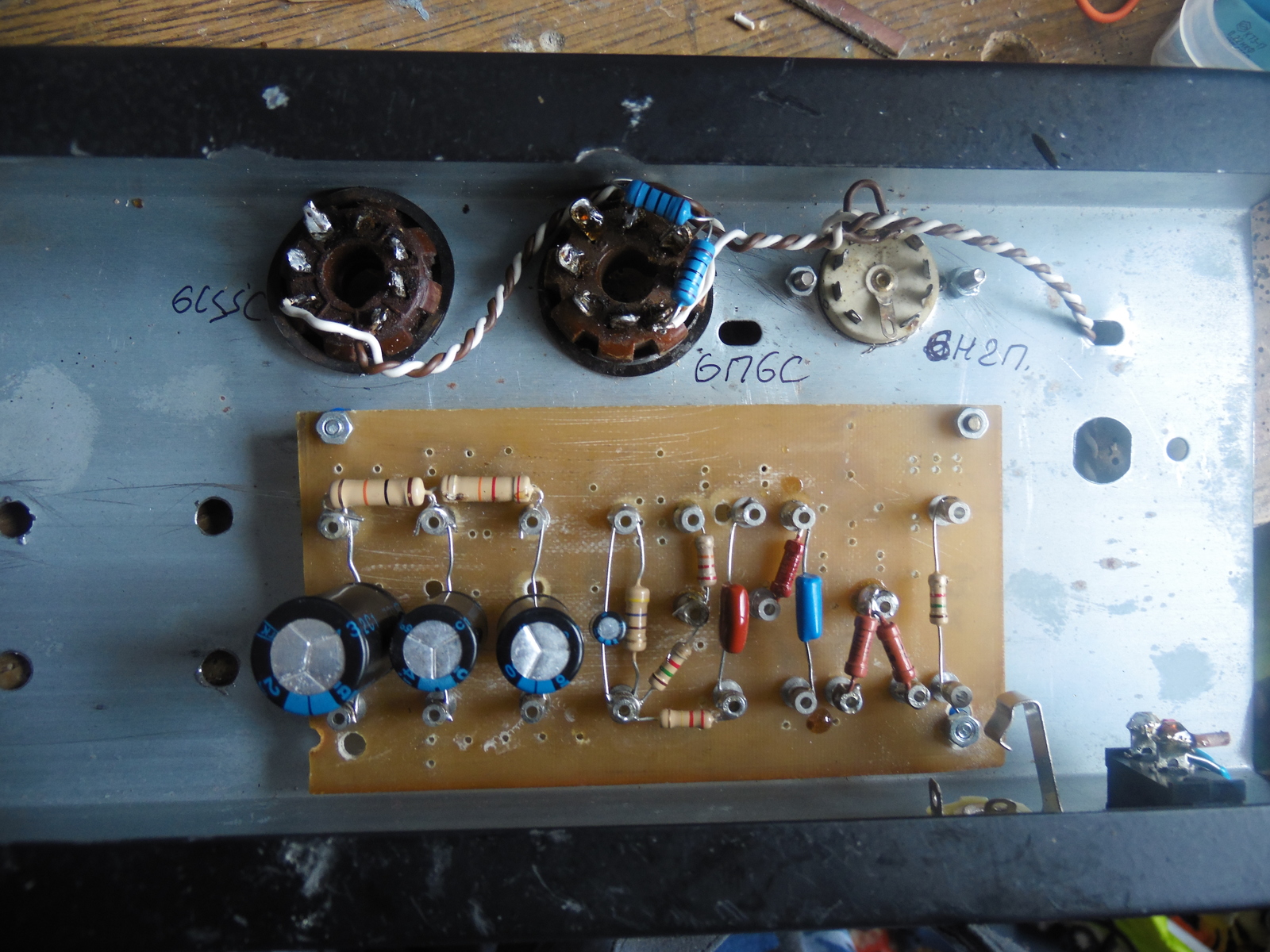

И окончательная примерка компонентов на готовые отверстия.

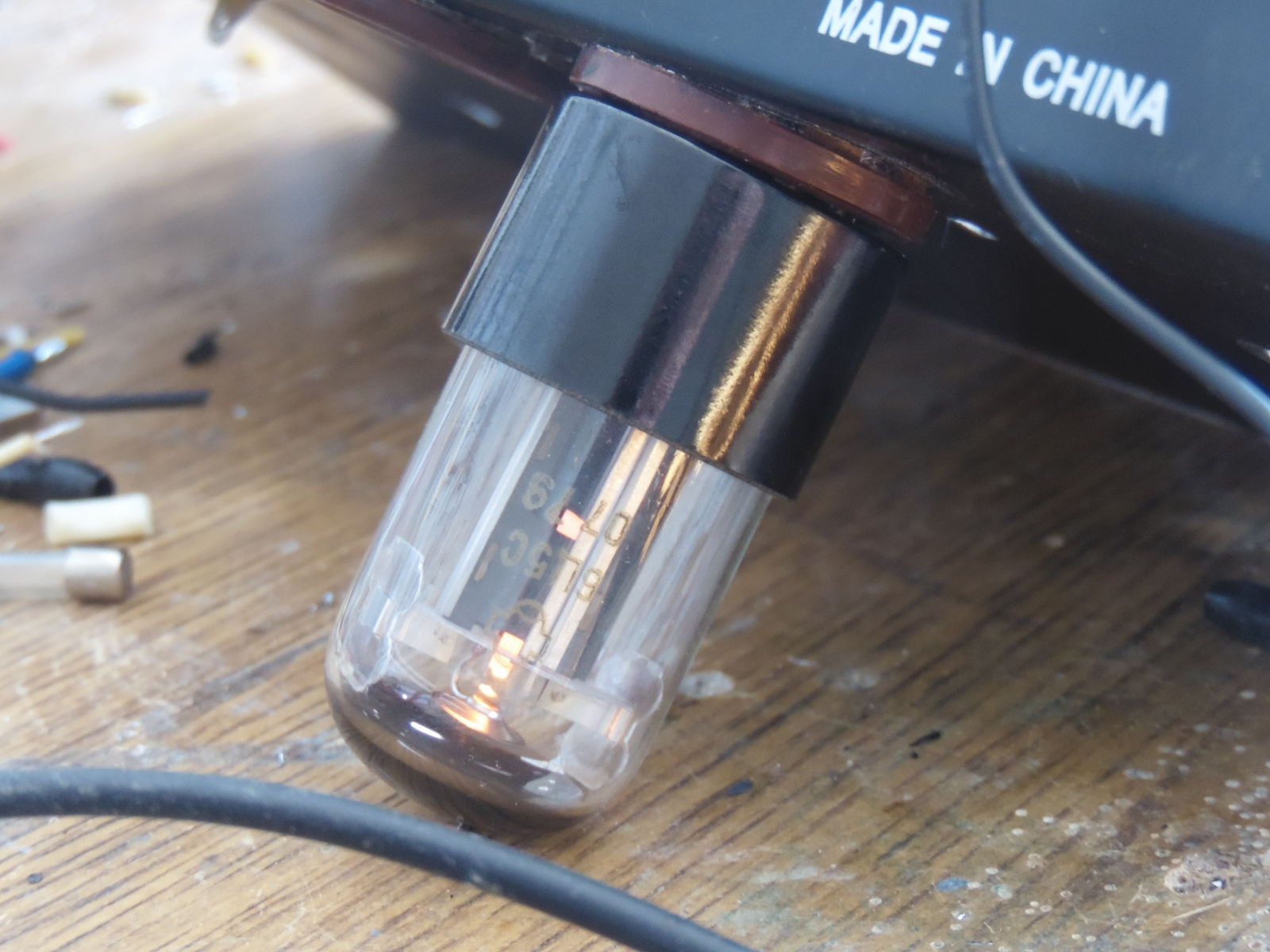

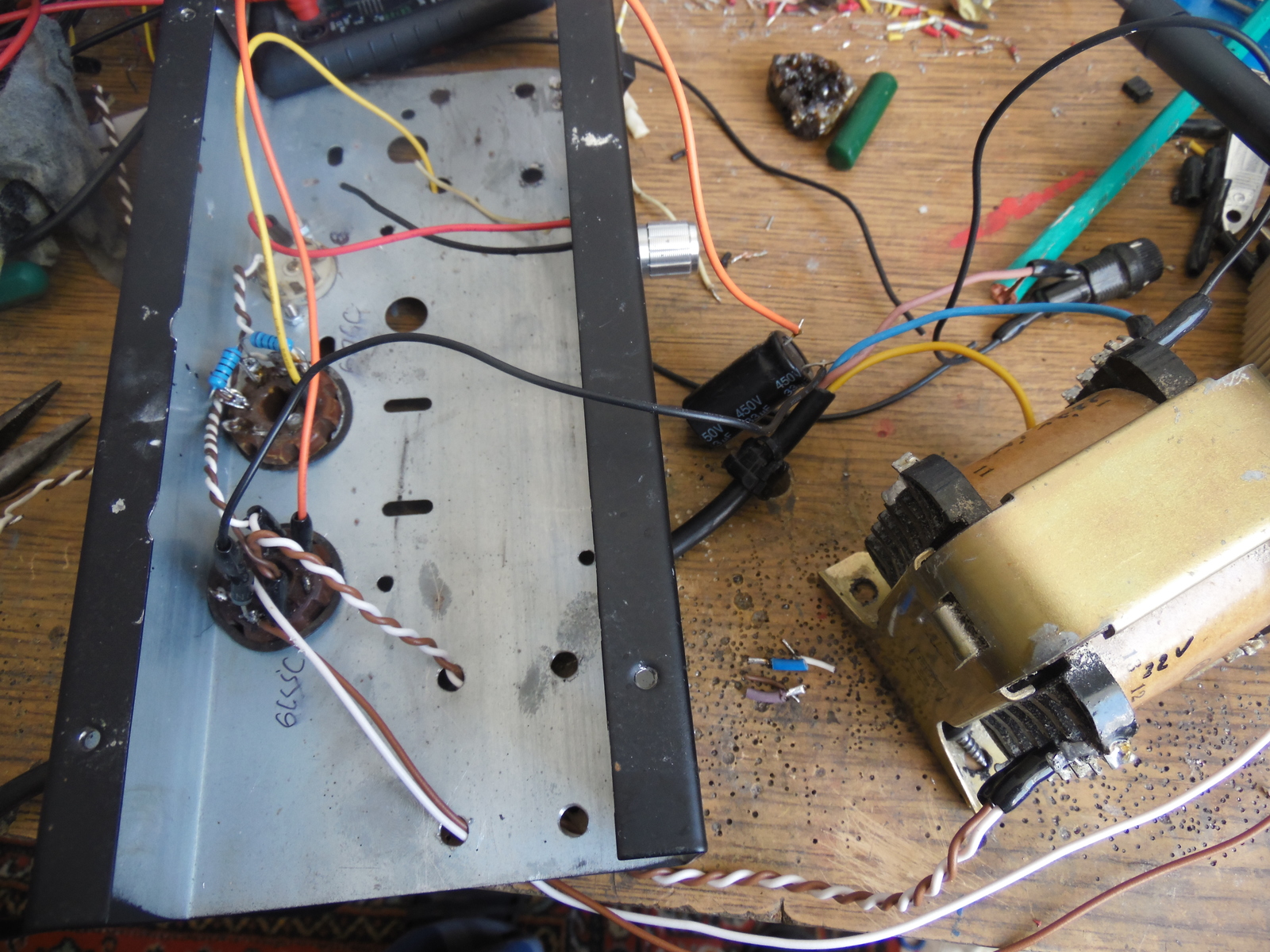

Сразу распаял накал, подключил кенотрон через кондер на вторичке и предохранитель в первичку, и аккуратно, издали, включил в сеть, ибо ну его нафиг - 200 с лишним вольт)))

ЕСТЬ!!! ЕСТЬ НАКАЛ!!))) Погонял трансформатор и лампы в таком режиме полчаса - все нормально, продолжаем.

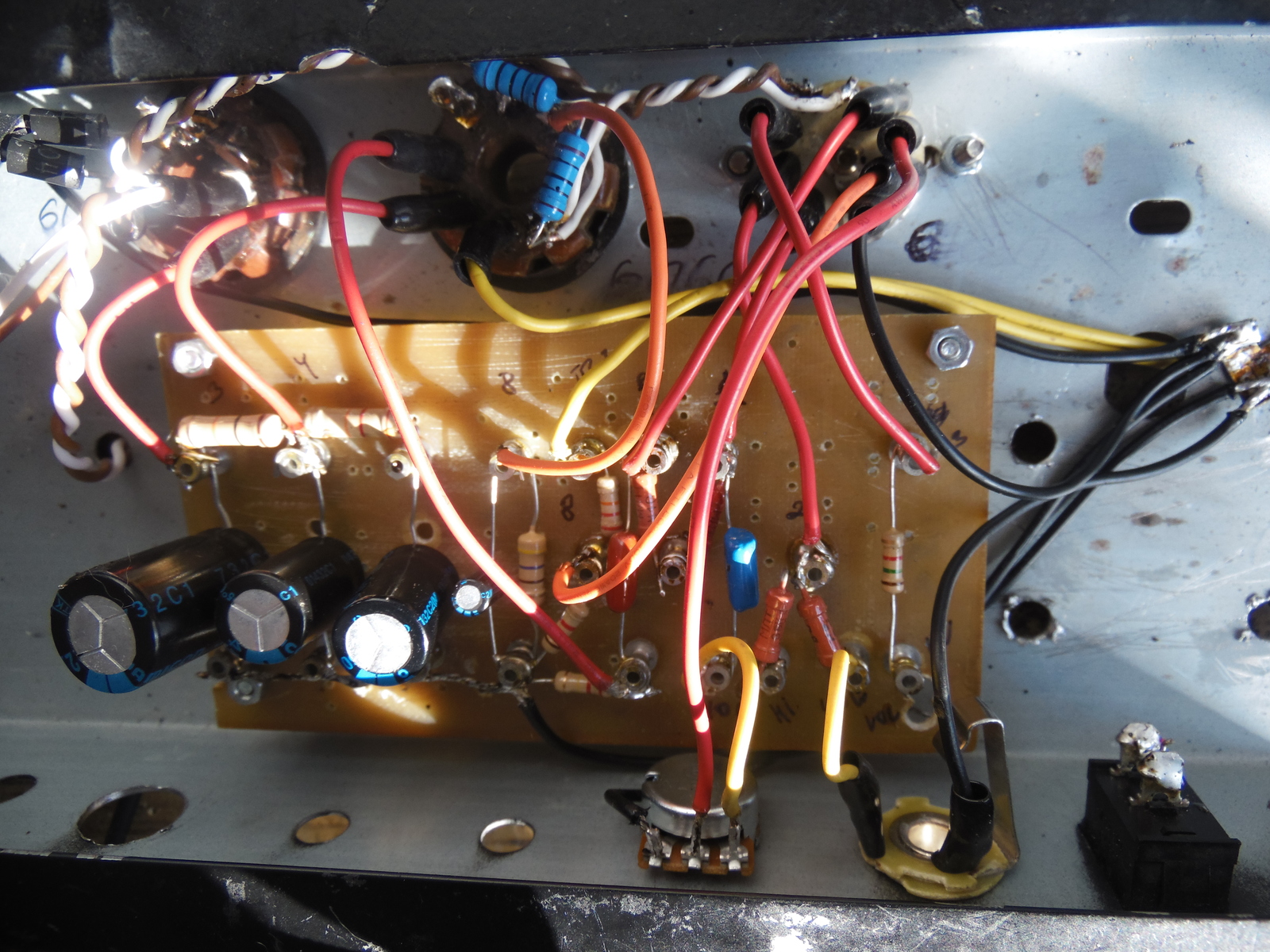

Теперь распаиваем плату, так же - максимально аккуратно и сосредоточенно, делая выводы покороче и чтобы провода по мере возможности не пересекались. Все возможные места КЗ или случайного прикосновения одеты в кембрики. Не забудьте про грамотно распаянную землю в одну точку, реализовал на наконечнике под болтик. Вполне красиво и надежно.

Проверил,еще раз проверил, перепроверил. Включил. Далее начал включение платы и настройку андоного напряжения,тока покоя, которое уже наглухо не помню, ищите в паспортах. Для этого были приобретены несколько резисторов дополнительно номиналом больше и меньше. оказалось, что подбор не требуется в моем случае. Резистор на 22к в обратной связи я сразу исключил, так как он давал адский гул почему то.

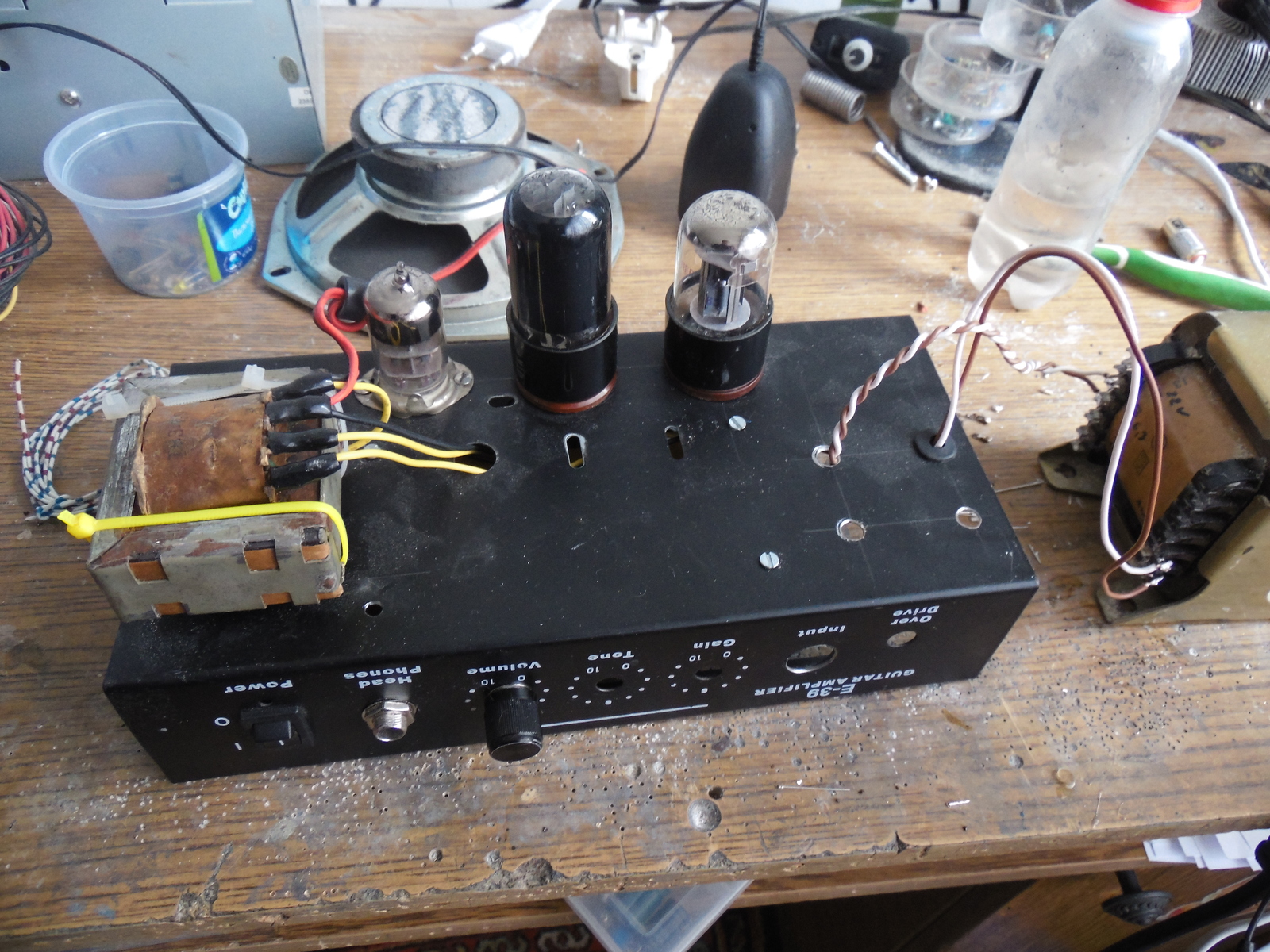

В итоге получил вот такого монстрика:

На внешний вид забил - делал для себя. Работает и ладно. Что сказать - звук стал гораздо лучше и приятнее, для дома самое оно, 15 ваттный динамик на полной громкости качает отлично. Даже не скажешь, что по схеме всего пять ватт. Поверьте - этого для домашней игры более чем!
Из недостатков - на большой громкости почему то начинает перегружать в кранч.
Не забывайте о технике безопасности при работе и сборке - высокое напряжение,опасное для жизни!
Если есть умные мысли,предложения, здравая критика, поправки - пишите в комментарии, всегда рад умным людям и подчерпнуть что то новое!
