Consolidated B-24 Liberator.

Consolidated B-24 Liberator. Вторая мировая война, Американские самолеты, b-24, Длиннопост

B-24L это несколько облегчённая версия B-24J. Нижняя выносная шаровая турель заменена на вмонтированную в пол турель с двумя пулемётами калибра 12,7 мм. Так же изменён тип задней турели: вместо A-6B устанавливалась M-6A. Некоторые поздние машины серии вообще не имели задней турели. Однако по прибытию в войска они устанавливались в полевых условиях силами технических служб. Построено 1667 самолета.Музей РАФ Consolidated B-24L Liberator

Consolidated B-24 Liberator. Вторая мировая война, Американские самолеты, b-24, Длиннопост

B-24M это версия, основанная на B-24L. Турель в хвосте самолёта заменена на более лёгкую. За счёт внесения некоторых незначительных изменений в конструкцию увеличен обзор для стрелков.Последняя крупносерийная модификация B-24. Построено 2593 самолета.Даксфорд Consolidated B-24M Liberator

Consolidated B-24 Liberator. Вторая мировая война, Американские самолеты, b-24, Длиннопост

B-24L был первой моделью, произведенной по новой программе совместного производства Liberator. Модель была попыткой уменьшить взлетный вес самолета, который постоянно возрастал в связи установкой нового оборудования, вооружения и бронирования при неизменной мощности двигателей. На B-24L не устанавливалась подфюзеляжная шаровая турельная установка, вызвавшая множество нареканий на B-24J. Вместо нее установили на кольцевом креплении два 12,7-мм пулемета с ручным управлением, стрелявших через люк в полу позади бомбоотсека.

Consolidated B-24 Liberator. Вторая мировая война, Американские самолеты, b-24, Длиннопост
Consolidated B-24 Liberator. Вторая мировая война, Американские самолеты, b-24, Длиннопост
Consolidated B-24 Liberator. Вторая мировая война, Американские самолеты, b-24, Длиннопост

На B-24L также применили новую хвостовую турельную установку Convair M-6 "Stinger", которая была первоначально разработана в модификационном центре Consolidated Vultee в Tucson штат Аризона. Турельная установка M-6 управлялась вручную и весила на 200 фунтов меньше турельной установки Consolidated A-6B. Турельная установка M-6 имела отличительное большое по площади выпуклое остекление без рамок и имела более широкий сектор обстрела.

Consolidated B-24 Liberator. Вторая мировая война, Американские самолеты, b-24, Длиннопост

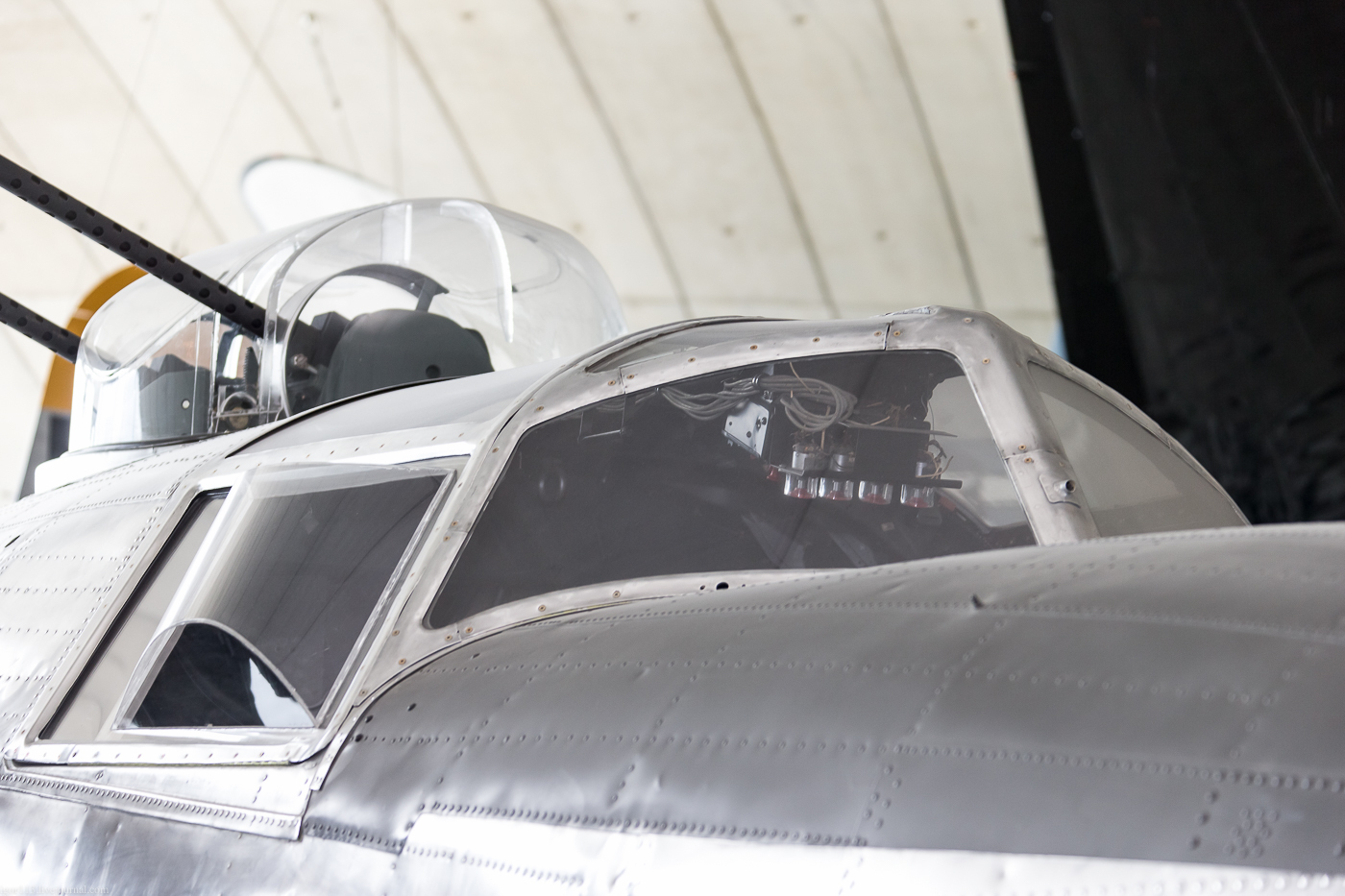

В носовой части была установлена цилиндрическая турельная установка Emerson A-15, а в надфюзеляжном положении √ турельная установка Martin A-3D. На B-24L применили большие прямоугольные окна кабины штурмана, как на последних сериях B-24J. Начиная с B-24L артиллерийские установки K5 и измененные пулеметные установки в боковых окнах стали стандартным оборудованием для Liberator из San Diego.

Consolidated B-24 Liberator. Вторая мировая война, Американские самолеты, b-24, Длиннопост

Программа сокращения веса привела к его снижению на более чем 1000 фунтов, что привело к некоторому улучшению летных данных самолета. На 5 серии были представлены большие смотровые окна кабины бомбардира и триммеры элеронов. На серии 15 на законцовки крыла установили статические разрядники. Первый B-24L из San Diego был поставлен USAAF в июле 1944 года, а из Willow Run в августе того же года. Заводом Convair в San Diego было изготовлено 417 B-24L, а заводом Ford в Willow Run √ 1250 машин.

Consolidated B-24 Liberator. Вторая мировая война, Американские самолеты, b-24, Длиннопост
Consolidated B-24 Liberator. Вторая мировая война, Американские самолеты, b-24, Длиннопост
Consolidated B-24 Liberator. Вторая мировая война, Американские самолеты, b-24, Длиннопост

С 10 июля 1944 года B-24L заказанные USAAF в San Diego и Willow Run поставлялись без установленного хвостового вооружения. Это позволило оснащать самолет в армейских модификационных центрах хвостовым вооружением наиболее соответствующим данному ТВД. Первое время самолеты, поставленные без хвостового вооружения из San Diego были обозначены как B-24L, а такие же машины из Willow Run были обозначены B-24M.

Consolidated B-24 Liberator. Вторая мировая война, Американские самолеты, b-24, Длиннопост
Consolidated B-24 Liberator. Вторая мировая война, Американские самолеты, b-24, Длиннопост

Для обучения B-29 экипажей несколько B-24L были оборудованы квадратными носовыми окнами и турельной установкой под нижней передней частью фюзеляжа, подфюзеляжной, надфюзеляжной и хвостовой турельными установками. Эти самолеты были позже повторно переобозначены как TB-24L. Это обозначение также применялось для нескольких B-24L, переоборудованных в тренажеры для операторов РЛС.

Consolidated B-24 Liberator. Вторая мировая война, Американские самолеты, b-24, Длиннопост
Consolidated B-24 Liberator. Вторая мировая война, Американские самолеты, b-24, Длиннопост

Большое количество B-24L было поставлено согласно договору о Ленд-лизе Великобритании под обозначением Liberator VI и VIII. Много B-24L было переоборудовано в летающие танкеры под обозначением C-109 танкеры для обеспечения авиационным бензином B-29 на базах в Китае

Consolidated B-24 Liberator. Вторая мировая война, Американские самолеты, b-24, Длиннопост
Consolidated B-24 Liberator. Вторая мировая война, Американские самолеты, b-24, Длиннопост

К настоящему времени известно два сохранившихся B-24L:1. B-24L индийских Военно-Воздушных сил (номер в USAAF No. 44-51054, серийный номер IAF (Indian Air Force) HE773) демонстрируются в National Aeronautical Collection в Трентоне, штат Онтарио, Канада.2. B-24L RAF (KN751) демонстрируется в RAF Cosford около Wolverhampton в Великобритании.

Consolidated B-24 Liberator. Вторая мировая война, Американские самолеты, b-24, Длиннопост
Consolidated B-24 Liberator. Вторая мировая война, Американские самолеты, b-24, Длиннопост
Consolidated B-24 Liberator. Вторая мировая война, Американские самолеты, b-24, Длиннопост
Consolidated B-24 Liberator. Вторая мировая война, Американские самолеты, b-24, Длиннопост
Consolidated B-24 Liberator. Вторая мировая война, Американские самолеты, b-24, Длиннопост

ЛТХ:Модификация B-24MРазмах крыла, м 33.53Длина, м 20.47Высота, м 5.45Площадь крыла, м2 97.36Масса, кгпустого самолета 16330нормальная взлетнаямаксимальная взлетная 29257Тип двигателя 4 ПД Pratt Whitney R-1830-65 Twin WaspМощность, л.с. 4 х 1200Максимальная скорость , км/ч 483Крейсерская скорость , км/ч 346Практическая дальность, км 3379Максимальная скороподъемность, м/минПрактический потолок, м 8534Экипаж, чел 9-10Вооружение:десять 12.7-мм пулеметовмаксимально - 3992 кг бомб
