Внимание! Это фишинговый сайт, не вводите в нем свои личные данные!

0

9 месяцев назад

Резистор с этими параметрами ставить между питанием с АКБ и 6 ногой микросхемы?

upd. Запаял на место первого неизвестного резистора(к 6 ноге который идет) резистор на 10кОм. Появилось питание на 6 ноге, столько же сколько идет с источника питания

0

9 месяцев назад

4 нога идет напрямую на питание с АКБ. 6 нога идет через резистор первый неизвестный с питания с АКБ. 7 нога идет через резистор неизвестный(второй) с питания АКБ. 8 нога идет с АКБ через неизвестную трехлапую деталь с обозначением 61ZA( над 1 верхнее подчеркивание, над А подчеркивание сверху и снизу) далее идет через неисвестный резистор(3) к 8 ноге микросхемы

0

9 месяцев назад

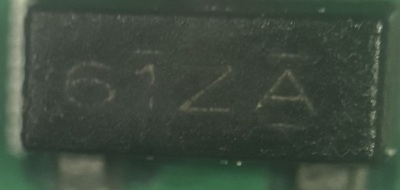

На фото неизвестная трехлапая деталь левый контакт идет на ‘-‘ верхний выход на резистор и далее в микросхему к 8 ноге нижний правый контакт идет напрямую с АКБ, между верхним контактом и контактом идущем на АКБ звонится в короткое, есть следы нагара.

1

9 месяцев назад

10кОм-24кОм ставь. У STM есть внутренний R, но внешняя подтяжка не помешает, что и видим на плате. Ёмкость была? Если была, ставь 24-47 кОм и 10nF нормально будет.

А средняя нога с DA куда? К + питания?

0

9 месяцев назад

4 нога идет напрямую на питание с АКБ. 6 нога идет через резистор первый неизвестный с питания с АКБ. 7 нога идет через резистор неизвестный(второй) с питания АКБ. 8 нога идет с АКБ через неизвестную трехлапую деталь с обозначением 61ZA( над 1 верхнее подчеркивание, над А подчеркивание сверху и снизу) далее идет через неисвестный резистор(3) к 8 ноге микросхемы

0

9 месяцев назад

Вот эта нога куда идет? (шестая)

0

9 месяцев назад

Еще фото

0

9 месяцев назад

Вот эта нога куда идет? (шестая)

0

9 месяцев назад

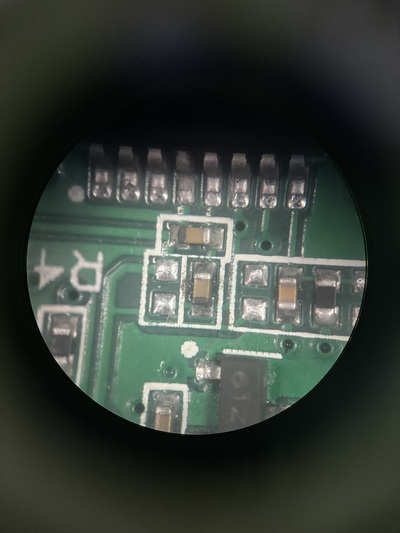

А вот и ошибку свою нашел. На 4 ногу напрямую идет питание. На 6 через резистор первый отгнивший. Сфоткал как смог через микроскоп.

0

9 месяцев назад

Что по вашему резисторы? Черные или коричневые? Я же вижу, остались на них места где измерить. Зачем же резисторы сняли? Как вы их теперь отличите, какой куда без замеров?

0

9 месяцев назад

Черненькие резисторы. Серое это корпус уже не контакт. В микроскоп смотрел под разными углами. Нифига там нет

0

Yurik.o

9 месяцев назад

Если стм-ка сдохла - прошивку вряд ли получится найти, здесь только на профильных форумах. Я бы стм снял, проверил питание, исправил при необходимости

0

9 месяцев назад

Питание доходит до резисторов дальше не идет. Ничего не устанавливал вместо резисторов. Короткого по питанию нет на микросхеме,кОмы.

0

9 месяцев назад

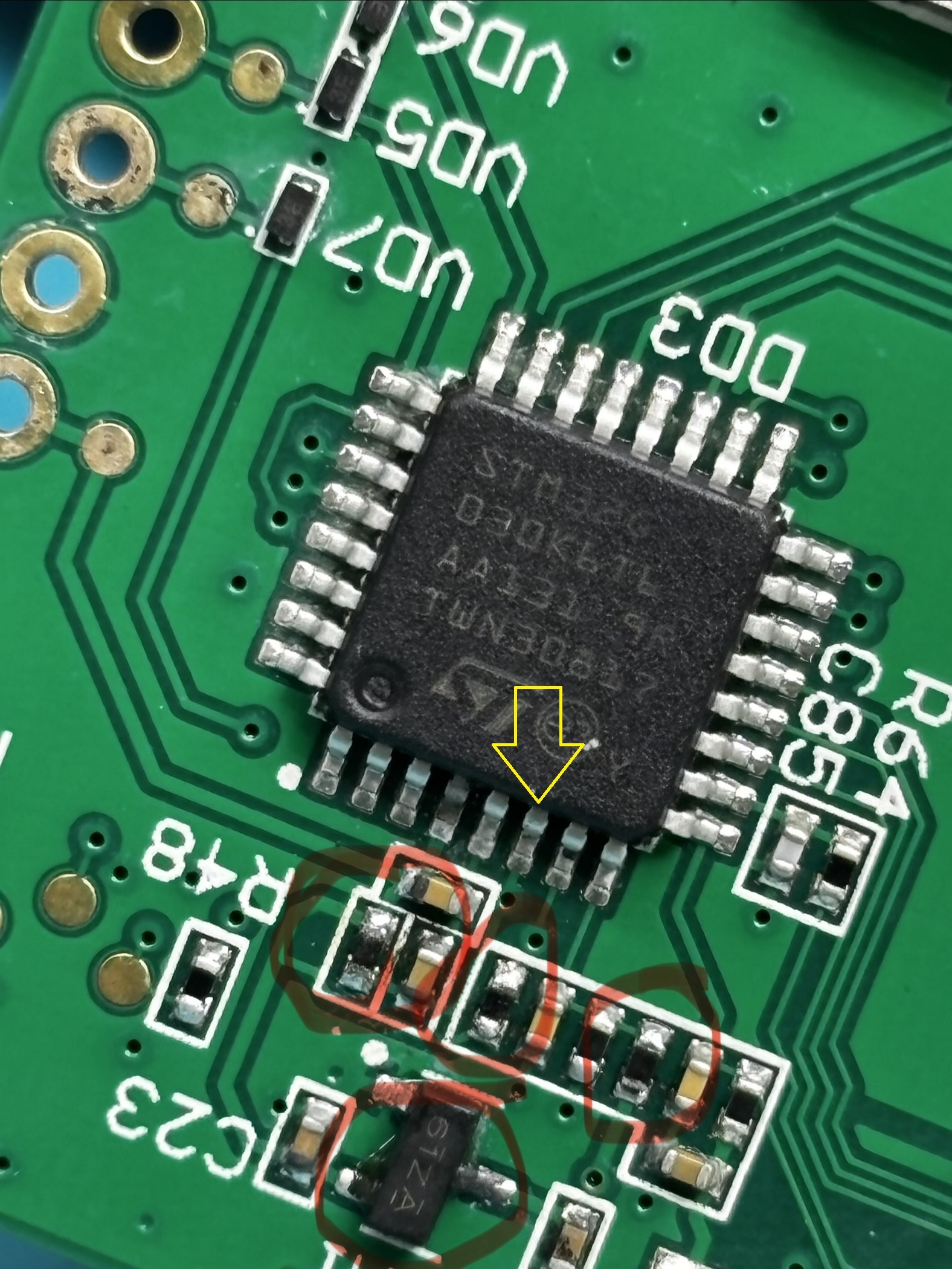

Под стрелкой, конденсатор не не пробит на "короткое"? DA обычно микросхемы аналоговые обозначают (стаб LDO? супервизор?). Это фото вашей платы? Если так, не вижу проблем измерить резисторы, с верха, где слой место куда щуп ткнуть есть.

Фото так себе, лучше сдвинуть, что бы обвязку было нормально видно. И да, STM надо бы сдуть, в крайнем случае долго и упорно мыть. Под "пузом" у неё скорее всего "жизнь"

0

9 месяцев назад

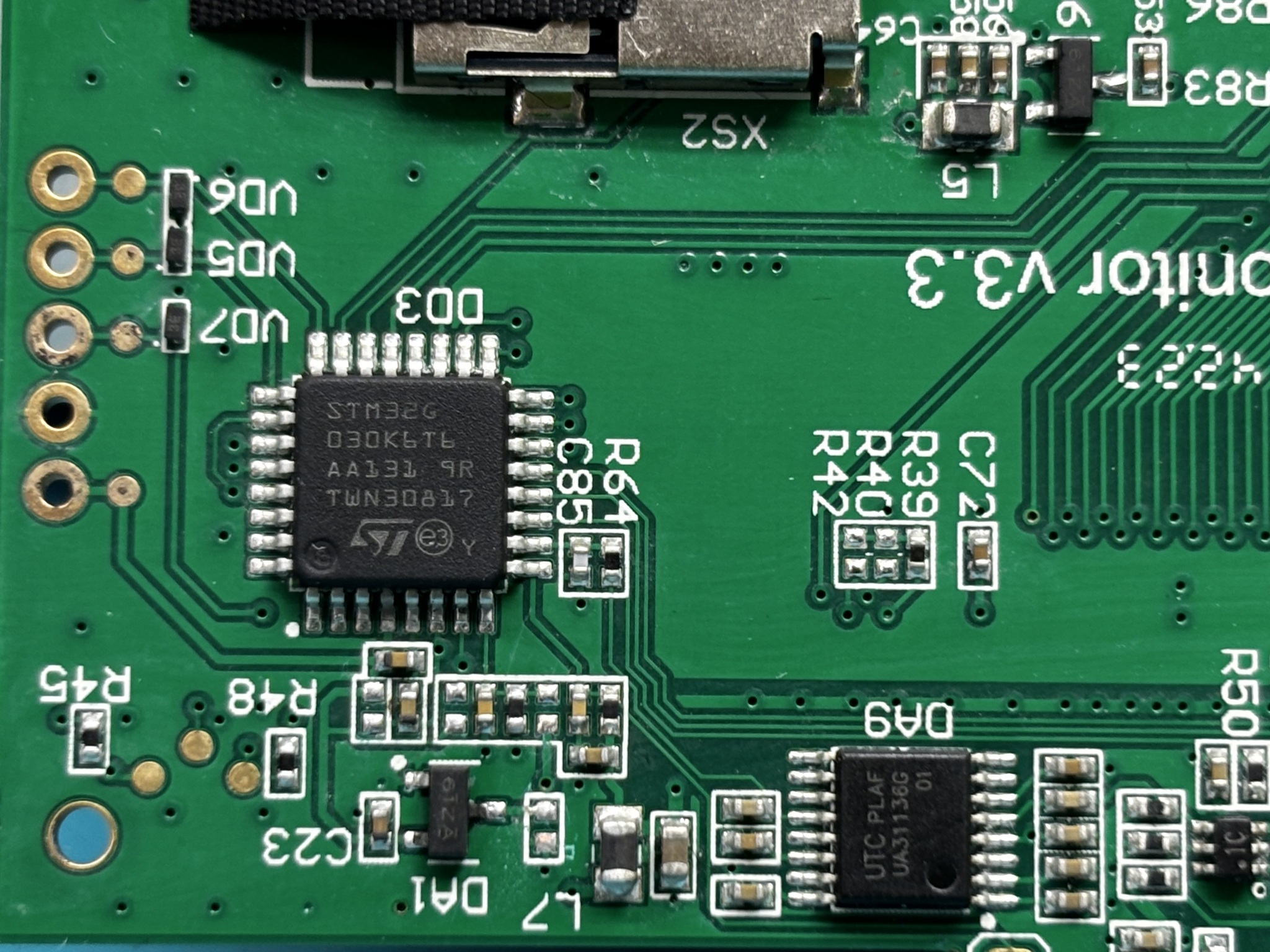

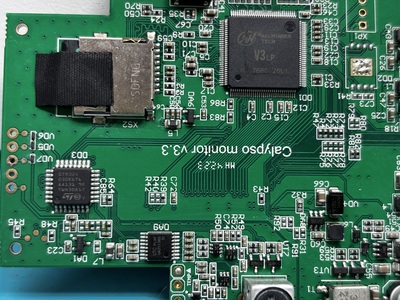

Фото платы моей. Резисторы уже сняты кондеры прозвонил. Под микросхемой чисто было локальное повреждение этой области и разьема кнопок. Без догнивание не критично. Места куда щуп тыкнуть нет. Отгнило знатно

0

Boqnc

9 месяцев назад

в ремонт отнести:) а если хочешь сам то смотри обвязку STM, схему ее стандартного включения, на какие ножки идут подгнившие элементы, от руки нарисуй схему и сравни уже с имеющимися.

0

9 месяцев назад

Если бы кто занимался ими еще. На авито искал по региону, по мастерским сразу отказ. В даташите питание через первый резистор не более 4в написано(VDD 4pin). Второй резистор (PA0 pin 7). Третий резистор (PA1 pin 8). На первые два резистора питание напрямую с АКБ идет(pin4 и pin7 на микросхеме)На третий идет через трехлапую микросхему(DA1 обозначение на плате, возможно диод)
