Электрика в доме из газоблока
Всем привет.
Хочу рассказать как делал ликтричество в своём домике, сколько это стоило, и что для этого нужно.
Вводные данные - дом одноэтажный 6х9, материал стен газоблок, стены отштукатурены под чистовую отделку(гипсовая штукатурка), 3фазы 15квт, я один штука, и куча свободного времени.
Образование у меня гуманитарное, но когда то в школе ходил на курсы по электрике правда я ни хрена не помню, так что ошибки точно есть.
И так, вот такой ящик установили рабочие. Это tekfor на 36 модулей, я бы рекомендовал ставить на 54 модуля, т.к. в этом места в притык, и всякие финтифлюшки типа контакторов/вольтметров/реле напряжений сюда уже не влезет.
Какого либо проекта не было, и не будет, примерно прикинул что где будет расположено в доме, сколько будет жрать, разметил карандашом на стенах где будут розетки, и как пойдёт кабель.
Проводка кроме освещения будет в стенах, а стены из газоблока штробить очень легко, нашел на ютубах рекомендации - фреза по дереву. Цена 350 рублей на осень 2022. Вот она:
Берем дрель и шуруповерт с мощным АКб и фигачим. Пыли очень много, но она не едкая как от штробления бетона. Физически это не тяжело, думаю что справится и девушка. Не забываем одевать защитные очки или маску.
Используем доску(желательно прямую) как направляющую для дрели. Доска просто прикручена саморезами если чего.
Далее подразетники. Это шнайдер из леруа, стоили они от 9 до 12 рублей(осень 2022). Размер 68х45 вроде бы. Соединяются между собой в блоки, дополнительно к ним ни чего докупать не надо, если только крышки(если использовать как распределительные коробки). Крышки к слову стоили по 10 рублей штука.
Что бы енто установить в стену надо дырку сделать. Что бы сделать дырку куплен в том же леруа бур по бетону, 68мм, а что бы сделать это для нескольких розеток был куплен шаблон(420 рублей на озоне). Насадка миксер тоже из леруа цена около 220 рублей, нужна будет для подготовки раствора штукатурки для замазывания штроб, и "вклеивания" подразетников(сажал на гипсовую штукатурку).
Выставляем уровень(водяной или лазерный, не важно), высверливаем, выбиваем пенек(чем угодно, у меня было зубило).
Результат:
Когда все подразетники и штробы для провода готовы, прокладываем кабель.
Кабель у меня Num(NYM) 2,5 на розетки, и 1,5 на свет. Почему Num? Отдали на халяву.
От ВВгНГ он отличается только наличием дополнительно оболочкой под внешней изоляцией(из за этого он толще ВВГнг).
Сам кабель в штробе держатся будет херово, пока не замуруешь его, поэтому нужно как то закрепить. Для этого дела использовал дюбель хомуты(5-10мм), фото увы нету, цена 80 рублей за упаковку 100шт в леруа. На примерно 80 метров штробы ушло 3 упаковки(300 штук).
Примерно так оно выглядит до замазывания штроб:
Распред коробки из подразетников:
Гильзы ГМЛ 6(фирмы КВТ), термоусадка с клеем rexanta или КВТ. Опрессовка и клещами КВТ СТК 05. Тут уже нужны сильные руки.
Проводка под освещение по потолку, потребовались коробки 100х100, гильзы ГМЛ 6, термоусадка, гофра НГ 20мм, и крепления гофры 50 штук. Распред коробка по центру комнаты.
Как закончили разводку кабеля, начинается самое интересное(для меня по крайней мере), сборка щитка. Тут мне потребовались: ПУГВ кабель 6, гильзы НШВИ и НШВИ2, клещи(КВТ ПКВК 10У) для опрессовки наконечников, отвертки.
Щиток собран на Dekraft-е, вводной 4-х полюсной автомат, С25, УЗО на каждую фазу, автоматы B16 на розетки и B10 на освещение. Шины нулевые Tekfor.
Начинаем собирать, вводной автомат переносим вниз, проводка от автоматов идёт по верху.
Провода зачищал обычным ножом для картона и скриппером ЗУБР(он на два фото выше между мультиметром и шинами нуля). Китайский скриппер с желтыми ручками полная хрень, не покупайте такое. Физически это легко, НШВИ опрессовываются очень просто, думаю справится даже ребенок.
Подключаем все, главное не путайте подключение кабелей, от каждого УЗО подключение идёт на свою нулевую шину. Несколько автоматов подключены мимо УЗО(типа не отключаемые линии на котел, и септик на пример).
Финальный вариант.
Итого смонтировано 52 подразетника(7 на выключатели, 4 на распред коробки, 38 под розетки 220v, 2 TV и inet, один не испольуемый), 80 метров кабеля в штробах, и около 50 метров по потолку в гофре.
Из инструмента было куплено - Пресс клещи КВТ СТК и ПКВ(1100 каждые), фреза по дереву для штроб 350, коронка по бетону 570, шаблон для подразетников 420, бесполезный желтый стриппер 700, насадка миксер 220р.
Электрощиток вышел в 14000 рублей.
Разетки, подразетники, рамки и выключатели вышли на 9500. Все розетки и выключатели legrand.
Прочие расходы(гильзы, термоусадки, гофра, SAT кабель, интернет кабель, распред коробки клипсы) около 5-6к.

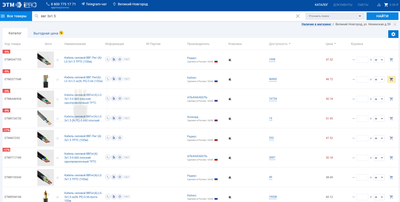

Общая себестоимость вышла около 30к. Но это с халявным кабелем. Кабель за деньги вышел бы ещё +10К.
PS кабель и розетки/выключатели покупайте в местных локальных магазинах. Разница в цене с гиперами типа леруа процентов 20-30%(в леруа дороже).
