Я конечно не R.Fon, но попытаться стоило. Redmi 10T⁠⁠

Здравствуйте. Решил я попробовать себя в reball бутербродов(проц плюс память), стоят друг на друге. И в качестве тренировки решил использовать старый папин телефон, который лежит у него без дела(он себе купил S24 ultra), так как его старый телефон стал безбожно лагать и тупить, соответственно его это сильно напрягало.

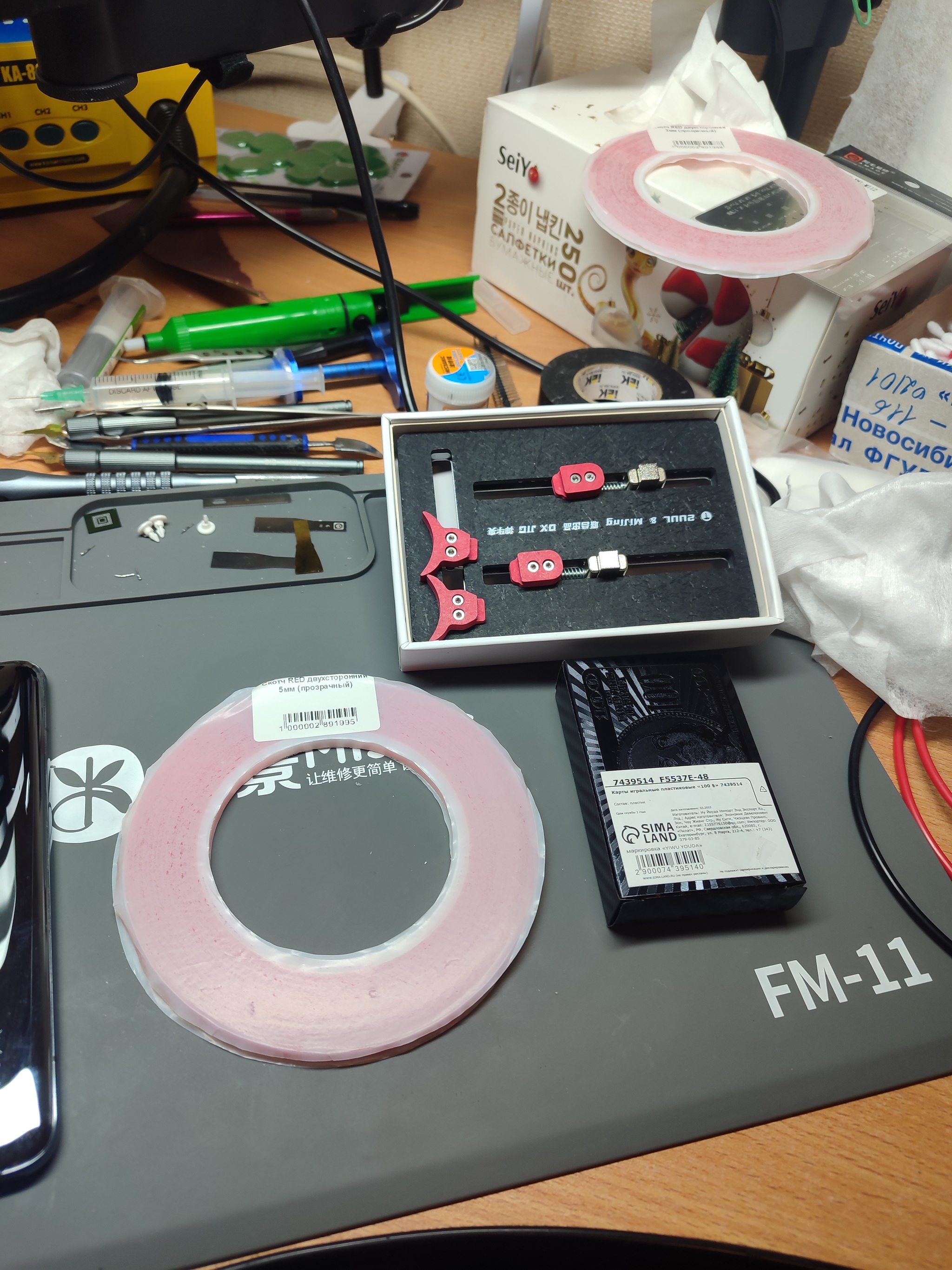

Вот такой набор инструментов нам понадобится что бы сделать "ремонт"(тренировку).

Я таких наклеек заказал в достаточном количестве, что бы после разборки телефона сразу наклеить их на камеры что бы туда пыль не попадала.

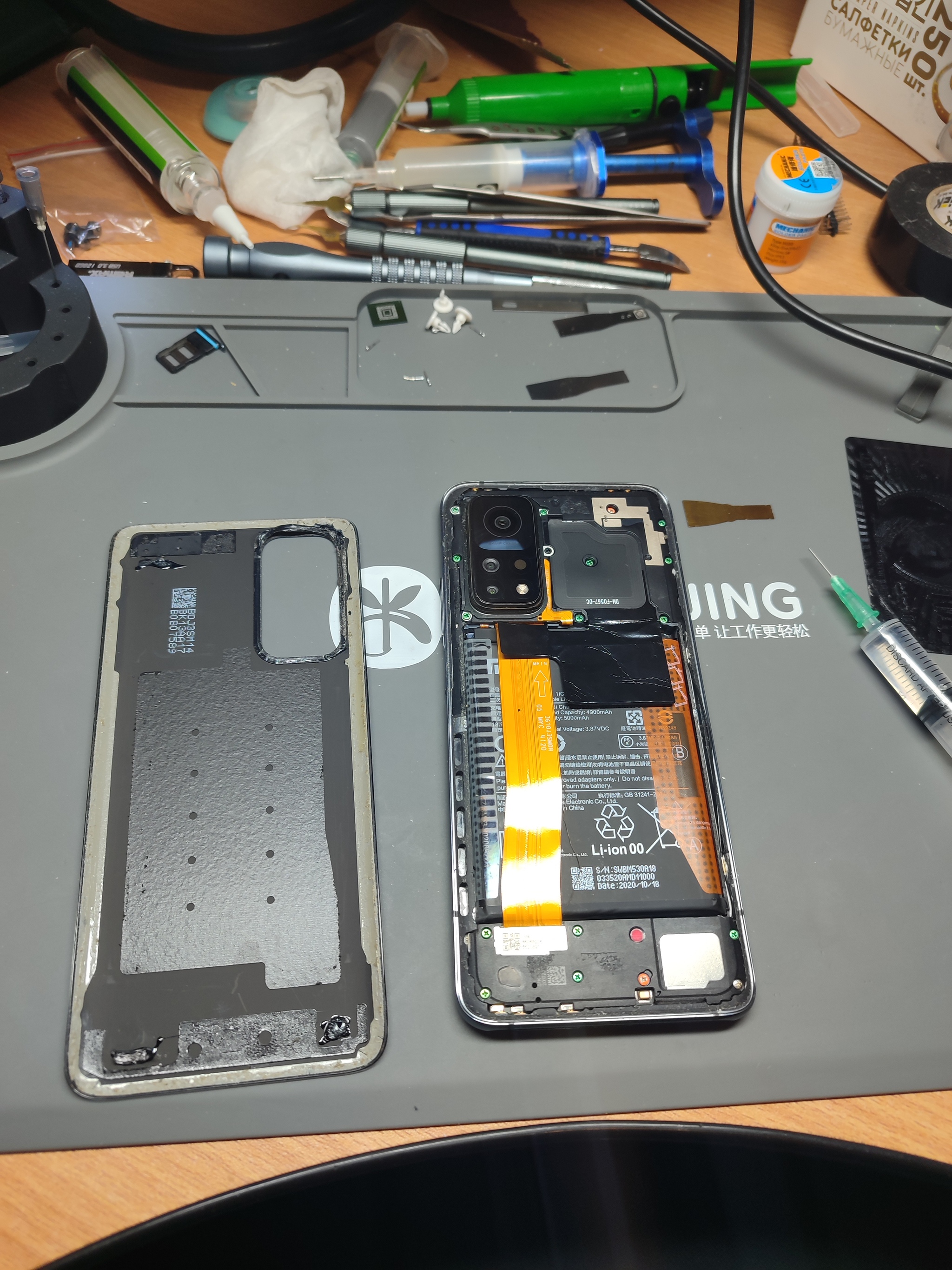

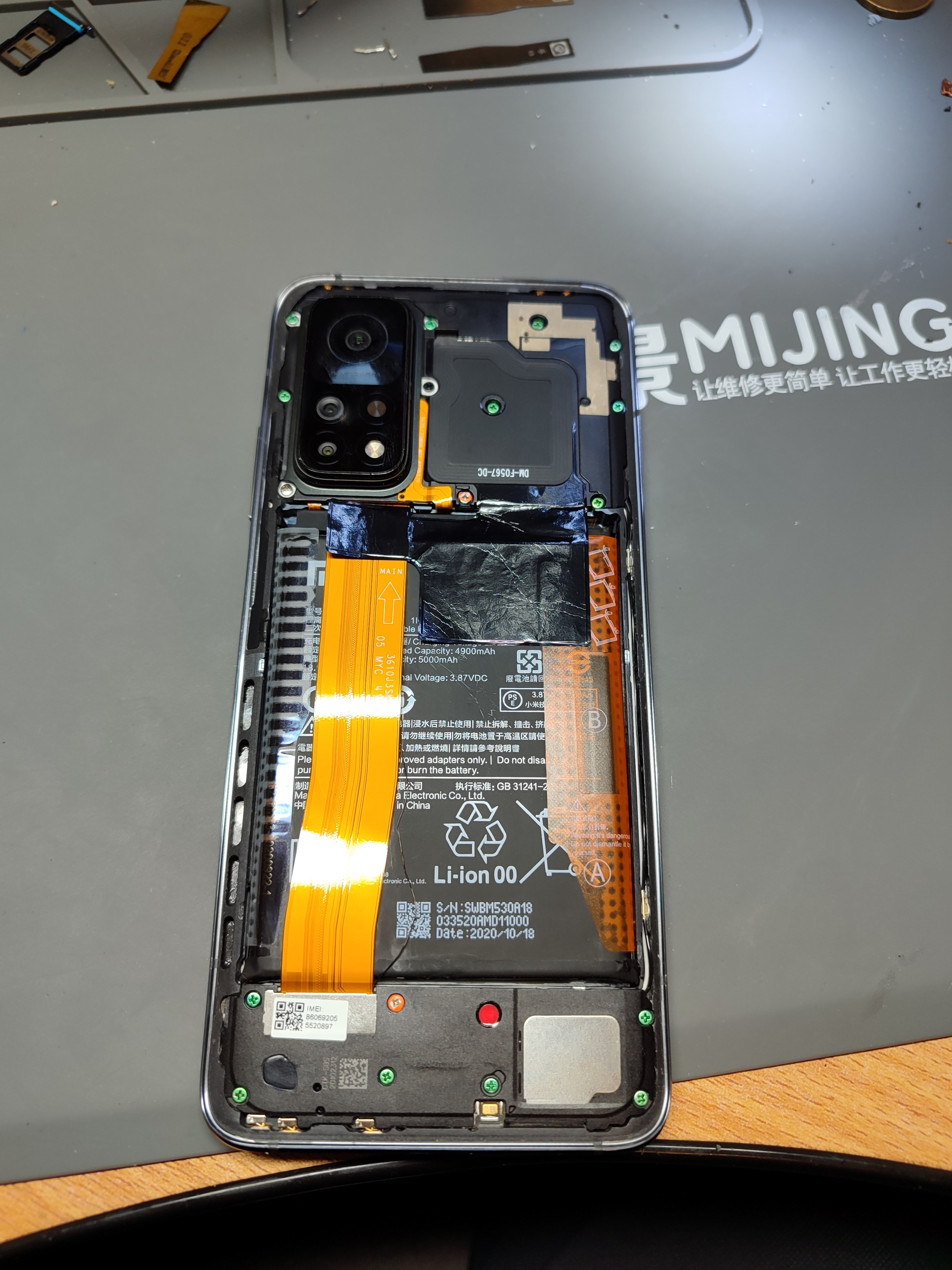

Вскрываем телефон, предварительно разогрев его на сепараторе до 90гр в течении 5 минут. Потом подливая спирта, вставляем тонкую пластину от ножа QianLi, делаем расстояние, куда вставляем пластиковую игральную карту. Открываем телефон.

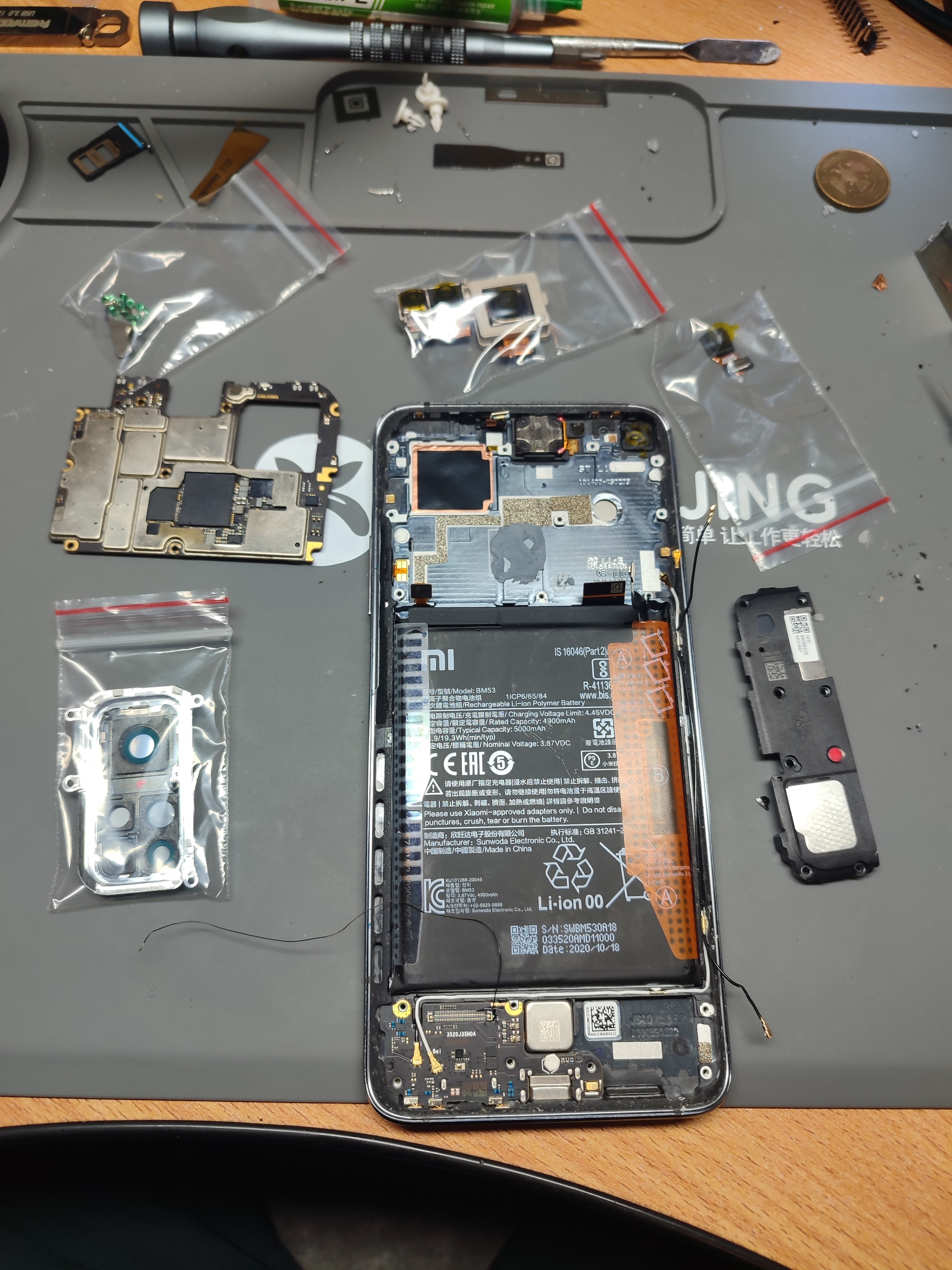

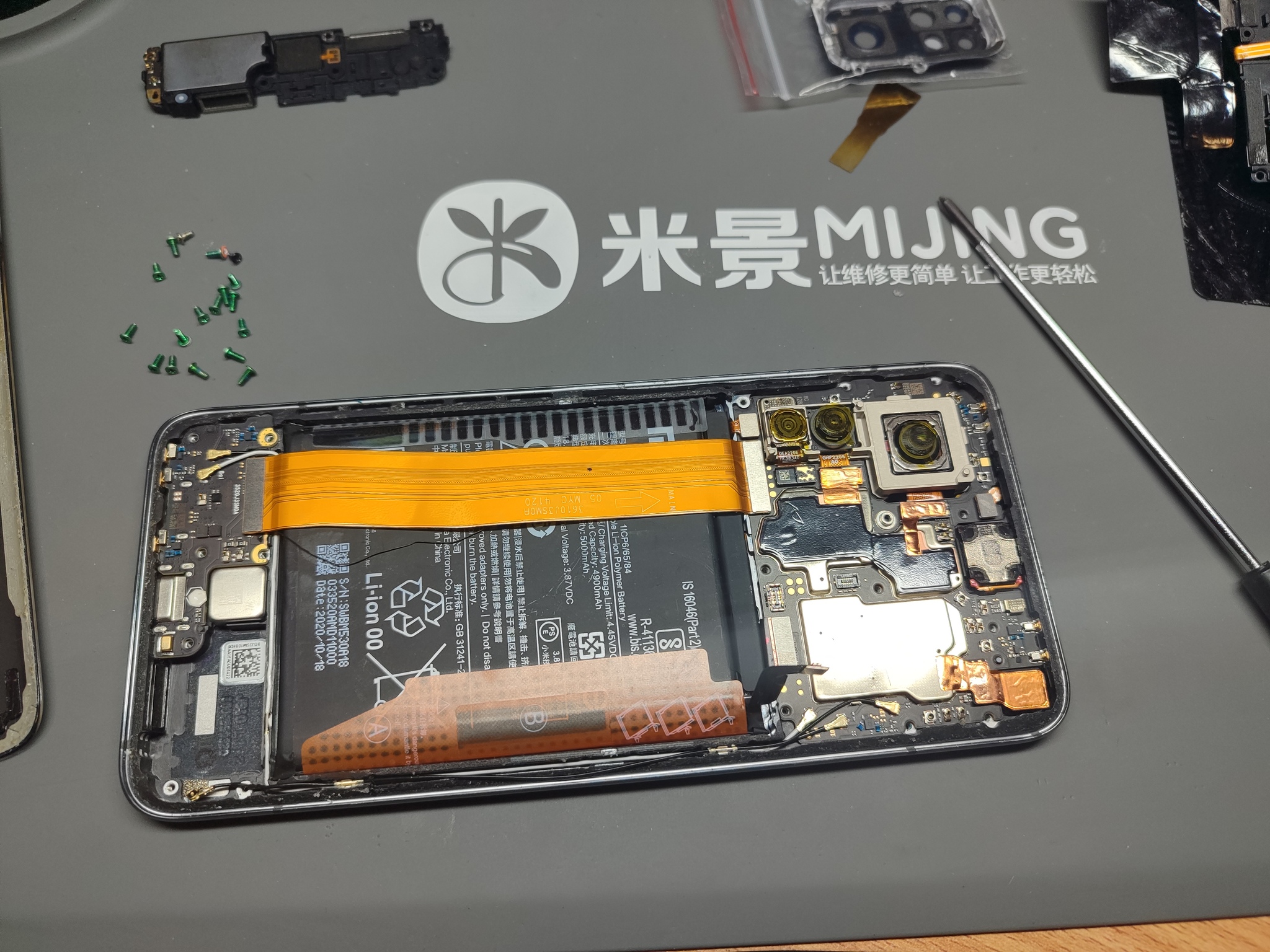

Снимаем камеры, блок камер, и фронтальную камеру, упаковываем их в zip пакеты, предварительно на фронтальную камеру наклеив наклейку.

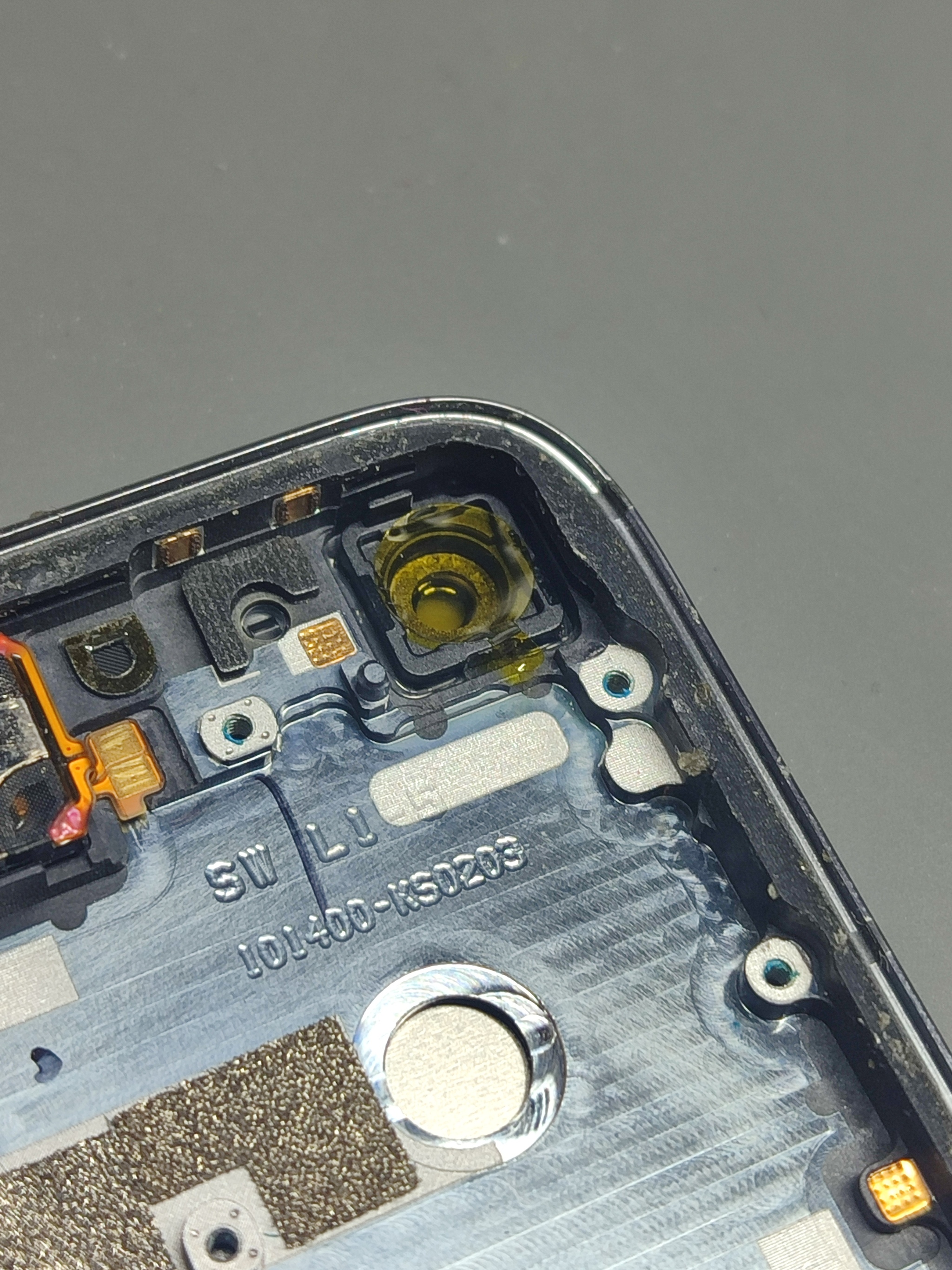

Отверстие под фронтальную камеру так же защитим от пыли.

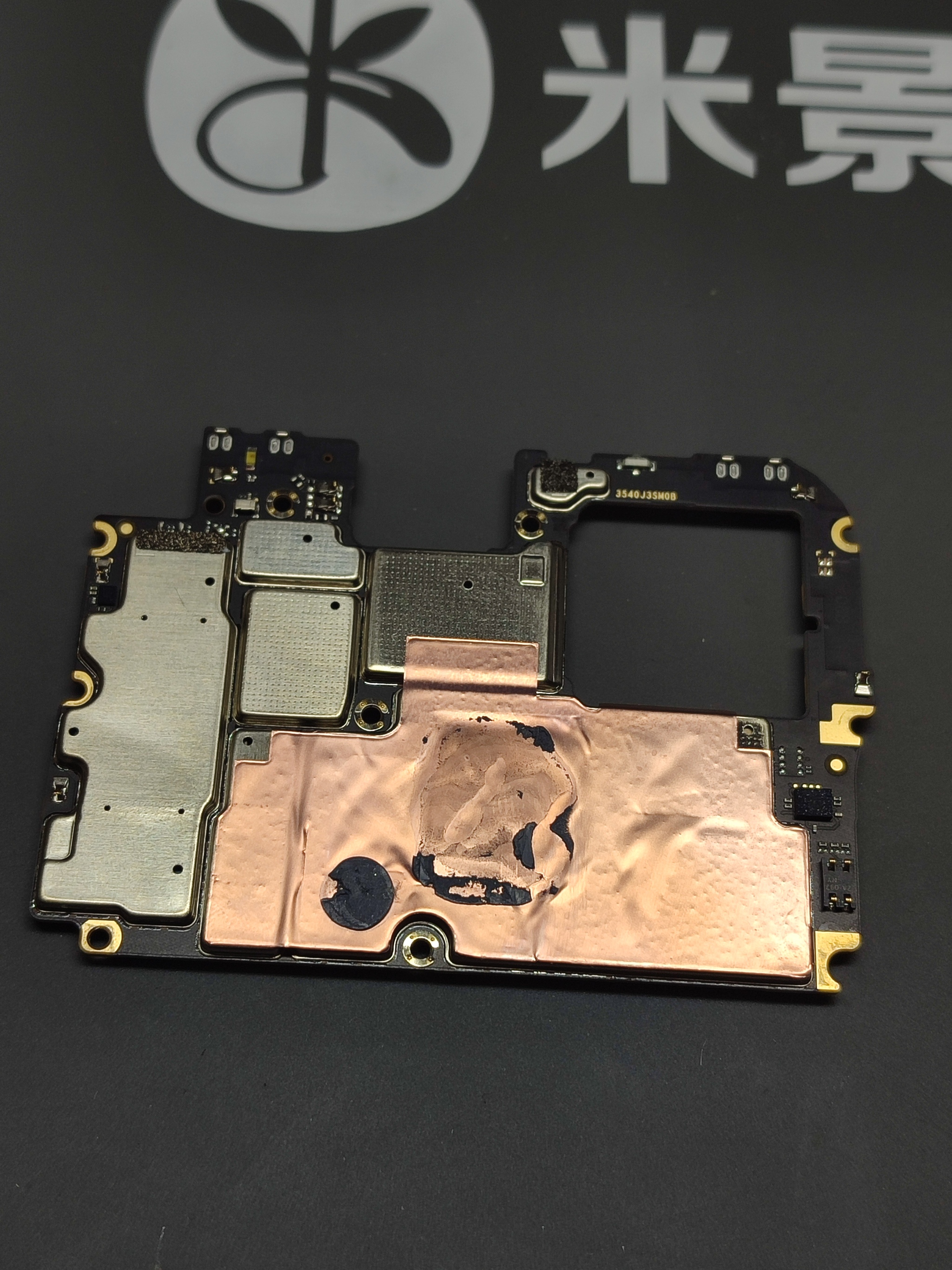

Сама материнская плата, термоинтерфейс уже весь высох, ничего не проводит(в конце нанесем новый термоинтерфейс от фирмы Relife).

Зачищаем вокруг процессора компаунд черный(250/50), потом при температуре 350 и поток 50л снимаем сначала оперативную память, потом снимаем процессор. На самом процессоре и оперативной памяти было довольно много серых пятаков, видимо из-за них телефон плохо работал, так как нагрузки на него были довольно серьёзные, тряска, поездки в машине на держателе, падения, перегрев, игры и так далее(папа любит в игры поиграть на телефоне). На самом процессоре я повредил немного паяльную маску, не мог его накатать, шарики слипались, пришлось дождаться прихода денег, что бы купить ультрафиолетовый фонарик Mechanic и паяльную маску от фирмы QianLi.

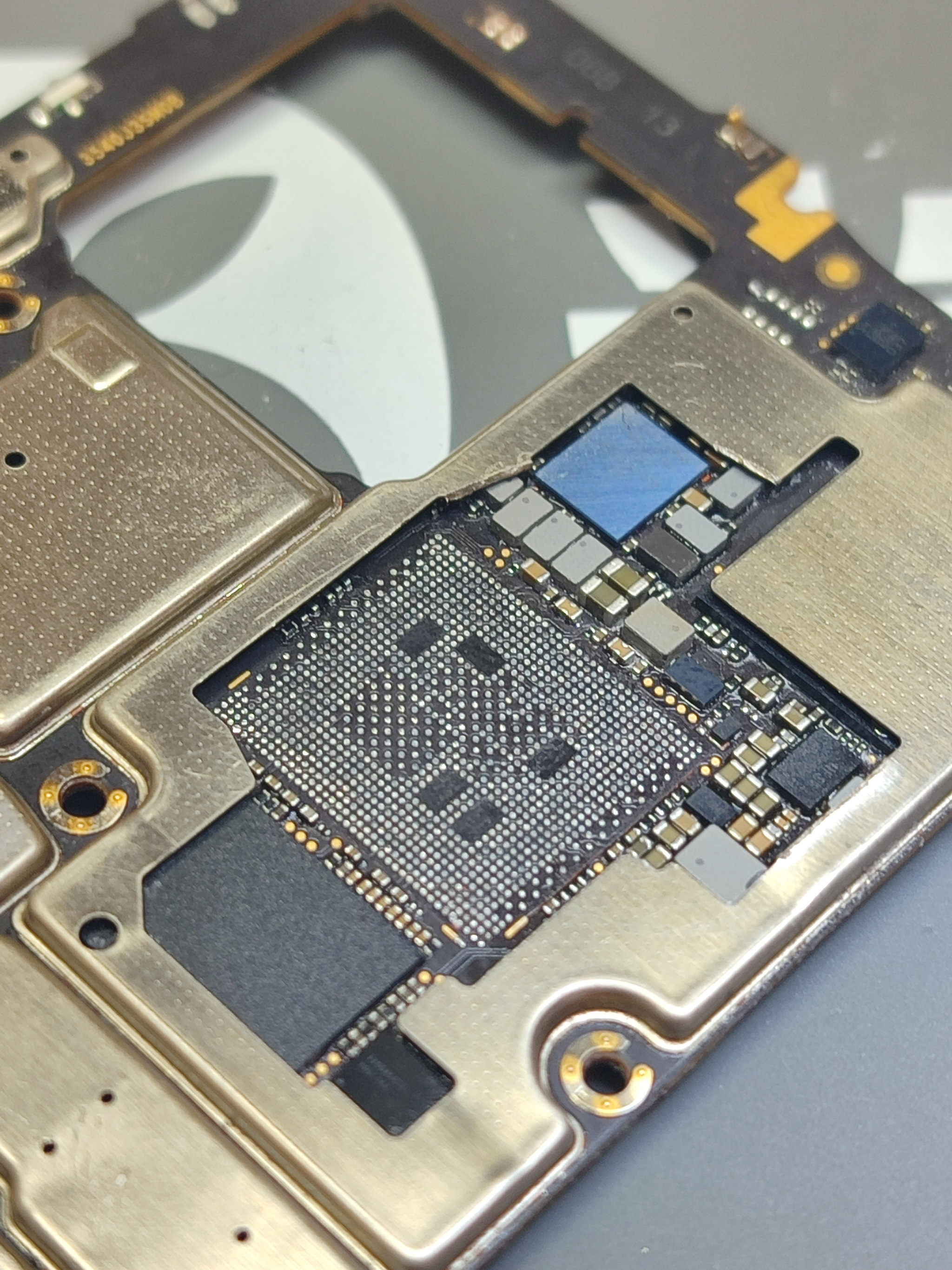

Зачищаем посадочное место(старая фотография, перед запайкой прошёлся оплёткой с феном что бы убрать остатки полностью). На фото видно, что я спилил часть защитного экрана с помощью бор машинки от Mechanic.

Фото посадочного место до зачистки. При снятии процессора я сбил 3 элемента(конденсатор, резистор на 240 ом, схему пришлось даже открывать, конденсатор), перед установкой процессора я их запаял назад феном при температуре 350/15, станция клон quick 861, предварительно сделав бугорки паяльной пастой).

Делаем шарики припоя на процессоре, использая данное приспособление для накатки шаров. Перед тем как наносить паяльную пасту, высушиваем её на безворсовой салфетке для того что бы убрать излишний флюс. Далее при температуре 350/15 мы делаем шарики(по своей практике лучше поставить поток воздуха меньше, что бы не гнуло трафарет, тогда будет нормально, ну и что бы не гнуло трафарет предварительно область процессора секунд 5 нужно погреть вокруг), тогда выходит идеальный результат, когда трафарет не гнет.

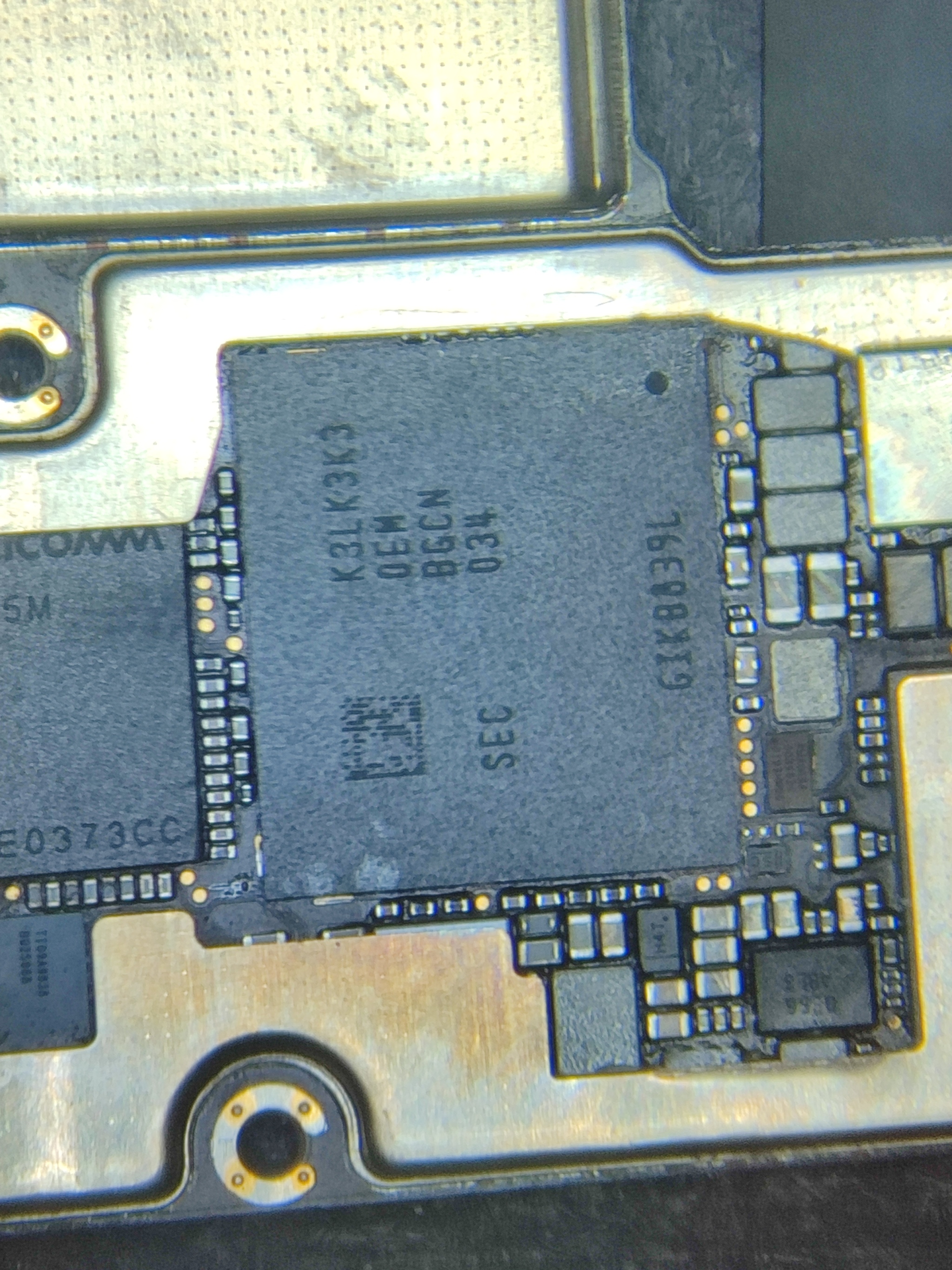

Устанавливаем сначала процессор при температуре 330/25, предварительно покачав его немного и после покачивания греем секунды 4, что бы быть точно уверенным что все шарики припоя будут припаяны надёжно. Потом так же устанавливаем оперативную память, так же покачивая, и догревая.

Потом с замиранием сердца после остывания платы пытаемся включить его с кнопки. И успех, он включился. Можно радоваться что не получу п*зды за телефон, который потом мог не запуститься)

Теперь надо собрать эту груду железа, да ещё надо сделать это грамотно, что бы потом после себя оставить чистоту и правильность сборки и обслуживания техники.

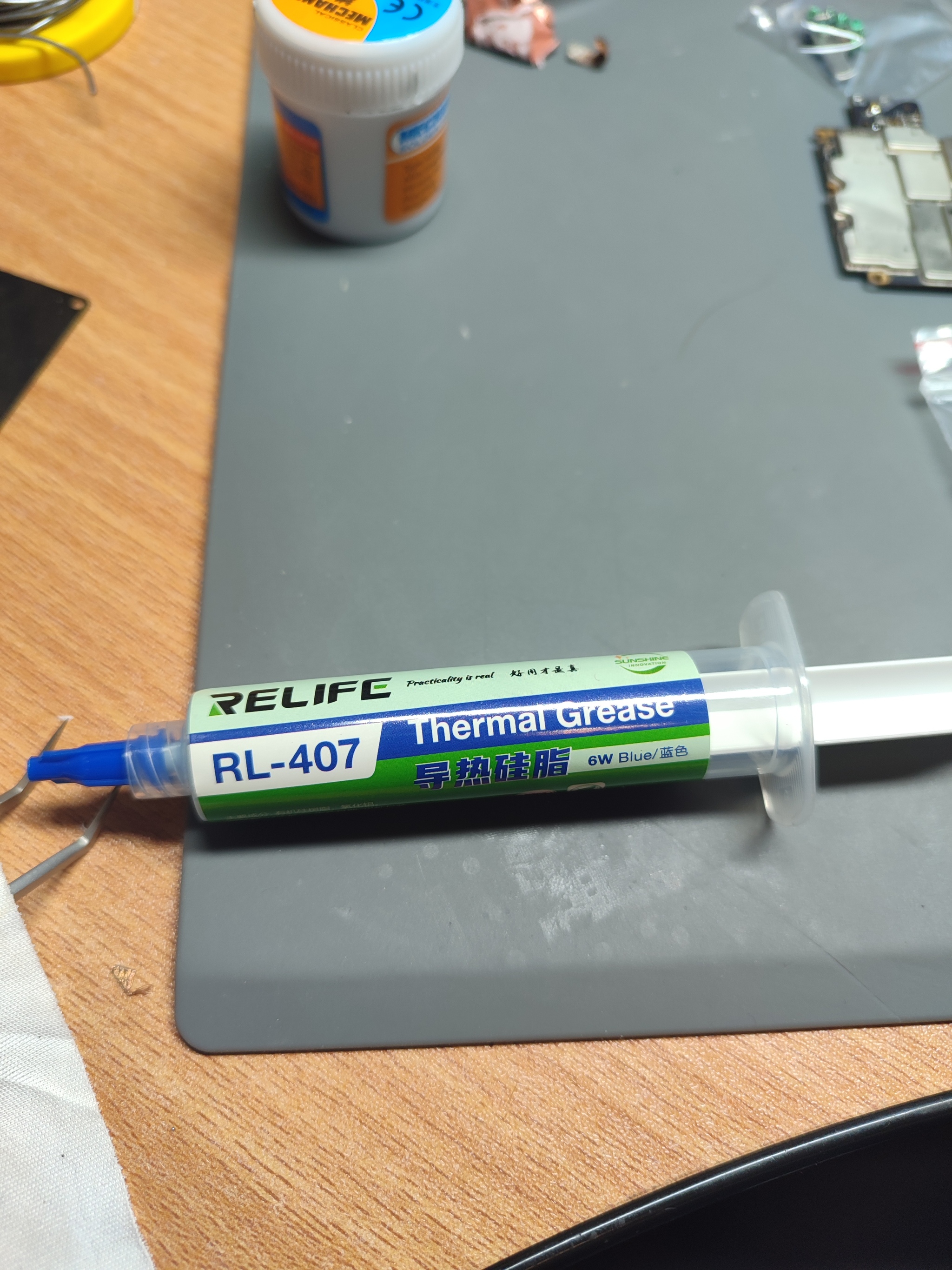

Начнем с термоинтерфейса, купил от Relife для телефонов, мне понравился, наносится хорошо, пастообразный.

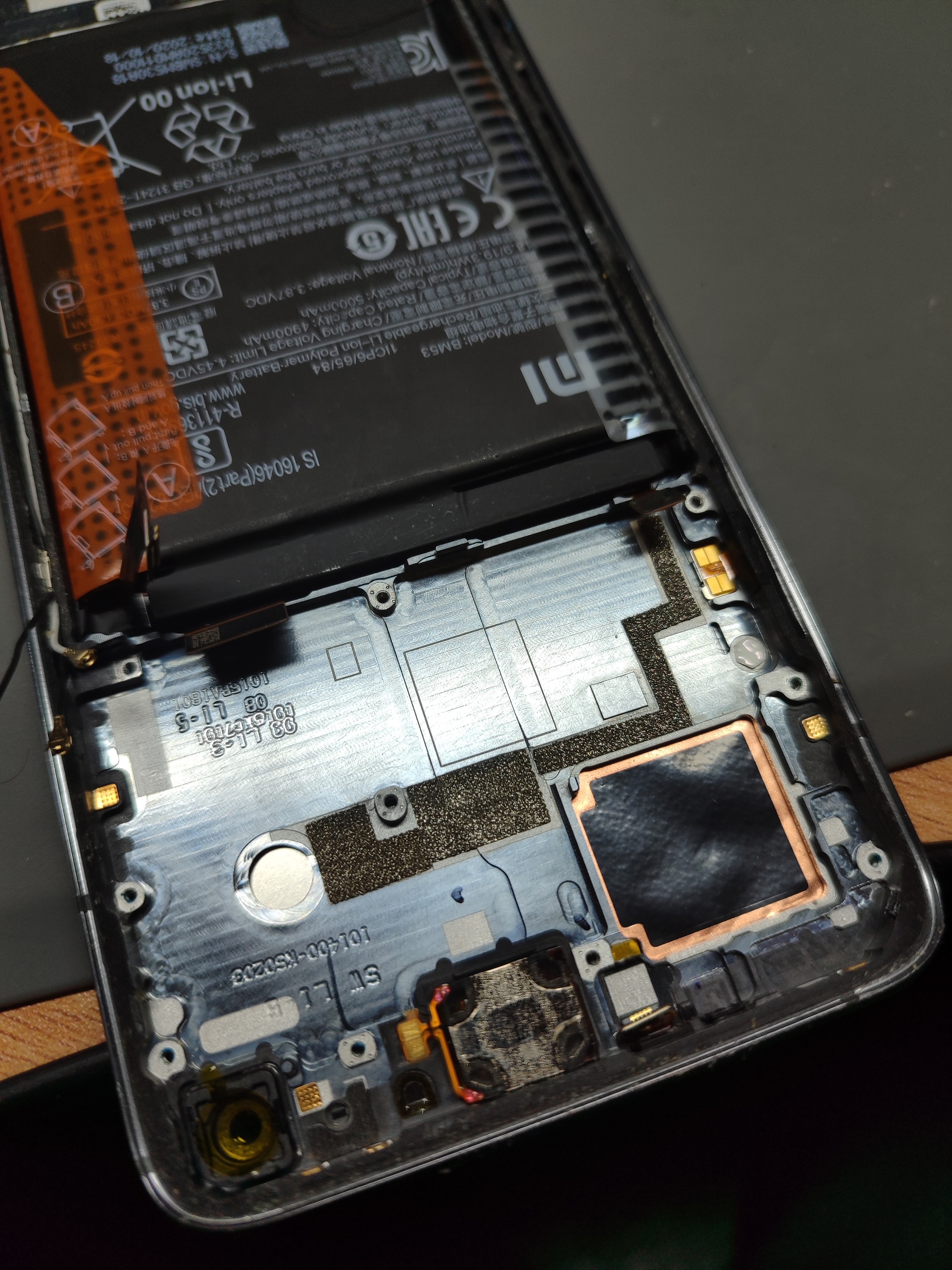

Зачищаем от старого термоинтерфейса, обезжириваем спиртом.

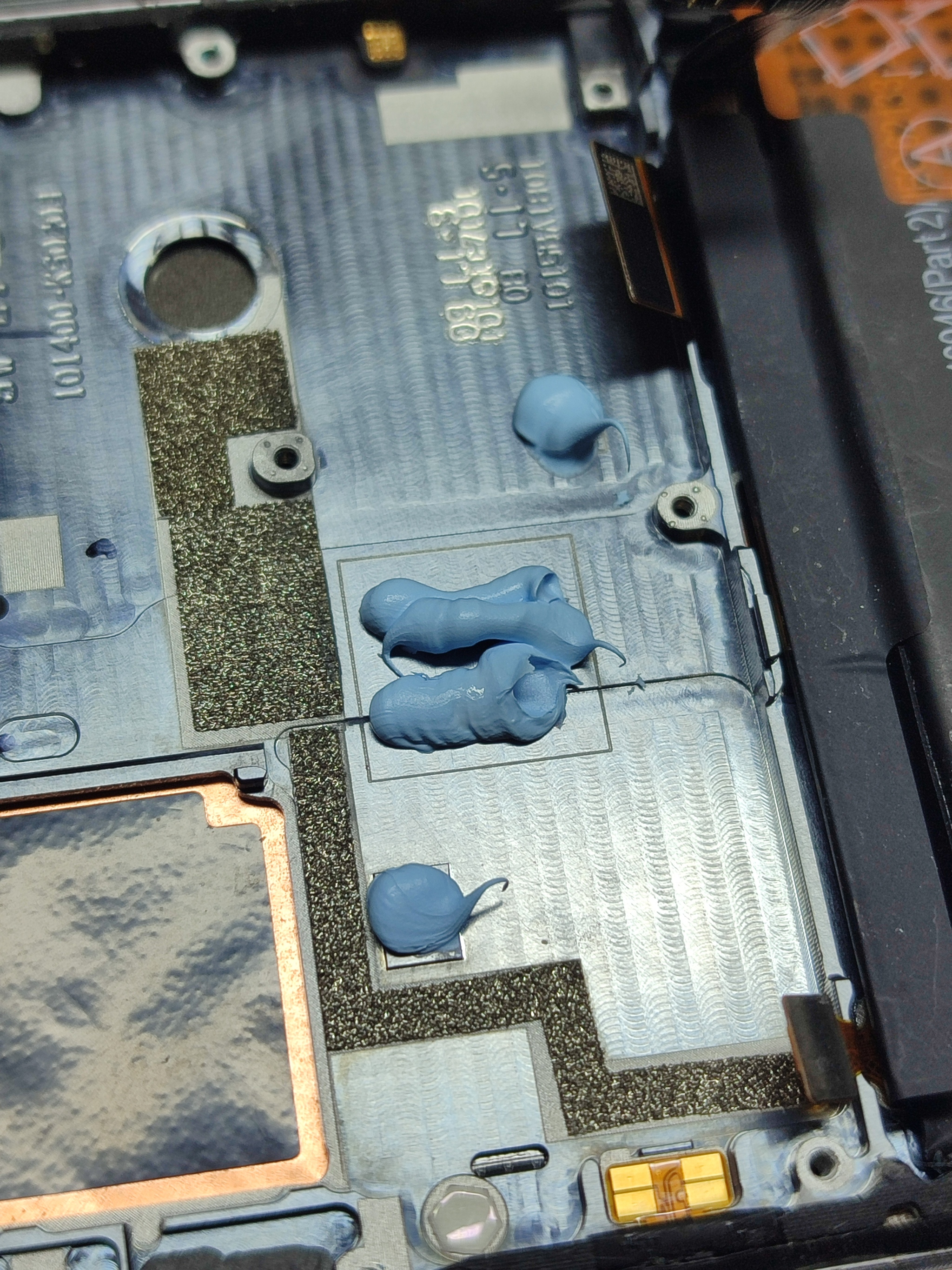

Наносим на места, которые специально были отмечены с завода, наносим не жалея, что бы было хорошо и устанавливаем материнскую плату на её место.

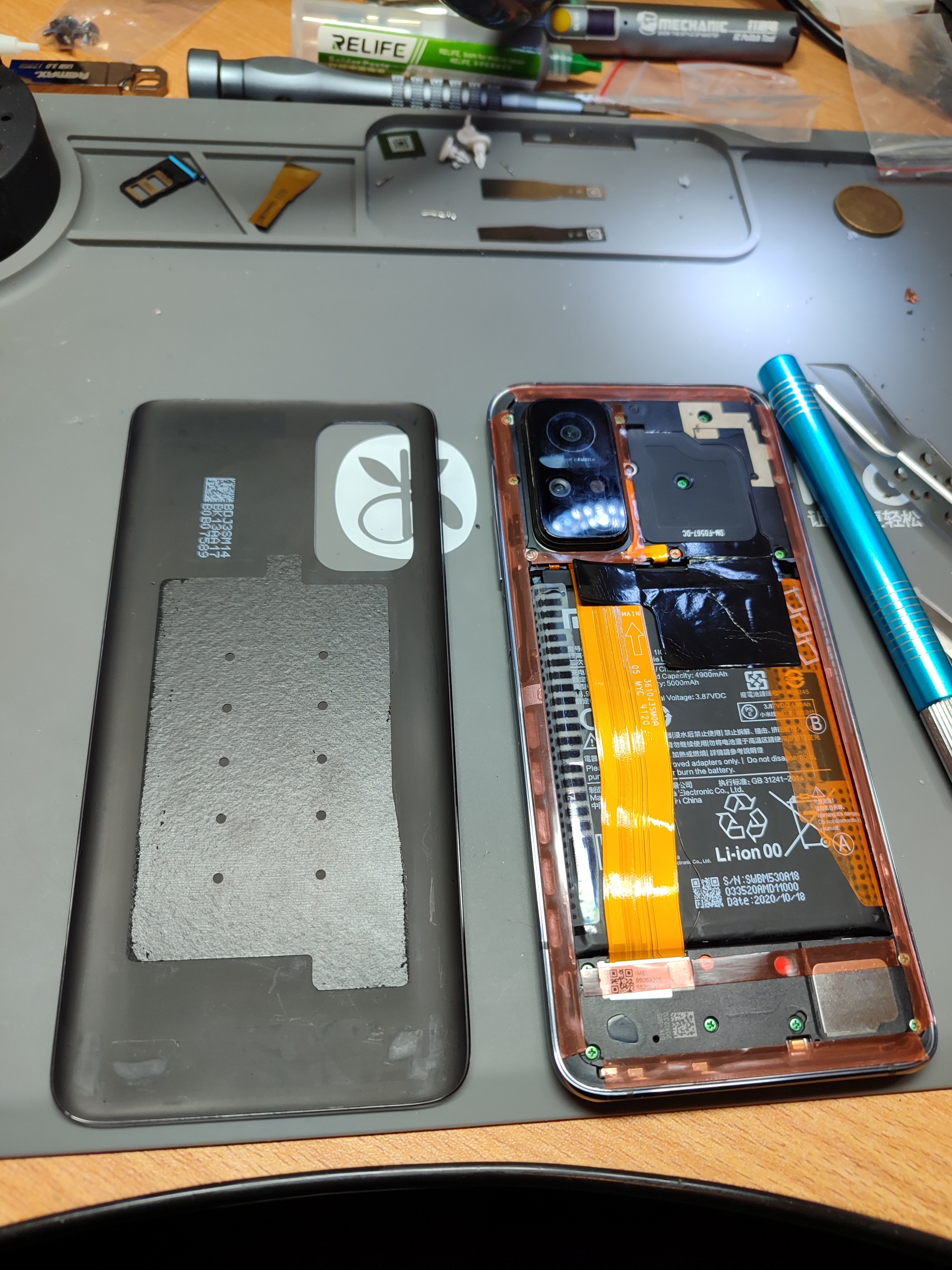

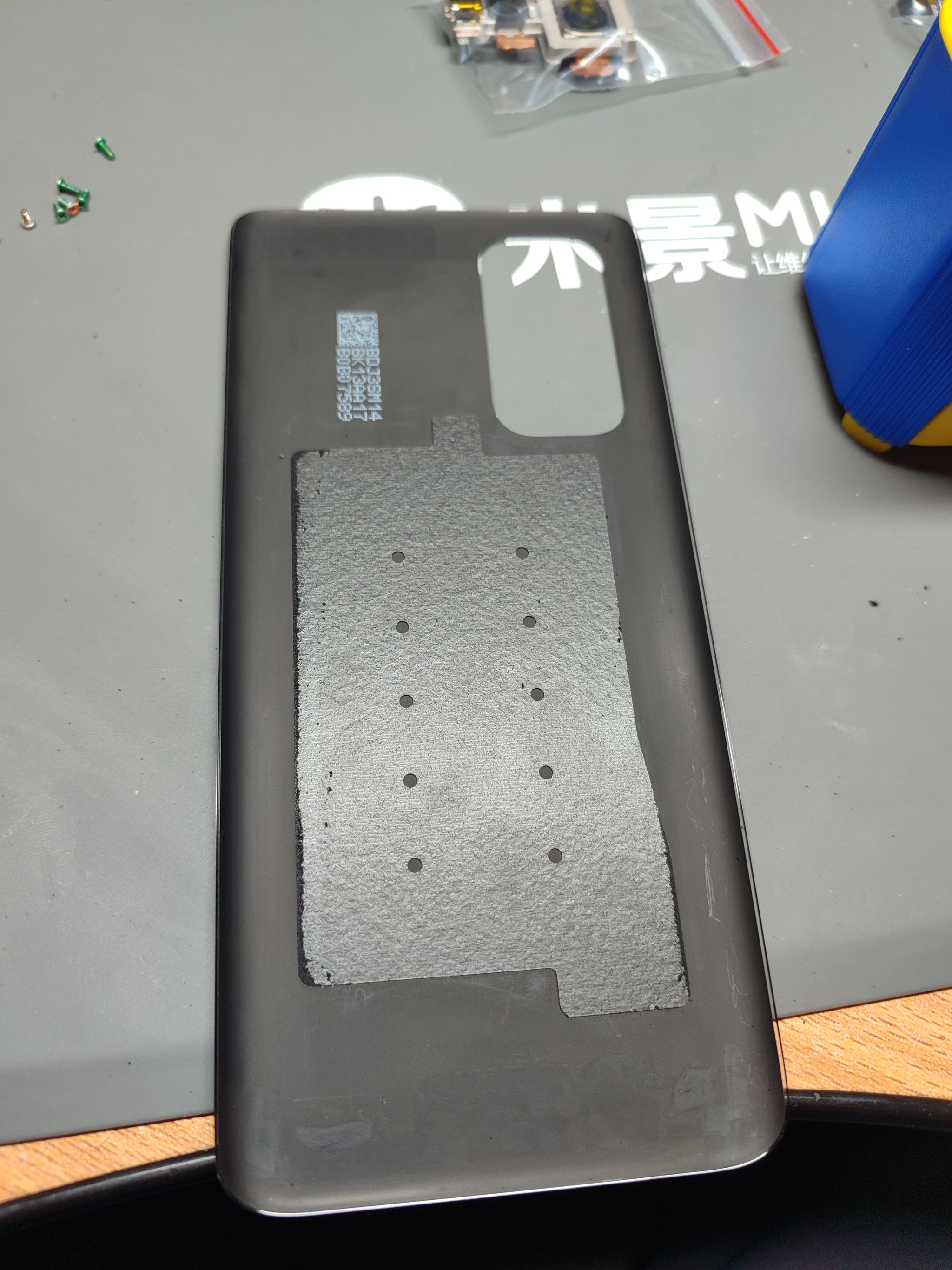

Зачищаем заднюю крышку от старого скотча и жизнедеятельности другого сервиса, обезжириваем спиртом.

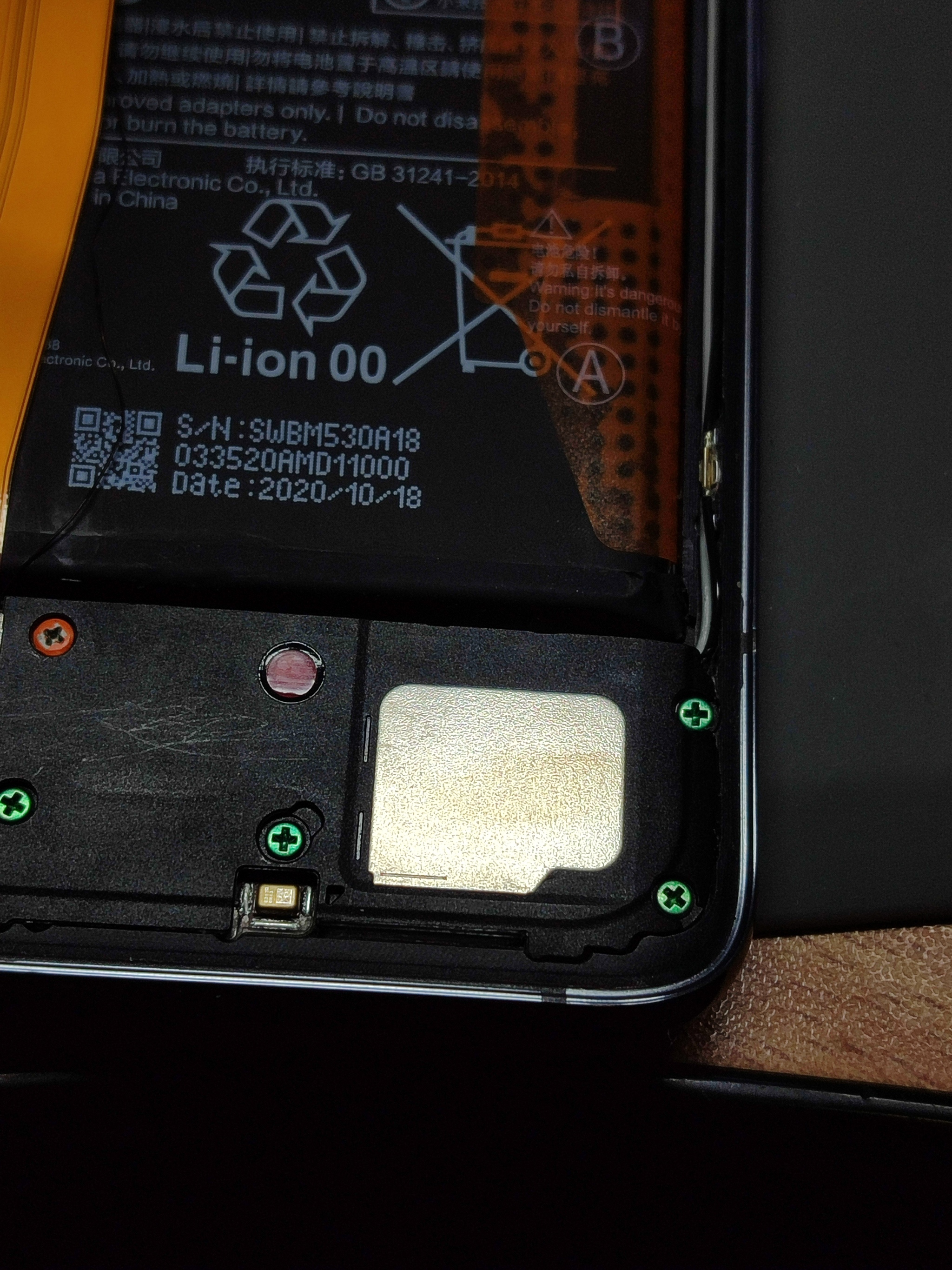

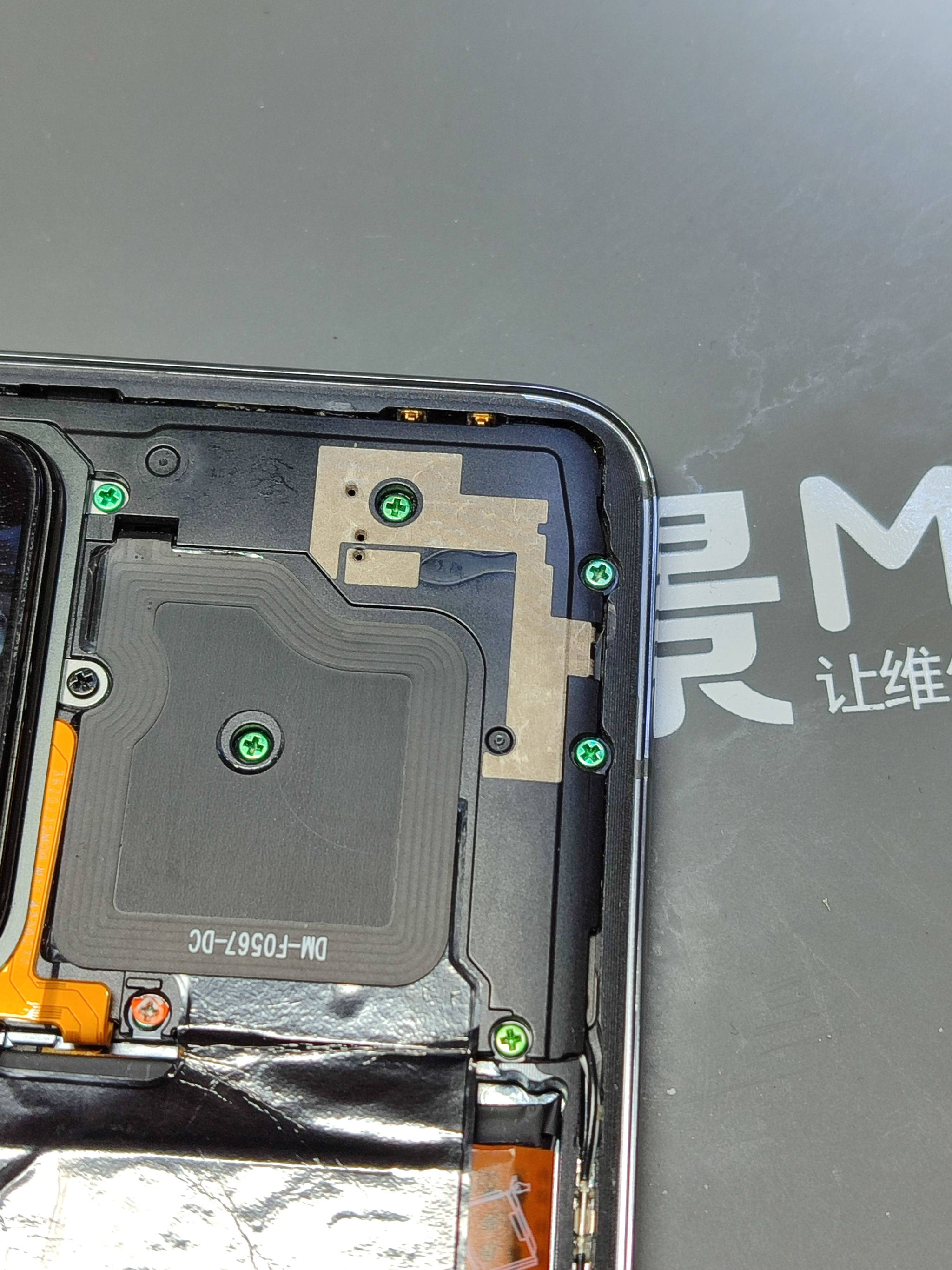

Собираем телефон, не забыв припаять дублирующий провод на материнскую плату.

Далее зачищаем от старого клея специальной машинкой от Mechanic для удаления oca пленки(прекрасно подходит для удаления двухстороннего скотча на задних крышках, на корпусах и прочего клея), не забывая это всё обезжирить спиртом.

Наклеиваем скотч по периметру 5мм, а скотч 3мм наклеиваем возле камер. Снова обезжириваем заднюю крышку спиртом, вытираем с помощью салфетки свои отпечатки пальцев в самом телефоне с помощью спирта, отдираем защитную ленту от скотча и по углам наносим точки клея B7000 цвет черный(так будет лучше, что бы туда ничего не попадало, грязь и так далее).

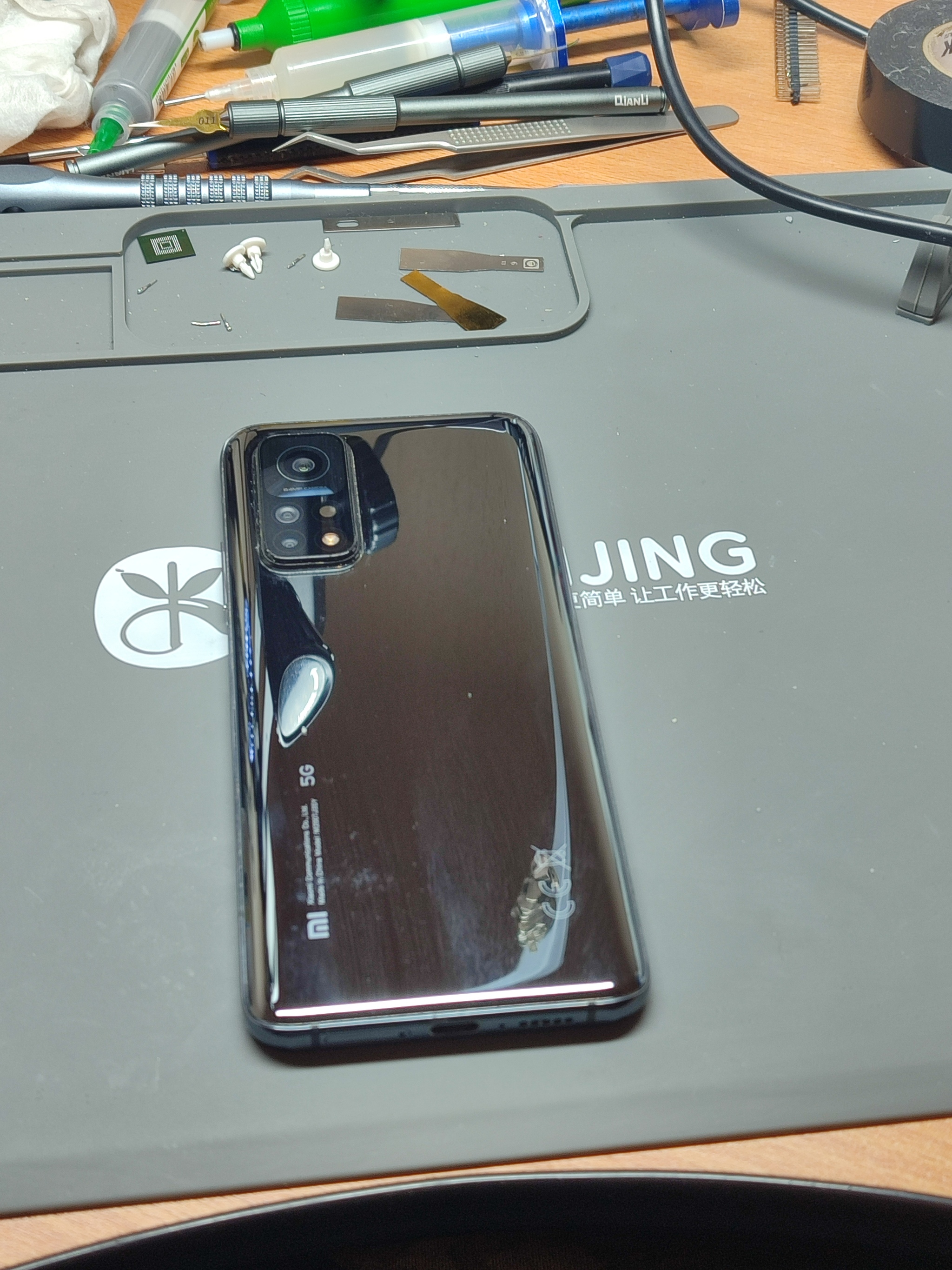

Ремонт и моя практика успешно завершились, всё работает, телефон полностью в работоспособном состоянии, собран качественно и внутри красиво. Я считаю что я нормально собрал телефон, с восстановлением термоинтерфейса, с нормальной сборкой, красиво и аккуратно. Всем спасибо, всем пока!)
