Вакуумное литьё. Часть 2. Металл, ну так же нельзя и терпение.⁠⁠

Порой происходит такой диалог:

-ну вот ты делаешь свои колечки, с кулончиками, не продаешь их, тратишь деньги и время и что это тебе даёт?

-я учусь терпению©

Очень приятно что мой вчерашний пост вызвал столько интереса у людей, и отдавая долг их терпению я хочу продолжить показывать то, ради чего все эти посты задумывались.

Огромное спасибо подписавшимся, мне безумно приятно что то чем я занимаюсь, не безразлично людям.

Дело в том, что как я уже и говорил процесс изготовления ювелирных изделий, достаточно кропотливая работа, соблюдение технологии, времени, температурных режимов, режимов пайки, охлаждения, закалки итд. Это все учит терпению.

Приступим)

Закончив рабочий день, и прибежав домой первым делом проверяем опоки. Ничего не треснуло, кот их никуда не заиграл, металл сам не залился. Все хорошо. Можно приступать к сборке мини литейки.

Микроволновка не при чем, она просто стоит на своем месте)

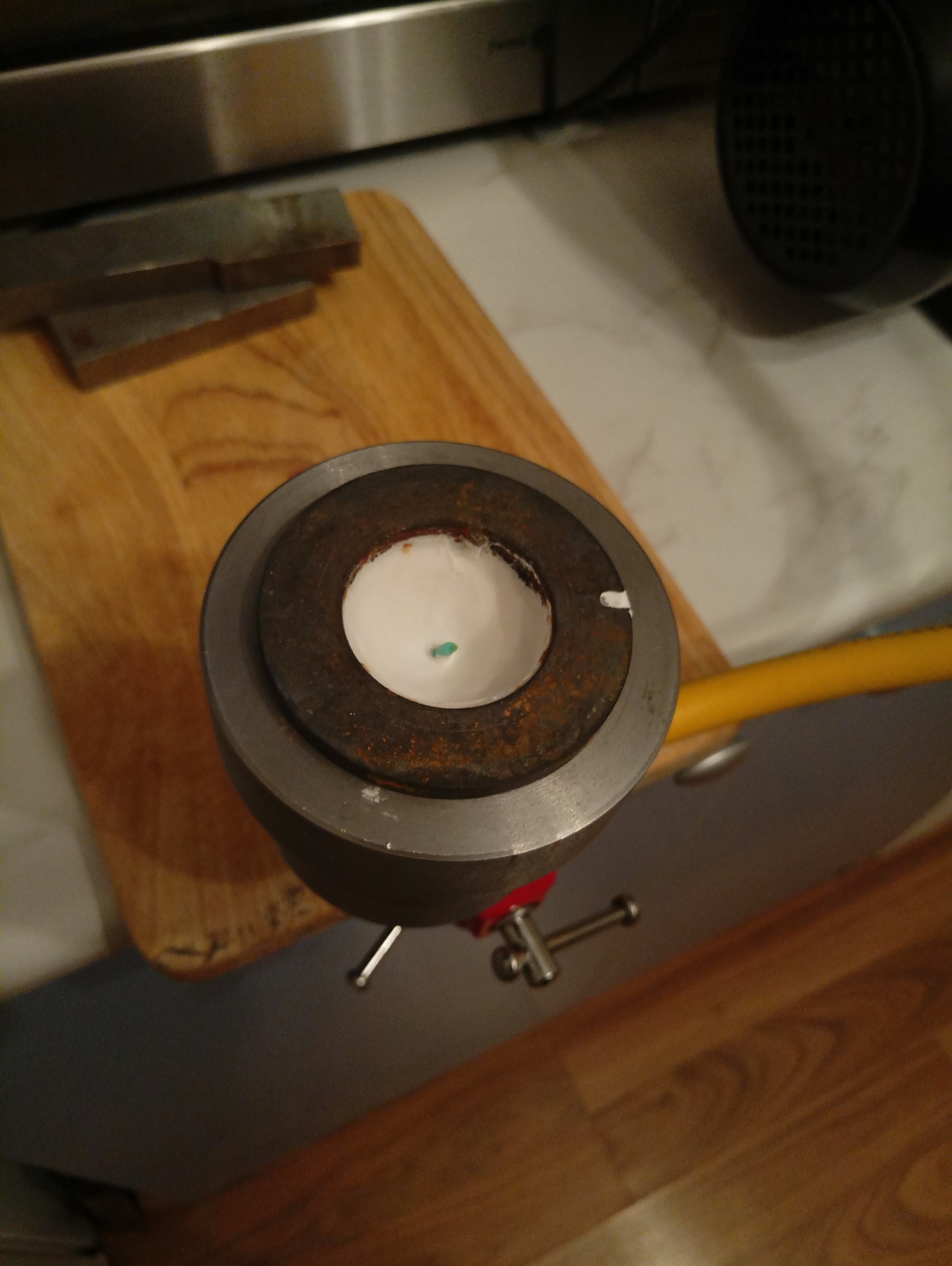

Знакомый Вам вакуумный насос подключен к нашему вакуумному стакану. Специально выточенному токарем и подогнаному по размерам опок таким образом, чтобы вакуум притягивал опоку без всяких дополнительных прокладок (да да, я знаю что они нужны для лучшего эффекта, но перепробовав красный автогерметик, силикон, резину я пришел к выводу что это порой может только принести вред, чем пользу. Повторюсь, все подгонялись на токарном станке, и даже непрокаленная опока присасывается намертво)

Многие говорят что для такого вида литья нужен ресивер (это такой резервуар, в котором предварительно создаётся вакуум, и перед включением насоса и заливкой металла "прокачивается" опока.

При малом весе металла, это не является необходимым, хватает собственной производительности насоса. А это около 159 л/мин.

Соьравшись духом и отмерив необходимое нам количество металла (вес восковок*11.5+1.5/2грамма) мы собираемся и переносимся ни куда-нибудь в Нарнию а в подъезд. Да-да именно там и происходит основная и самая горячая часть нашего волшебства.

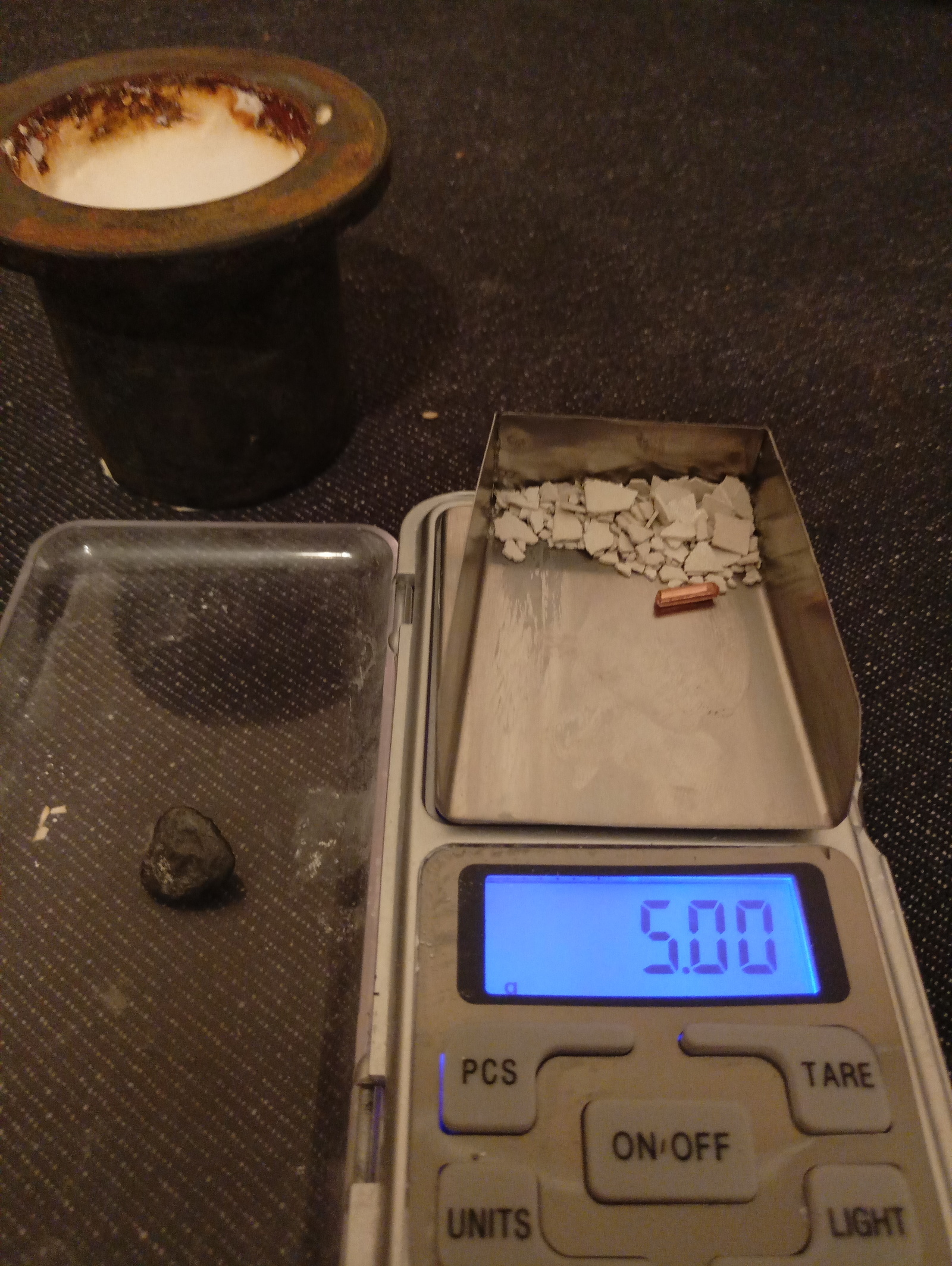

Тут необходимо пояснить. Белые хлопья-это серебро 999пробы. Проверено. Доказано. Неоспоримо. Поскольку чистое серебро лить бессмысленно и беспощадно, т.к физические свойства после литья будут на порядок ниже, да и вообще будут не такими как нам нужно, в чистый металл, чтобы понизить пробу до 925 необходимо добавить лигатуру. В данном случае это безкислородная медь, специально купленная в магазине для ювелиров.

Рассчитывается все так же просто вес необходимого нам металла умножаем на 0.925( потому что в 925 пробе 92.5% содержания чистого серебра-остальное примеси, в большинстве случаев это медь), полученное значение отнимаем от конечного веса металла и вывешиваем необходимые нам массы. Все просто. К примеру для 5 грамм 925 пробы понадобится  4.625 грамм серебра и 0.375 грамм меди.

Отмерили и побежали)

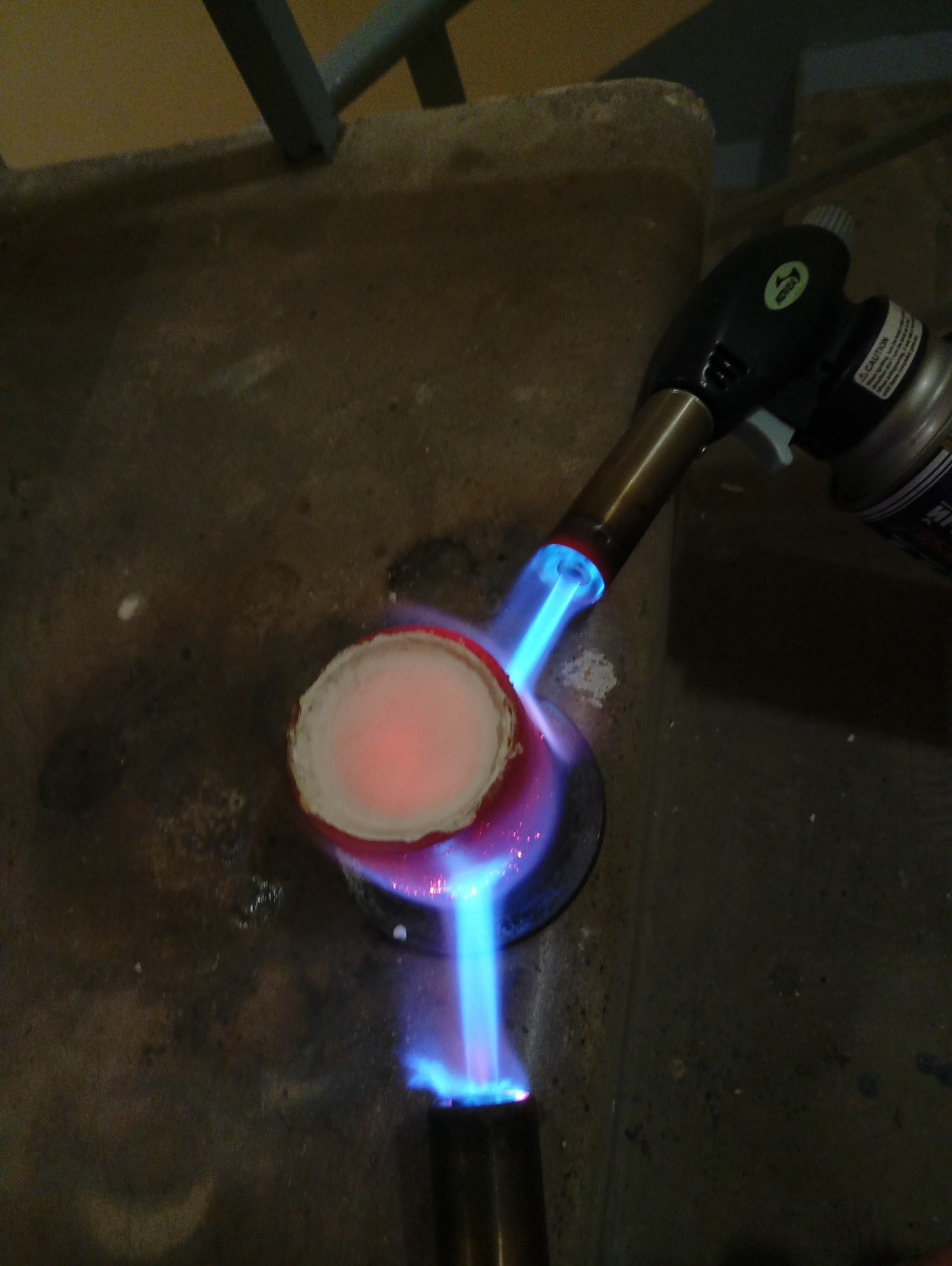

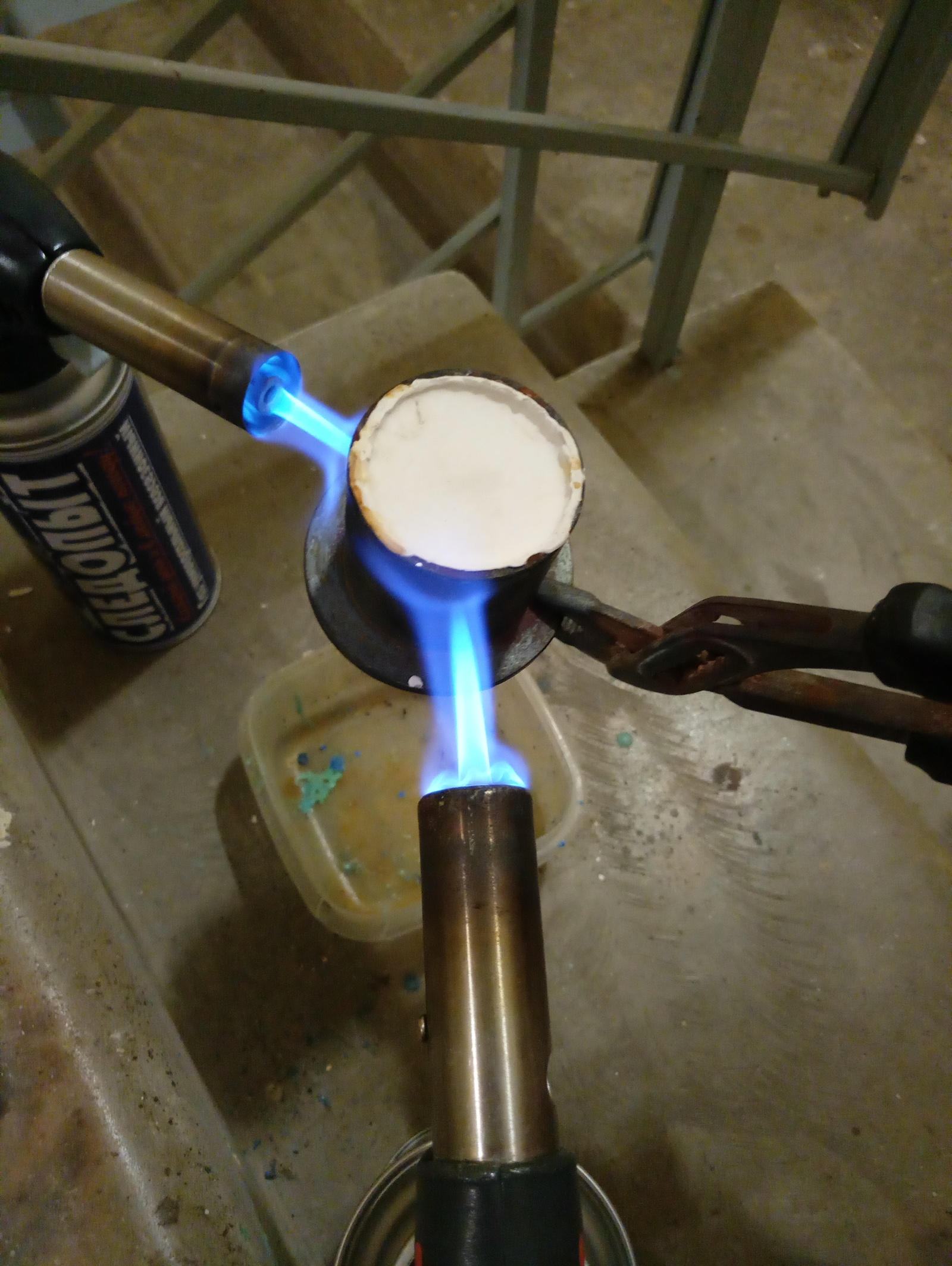

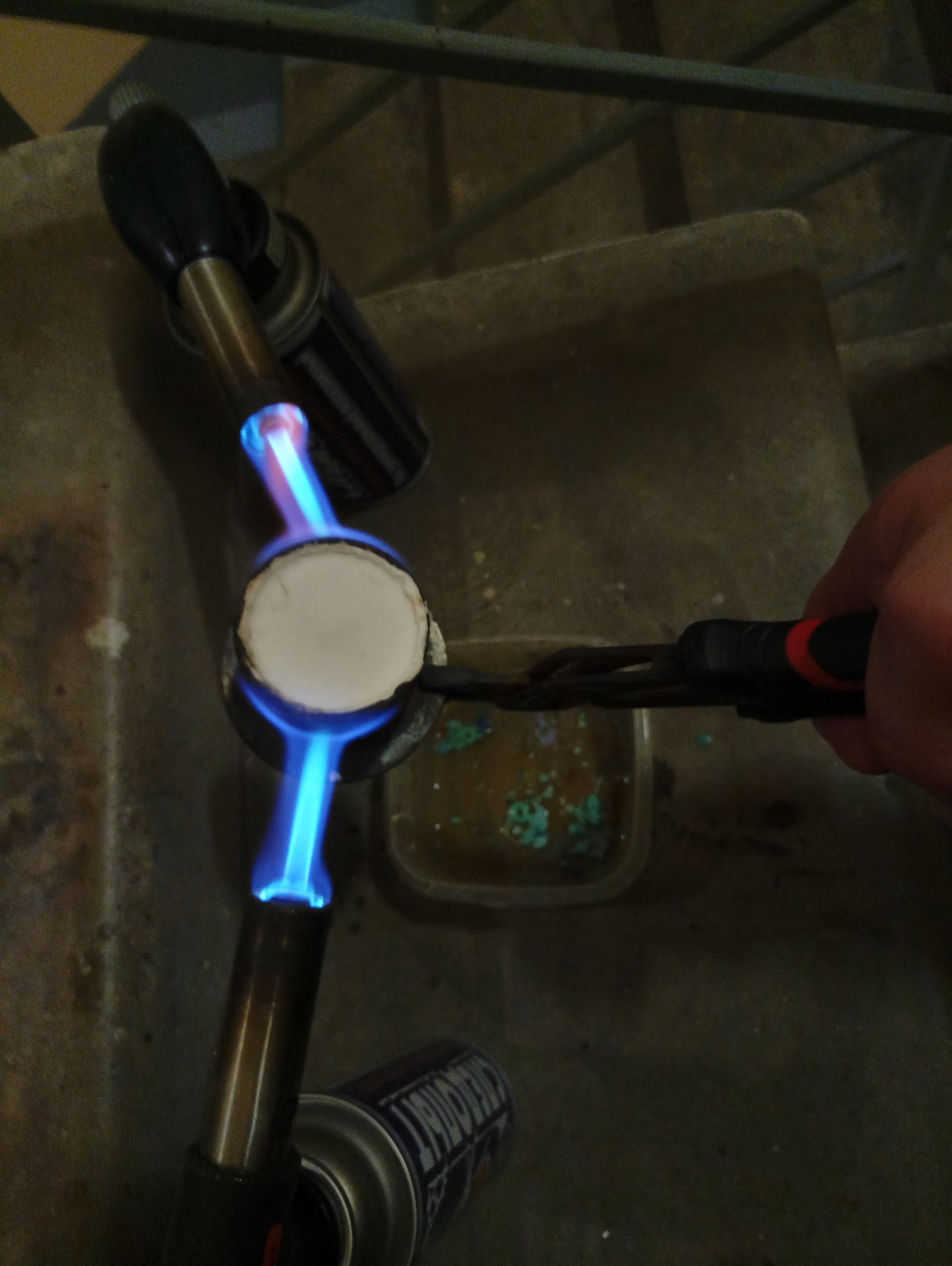

Вот так вот происходит процесс вытопки воска и прокалки опоки.

Да. Знаю. Вы спросите, а где же муфельная печь, вот это вот все, режимы прокалки, что за колхоз, отписка.

Дело в том, что даже если меня не подводит память у Марченкова( настольная книга ювелира 1/80уровня) было написано что небольшие опоки можно! прокаливать горелкой. Киньте в меня камнем если я не прав.

Да, необходимо соблюдать осторожность, и прокалить и выдержать при необходимых температурах у нас не получится, но мы получим то что нам нужно.

Раскалённую опоку, с прокаленным гипсом в ней.

Муфельная печь будет. В поисках. Но нам же нужно понять что как работает, почему может возникнуть то или иное. Понимать причины, а не бездумно выполнять то как написано в инструкции, не разбираясь что где и для чего. Поэтому мы и разумны.

А как по вашему древние, ещё в Овер дофига лет до нашей эры делали свои украшения? Не думаю что у них были муфели и вакум.

Все постепенно. Все с чего-то начинают.

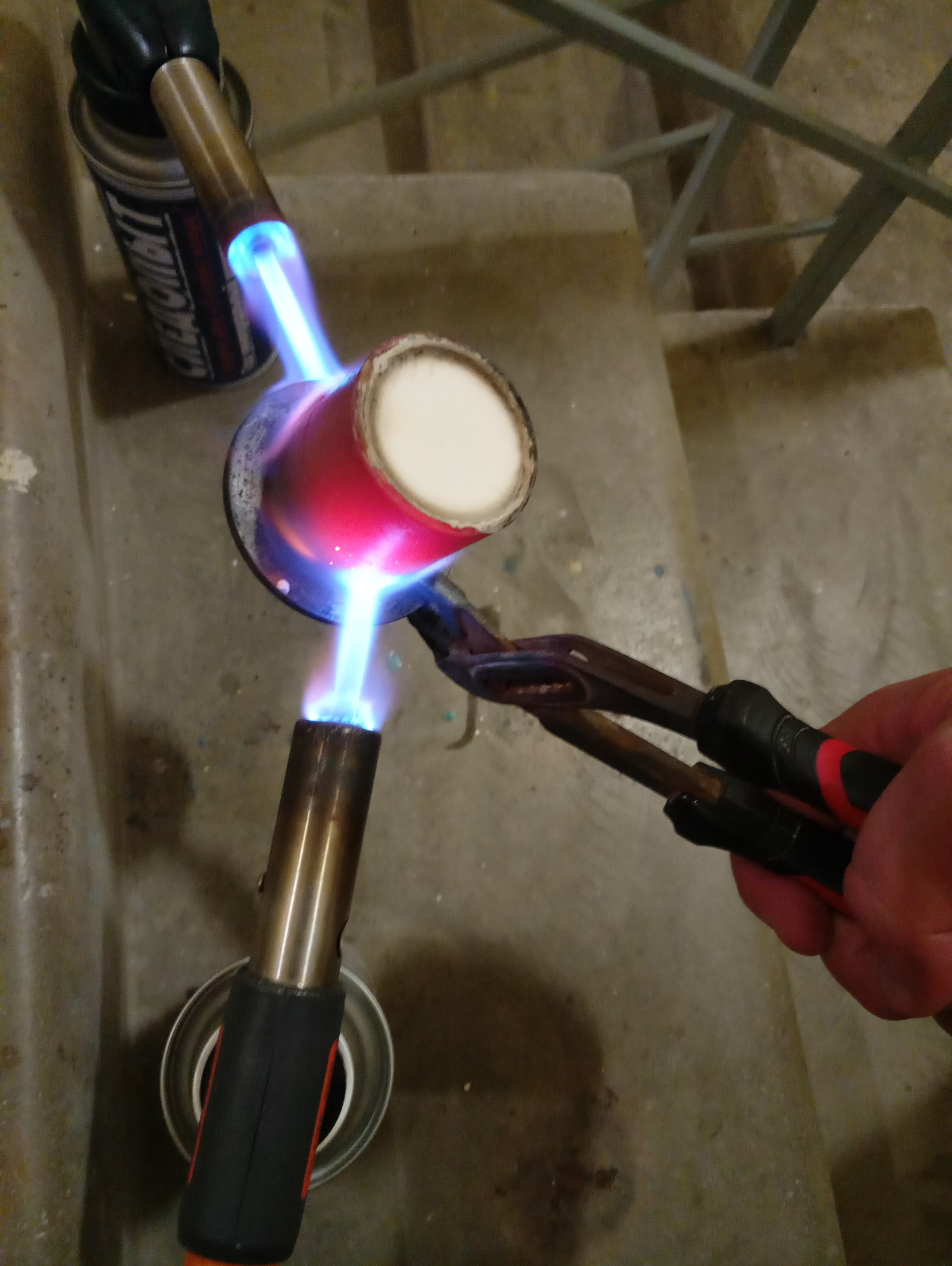

Когда литниковое отверстие становится бордовым, начинаем самое интересное, закладку и плавку металла.

Ещё одна оговорка.

В оригинале, мы платим металл в плавильной печи, и после того как достали опоку из муфеля, заливаем в опоку уже расплавленный металл и включаем вакуум.

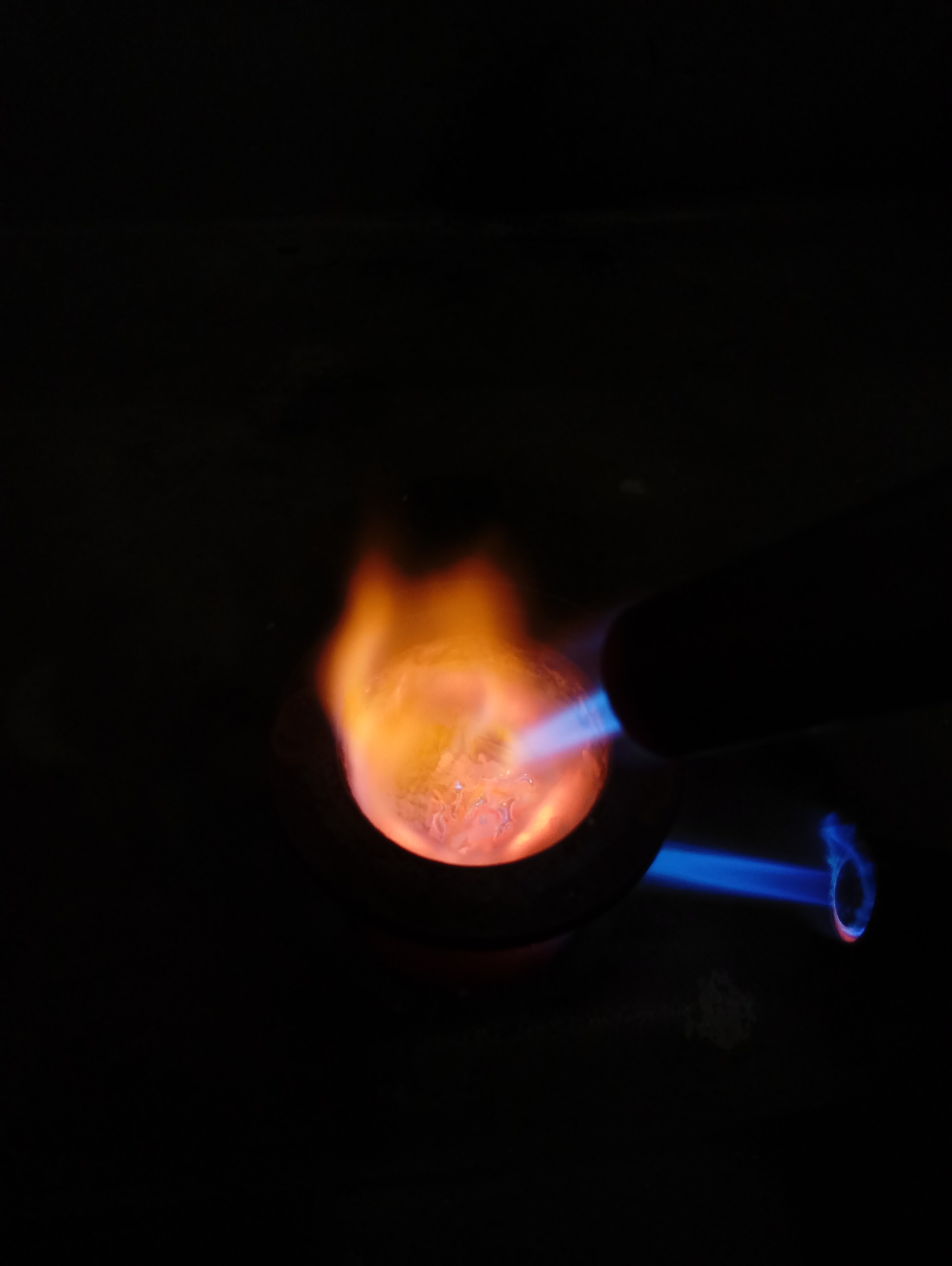

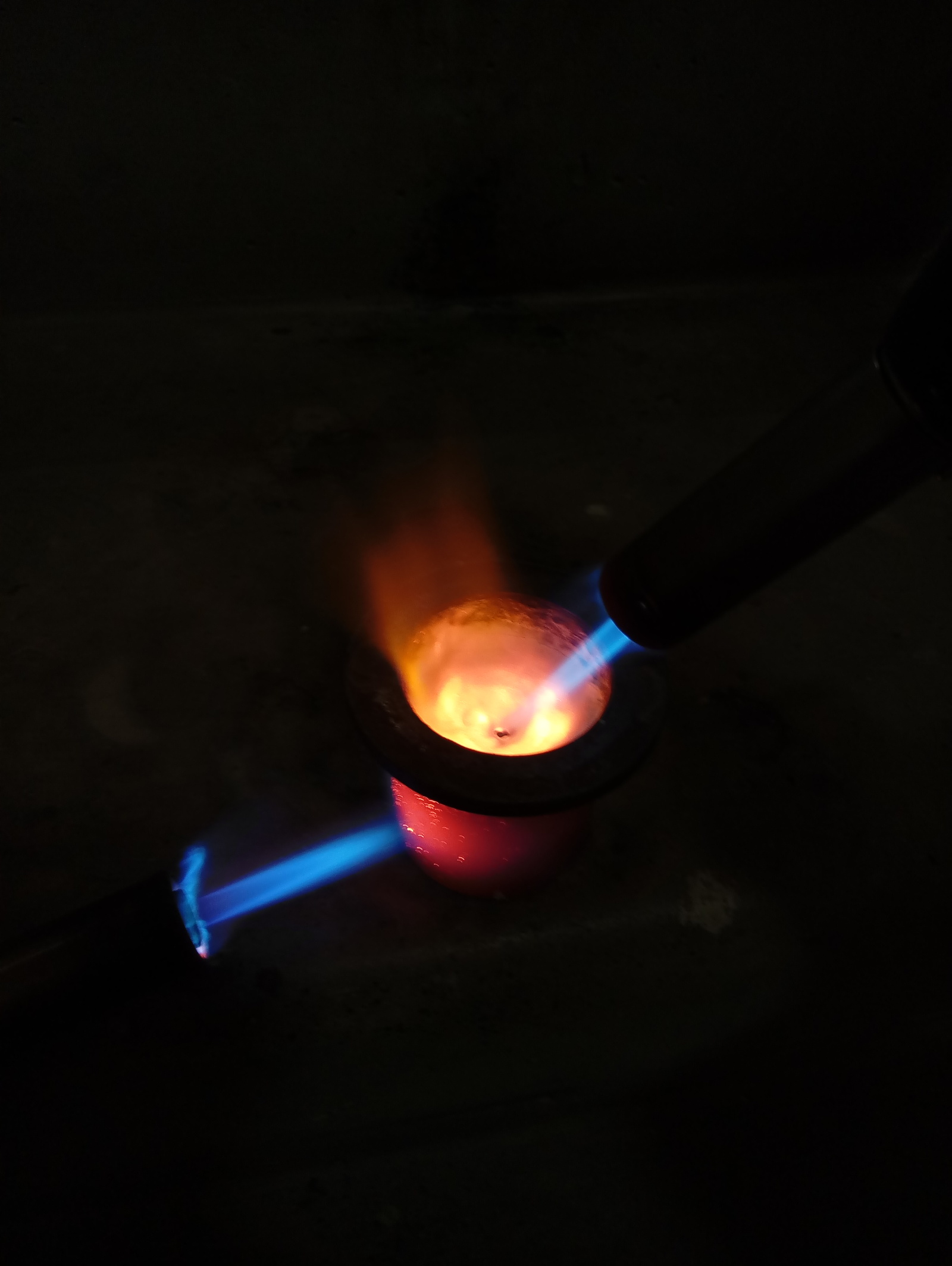

При малых объемах, металл можно плавить в тигле, но его я благополучно забыл купить) поэтому выход был достаточно прост+ко всему опока при плавке поддерживалась раскаленной.

Перед загрузкой металла, мы добавляем буру, чтобы она собрала со стенок всякий шлак который мог там собраться.

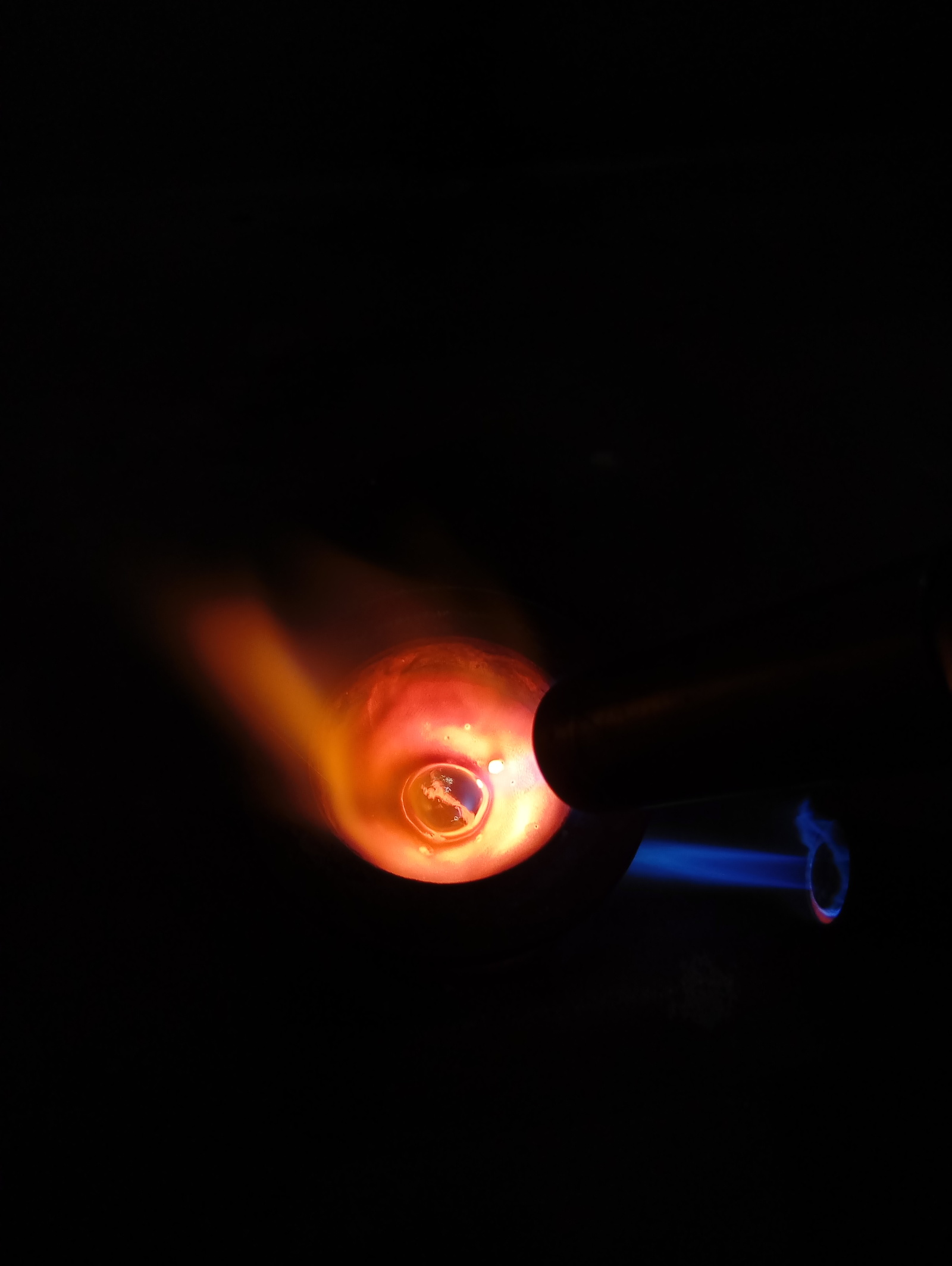

На загруженный металл так же добавляем буру, это позволит нам так же очистит металл, и избавить его от воздействия кислорода. Т.к серебро в жидком состоянии очень уж сильно захватывает его из окружающей среды, и от этого становится пористым. Так же бура чуть-чуть понижает температуру плавления металла.

Забыл.

Поскольку мы добавили лигатуру, металл необходимо хорошо перемешать, для этого нам нужна титановая или кварцевая  палочки. Чтобы медь смешалась с серебром образовав единый сплав.

Метал расплавлен, несёмся с ним до квартиры, где нас уже на всех парах поджидает вакуумный насос.

Готовый творить чудеса ( видео будет чуть-чуть ниже)

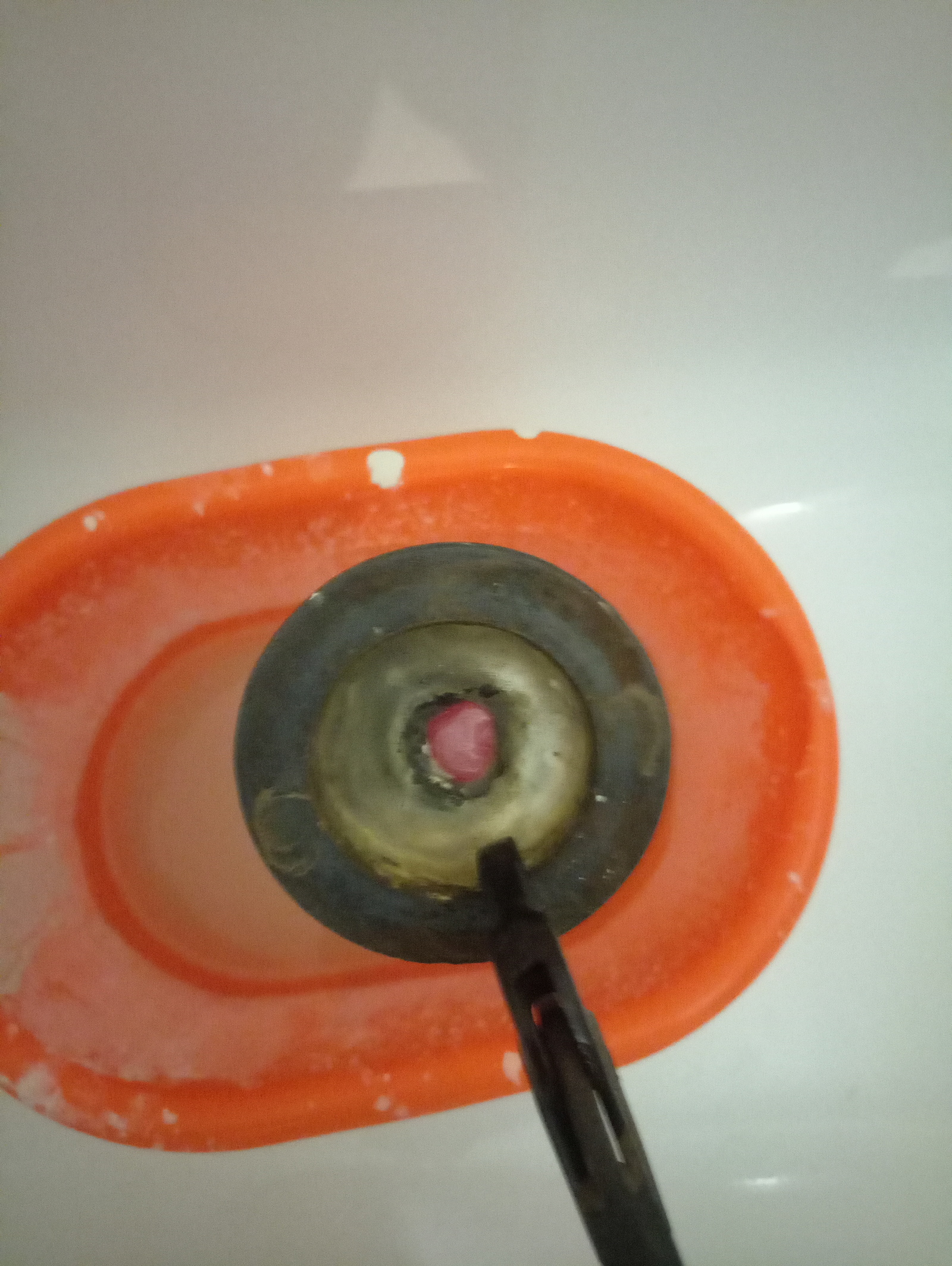

И вот.  Пролив. Ждём пока опока чуть-чуть остынет, и идём избавлять от гипса и смотреть что же получилось. И получилось ли.

Как однажды сказал @Arimf ни в коем случае не сливайте форммассу в канализацию. Если конечно не хотите устроить ей джихад. Ведь так же да?)

Поэтому ведро наше все))

Ну вот.

Вот так выглядят наши ещё вчера бывшие восковые модели))

Честно. Я рад. Очень.

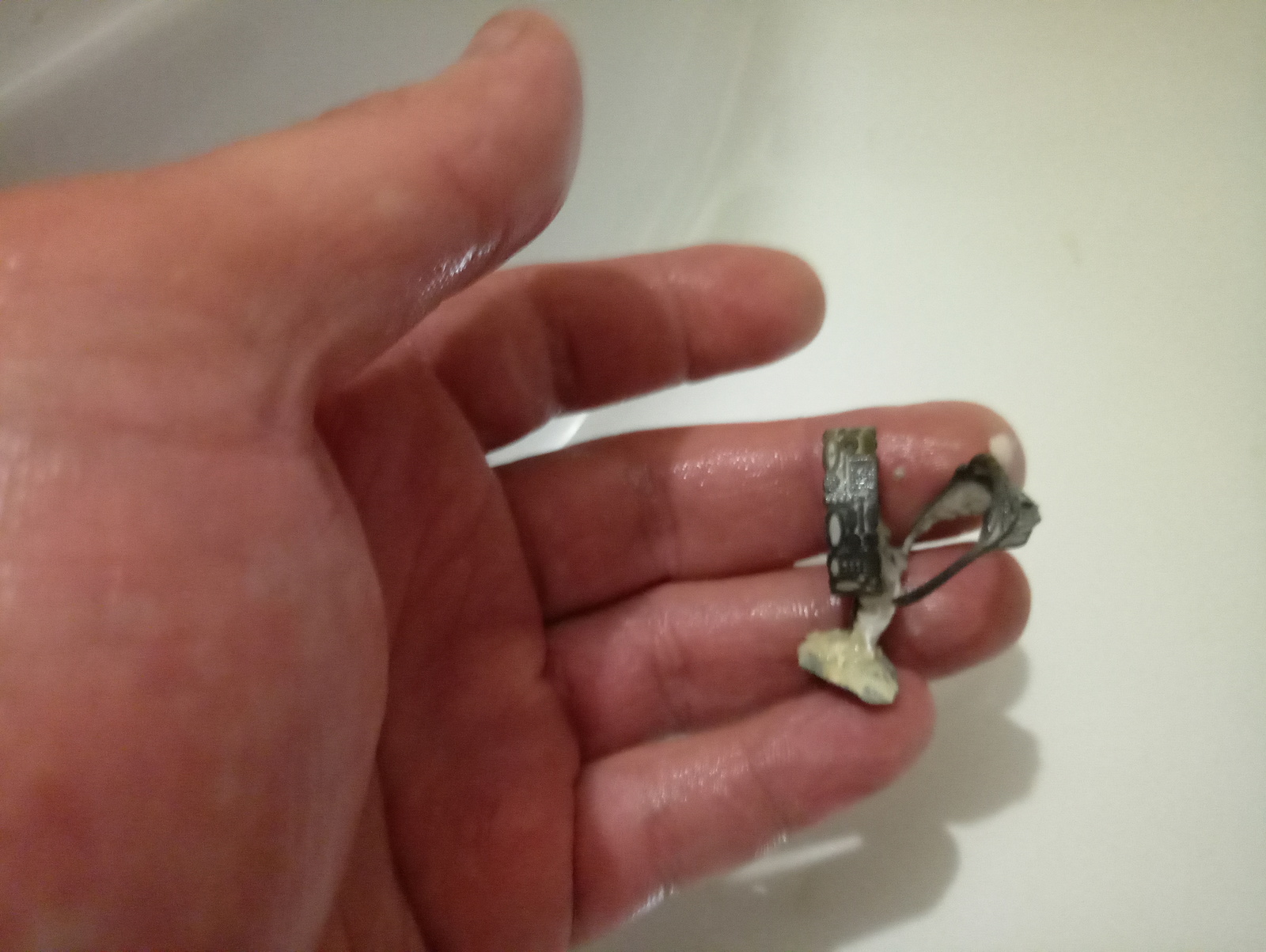

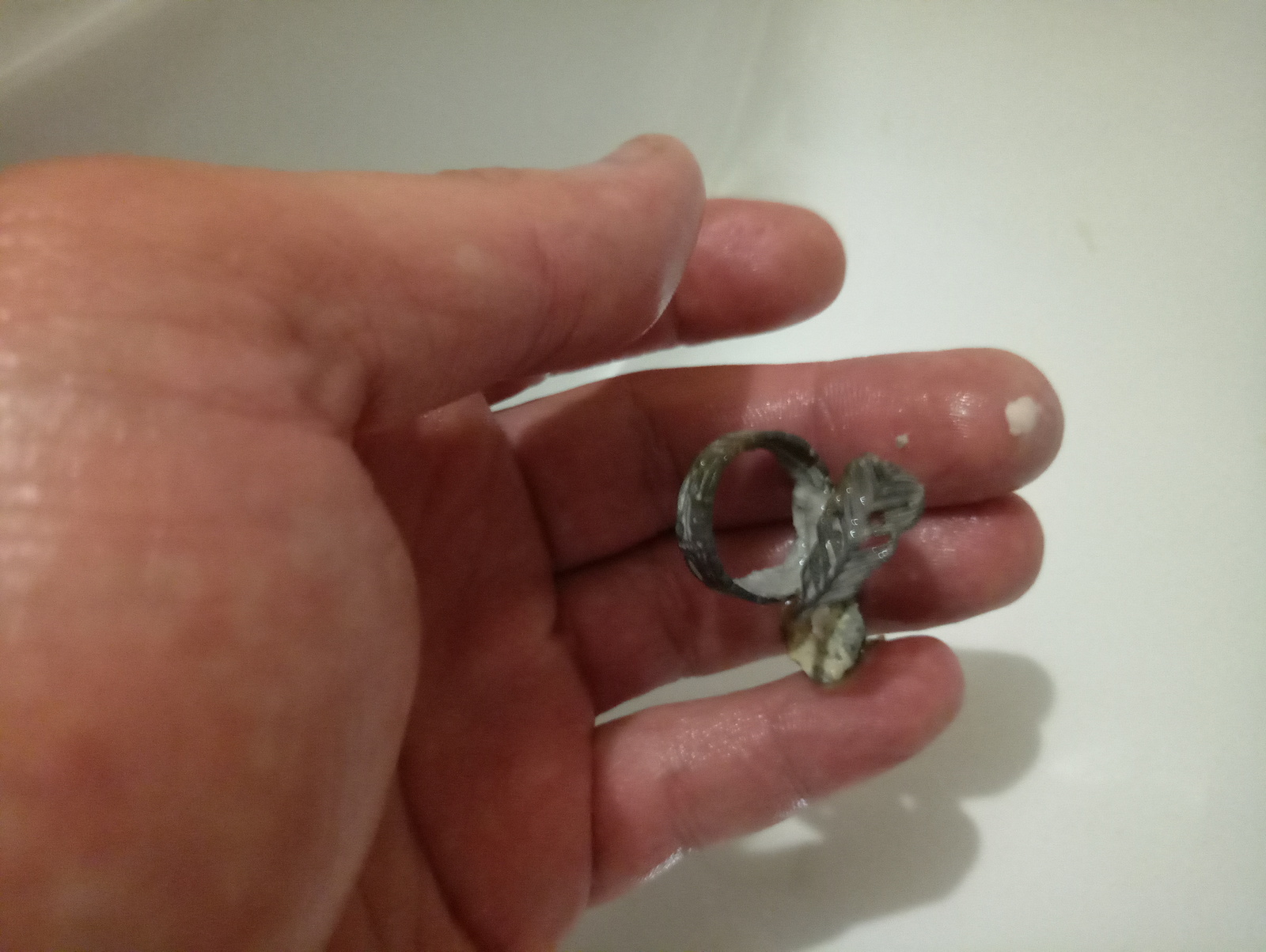

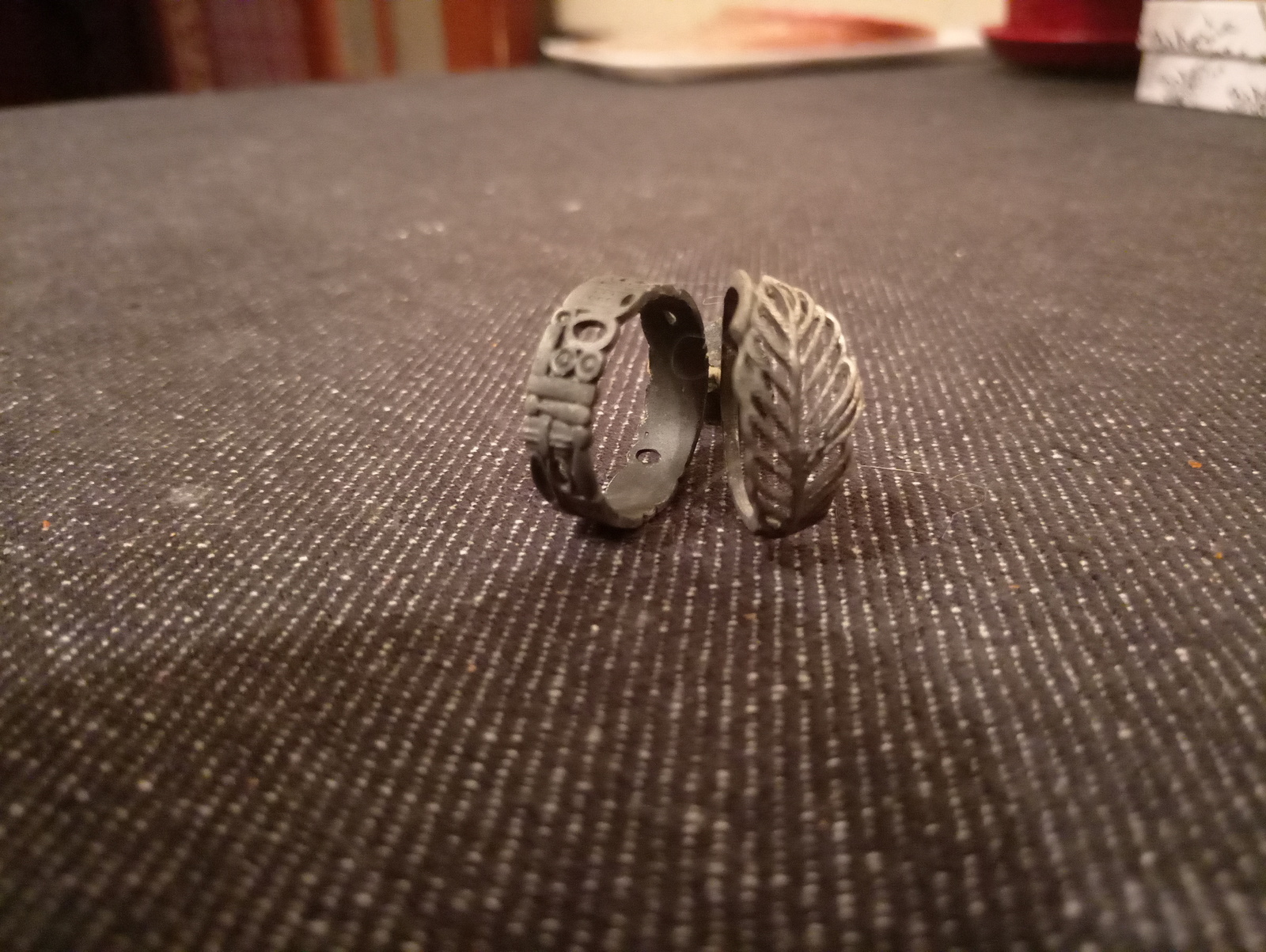

Вот пожалуйста, первые неудачи и косяки. Непролив. Это видно на перышке. От чего?

Честно, факторов очень много. Начиная от того что недостаточно разогрел опоку, и заканчивая тем, что по технологии, при формировании ёлки, лёгкие и филигранные если это можно так назвать изделия должны быть в самом верху, чтобы они при любых условиях смогли заполниться металлом.

Но. На ошибках учатся, я учусь на своих, а Вы, уважаемые читатели и подписчики, учитесь на моих.

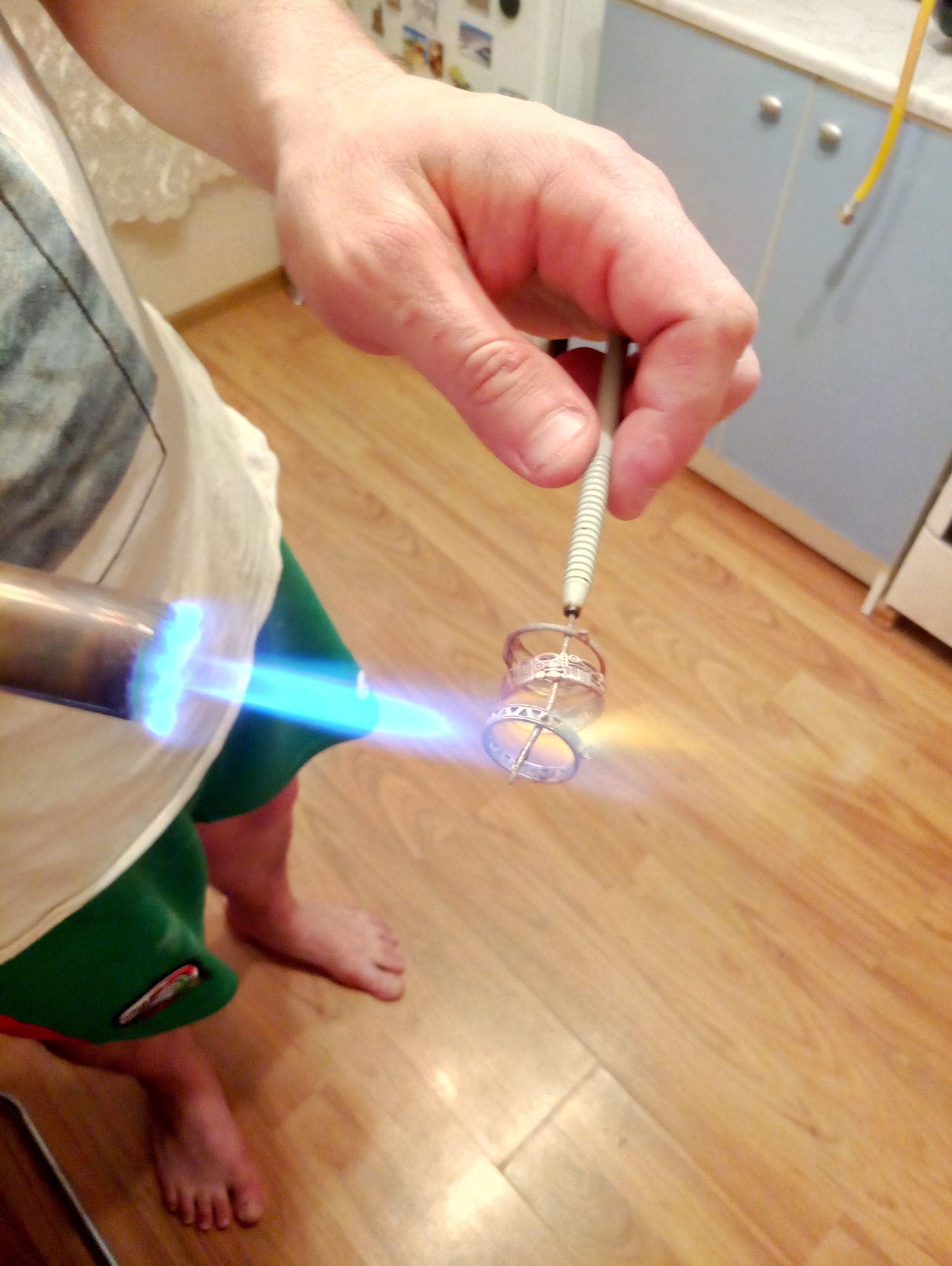

Далее, снимаем напряжения в металле, которые возникли при резком остужении в воде, давая металлу остыть в естественных условиях, и отбеливаем)

Ультразвуковой мойки тоже пока не завезли, но я очень очень тщательно очищал колечки всевозможными щетками.

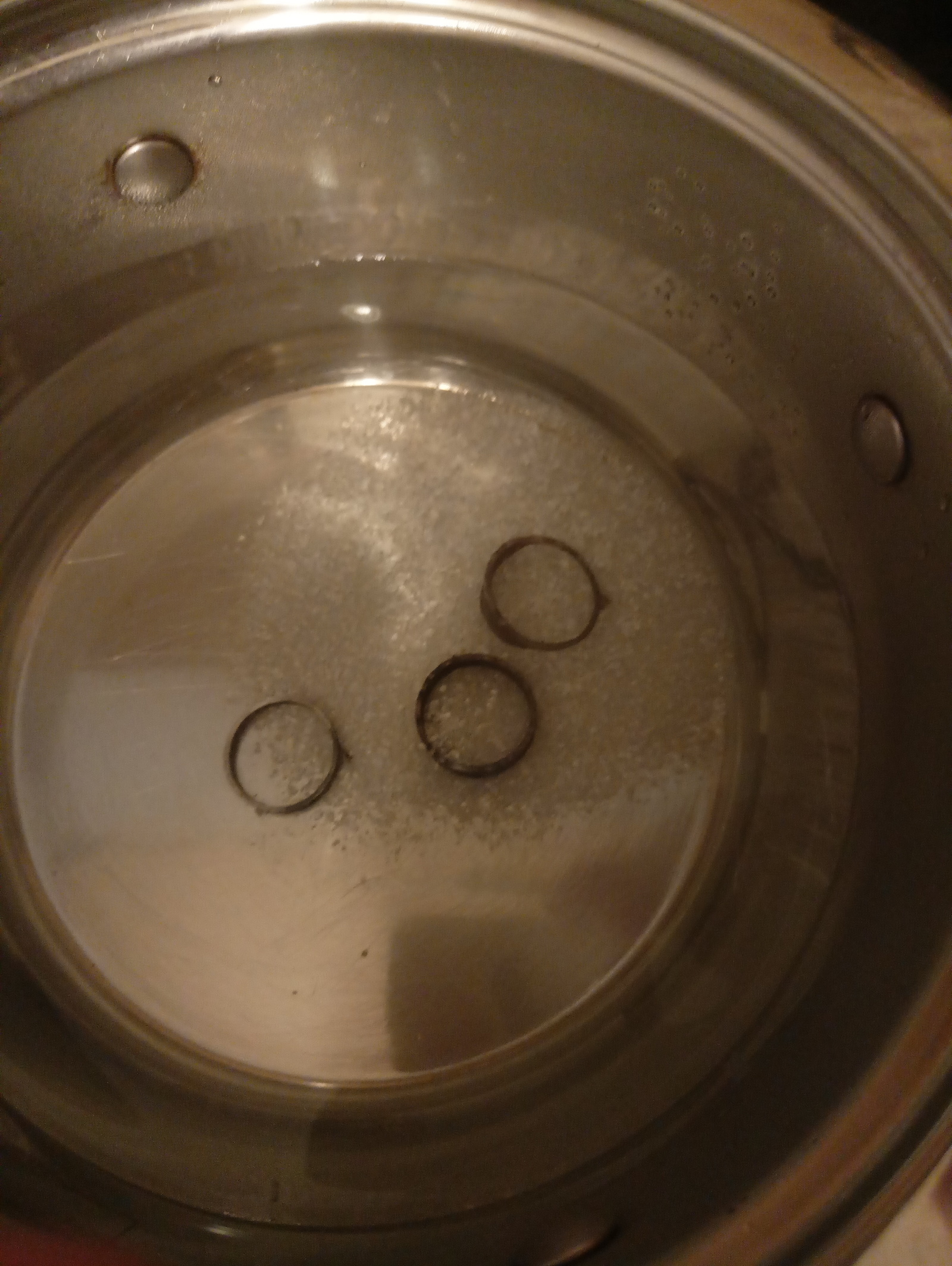

Отбеливаю я в лимонной кислоте. Дёшево и сердито.

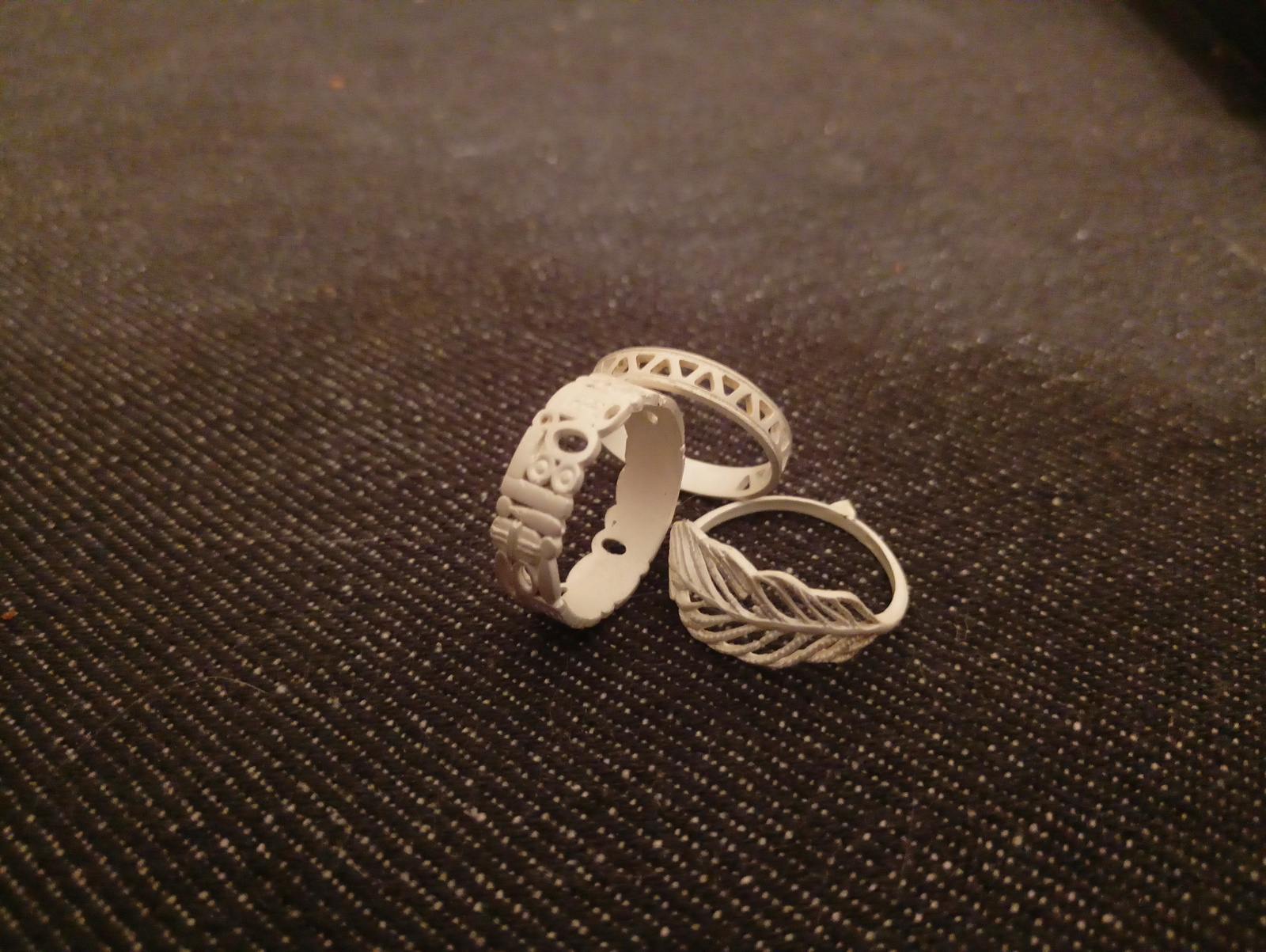

Есть химические способы, но это достаточно агрессивные кислоты, и поскольку в химию я немного не умею, я решил пока отбеливать лимонкой. Купленной так же в магазине для ювелиров) ищем женщину, вымаливаем у нее кастрюлю, и поддерживая в горячем состоянии(не доводя до кипения) некоторое время получаем наши колечки. Готовые к дальнейшей обработке

Со второй опокой получилось то же что и с первой. Тонкое, почти невесомое колкчко не пролилось. Но это вызов. Я сделаю их. И обязательно представляю их Вам) возможно даже уже обработанными)

Спасибо за внимание и ожидание.

Надеюсь я это оправдал. Будет третья часть. Продолжение следует))

В конце поста как и говорил, небольшой кривой таймлапс и собственно сам момент заливки вакуумом))

P.s. завел Инстаграм с котом и колечками)

Там будем выкладывать то что у нас получилось)

Подписывайтесь на @teplotakotajewelry и будет вам тепло и уют) и колечки)
