Стабилизированный источник питания 12 В / 5 А: просто, надежно, эффективно!⁠⁠

Приветствую всех любителей радиоэлектроники! Сегодня мы поговорим о том, как собрать стабилизированный источник питания 12 В / 5 А, который будет не только мощным, но и достаточно эффективным. Если вы когда-нибудь сталкивались с задачами проектирования источников питания, то знаете, что чем больше мощность, тем сложнее добиться стабильности и эффективности. Но не переживайте — я покажу, как можно обойтись без сложных импульсных схем и при этом получить отличный результат!

Почему линейный стабилизатор?

Когда речь заходит о мощных источниках питания, многие сразу думают об импульсных схемах. Да, они эффективны, но требуют сложных расчетов, качественных дросселей и дорогих компонентов. Линейные стабилизаторы, хоть и менее эффективны, зато просты в реализации и надежны. А если подойти к делу с умом, то можно добиться КПД до 80-90% даже при больших токах!

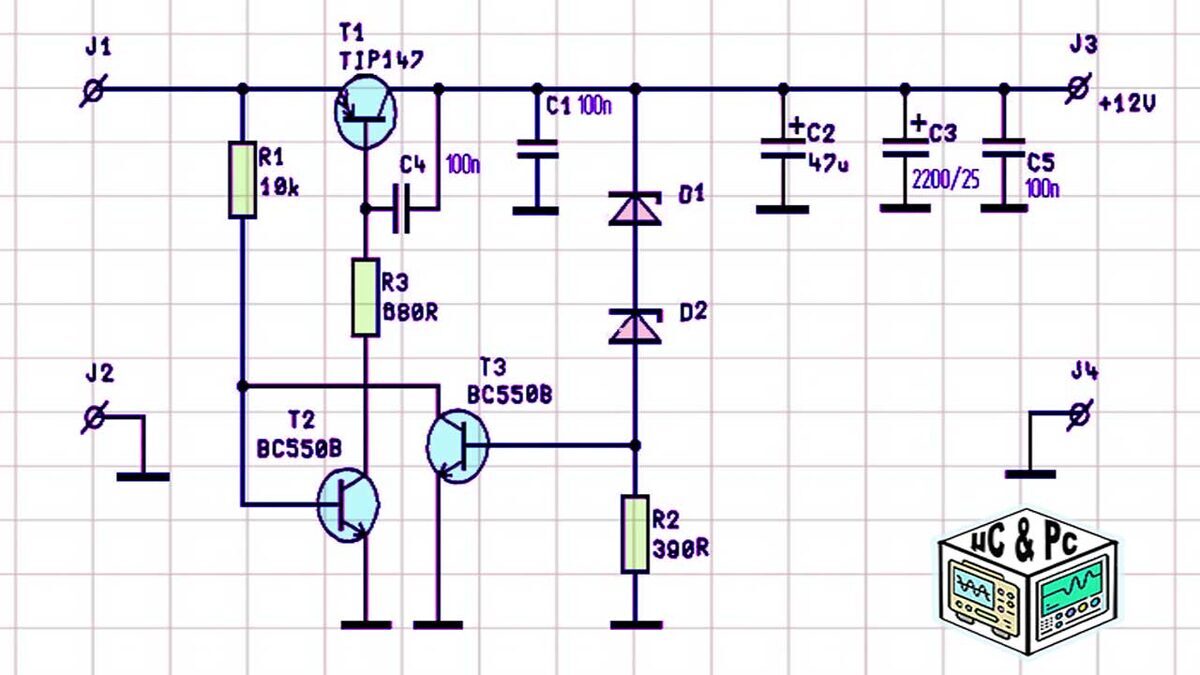

Предлагаемая схема реально была опробована, что при использовании подходящего силового транзистора этот стабилизатор работает даже при токах около 6А. Принципиальная схема стабилизированный источник питания 12 В / 5 А представлена на рисунке

Основные компоненты схемы

Для сборки нашего источника питания нам понадобятся:

1. Трансформатор на 12 В / 8-10 А. Он будет понижать сетевое напряжение до нужного уровня.

2. Диодный мост (например, GBPC3502) — для выпрямления переменного напряжения.

3. Конденсатор фильтра 15 000 мкФ / 25 В — чтобы сгладить пульсации.

4. Силовой транзистор (например, TIP147 или TIP35C) — для регулировки напряжения.

5. Стабилитроны (D1, D2) — для точной настройки выходного напряжения.

6. Резисторы (R1, R2, R3) — для ограничения тока и настройки схемы.

7. Конденсаторы (C1-C5) — для фильтрации и стабилизации.

Эффективный способ сглаживания Пульсаций по Питанию: схема Электронного ДРОССЕЛЯ

Как это работает?

Схема работает следующим образом:

1. Трансформатор понижает сетевое напряжение до 12-18 В (в зависимости от нагрузки). Напряжение холостого хода около 18,5В, при нагрузке от 14,5 до 13,5В. При выходном напряжении около 12,2В разницы между входным и выходным напряжениями все же достаточно для надежной работы стабилизатора.

2. Диодный мост выпрямляет переменное напряжение, превращая его в постоянное.

3. Конденсатор фильтра сглаживает пульсации, чтобы на вход стабилизатора поступало стабильное напряжение.

4. Силовой транзистор регулирует выходное напряжение, поддерживая его на уровне 12 В.

5. Стабилитроны и резисторы задают опорное напряжение, которое используется для точной настройки выхода.

Особенности схемы

1. Высокий КПД: Благодаря тому, что схема работает даже при небольшой разнице между входным и выходным напряжениями (около 1 В), удается достичь КПД до 80-90%.

2. Стабильность: Выходное напряжение изменяется всего на десятки милливольт даже при максимальной нагрузке.

3. Простота настройки: Используя два стабилитрона (D1, D2), можно точно настроить выходное напряжение. Например, комбинация 5,6 В + 6,2 В даст нам 11,8 В, что близко к желаемым 12 В.

4. Защита от перегрузок: Резистор R3 ограничивает ток короткого замыкания, защищая схему от повреждений. Ни чего сложного, резистор R3 выполняет двойную функцию, его сопротивление ограничивает ток короткого замыкания стабилизатора, а когда входное напряжение падает ниже 12В, он ограничивает ток, протекающий через переход e-b силового транзистора и T2 на землю.

Практические советы

1. Охлаждение: Силовой транзистор будет нагреваться, особенно при токах близких к 5 А. Обязательно установите его на радиатор!

2. Конденсаторы: Если планируете работать с токами больше 5 А, увеличьте емкость конденсатора фильтра до 20 000 мкФ.

3. Точная настройка: Если вам не нужно точное напряжение 12 В, можно немного увеличить его (например, до 12,5 В). Это позволит сохранить разницу между входным и выходным напряжениями на уровне 0,9 В, что улучшит КПД.

Схема собирается на печатной плате, что значительно упрощает процесс. Все компоненты расположены компактно, а разводка платы позволяет избежать лишних проводов. Если вы используете только один стабилитрон, не забудьте заменить второй перемычкой.

Монтаж стабилизированный источник питания 12 В / 5 А выполнен на печатной плате, представленной на рисунке.

Итог

Собрать стабилизированный источник питания 12 В / 5 А не так сложно, как может показаться на первый взгляд. Линейный стабилизатор, несмотря на свою простоту, может быть очень эффективным, если правильно подобрать компоненты и настроить схему. Этот проект отлично подойдет для тех, кто хочет получить надежный источник питания без лишних сложностей.

Если у вас есть вопросы или вы хотите поделиться своим опытом сборки подобных схем, пишите в комментариях! Давайте обсудим и улучшим этот проект вместе!
