Собираю механическую клавиатуру своими руками⁠⁠

МЕХАНИЧЕСКИЕ КЛАВИАТУРЫ.

Длиннопост с этапами сборки.

*Это не инструкция по сборке механических клавиатур, это то, как я их делаю для себя*

Мне нравятся полноразмерные клавиатуры, зачастую цифровой блок мне просто необходим, но найти на рынке hotswap (клавиатура с возможностью быстро поменять переключатели) весьма непросто, да и в целом рынок ориентируется больше на укороченные версии, без нампада.

Поэтому я беру дешевую механику с нампадом и разбираю, оставляя себе только плату и стальную пластину.

Вот она, типичная геймерская клавиатура: кейкапы (пишущие колпачки) из тонкого ABS пластика, свитчи (переключатели) Outemu Blue или другие дешевые щелкающие, звучание в целом весьма дребезжащие и очень высокое.

Вот так она звучит из коробки:

Мне нравится отклик у этих синих свитчей, но звуки пластикового дребезга и звон действуют на нервы, надо заменить их на что-то более интересное.

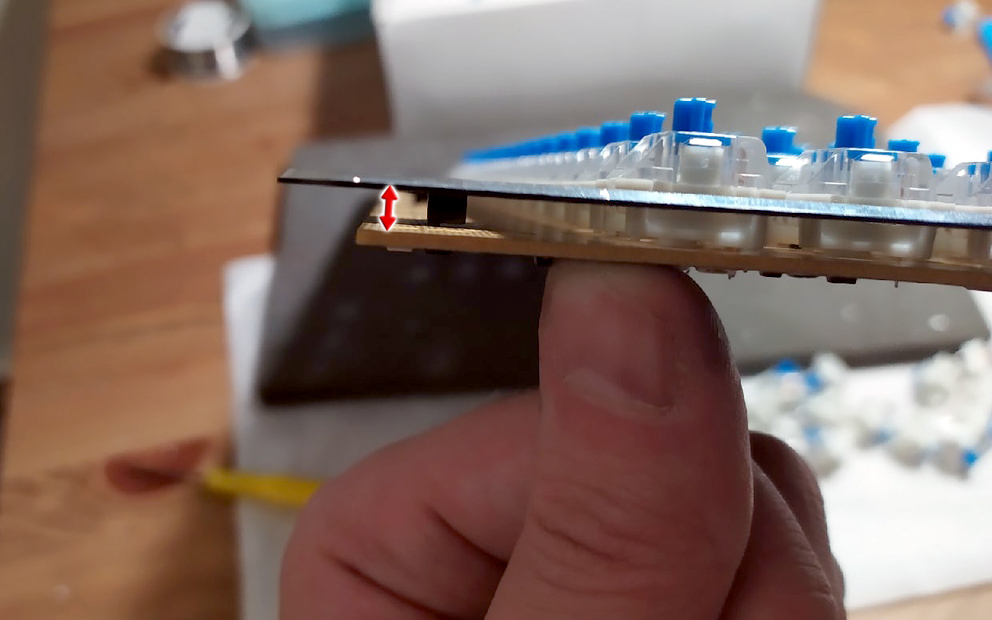

Еще одно слабое место это болтающиеся стабилизаторы, те что позволяют продолговатым клавишам прожиматься без перекашивания (enter, shift и т.д.), на них явно экономили и мы их тоже заменим. Так же пустое пространство между металлической пластиной и платой создает много глухих отзвуков, мы от них позднее избавимся.

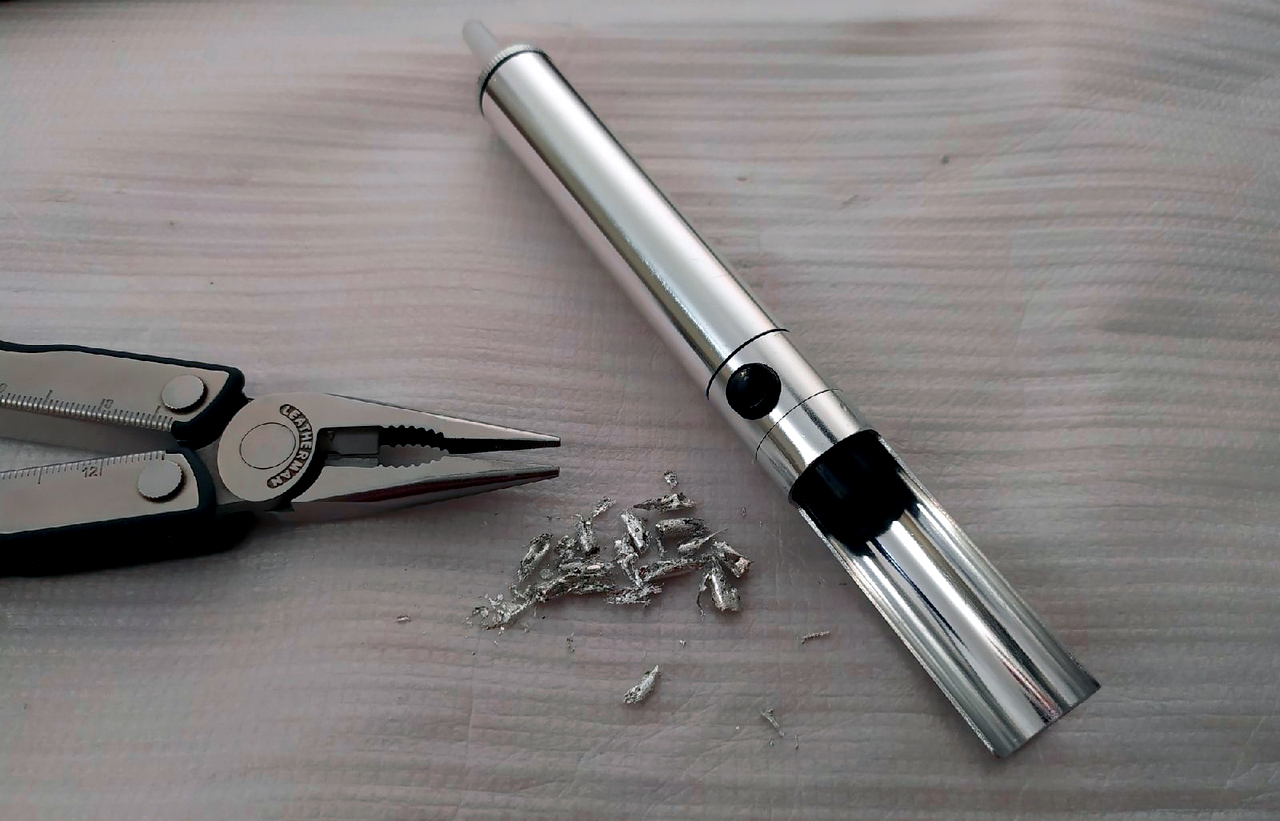

Сейчас нужно выпаять старые переключатели и освободить таким образом плату на которой они все крепятся.

Я давно хотел использовать тактильные переключатели, но проблема в том, что самый распространенный на рынке это MX Brown. Его очень сложно назвать тактильным, это скорее небольшая шероховатость во время движения, чем нормальный отклик. Поэтому я хочу использовать переключатель MX Clear - это гораздо более яркая альтернатива коричневым, но у него есть проблема в виде очень тяжелой пружины около 90гр против 45-65гр в обычных переключателях. Прожимать такое утомительно и тяжело, я думаю именно из-за выбора такой тяжелой пружины этот переключатель такой непопулярный. Поэтому надо заменить тяжелые пружины MX Clear на те, что уже есть в клавиатуре и в итоге мы получим лучшее из двух миров: хороший тактильный отклик без лишнего шума и приятную силу нажатия. В итоге мы создаем переключатель, который известен под никнеймом ERGO Clear, как по мне выходит отличное решение.

Тактильность в свитчах такой конструкции достигается путем добавления ступеньки на толкающую ножку которая замыкает контакт и при нажатии бугорок несколько препятствует движению и из-за него мы получаем отклик по мере скольжения.

Чем сильнее изгиб на ножке, тем более явным будет отклик во время нажатия. Разница между mx Brown и mx Clear это небо и земля, первый проходит почти незаметно в то время как второй уверенно отдается в палец сообщая что кнопка была прожата.

На фото 3 разных ножки переключателя:

MX Clear = тактильный (слева)

Gateron Yellow = линейный без отклика вовсе (в центре)

MX Brown = "тактильный" (справа)

Пружины единственная часть которую я смазываю, просто чтобы избавиться от металлического протяжного гудения после нажатия. Сам переключатель я смазывать не стал, т.к. это сильно скрадывает его тактильное отклик, а именно он в данном случае стоит в приоритете. Далее прокладываем уплотнитель из тонкого пенистого материала, чтобы предотвратить разбалтывания свитча и в целом более плотно их закрыть.

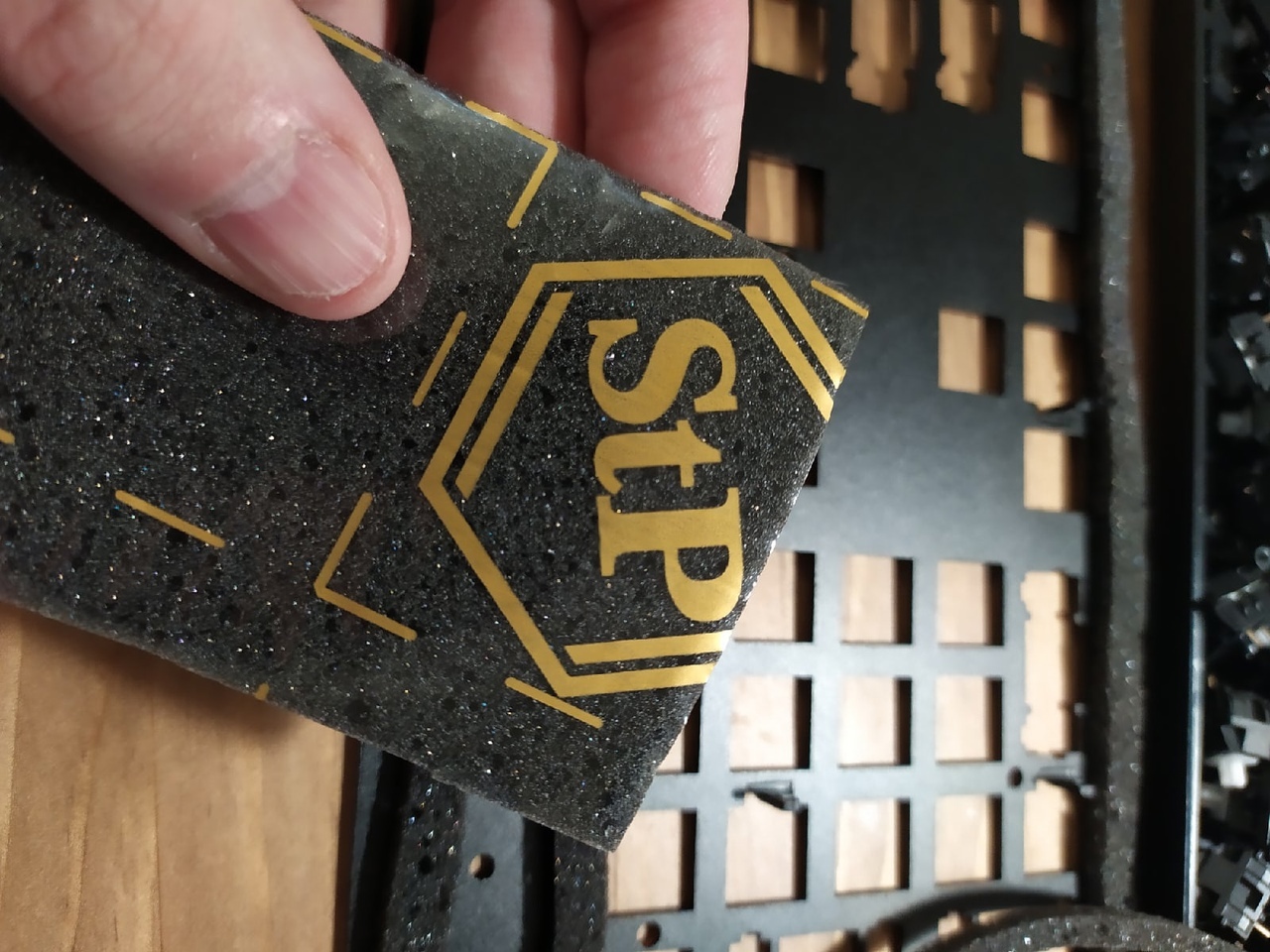

Для стальной пластины я использую 5мм шумоизоляционный материал для автомобилей, он погасит эхо и даст более басовитый отзвук в самом корпусе. В целом приятнее, когда клавиатура не создает впечатление пустого барабана, а имеет наполнение.

Теперь пора собирать новые стабилизаторы, в данном случае это everglide и по цвету они отлично подходят самим переключателям. Я хорошенько их смазал Krytox 205G2 - очень густая смазка, которая хорошо подошла для такой задачи.

Я опробовал стабилизаторы и свитчи отдельно, убедился что ничего не гуляет. Теперь пора собирать все воедино! Это значит припаять все обратно, этот процесс мне нравится больше всего, он достаточно быстрый и очень приятно, ведь с каждым припаянным контактом, чувствуется как клавиатура становится все более целостной конструкцией.

Итак, переключатели на месте, теперь необходим набор кейкапов для клавиатуры. Мой выбор пал на Domikey - это кейкапы из двухцветного ABS пластика, делается методом двойной штамповки, когда создается сначала белое центральное изображение а затем оно покрывается черным. Получатся что обозначения на клавишах не нарисованы и не наклеены или не выведены лазером, а отштампованы таким образом, что все надписи состоят из разных материалов. Такие кейкапы практически невозможно стереть пальцами даже за многолетней работой, разве что если печатать крупной наждачкой, а не руками.

Но почему же контрольные клавиши отличаются по цвету? Это рабочая клавиатура, а работаю я в типографии, поэтому цветовая схема CMYK тематически будет хорошо перекликаться с рабочим местом.

Пришло время создать корпус! Я вырезал панели из оргстекла толщиной 1см, мне нравится такая массивность и мне часто не хватает старомодного бортика вокруг клавиш, как по мне это более эстетично.

Я игрался в перерывах с кейкапами и ради интереса решил их наполнить чем-нибудь плотным, в тесте это был пластилин, и результат меня приятно удивил. Клавиша получилась более увесистой и добавилась инерция в движении. Но забивать все клавиши пластилином не очень то эстетично, поэтому я залил их силиконом, предварительно вырезав для клавиш оснастку, чтобы они все были на одном уровне.

Застывший силикон в клавише выглядит очень интересно, вышли более тяжелые и заглушенные клавиши, мне нравится.

Теперь к финальной сборке! Клавишу Win я намеренно пропустил, я всегда её могу заблокировать или переназначить, но захотелось чтобы её вовсе не было. Добавил хорошие индикаторы NumLock CapsLock ScrLock чтобы их было видно даже с высокими клавишами и хорошо читались их обозначения. А так же добавил ряд белых прямоугольников над F-ками для стикеров с быстрым вызовом программ и команд.

Видео с финальной работой, звук в итоге тихий щелчок и общим качеством я остался доволен.
