Всем привет!

Под предыдущим моим постом набралось множество приятных комментариев, вопросов и предложений прислать технику в ремонт, а я о себе ничего даже и не рассказал толком, поэтому давайте знакомиться что ли:)

Зовут меня Артём, 21 год, обитаю в Новосибирске. Ремонтирую в основном флагманы или хотя бы более-менее свежие Xiaomi, другое иногда беру если что-то интересное, но в основном стараюсь избегать. Работаю дома, делаю только сложняки и пайку, ударные/утопленные/копаные в другом сервисе/потухшие сами по себе и т.д. Модульными ремонтами не занимаюсь, не меняю дисплеи, аккумуляторы, отпечатки, камеры и прочее.

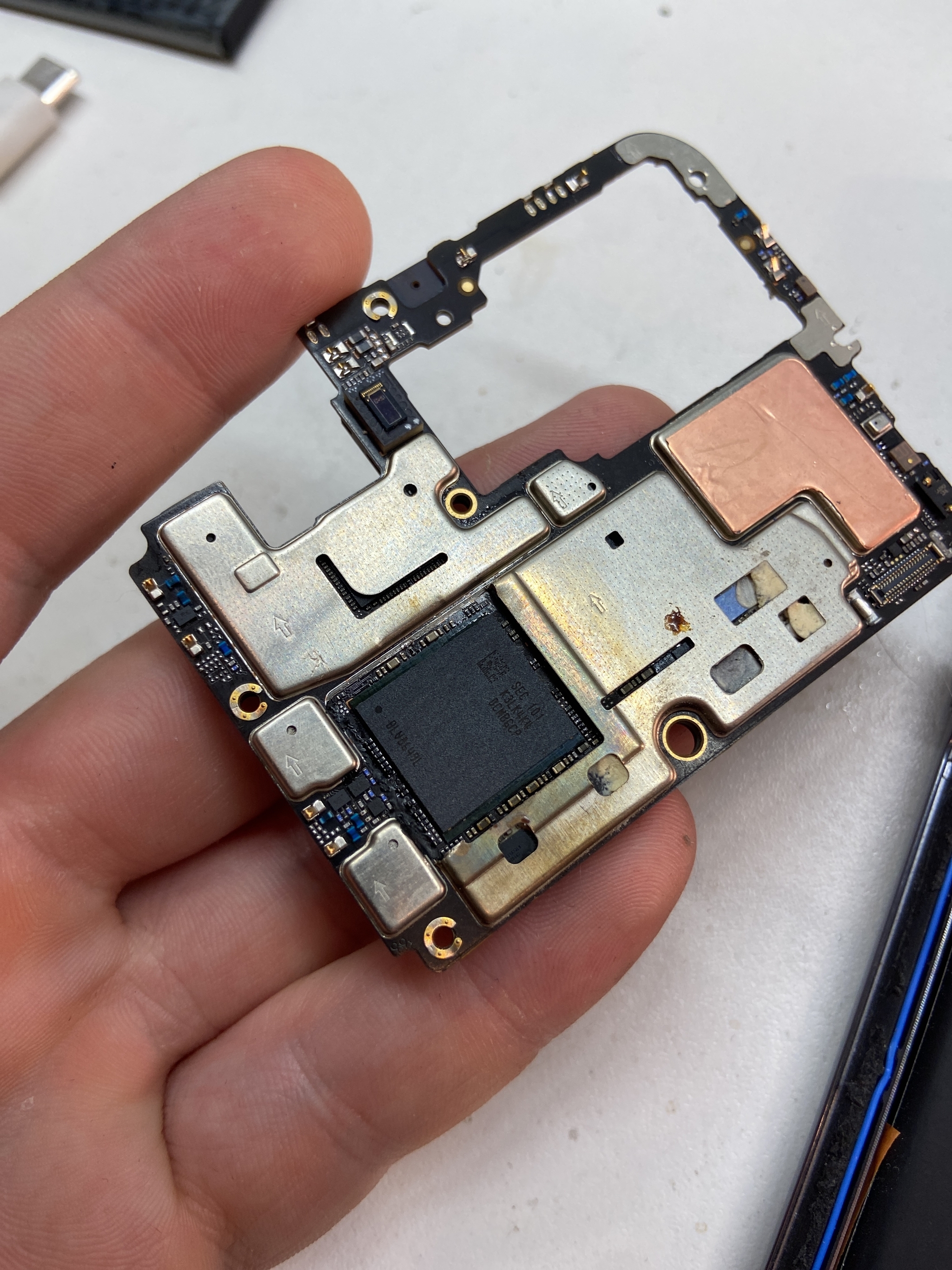

Основной мой поток клиентов и заказов это другие сервисные центры, которые не делают сложняки самостоятельно, и сегодняшний пациент тоже от сервиса. Встречаем, Redmi Note 10, тот который «mojito»:

Пришел с проблемами:
а) Нет изображения
б) Заблокирован на Mi аккаунте в лосте

И бонусом к нему плата-донор, гнутая, с отломанным куском и убитым дисплейным коннектором, но без Mi аккаунта, поэтому с неё мы будем дергать пару и устанавливать в целую ровную плату.

Поехали:)
Для начала нужно разобраться с причиной отсутствия изо, и причина нашлась почти моментально при первом взгляде на плату, около коннектора дисплея:

Сдвоенный фильтр по дисплейной MIPI вышел покурить и не вернулся, как следствие две дисплейные линии оборваны и возникла частичная потеря связи между дисплеем и процессором. Это произошло из-за неаккуратной разборки, элемент снесли инструментом при отключении дисплейного шлейфа. Накидываем донорский фильтр и проверяем:

Элементарную проблему с изображением решили, осталось перебросить пару процессор+память чтобы избавиться от Mi аккаунта. С родной парой ничего не сделать кроме костыльных методов обхода и вырезанием сервисов Xiaomi, а так как плата в конечном итоге пойдёт на продажу, подобных приколов на ней быть не должно.

Устанавливаем плату в держатель и открываем бункер на защёлках:

Чистим от остатков термоинтерфейса и избавляемся от компаунда при помощи фена и ковырялки:

Дергаем с платы старую пару, больше она не пригодится. И пока плата теплая сразу зачищаем посадочные места под новую пару:

Затем повторяем те же действия на донорской доске, кроме чистки посадочных, пару с неё нужно зачистить от остатков компаунда и накатать новые шары. А также проверить память в программаторе на живучесть и снять FRP одной кнопкой, чтобы было проще в дальнейшем:)

Начнем с памяти. Зачищаю от остатков компаунда и припоя, для проверки в программаторе накатывать её необязательно, достаточно оставить более-менее ровные полусферки при помощи паяльника. Прижимные иголки и так достанут

Память живая, гугл аккаунт стёрли, едем дальше:)

Проц точно так же зачищаю паяльником от остатков компаунда, но на нем слишком много серых пятаков которые желательно бы пролудить для более легкой накатки в дальнейшем. Это делается легко и быстро, если намазать на микросхему паяльную пасту и просто ещё раз пройтись по ней паяльником:

Затем подбираем нужный трафарет и накатываем проц:

А затем таким же образом накатываем и память. Осталось лишь собрать конструктор взад :)

Обычно сперва садят проц, затем проверяют что телефон видится компьютером без памяти, что отчасти должно говорить о том что проц сел корректно. Я же сажаю обе микросхемы разом, т.к. большой опыт и присутствует железная уверенность в своих действиях. Сразу отмываю от остатков флюса, кладу термопрокладки подходящей толщины и закрываю бункер, а потом можно и проверить телефон :D

Пара с донора была на графическом пароле. FRP стёрт программатором, поэтому просто сбрасываем с под рекавери и проходим первичную настройку как ни в чем не бывало :)

В целом всё, ремонт на этом можно заканчивать. Спасибо за прочтение, ещё увидимся;)
