Простой двойной термометр⁠⁠

Привет всем) И неожиданно моим 25 подписчикам, не думал что кому то моё рукоблудие интересно, но приятно. И сегодня будет простая самоделка. Но в целом полезная. И так, начинаю потихоньку утеплять балкон и появилась идея понимать сколько у меня на балконе температура и влажность заодно) Ну и плюс когда выхожу с утра курить даже не заглядываю в телефон что бы посмотреть погоду на улице, а тут вышел и прям перед глазами, не ну удобно же. Идея есть, осталось реализация. И так, для этой идеи как всегда начнём со схемы. Всё максимально просто. Берем arduino nano, DHT22 две штуки и LCD1602

Далее всё собираем на макетной плате и проверяем

Отлично, работает. Теперь всё это дело надо собрать в корпус и спаять. Берем значит пластиковую коробочку для корпуса купленную на радиорынке(100Х60Х25), для экрана и ардуино, и распред коробку для того что бы вывести датчик на улицу.Для начала вырезаем отверстие под экран и красим. Как всегда, грунт, краска, лак матовый.

Получилось не идеально но пойдёт, окнтовка вокруг экрана нужна для того что бы скрыть неровности вырезки))))А всё почему, потому что нету у меня чпу фрезера, ну и плюс я рукожоп))))

Теперь приступим к распред коробке которая будет на улице, в ней достаточно высверлить отверстия. Красить не вижу смысла так как она будет на улице.

Теперь вставляем датчик и крепим всё на спермоклей, господи как же я его обожаю ммммммммм. Ну и закрываем им же лишние отверстия в которые может затечь вода

Датчик на улице будем крепить именно в положении как на фото выше. Теперь приступим к основному блоку. Ну тут всё просто, клеим как всегда на наш любимый спермоклей экран и ардуино и припаиваем всё согласно схеме

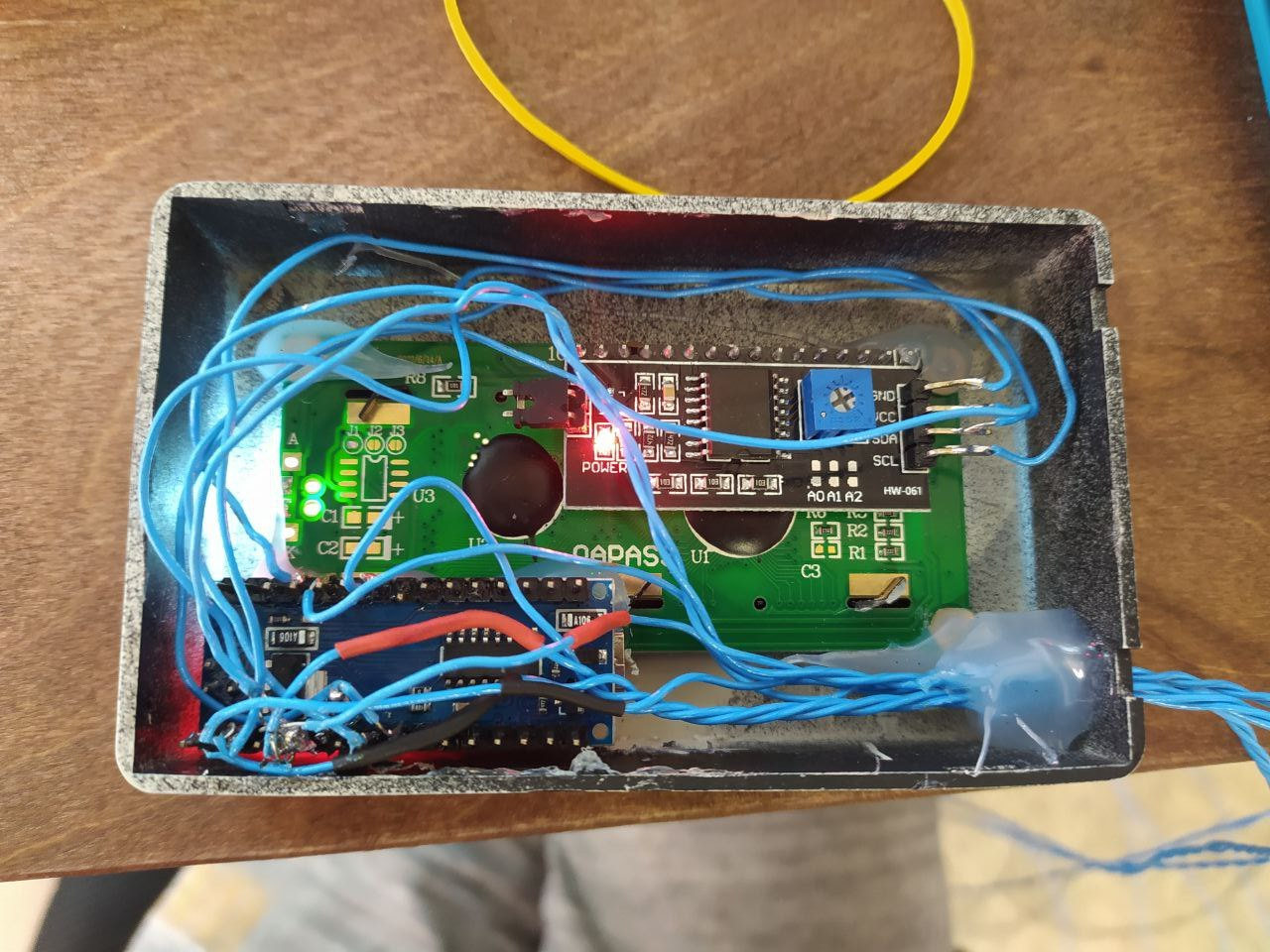

Получилось не очень красиво, ну оно нам и не нужно. Господи как же я ненавижу навесной монтаж, в следующий раз буду делать печатную плату.Провода датчиков и питания я приделал что бы не вырвать на всякий случай)

Ну и получаем такую картину в собранном виде

у и теперь крепим на балкон, и смотрим что у нас тут получается. Провода я пока спрятать в кабель канал не успел =(

Код можно найти по ссылке. В целом данная самоделка еще проходит тестирование но получилось вроде как не плохо а главное работает и мне нравится. Да и надпись видно из комнаты. Если появятся какие либо обновления в корпусе иили коде, дам знать. По цене не подскажу, так как в прошлых постах всем не понравилось что я не учитваю свой труд, инстурмент, электричество и так далее))))) Как всегда готов для новых идей, предложений, и критики. Я помню про другие проекты просто пока времени вообще нет, но обязательно сделаю. До новых встреч =)
