Продолжение поста «Мощный источник питания из сварочного аппарата»⁠⁠4

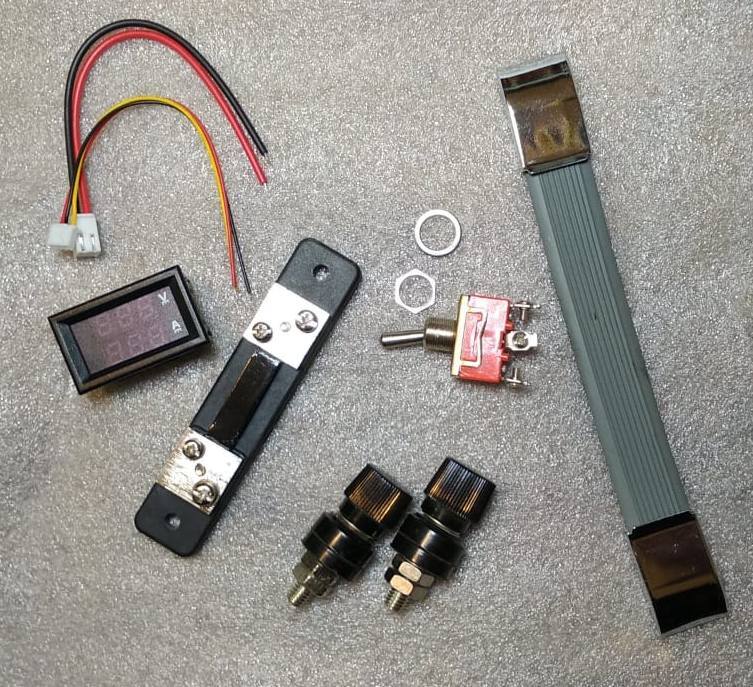

Для лицевой панели блока питания использовал такой комплект как на фото.

Тут надо заметить:
Часто наблюдал как собранная хорошим специалистом конструкция оформлялась неряшливо, по принципу - и так сойдет. И потому впечатление остается двоякое!
Поэтому уже лет так 40 взял за правило - оформлять внешний вид собраных изделий в первую очередь! Потому что как только заставишь работать конструкцию правильно заставить затем себя довести конструкцию до ума, навести лоск, уже весьма трудно. И так сойдет!

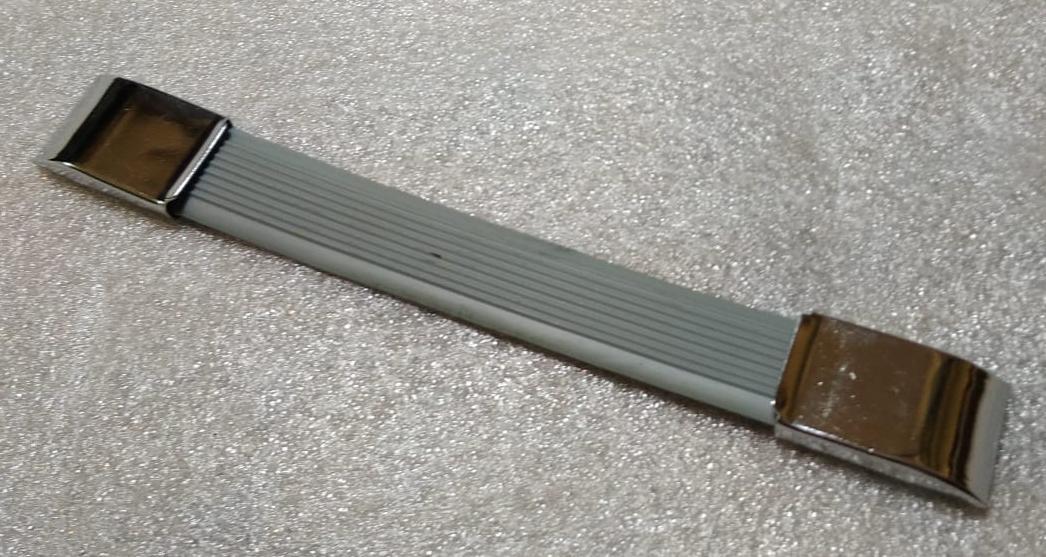

Ручка. Использована мягкая гибкая ручка. Позволяет в случае необходимости поставить сверху на блок питания другой прибор.

Переключатель режимов 12 и 24 вольта. Использовал из того что есть в наличии. В общем то излишне громоздкий и излишне мощный. Буду подбирать на это место что либо другое.

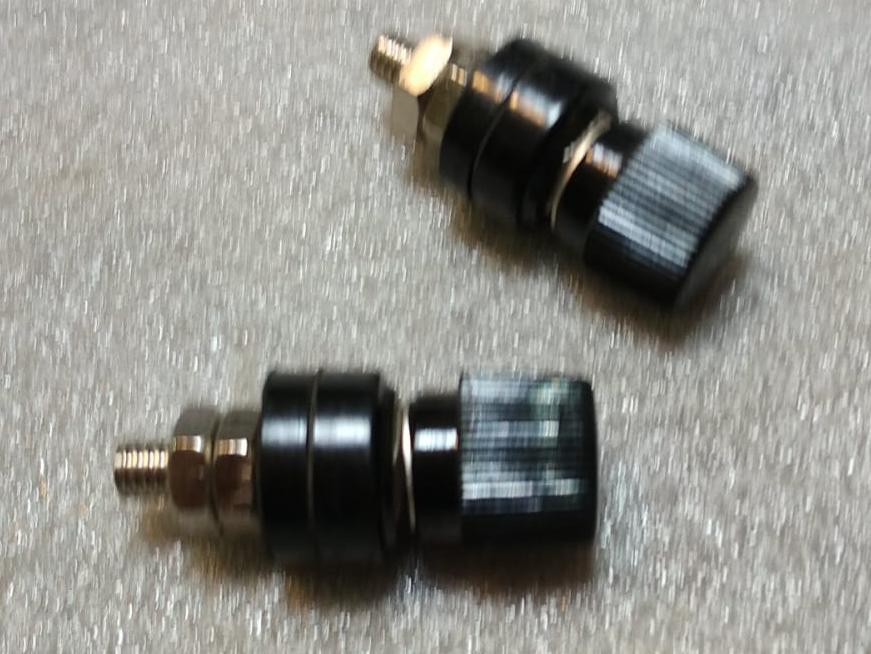

Выходные клеммы. Штатные на сварочнике клеммы удалил. Отверстия под клеммы пришлось увеличить в диаметре на 3 мм и поставить изнутри на заклепки планку на которой и закрепил клеммы.

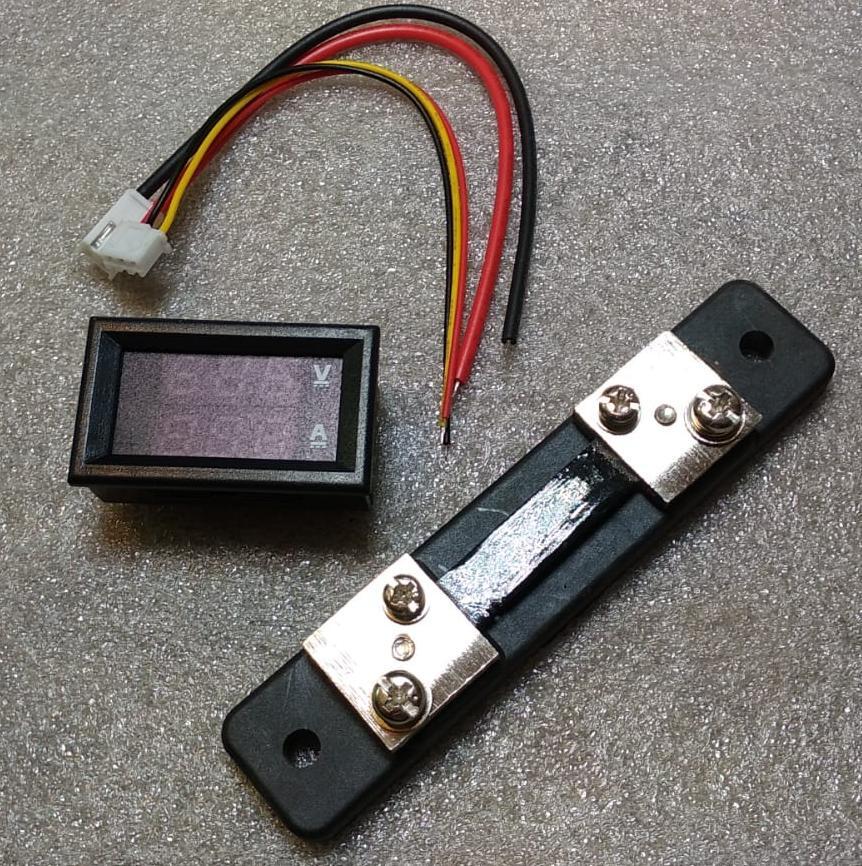

Цифровой индикатор комбинированый - вольтметр /апмерметр. Модель использовал из того что есть в запасе - DSN-VC288.
Пределы измерения напряжения - 0-100 Вольт.
Тока - 0 -50 Ампер.
В комлекте идет шунт (на фото) но буду пробовать использовать для измерения встроенный в плату сварочника шунт.

Накладка на лицевую панель управления.
Отпечатана на бумаге, ламинирована. Приклена клеем МОМЕНТ.
Позже буду заказывать алюминиевые накладки в Китае.

Итого вот так:

Вполне лаконичная конструкция на мой взляд, ничего лишнего.
