Помощь в ремонте LG- 50LA620V-ZA

Всему сообществу огромный Привет!

Принес мне друг телевизор, со словами: "Глянь, может сделаешь". Отказать не смог, хоть и в телевизорах ни бум-бум.


Пациент ведет себя следующим образом:

При включении в сеть, загорается индикатор дежурного режима, после нажатия кнопки включения, кратковременно (1-2 секунды) появляется заставка "LG", и телевизор выключается. Индикатор дежурки тоже гаснет. После повторного нажатия кнопки питания - появляется дежурка. И так по кругу.


Изначально грешил на кондеры, но после вскрытия - вздутых и потекших нет.


Проверил напряжения на выходе блока питания (р201) - все в норме.

На выходе P801 (подключение Led) - 76-78V


Внешний вид платы БП (фото из сети) :

Обратная сторона (фото из сети) :

При включении от платы блока питания раздается высокочастотный писк, примерно из центра платы, и греется два ключа и микруха рядом с ними. Ключи примерно 80-90 градусов, микруха 50-60. Аналогичные ключи выше - холодные.


нашел схему данного БП, правда от другого телевизора, в спецификациях на выходе LED 93-118V.

грешу на Led драйвер, подскажите как его продиагностировать.


тут в архиве мануал на сам телевизор, и на блок питания. сам в схемах ни в зуб ногой...

http://rgho.st/8BXhTxmzB


Помогите разобраться, что чинить, и стоит ли вообще. Новый БП на китайэкспрессе стоит 1.5к рублей, может проще будет купить его? Если дело в нем конечно же...

Дополнительные фото могу скинуть в комментарии, если нужно.


Из оборудования - мультиметр, паяльник, фен, руки из жо плеч.

Правила сообщества

Посты с процессом ремонта создавайте в родительском сообществе pikabu.ru/community/remont.


В этом сообществе, можно выкладывать посты с просьбами о помощи в ремонте электро-техники. Цифровой, бытовой и т.п., а про ремонт картин, квартир, ванн и унитазов, писать в других сообществах :)

Требования к оформлению постов:

1. Максимально полное наименование устройства.

2. Какие условия привели к поломке, если таковые известны.

3. Что уже делали с устройством.

4. Какое имеется оборудование.

5. Ну и соответственно, уровень знаний.

Вы смотрите срез комментариев. Показать все
0
Автор поста оценил этот комментарий
Светодиоды подсветки дохнут, типовая неисправность в этой модели.
раскрыть ветку (3)
0
Автор поста оценил этот комментарий
Чтобы до светодиодов добраться, нужно матрицу разбирать... Страшновато 50 дюймов тонкого стекла лишний раз трогать... Это будет самым крайним что я проверю...
раскрыть ветку (2)
0
Автор поста оценил этот комментарий

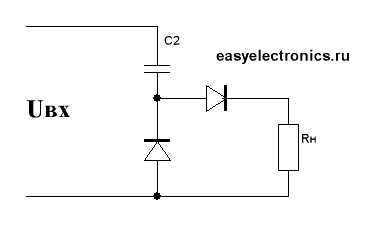

Собери такую схему. Диоды любые не меньше 1 Ампер 500 Вольт, например, 1N4007, конденсатор 1 микрофарад не меньше 600 Вольт. На вход этой схемы 220 Вольт от розетки, на выходе плюс верхний по схеме. Подключи ее к подсветке, от родного блока питания подсветку отключи. Включи телевизор, подай сигнал с равномерным белым фоном и увидишь, какой из светодиодов сдох. ОСТОРОЖНО! Схема гальванически связана с питающей сетью!
Иллюстрация к комментарию
раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Важное дополнение. Только для проверки светодиодов, оставлять в работе с таким включением нельзя.
