Помогите опознать аккумулятор

Случайно попал в руки фонарик. Не светит. Имею в распоряжении Imax, думал зарядить.

Оказалось не совсем просто. Фонарик раскручивается. Внутри аккумулятор. С виду это обычный 26650. По габаритам он такой же. Но там, где у нормального аккума "минусовая" задница, у этого 2 контактные площадки. "Плюсовая" сторона обычная. Промерял вольтметром- никакой реакции. В смысле, потенциала никакого ни между какими контактами не обнаружил.

Может кто сталкивался с таким "зверем"? Где у него что?)) Как его зарядить?

Это фонарь

Крышка фонаря имеет также 2 контакта.

Сам фонарь не имеет никаких портов для зарядного.

1
Автор поста оценил этот комментарий

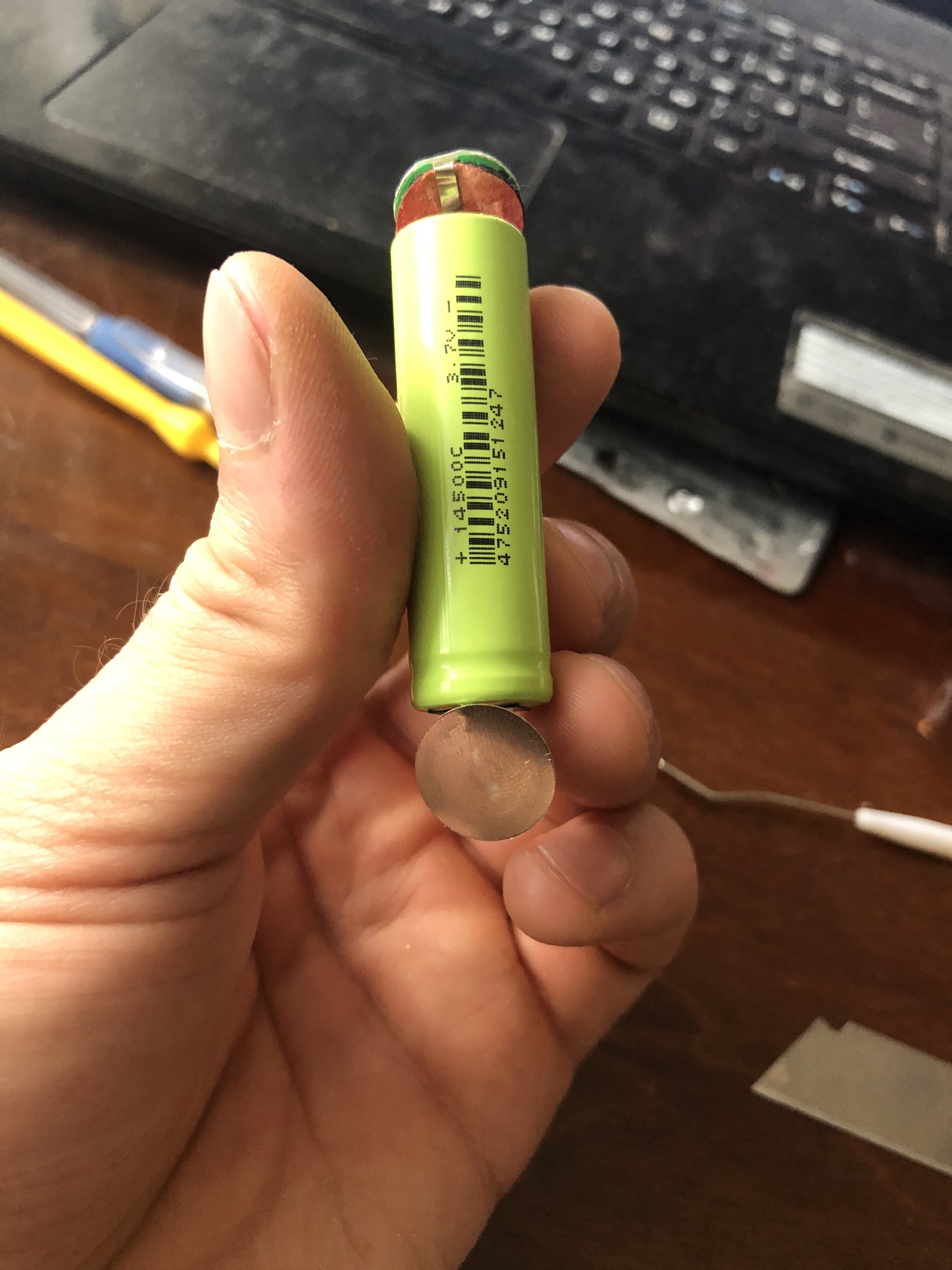

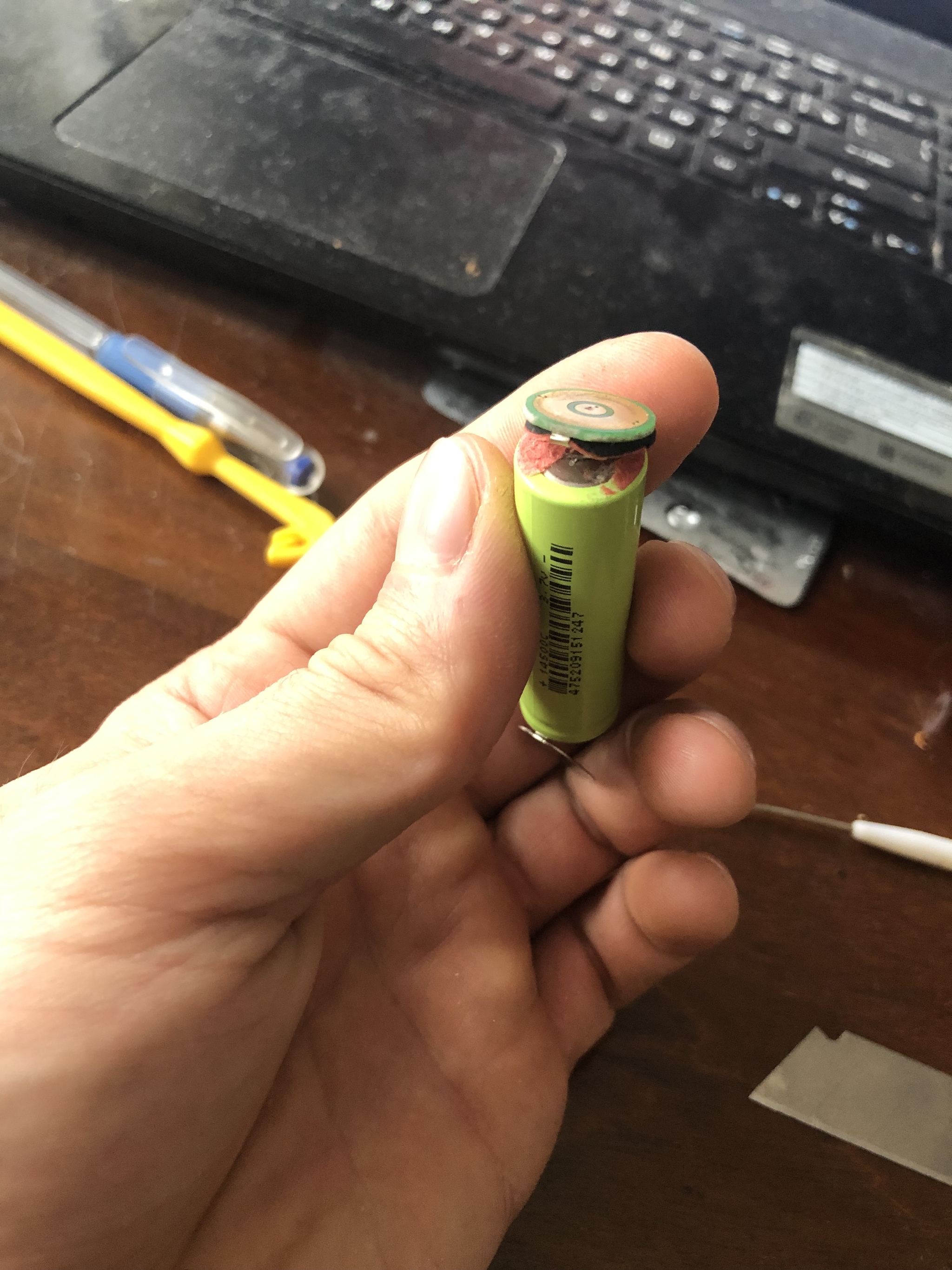

Менял себе тоже аккумулятор таковаже не нашёл разобрал старый
Купил новый 14500 и припаял обратно Контакты сверху и с низу все работает
Иллюстрация к комментарию
Иллюстрация к комментарию
раскрыть ветку (1)
1
Автор поста оценил этот комментарий

Я пока сделаю приспособу для зарядки "родного", пока он еще держит заряд. Однако, непонятно, почему его нет в каталогах, а маркировка стандартная.

1
Автор поста оценил этот комментарий

Ну хорошо.

Вот приносит мне товарищ фигню, которую не видели только счастливые люди - УФ осветитель, которым пломбы во рту отверждают.

Аккум помер.

Там 14500 с защитой, даже не просто с защитой - там на этом кругляше еще и схема зарядки собрана.

Срезаю нахрен термоусадку с батареи, отрываю плату эту вместе с выводами, и присобачиваю её к своей 14500.

Так как сварки у меня нет, но паять аккумы я умею, то делаю пайкой.

В результате товарищу реанимация светилки обходится в 500 рублей, стоимость аккума, а не в хрен знает какие тыщщи - замену.

Это я намекаю так...


Кстати, тут прошлись на тему емкости - для 26650 емкость в 5000 вполне нормальная.

Она и весит вдвое против 18650, почти 100 грамм...

раскрыть ветку (1)
1
Автор поста оценил этот комментарий

Да тут просто любопытство технаря)) Фонарей разных у меня -как блох у тузика. Просто первый раз с таким столкнулся. Приспособы для крепления контактов зарядки нет, запасной аккум в продаже не нашел.

1
Автор поста оценил этот комментарий

Срезать пленку с батареи и посмотреть, что там намудрили.

Мне почему то кажется, что просто нафигачили вот такой контакт хитрый, а больше там ничего и нету.

раскрыть ветку (1)
1
Автор поста оценил этот комментарий

Срезать смысла нет, т.к. этот фонарь не может работать со стандартной батареей 26650.

показать ответы
0
Автор поста оценил этот комментарий

что невозможно в обычном фонарике с аккумом 3,7В
Никогда не говори никогда.

Есть куча фонарей, которые одинаково работают как от Ni батареи на 1,5В, так и от лития на 3,7

Все дело в драйвере.

раскрыть ветку (1)
1
Автор поста оценил этот комментарий

Верю. Но никогда не заплачу такие деньги. ))))))

показать ответы
0
Автор поста оценил этот комментарий

Угу, бешеные деньги прям.

Возьми на али любой клон Sipik SK68, ему цена 300-400 рублей.

При этом хош от АА его питай, хошь 14500.

Передо мной лежит сейчас Sofim SP10A - те же варианты, ну, подороже раза в два, но тоже не крыло боинга.

раскрыть ветку (1)
0
Автор поста оценил этот комментарий

У меня их 4 штуки, фото двух могу сейчас выложить. Сила излучения ЗАВИСИТ от заряда аккума.

0
Автор поста оценил этот комментарий

ОхУеть, 5 А\ч!!! Нахрена столько фонарику, или он из набора "спаси себя сам"?

раскрыть ветку (1)
0
Автор поста оценил этот комментарий

Аккум синего цвета, а это значит, что на нем может быть написано и 1000000 А/ч (китай) )))

0
Автор поста оценил этот комментарий

Поигрался дополнительно с фонарем. Пытался "толкать" его выпрямителем.

Предварительный итог:

1. Центральный контакт на заднице- дублер плюса.

2. Заряжал минуту через задние контакты- появился потенциал остаточный ок. 1Вольта. Фонарь светит.

3. Подержал пару минут- заряд лучше взял. Аккум вероятно жив.

4. в крышке фонаря, вероятно, стабилизатор напряжения (или преобразователь в какой-то другой вольтаж, т.к. фонарь светит офигенно ярко и при 1В и при 2,5В, что невозможно в обычном фонарике с аккумом 3,7В. И он не захотел светиться от другого аккумулятора при исключении крышки из цепи.

показать ответы
Автор поста оценил этот комментарий

Госпаде, для фонарика-то любой 26650 3.7А

раскрыть ветку (1)
0
Автор поста оценил этот комментарий

Во-первых, где мне взять "любой другой" если у меня есть этот. Во-вторых, напаркуа там 2 контакта на крышке?)

0
Автор поста оценил этот комментарий
Понял. А всё же звонятся эти контакты как нибудь между собой?
раскрыть ветку (1)
0
Автор поста оценил этот комментарий

Контакт на большем радиусе звонится в (0) с корпусом, другой ок 0,25 ом на корпус.

0
Автор поста оценил этот комментарий
Вероятно так и есть, в какой нибудь модификации фонарика в заглушке зарядник разместили
раскрыть ветку (1)
0
Автор поста оценил этот комментарий

Фонарь герметичен и не имеет никаких входов-выходов(кроме кнопки обрезиненной возле излучателя)

показать ответы
0
Автор поста оценил этот комментарий

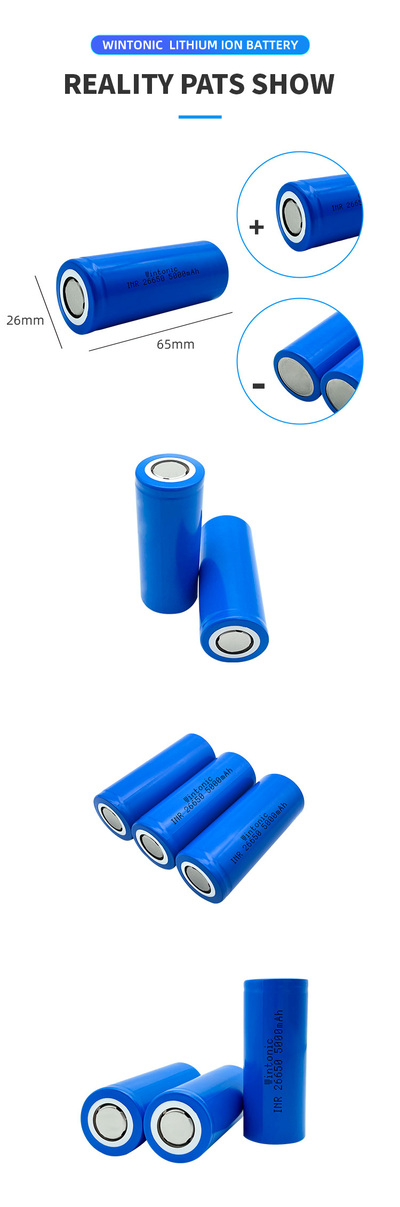

http://www.wintonic.cn/en/product-44282-53344-183048.html

у китайцев с клапанами.

значит там сверху еще BMS сидит с такой крышкой.

замерь длину.

надо "толкнуть батарею".

Иллюстрация к комментарию
раскрыть ветку (1)
0
Автор поста оценил этот комментарий

Он на 2-3 мм длиннее стандартной длины.

показать ответы
0
Автор поста оценил этот комментарий
Мне кажется это две банки 2s паралельно. Каждая банка на 2500. Но как это реализовано))
напряжение то же а объем больше.
Померяи напряжение между + и эти двумя?
раскрыть ветку (1)
0
Автор поста оценил этот комментарий

Там сейчас пусто, рука рядом дает "наводку" больше)) (у меня 9208 цифровой)

0
Автор поста оценил этот комментарий

Это защита на минусе, 2 контакта это плюс и минус, от плюса аккума к плате припаян проводок или лента внутри оболочки. Аккум просто пустой и возможно деградировал совсем, пробуй толкнуть его 4.2 в может очнется, а может и не пустой, плата отключила его просто, лучше толкать мимо платы, она может не дать через себя ток, патамушт он меньше 2.5

раскрыть ветку (1)
0
Автор поста оценил этот комментарий

Я в таких же догадках, но вот толкать в какие контакты?) сзади оба, если предположить, что центральный +?

показать ответы
0
Автор поста оценил этот комментарий
Мультиметр есть?
раскрыть ветку (1)
0
Автор поста оценил этот комментарий

Да. Между стандартным "+" и центральным контактом сзади сопротивления нет. Похоже на один контакт.

показать ответы
3
Автор поста оценил этот комментарий
Если внимательно посмотреть на фото, то становится понятно что это не просто 26650, а толи с платой защиты на минусе, толи ещё с чем то.
раскрыть ветку (1)
0
Автор поста оценил этот комментарий

Ну вот я знатоков и прошу о помощи)

показать ответы
раскрыть ветку (1)
0
Автор поста оценил этот комментарий

Ниочем, там обычные (с "+" и "-"). Я гуглил долго))

0
Автор поста оценил этот комментарий
А что по сопротивлению между двумя контактами на заглушке с кнопкой?
раскрыть ветку (1)
0
Автор поста оценил этот комментарий

Кнопка на стороне диода, т.е. там где обычно "+"

показать ответы
