Помогите недостроителю)⁠⁠

Хватит.

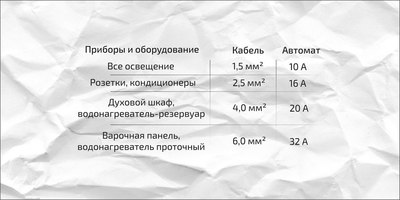

Например какие? Ну кабели 4 и 6 мм должны идти напрямую до щита без разрывов (соединений).

Там хватает важных и спорных моментов, как и в любой работе смежников. Поэтому ремонт такой гемор)

Ну да.

Не думаю что он от солнца пострадает.

Да, выключатель внутрь. Бывает так, что люди через некоторое время решают все таки поставить дверь, а тут еще и выключатель переносить. Поэтому правило для себя такое вывел.

Я имею ввиду что в маленьком помещении лучше использовать один светильник, а лампочек в нем может быть и две и три в конце концов. Просто ровно заливающий свет светильника смотрится лучше чем направленный свет спотов (точек), даже если их несколько. Швы кафеля и так создают как бы эффект свето-тени, горизонтали и вертикали и т.п., а споты еще больше это подчеркивают. В общем просто поверь мне)

И используй кабель по ГОСТу, а не по ТУ. Это обязательно.

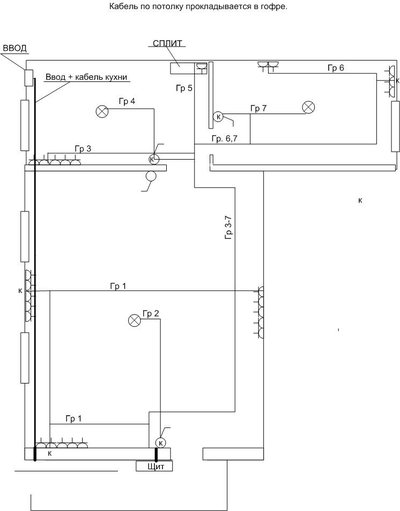

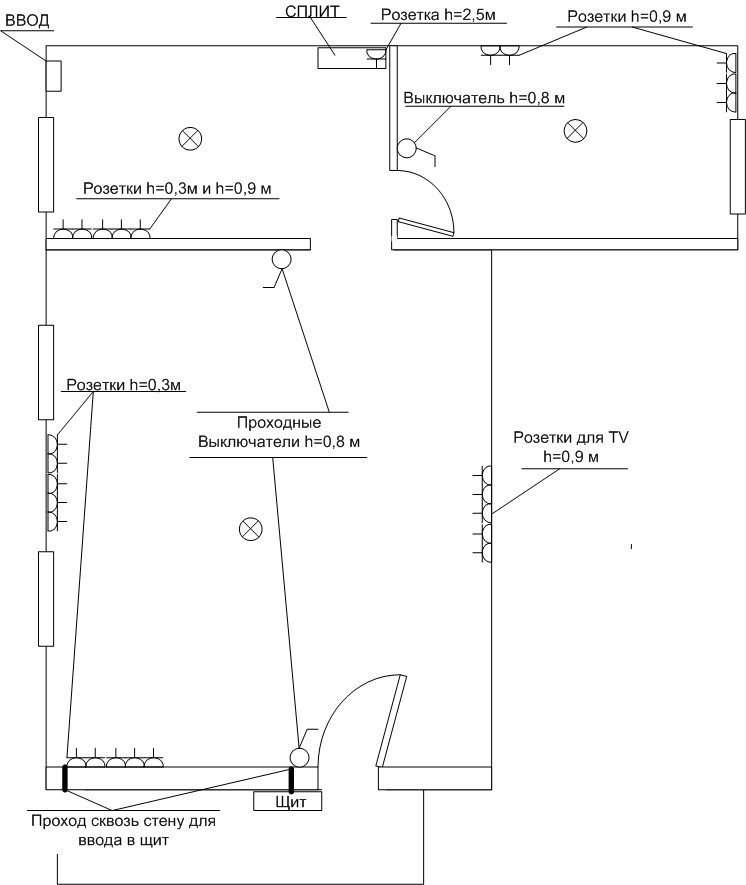

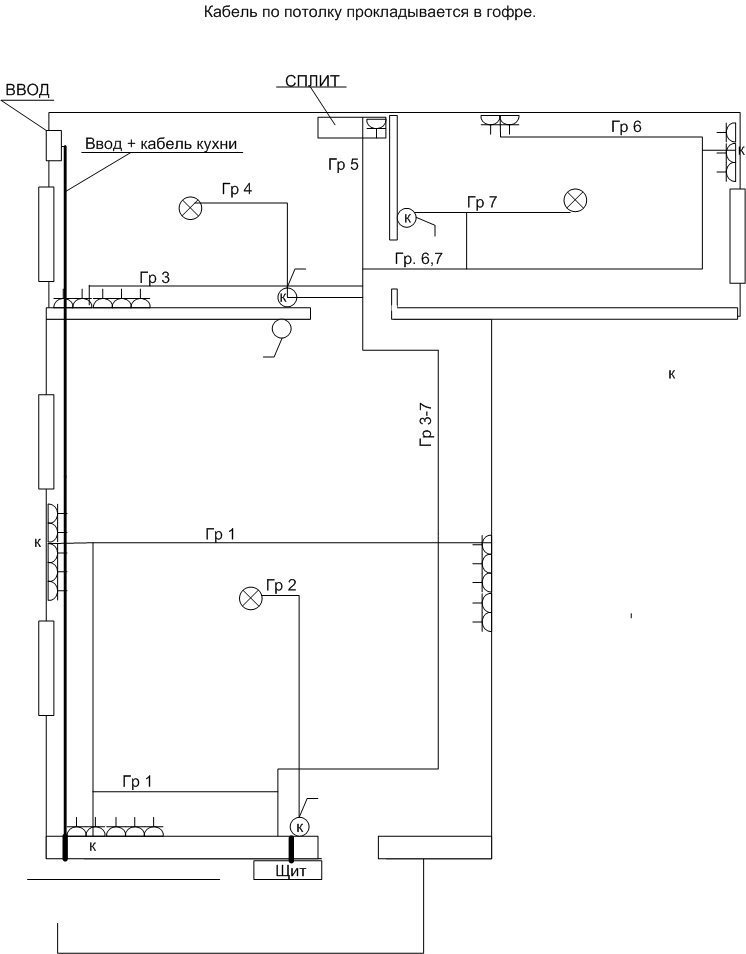

Я не учился на проектанта, просто посмотрел в интернете и набросал давеча каракульки (предложение по электрике) пальцем левой ноги в "Визио" (для чайников, вроде меня среда)

Шкаф никак на 8см короче сделать?

С дверями не так =)

А что он такой глубокий? 700...

Высота тумб какая? 650-700?

" мб 1 только в коридор провод то длинный." не длинный. Я точно знаю

"а в спальне вроде нормально в шкаф упирается и норм не". не, не норм. Отзеркаль чтобы около шкафа был выкл 8, дверь открываеться должна или на ТВ, как в гостиной или на шкаф который в коридоре. Да и проходные выкл "1" лучше сделать в комнатах, рядом с "8" и "4". Кстати толщина стен какая? Подразетник для 1 не упрется в 8 и 4, насквозь не проштробишь?

Дверь ванны тоже отзеркаль

Ну давай по порядку. Чертежь гавно ппц, читать его тяжело.

По существу теперь =)

Люстры ты же так не оставишь? Они же отцентруются?

Я бы вообще кончено добавил точки, споты, и наверно бра, не всё было бы в люстрах

Розетки

1. Розетки для ТВ- высота метр. не пойдет. 1500-1700(зависит от размера ТВ) если ТВ будет на стене. И сместить их от оси ТВ, чтобы кронштейну не мешало.

7 и 8. Высота 750 О_О Чем-то руководствовался когда 750 выбирал?

12. Розетки на 450-500(зависит от высоты тумбы/стенки на которой будет стоять ТВ), иначе будут сопли свисать

14. Наверно перебздел на счет ИП54.

Общее.

Зачем высоты 500? Родителям чтобы проще нагибаться было?

Нету розеток для фартука. Нету розеток под выключателями комнат, типа для пылесоса.

Для чего в шкафах розетки если сушка для обуви в прихожей?

Выкл

2. Кухонный спрячь на кухню. Холл пусть будет менее затыкан

8. Порно ппц. Сделай проходной тройной, рядом с 9.

Зачем столько ЛАН портов если вай-фай будет?

Так что еще. Родители старые? Дверь открывается в туалет? Если в туалете кому-то плохо станет, то этот кто-то упадет там и подопрет дверь, как войти чтобы оказать помощь? Я бы там переиграл маленько.

Ну это на вскидку. Чертеж двоечника тяжело читать, и уж тем более в нем разбираться =)

В спальню тоже дверь через жопу открывается

Господи... а около тумбы прикроватной-то зачем ЛАН порт? Это чем-то обосновано?

Блин, надо завязывать, а то увлекусь и начну придираться.

Парень, скачай SketchUp - он бесплатный, и сделай эту модель в 3д, обрисуй мебель и все сам поймешь, даже я за 1 день разобрался в нём ( вас должны были учить работать с автокадом в универе) SketchUp легче. И сам поймешь, что нужно, что нет. С люстрами согласен, если потолки ниже 2.8, лучше споты или иное освещение, вариантов масса,  в кухне как можно больше розеток, обязательно проходные выключатели, и дублирующие в комнате у спальни, тех. дизайн важная штука.

Автор не занимайтесь фигнёй, кто кроме вас может сказать где и зачем вам нужны розетки, выключатели.  У вас может быть как и "отличный вариант", так и "полный бред" в зависимости от полного решения.

Хотите качества делайте дизайн проект.

"Могу помочь за приемлемые деньги от этой ебли избавиться" цитата)

Шкаф в зале к стене перенеси (туда где розетка 6 обозначена). Тогда уж в зал стенку поставь,если хочется, зачем она в спальне?

Над кухней хорошо подумай, какие приборы буду (печь какая будет газ или не газ,микроволновка, вытяжка, измельчитель, посудомойка, тв). От размещения приборов будет плясать и размещение розеток на фартуке кухни. Холодос к окну скорее всего надо перегнать (а то получится как в старых квартирах, пространство съедает ппц). Выключатель нужно делать всегда в помещении в котором он выключает свет. за исключением туалетов ванных и подсобок. Кухня один из самых сложных моментов в расстановке электрики.

Я бы в ванной отказался от точечных светильников. В маленьких помещениях лучше один нормальный источник рассеянного света на потолке.

Ну и бюджет важно знать при проектировании. К примеру обычный выключатель стоит 200-300 рублей. Проходные стоят уже 500-600 рублей. если третья точка отключения появляется это еще 600-700 рублей на перекидной выключатель. Монтаж естественно усложняется и дорожает.

Могу подсказать как правильно сделать тв проводку , что бы потом не обьебаться и не говорить почему у меня плохо телик работает

Мой очень хороший друг, врываясь в ярости к конструкторам кричал: - Дети!!! В ваших дипломах написано "инженер-строитель". Это- ложь, дети! Инженер-строитель- это я!! А вы- даже не личинки инженеров!!!" Да, что тут добавишь... Пока наши ВУЗы выпускают "недостроителей" у меня всегда будет работа. А автору- не позорься... Тебе, дорогой, хоть в зачаточном состоянии инженерную графику преподавали? Конь, диван, лампочка.... Что это за хрень?

Критиковать особо нечего, на мой не особо искушенный взгляд. Разве что посоветовать отказаться от древнерусской традиции вешать в каждой комнате по люстре. Вот правда, споты и светодиодное освещение рулят. И к телевизорам витуху кинь, на вайфай нынче надежды мало, даже 5.2 уже засирать начинают. И где, чёрт побери розетки кухонные?!

Ну и до кучи: освещение в шкафах и розетку в туалете (поверь, ещё спасибо скажешь!)
