Нужна помощь по диагностике стабилизатора ресанта АСН 3000/ 1-ц

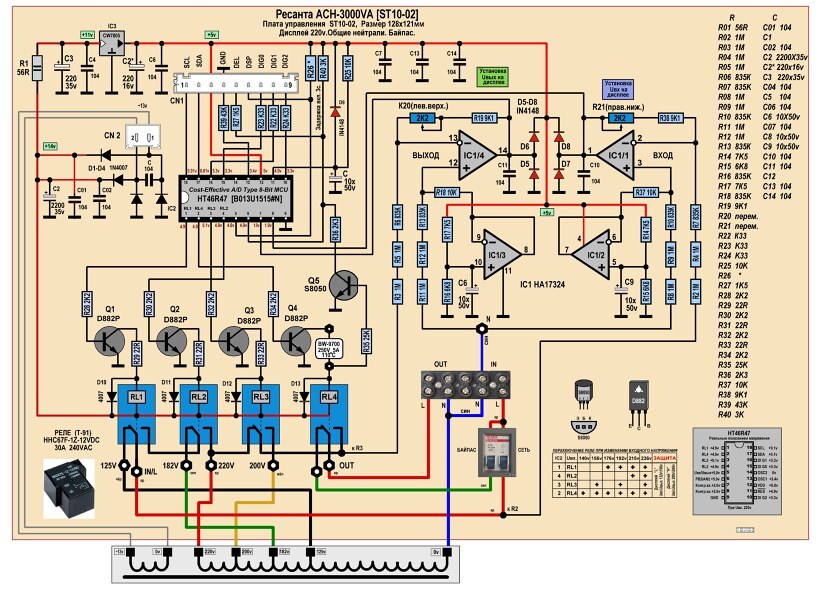

Чистую схему 3000 не нашел, прилагаю 5ка и 10ка,плата управления построена однотипно.

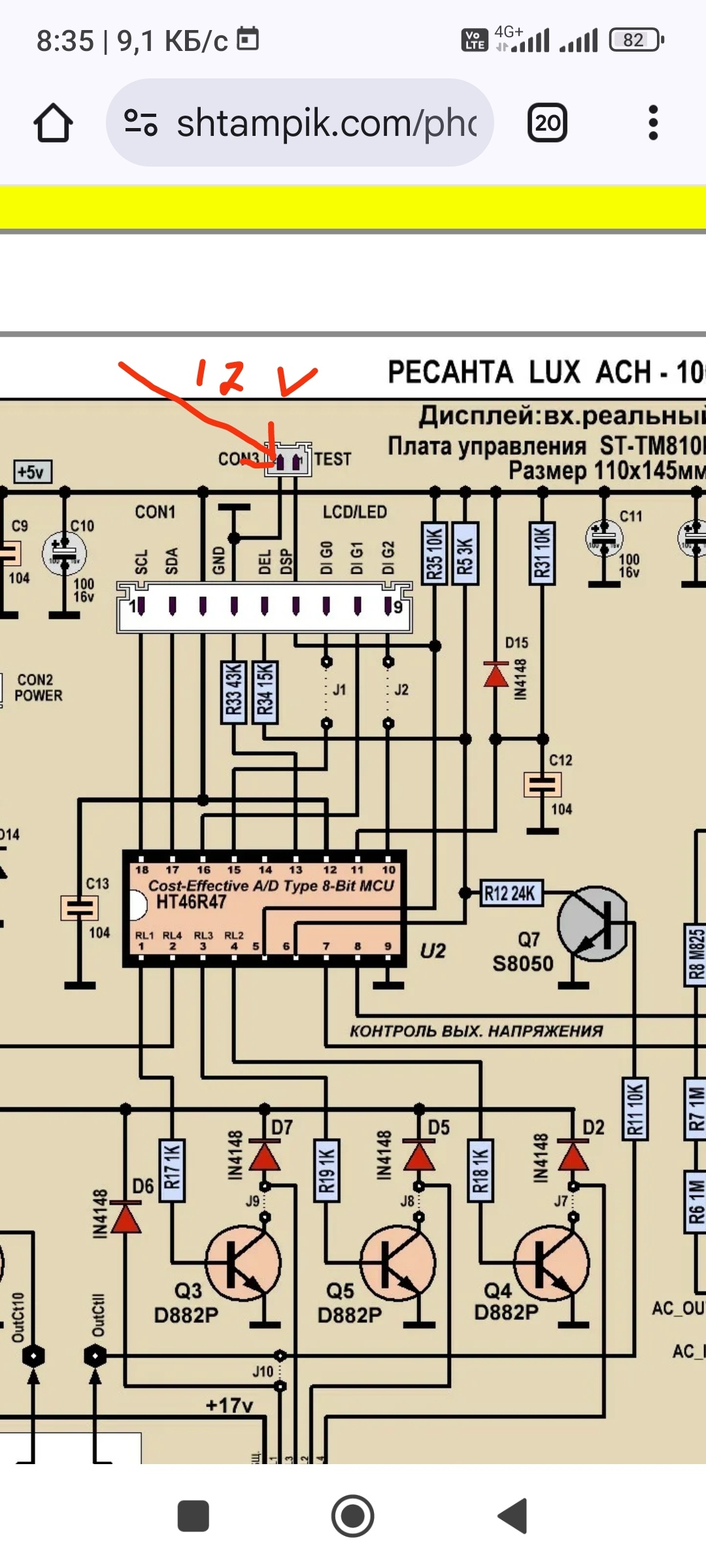

После замены неработающего реле RL3 по глупости и забывчивости подал 12 вольт от катушки на разъем con3 test.Когда воткнул правильно в power ,щелкает реле времени через три сек.и Все.Больше ничего не горит,не мигает и не щелкает.бп 5 вольт выдает,с микросхемы HT46R47 выходное напряжение 1.2 вольт.
Что могло сгореть? Спасибо за существенные ответы
