Не охлаждает холодильник для вина

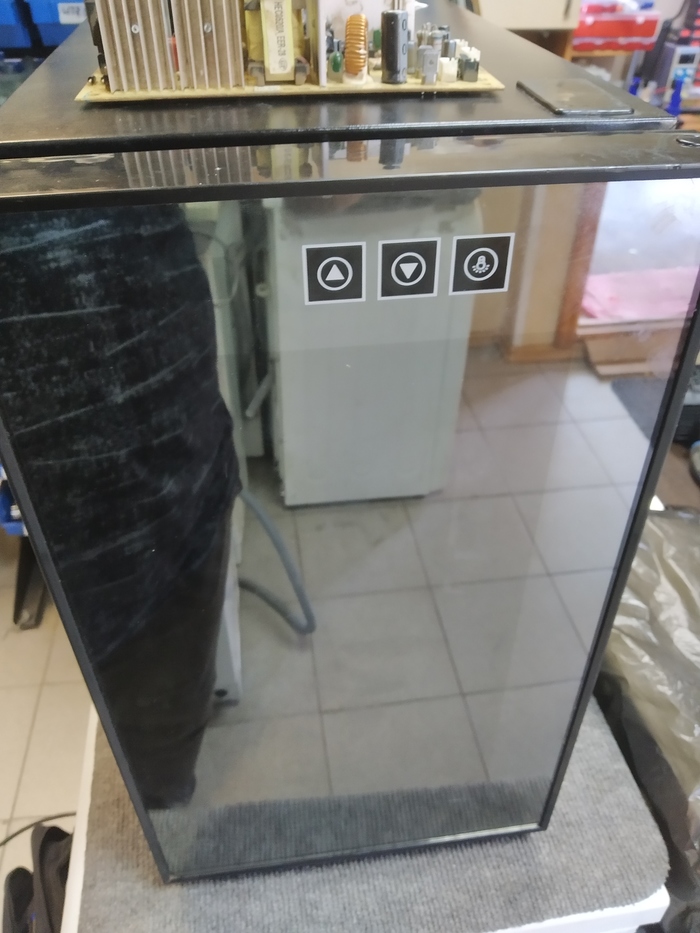

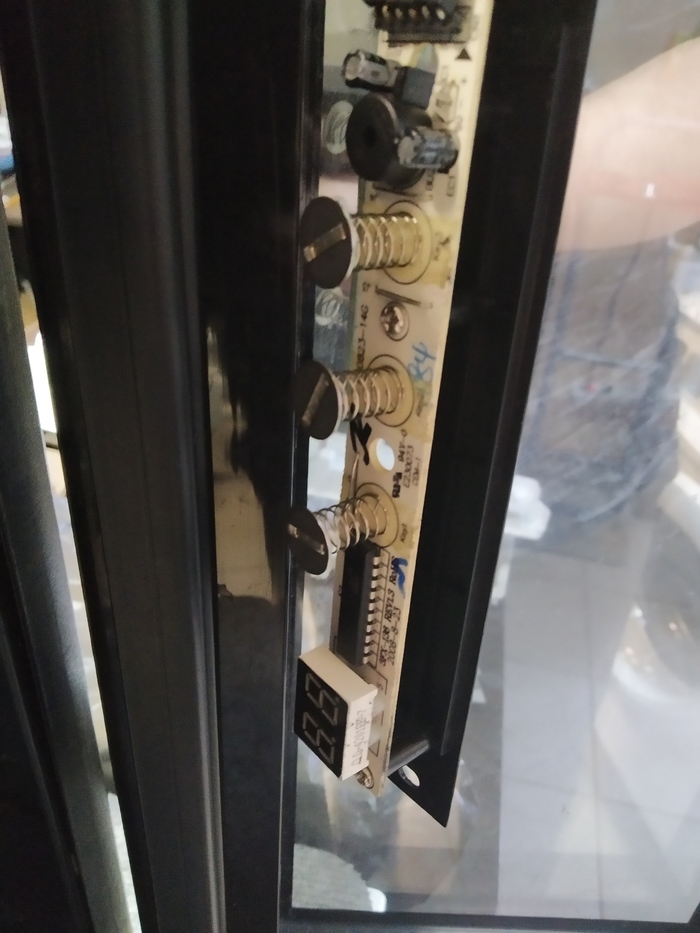

Здравствуйте. Ребят, может подскажет кто. В общем поступил в ремонт холодильник для вина. Проблема не охлаждает и не было индикации. Индикацию восстановил, поврежден был шлейф. После установки температуры +8С°, холодильник не охлаждает. На питание элемента пельтъе (термоэлемент, стоит TEC1-12705) он там один. С блока питания приходит всего 2.2V. При отключении всех нагрузок: это 2 вентилятора, передняя индикация и сам термоэлемент, то на выходе питания термоэлемента появляется 10V. Но при постепенном подключении нагрузок, напряжение постепенно падает до 6.2V Термоэлемент был проверен отдельно на Лабараторном блоке. При 5V потребляет 1.4А Охлаждение при этом происходит. Было принято решение проверять БП на холодильнике. В ходе измерений были заменены: 2 электролита на 120uF 200V, Пленочный 105М 200V, опорный усилитель LM358, 2 транзистора С13005D, 2 транзистора С1815, микросхема AZ494AP-E1 заменена на TL494. После замены этих элементов напряжение на выходах питания термоэлемента стало 2.4V Электролиты на плате проверены, диоды и стабилизаторы так же. Резисторы в норме. Может кто сталкивался? Остался еще диод Шотке, но прибор показывает что диодная сборка в норме.

Не охлаждает холодильник для вина Холодильник, Ремонт техники, Ремонт холодильника, Длиннопост
Не охлаждает холодильник для вина Холодильник, Ремонт техники, Ремонт холодильника, Длиннопост
Не охлаждает холодильник для вина Холодильник, Ремонт техники, Ремонт холодильника, Длиннопост
Не охлаждает холодильник для вина Холодильник, Ремонт техники, Ремонт холодильника, Длиннопост
