Лиге электриков. Нужен совет

Здравствуйте! Есть циклевочная машинка(редкая) вышел из строя контактор на движёк. Такой-же не нашёл, хочу сколхозить. Подскажите, пожалуйста, принцип работы и как можно реализовать. Как я понимаю, там две обмотки, рабочая и стартовая, и два кондера тоже рабочий на 60 и стартовый на 120. Контактор имел 3 положения: выкл., поворот на 45°(не фиксируемый) и вкл. На повороте движёк разгонялся, а довернув ручку обороты немного менялись. Реле ещё стояло. На движке маркировок нет. Модель заводская, все работало, отгорели контакты на контактор, лет 5 назад чинили, перекинув с путых на рабочие.

Как справа схема?

Лига электриков

5.8K постов26K подписчиков

Правила сообщества

Запрещён оффтоп, нарушение основных правил пикабу

Вы смотрите срез комментариев. Показать все
2
Автор поста оценил этот комментарий
Пусковая конденсатор подключантся в момент не фиксирующего положения для разгона, больше не нужен, в последнем положении рабочая напрямую, пусковая через через свой конденсатор к рабочекй (т.е. последовательно). Смотрите схему. Все просто.
U -рабочая, Z- обм. Возб. (Пусковая)
Иллюстрация к комментарию
раскрыть ветку (30)
1
Автор поста оценил этот комментарий
То есть можно обойтись тройным автоматом на 25А и кнопкой без фиксации?
раскрыть ветку (2)
0
Автор поста оценил этот комментарий

проверь реле белую (Реле установочное R11 230V E259 16-11/230)

там контакты работают при подаче питания ?

(может они и пригорели а не надо далеко копать - что оно вообще включает ?!)

Переключатель тоже можно почистить если есть время и с финасами не так хорошо

Иллюстрация к комментарию
Иллюстрация к комментарию
раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Реле звонили, работает
0
Автор поста оценил этот комментарий

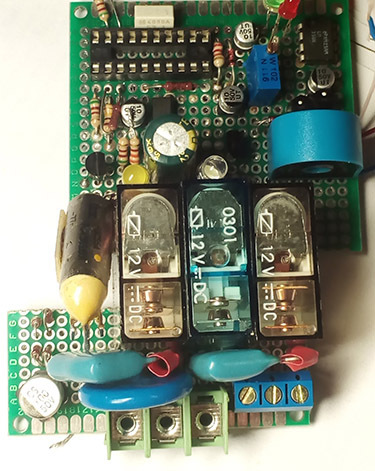

у меня такая же задача, только там симмистор и опасения, что если что пойдёт не так включится на горячую, то симику придёт кирдык

раскрыть ветку (10)
0
Автор поста оценил этот комментарий
Подробнее можно? Что-то не совсем понимаю
раскрыть ветку (9)
0
Автор поста оценил этот комментарий

В место кнопки старт (в реале - там пусковое реле) ставится симмистор, но нужно строго следить что бы на конденсаторах не было заряда. Т.е. включать только на холодную. Подать "поджиг" на симмистор и только потом включить питание мотора. И ни в коем случае не включать когда мотор работает. Ну или последовательно с симмистором аварийный резюк поставить.

раскрыть ветку (8)
1
Автор поста оценил этот комментарий
Конденсатору в помощь резистор район 0.5МОм, симистору можно moc нулевой точки, повторному запуску при работе можно самую простую блокировку. а я то думал.... Но тут нужно учитывать, что токи айяй
раскрыть ветку (1)
0
Автор поста оценил этот комментарий

резистор на разряд там конечно стоит, moc zc я не очень тут тоже доверяю - у него же какой то лаг около нуля, да и под рукой нет, только обычные, но в целом moc zc с небольшим резистором последовательно видится даже понадёжней

0
Автор поста оценил этот комментарий
Поставить 3-й автомат, дальше на один контакт 2-ю кнопку, которая переключает линию со стартовой обмотки на рабочую? Нажал кнопку, включил автомат, отпустил кнопку и все работает?
раскрыть ветку (3)
0
Автор поста оценил этот комментарий

та не... всё электроника рулит а там чем меньше контактов, тем лучше - потому и симмисторы

раскрыть ветку (2)
1
Автор поста оценил этот комментарий
С такими тут даже самый простой таймер на 555 с оптрон-симистором можно собрать просто покуривая
раскрыть ветку (1)
0
Автор поста оценил этот комментарий

у меня первая версия была максимально простой, на самом минималистическом МК на котором пришлось даже на asm писать, потому что там нет памяти, только 32 регистра :)

защита от включения на горячую там была аппаратная, а МК чисто задержки от повторного включения и ещё что то по мелочи.

но потом то да сё... что то усложнилось)

Иллюстрация к комментарию
0
Автор поста оценил этот комментарий
Вы что-то о своём болтаете😅
раскрыть ветку (1)
0
Автор поста оценил этот комментарий

конечно о своём, ваш пост - только повод:)

0
Автор поста оценил этот комментарий
Как справа, такая же?
Иллюстрация к комментарию
раскрыть ветку (15)
0
Автор поста оценил этот комментарий
Справа схема не верная. Рабочая подключается напрямую. Слева, параллельно конденсатору и кнопке садите рабочий конденсатор
раскрыть ветку (14)
0
Автор поста оценил этот комментарий
Можете схемотично нарисовать?
раскрыть ветку (1)
0
Автор поста оценил этот комментарий
А можно для тупеньких(меня) на пальцах или с конкретными включателями? Пожалуйста 😟
0
Автор поста оценил этот комментарий
Ещё больше запутался🙄
раскрыть ветку (11)
0
Автор поста оценил этот комментарий
Р- рабочая, п- возбуждения (пусковая).
конденсатор без пометки- основной (рабочий, который меньше емкостью), с буквой П -пусковой (большой емкости), включается только в момент пуска. Схемы собирают на трехфазном выключателе шв. Машинки, отжимая один контакт, чтобы контачил только при нажатии (само удобно); Через включение тумблером/ автоматом и включением не фиксируемой кнопкой пускового конденсатора; через включение сдвоеной кнопки, где один контакт включает реле/контактор, второй замыкает пусковой конд ( не всегда хорошая из-за возможной просадки напряжения по мощности и дребезжания при запуске; с помощью автоматики, благо сейчас электроника доступна.
к слову, вспомнил. Сейчас для станков 220в домашнего исполнения очень интерсные кнопки продаются. Только цена немного кусачая, но али в помощь
раскрыть ветку (10)
0
Автор поста оценил этот комментарий
Трехфазный двигатель, все обмотки одинакового сопротивления(сегодня померял) а схема подключения звезда на треугольник (походу, а то зачем управлять концами обмоток) звезда и пусковой на 125мф,а потом треугольник и 60мф
раскрыть ветку (9)
0
Автор поста оценил этот комментарий
Так у вас 3х фазный движок, а не 220 с пусковой? А в сеть 220 или 380 подключаете? Что-то ваше борно с шильдиком не стыкуется.... Сколько из обмоток выходит концов? На самом движке есть шильдик?
раскрыть ветку (8)
0
Автор поста оценил этот комментарий
В сеть 220,шильдика нет, под заводской крышкой треугольник и звезда. Вроде три обмотки и сопротивление одинаковое на них. Получше сфоткаю контакты
раскрыть ветку (1)
0
Автор поста оценил этот комментарий
А выводов (проводов) с обмотки сколько? Для информации в 380в. Треугольник Uлинейное=Uфазное=380в на обмотке 380в; звезда Uлинейное=1.73*Uфазное на обмотке 220в. Теперь прикинем, что этот движок мы хотим питать от 220, значит для нормальной работы нам нужен 3ф фазный треугольник иначе на обмотках будет 127в при звезде и практически 0 мощности... ( При переподсоединении (колхозе) 380 в 220 мощность выхода при треугольнике около 60%, звезда 40 и ниже. По мне, так вам вообще купить с али частотник за 40-50$ и радоваться полной мощности
0
Автор поста оценил этот комментарий
Может он запускаеться на звезде с пусковым кондер ом, а потом переключаться на треугольник?
раскрыть ветку (5)
0
Автор поста оценил этот комментарий
Ответил смысл в другом. В принципе возможно. Формула подбора рабочего конденсатора 2800*ток/напряжение для звезды и 4800*ток/напряжение для треугольника
раскрыть ветку (4)
0
Автор поста оценил этот комментарий
С красной клемой не был вообще использован.. С обмоток 7 проводов
Иллюстрация к комментарию
Иллюстрация к комментарию
Иллюстрация к комментарию
раскрыть ветку (2)
0
Автор поста оценил этот комментарий
Если откровенно, то у вас какая-то ересь получается... 3х фазная обмотка это значит или 3 обмотки выведены в борно (6 концов) и там соеденены как нужно (звезда, треугольник), или соеденены еще с завода в звезду, треугольник и выведены уже всего 3 конца. У вас, по вашим словам выведены с обмоток 5 концов и тонкие (скорее это термозащита). Как вы намерями сопротивление (между какими концами), на какую клему в борно приходят по толщине одинаковые (толстые и тонкие) провода. Вот реально уже не понятно. По крышке и рисунку, их отливают на заводе в готовые матрицы, т.е. мало информативны как в реале намотали движок, поверх могут наклеить уже настоящую схему подключения, а могут забить болт или от старости отвалиться. Желто-зеленый это земля, она не в счет. Вам нужно или толкового электрика, знающего многие типы и варианты движков, чтобы он уже реально своими руками его обсмотрел и сопоставил схему подключения и тип. По фото и словам "звонятся одинаково" уже реально задолбался разбираться что за тип движка.
раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Как сейчас подключён нормально работал.
