Как это сделано. Рамочка для фотографии.

Здрасьте, уважаемые.

Первый пост это как первое соитие... по идее должен быть неудачным и коротким. Но этому городу нужен герой, поэтому первый пост будет длинным и напыщенным насыщенным картинками.

Короче, замес таков: меня зовут Иван, и я у мамки слесаришка. Внезапно получаю заказ. Максимально размытый. Человек хочет подарить жене скульптуру на прикроватную тумбочку. Скульптуру железную, совершенно бесполезную. По итогам длительных переговоров, приходим к тому, что я не могу просто взять и сварить кучу всякой дряни в одну хреновину, зато могу сделать предмет с каким-то предназначением. Например, держатель для трубки. Но жена не курит. Тогда подставку под телефон. Но уже есть. Часы? Раздражает тиканьем. Рамка, блин, для фоток её устроит? Стоит, молчит, сияет, тяжолая из железа! -Да, говорит, зашибись. Только не сияет, а матовая. И давай, говорит, не ей на тумбочку, а мне в кабинет. Нуок. Получилось так:

Как это сделано. Рамочка для фотографии. Сварка, Механизм, Своими руками, Мастерская, Лофт, Стимпанк, Длиннопост
Как это сделано. Рамочка для фотографии. Сварка, Механизм, Своими руками, Мастерская, Лофт, Стимпанк, Длиннопост
Как это сделано. Рамочка для фотографии. Сварка, Механизм, Своими руками, Мастерская, Лофт, Стимпанк, Длиннопост

Ну по ТЗ, чо... :) Тяжолое, большое, матовое.

А теперь,  как это сделано...

Сам замысел (куча шестерёнок, и ваще паровоз-стайл) - диктован заказчиком. На чём его реализовывать? Самое простое и понятное - основание. Берём поверочную плиту бывшего 1-го класса с дальних рубежей страны, используя безналичный перевод денег и транспортную компанию:

Как это сделано. Рамочка для фотографии. Сварка, Механизм, Своими руками, Мастерская, Лофт, Стимпанк, Длиннопост
Как это сделано. Рамочка для фотографии. Сварка, Механизм, Своими руками, Мастерская, Лофт, Стимпанк, Длиннопост

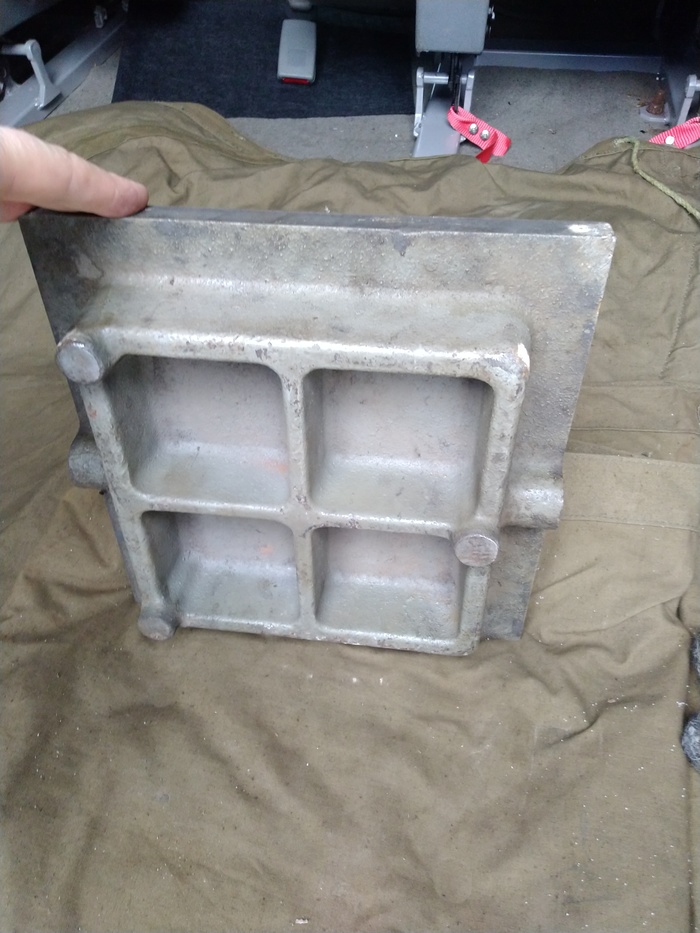

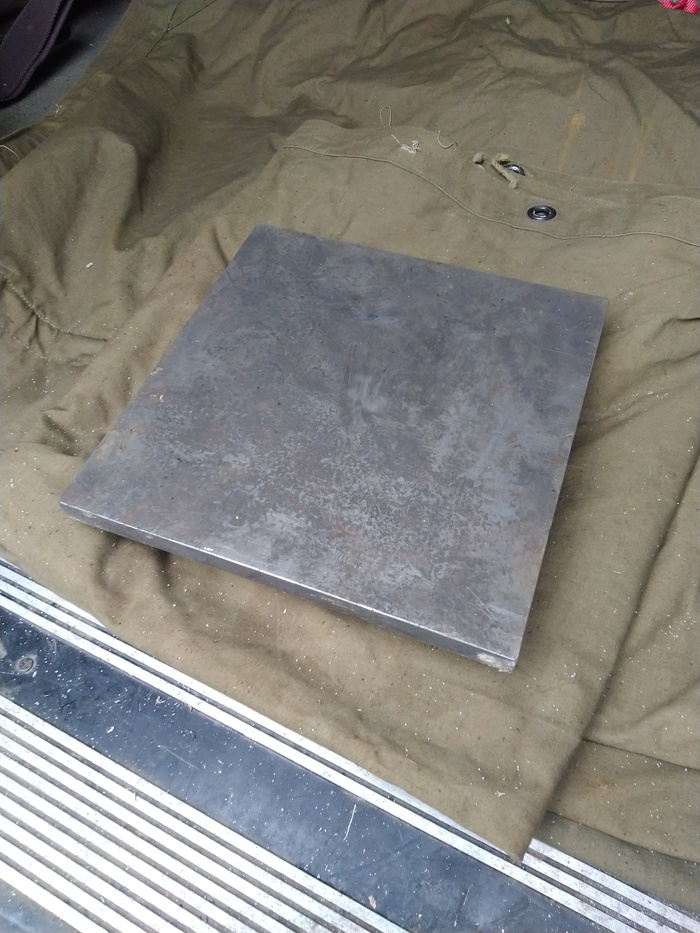

Чистейший советский чугун. 12 килограмм!

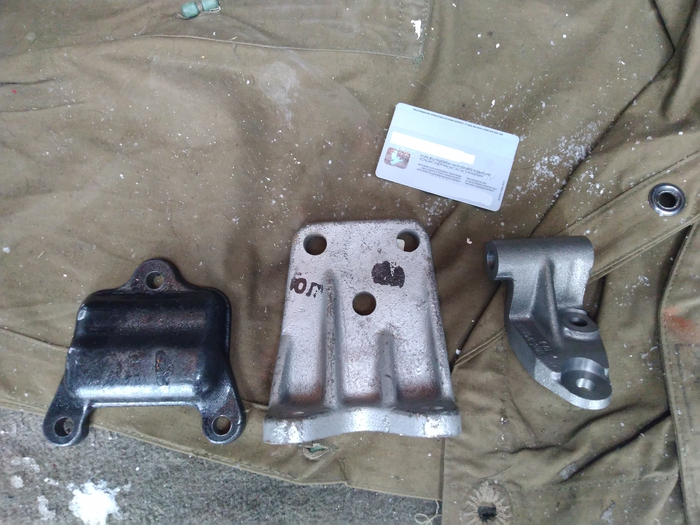

После этого вдумчиво курятся сайты автомагазинов по кейворду "кронштейн" и "УАЗ", "ГАЗ"... ну принцип, думаю, понятен. Оттуда фильтруются слишком большие и слишком мелкие железяки. И слишком дорогие тоже. Бюджет не резиновый. Меньше потратил - больше заработал, т.к. графа "итого" уже зафиксирована рукопожатием. В итоге набираются следующие штуки: опора от ЗиЛ 130, крон генера от ВАЗ и крышка рессор от УАЗа:

Как это сделано. Рамочка для фотографии. Сварка, Механизм, Своими руками, Мастерская, Лофт, Стимпанк, Длиннопост

Шестерни скачиваются с торрента собственных залежей всякого барахла. Судя по всему, это бывшие шестерни гитары какого-то токарника... но на мой они не встают и ваще неизвестно, откуда они приросли. В дело! Осталось малость... ручка, чтобы крутить. Можно взять станочную, но они огромные... а вот нашлась от подводной лодки. Внезапно, да? Судя по всему, это штурвал с магистрали воздуха высокого давления. Приехала из Севаса, транзитом через Пушкин (Ленобласти) в Подмосковье. Ручка-путешественница! :)

Как это сделано. Рамочка для фотографии. Сварка, Механизм, Своими руками, Мастерская, Лофт, Стимпанк, Длиннопост

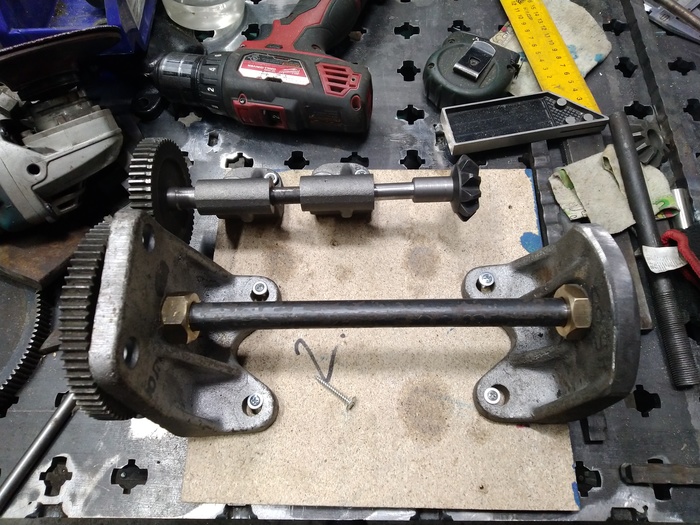

Нуок, чо... Можно созидать. Сперва - макет на ДСПшном куске:

Как это сделано. Рамочка для фотографии. Сварка, Механизм, Своими руками, Мастерская, Лофт, Стимпанк, Длиннопост

Главный вал, обводной, часть главной передачи - вроде срастается... Кронштейны генератора чуток обрезал и в них присадил пресс-маслёнки. Не то, чтобы они были нужны очень... но так, прикольно же:

Как это сделано. Рамочка для фотографии. Сварка, Механизм, Своими руками, Мастерская, Лофт, Стимпанк, Длиннопост

Штурвал от подлодки дополнил ручечкой от токарника ТВ-320, заварил центральную дырку и добавил муфточку для посадки на цилиндрический вал:

Как это сделано. Рамочка для фотографии. Сварка, Механизм, Своими руками, Мастерская, Лофт, Стимпанк, Длиннопост

Рамку решил не вульгарно сварить, а спаять. Серебро-латунным припоем.

Сперва она, канеш, выглядит не особо...

Как это сделано. Рамочка для фотографии. Сварка, Механизм, Своими руками, Мастерская, Лофт, Стимпанк, Длиннопост

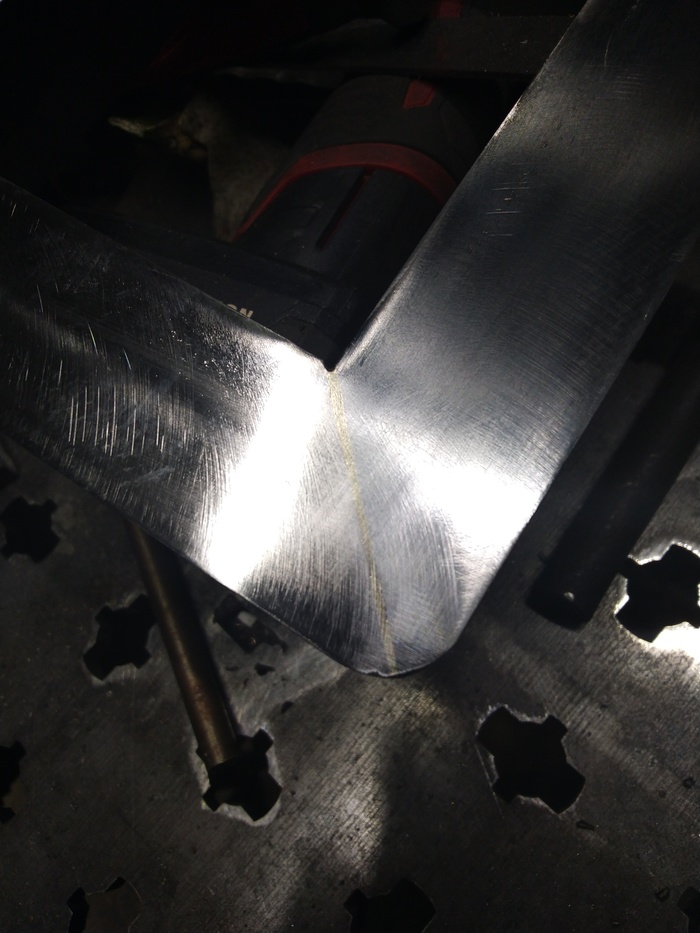

Но если её шлифануть, то внутри у неё вот так:

Как это сделано. Рамочка для фотографии. Сварка, Механизм, Своими руками, Мастерская, Лофт, Стимпанк, Длиннопост

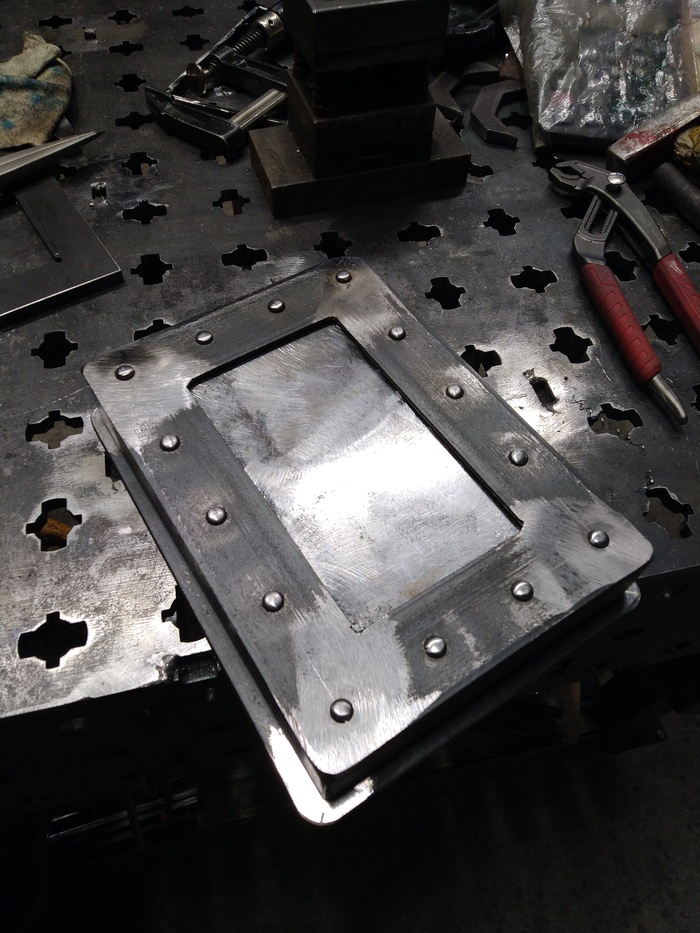

Теперь сама подложка. Она тоже из обычного стального уголка, а внутрь вложен кусок листа. А чтобы не варить (ну опять же, XIX век, какая сварка?) - стальные заклёпки:

Как это сделано. Рамочка для фотографии. Сварка, Механизм, Своими руками, Мастерская, Лофт, Стимпанк, Длиннопост

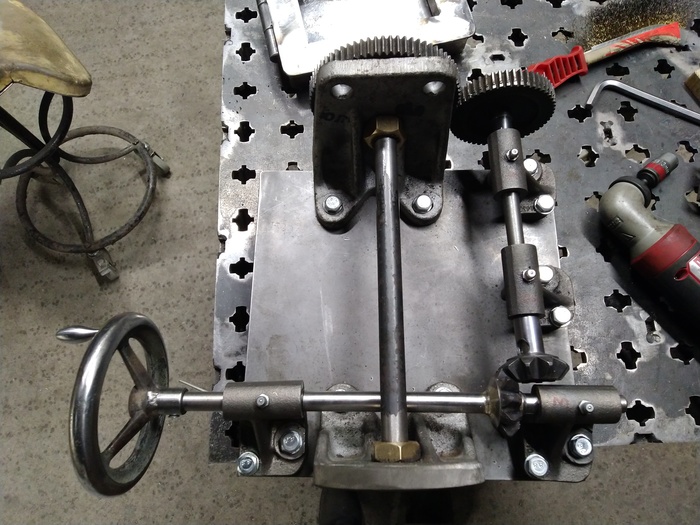

Теперь остаётся финальная сборка:

Как это сделано. Рамочка для фотографии. Сварка, Механизм, Своими руками, Мастерская, Лофт, Стимпанк, Длиннопост

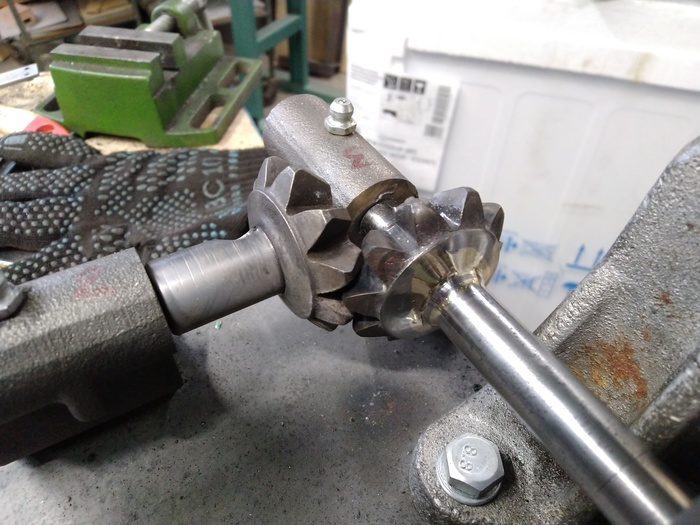

И припаять ведущую коническую шестерню. Тем же припоем:

Как это сделано. Рамочка для фотографии. Сварка, Механизм, Своими руками, Мастерская, Лофт, Стимпанк, Длиннопост

После этого изделие полностью готово со слесарной точки зрения, остаётся окраска. Честно говоря, в плане покраски у меня руки растут из тазобедренного сустава. Валиком накатать - ещё куда ни шло. А вот нанесение распылением - не моё. Ну вощем, неважно. Уплочено - проглочено. Сперва грунтовка:

Как это сделано. Рамочка для фотографии. Сварка, Механизм, Своими руками, Мастерская, Лофт, Стимпанк, Длиннопост

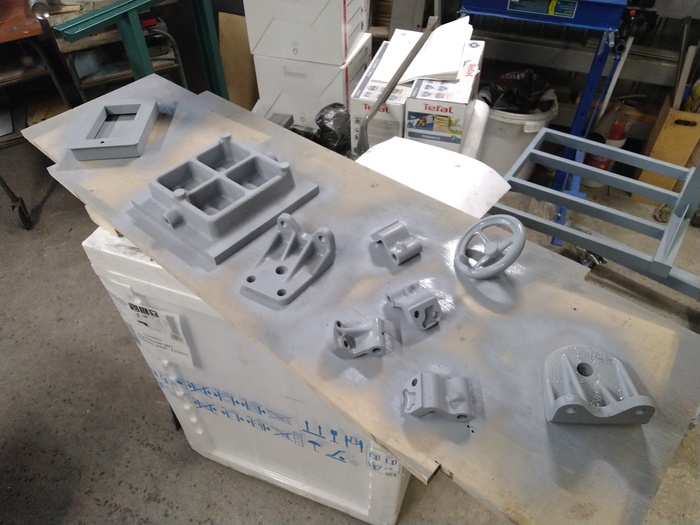

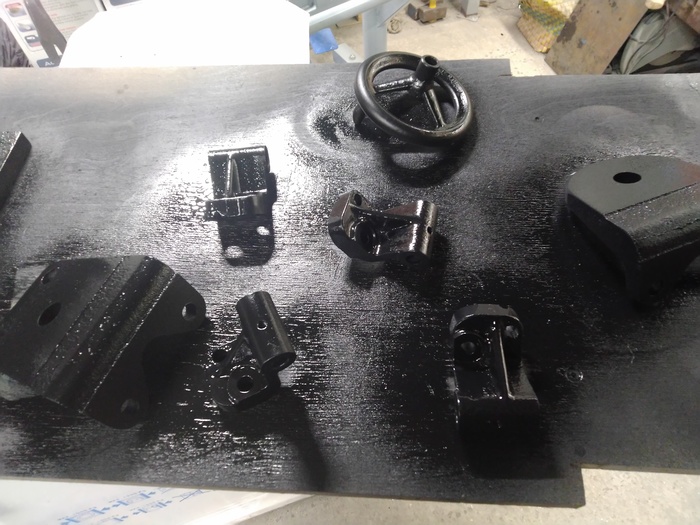

потом окраска... в несколько слоёв.

Как это сделано. Рамочка для фотографии. Сварка, Механизм, Своими руками, Мастерская, Лофт, Стимпанк, Длиннопост

Ну и сборка. Разрешите также отметить пару моментов. В целом они проходят по разделу "разное", но обычно называются "дрочевные пиздюлины". Это то, что делает проект проектом.

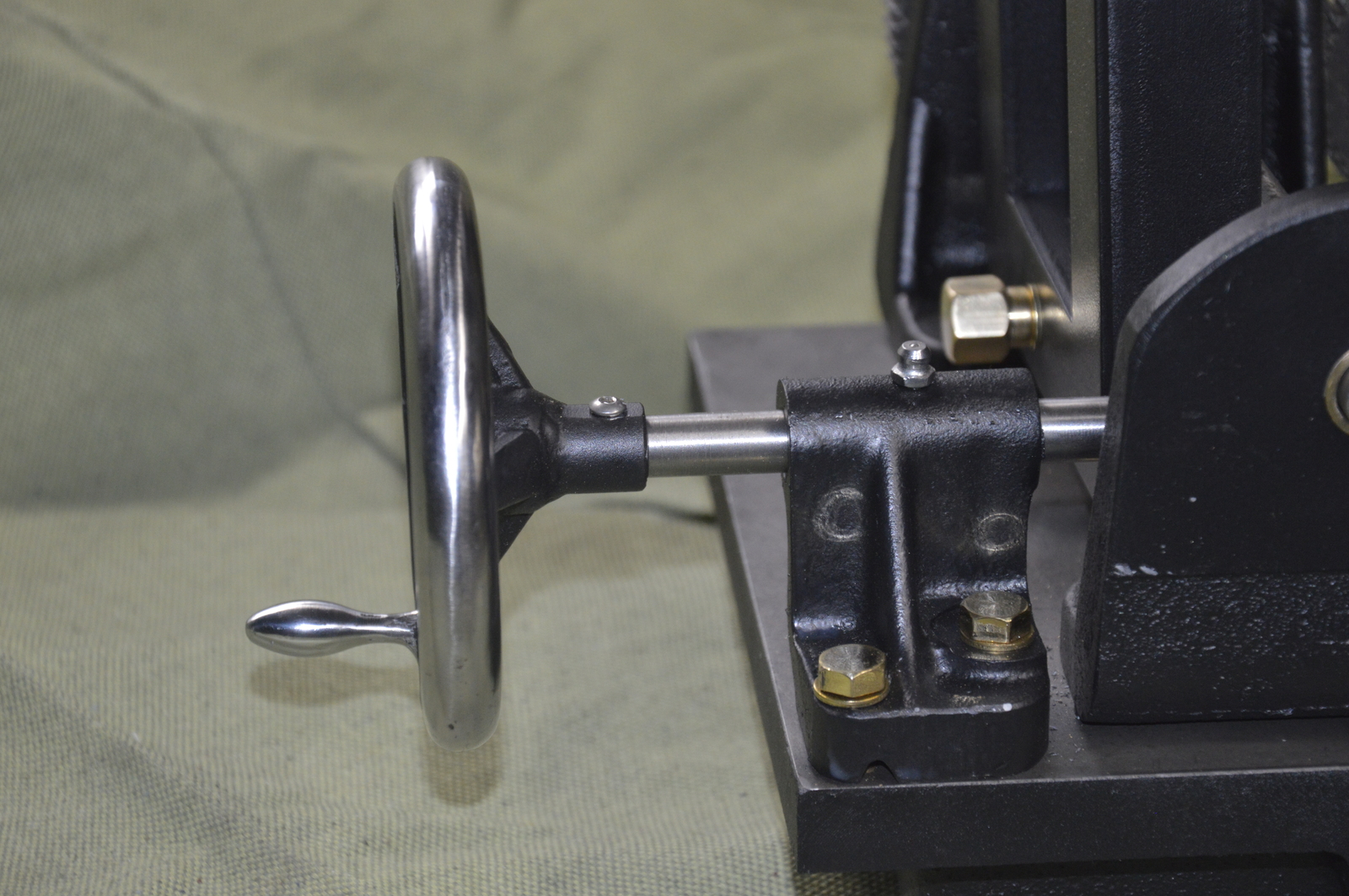

Например, латунные подшипники скольжения, запрессованные в опоры и пришлифованные в плоскость:

Как это сделано. Рамочка для фотографии. Сварка, Механизм, Своими руками, Мастерская, Лофт, Стимпанк, Длиннопост

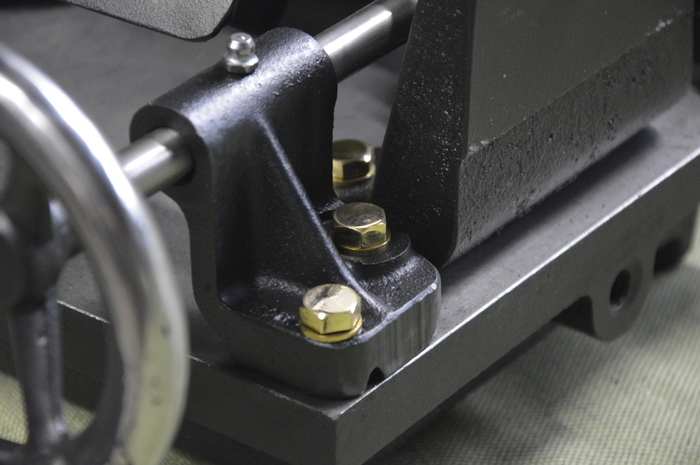

Или вот, латунные болты:

Как это сделано. Рамочка для фотографии. Сварка, Механизм, Своими руками, Мастерская, Лофт, Стимпанк, Длиннопост
Как это сделано. Рамочка для фотографии. Сварка, Механизм, Своими руками, Мастерская, Лофт, Стимпанк, Длиннопост

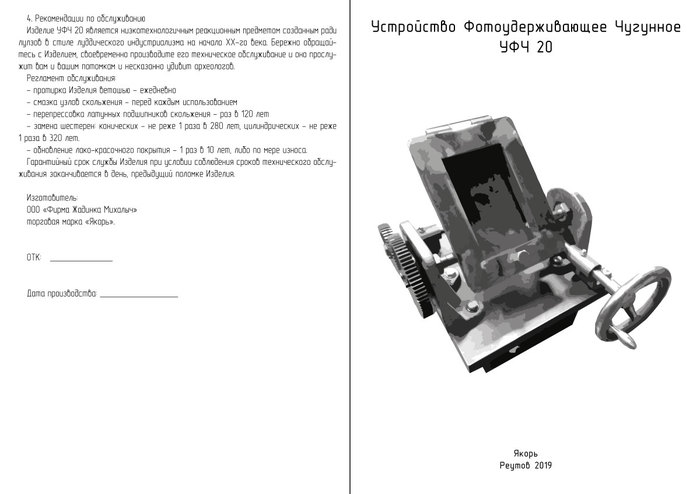

Ну как-то так... А финальным штришочком к проекту выступает инструкция по эксплОатации. :)

Как это сделано. Рамочка для фотографии. Сварка, Механизм, Своими руками, Мастерская, Лофт, Стимпанк, Длиннопост
Как это сделано. Рамочка для фотографии. Сварка, Механизм, Своими руками, Мастерская, Лофт, Стимпанк, Длиннопост
Как это сделано. Рамочка для фотографии. Сварка, Механизм, Своими руками, Мастерская, Лофт, Стимпанк, Длиннопост

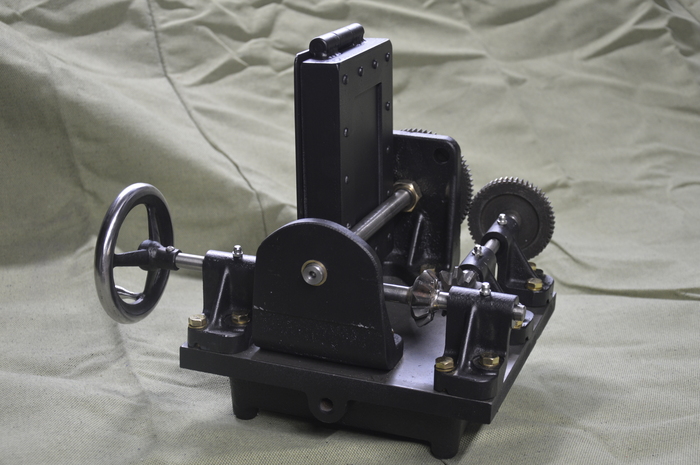

И собственно, функционал. Рамочка может отклоняться от вертикали на угол в 90 градусов. Ну и на любой произвольный от 0 до 90. И жить в этом состоянии, не падая.

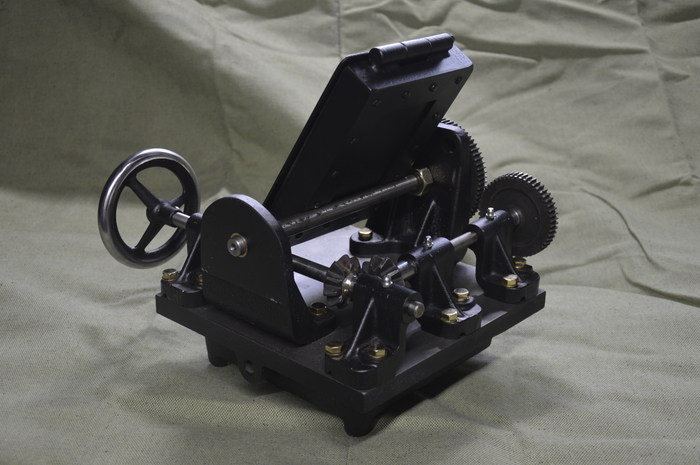

Стоя:

Как это сделано. Рамочка для фотографии. Сварка, Механизм, Своими руками, Мастерская, Лофт, Стимпанк, Длиннопост

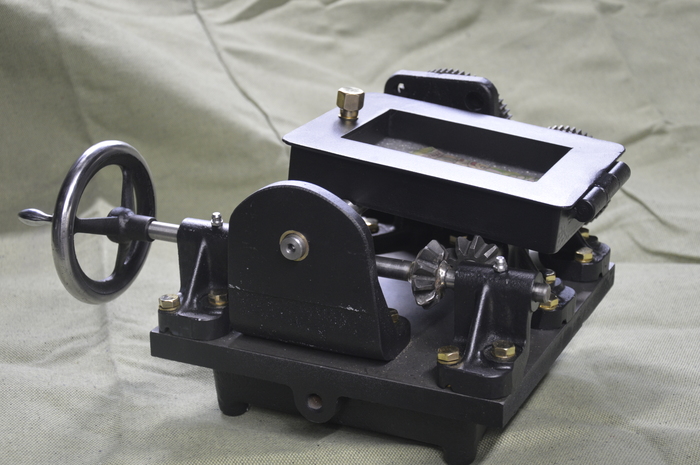

И лёжа.

Как это сделано. Рамочка для фотографии. Сварка, Механизм, Своими руками, Мастерская, Лофт, Стимпанк, Длиннопост

Для первого раза, наверное, хватит...

Ценник не спрашивайте. Много. :)

Заказчик довольный.
