Hawk HA-30 аналоговый ревер на Reticon SAD1024⁠⁠

Внимание, длиннопост написан в всевдонаучнопопулярном стиле и, вероятно, содержит кривое употребление технических терминов! Автор не претендует на супер оригинальность, но старается показать как можно отремонтировать всякие железки)

Сабж куплен для "развлечения" за небольшие деньги у человека, привозящего из Японии всякие аудио-ништяки для продажи. В анамнезе - "не работает".

Т.к. техника японская - то питание 100в и, судя по характерному запаху старины, сразу включать категорически не рекомендуется - может бахнуть из-за усталости ёмкостей или других причин.

Приступим к разборке и оценке ситуации. Крышка устройства закреплена на 4х шурупах, которые довольно легко поддались - признак того, что в устройство "лазили", т.к. в старой технике метизы обычно довольно плотно затянуты и характерно "срываются" при откручивании

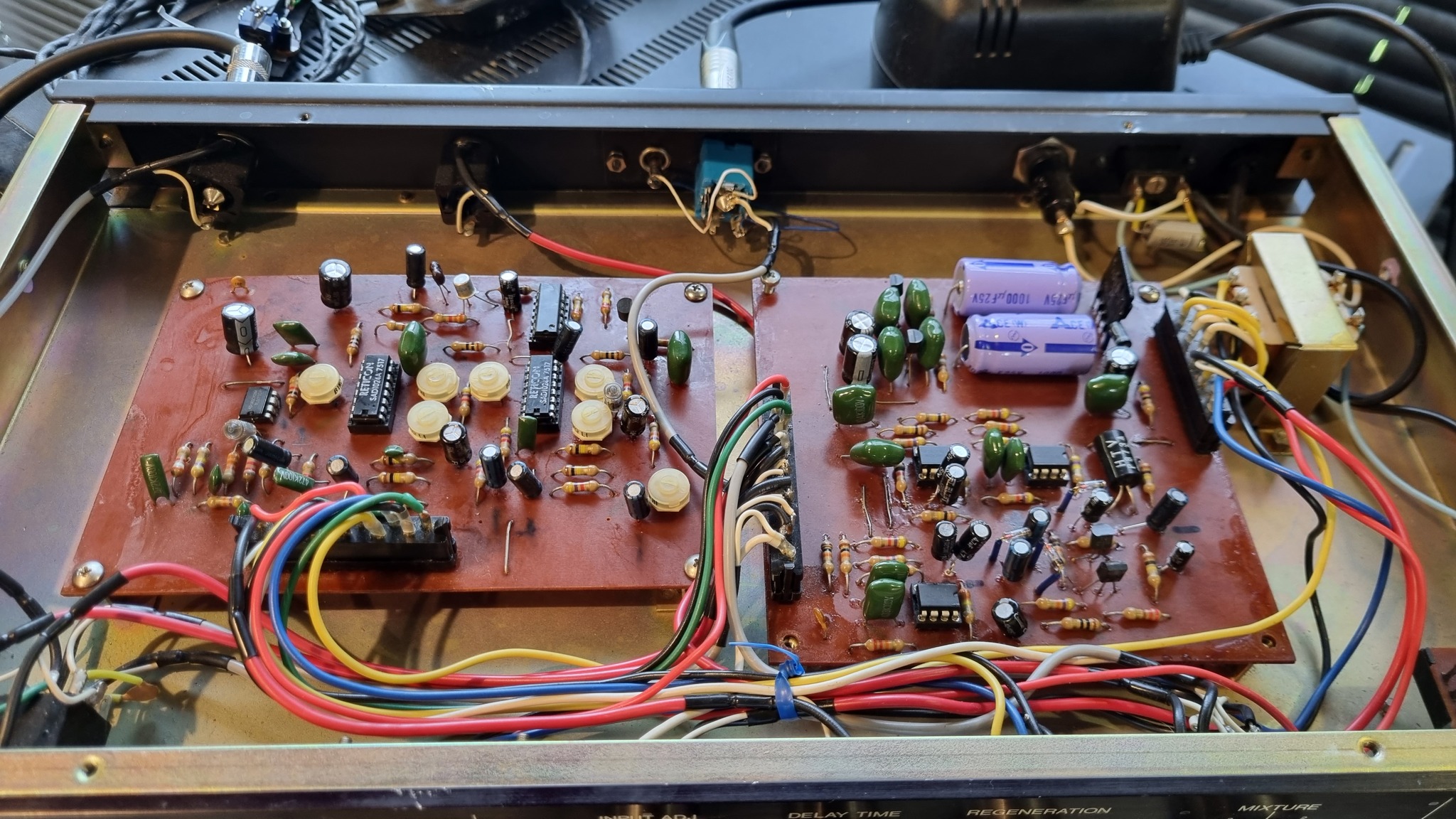

Нашему взгляду предстаёт классический "экономный" гетинакс Японии 70-90х

Одно из гнезд "большой джек" явно меняли - сразу выдаёт нехарактерный цвет пластика по сравнению с другими в девайсе.

Также заметны новые конденсаторы и дикое количество грязи на плате - либо "залитик", либо остатки дешевого несмытого флюса на производстве.

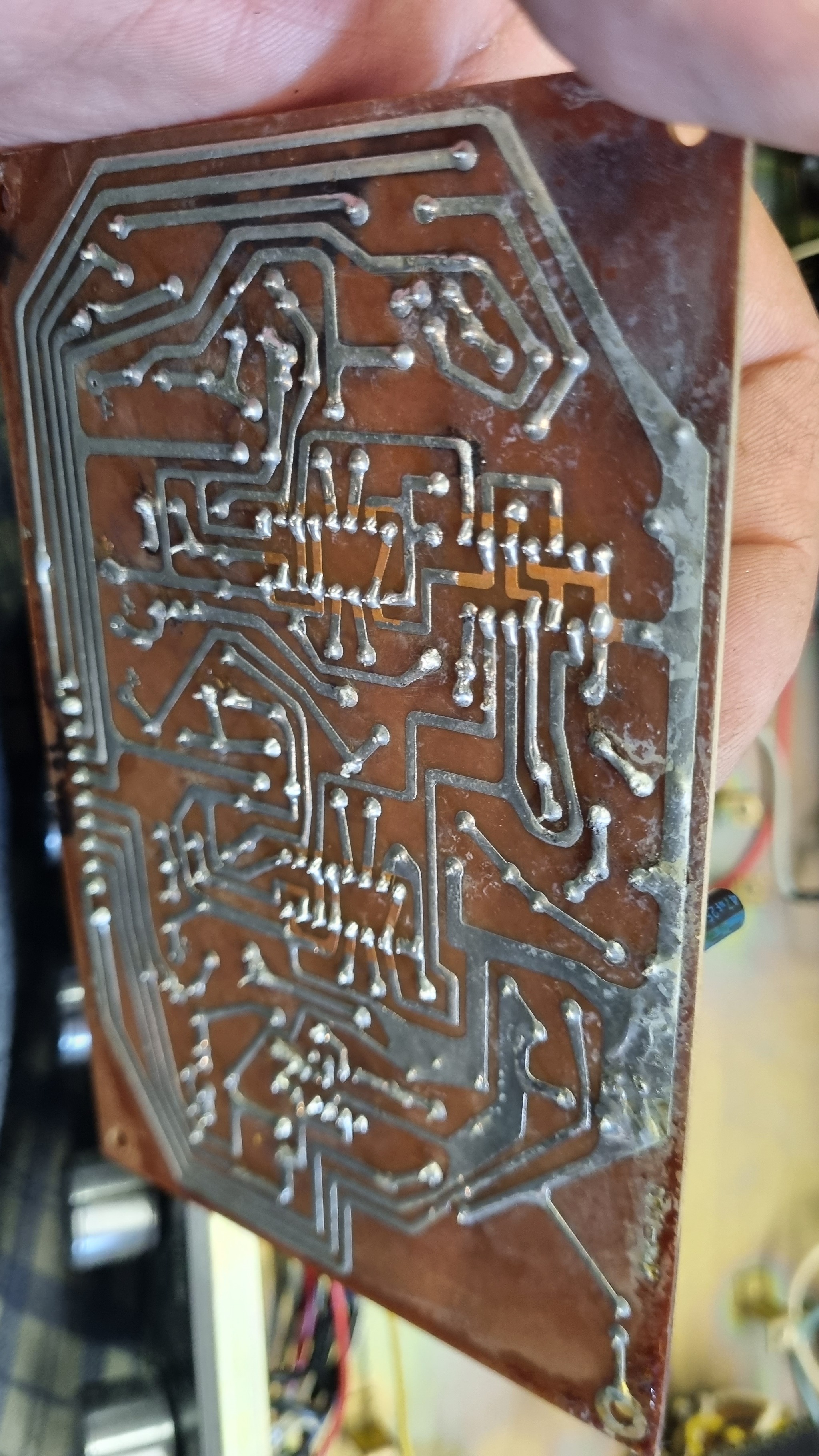

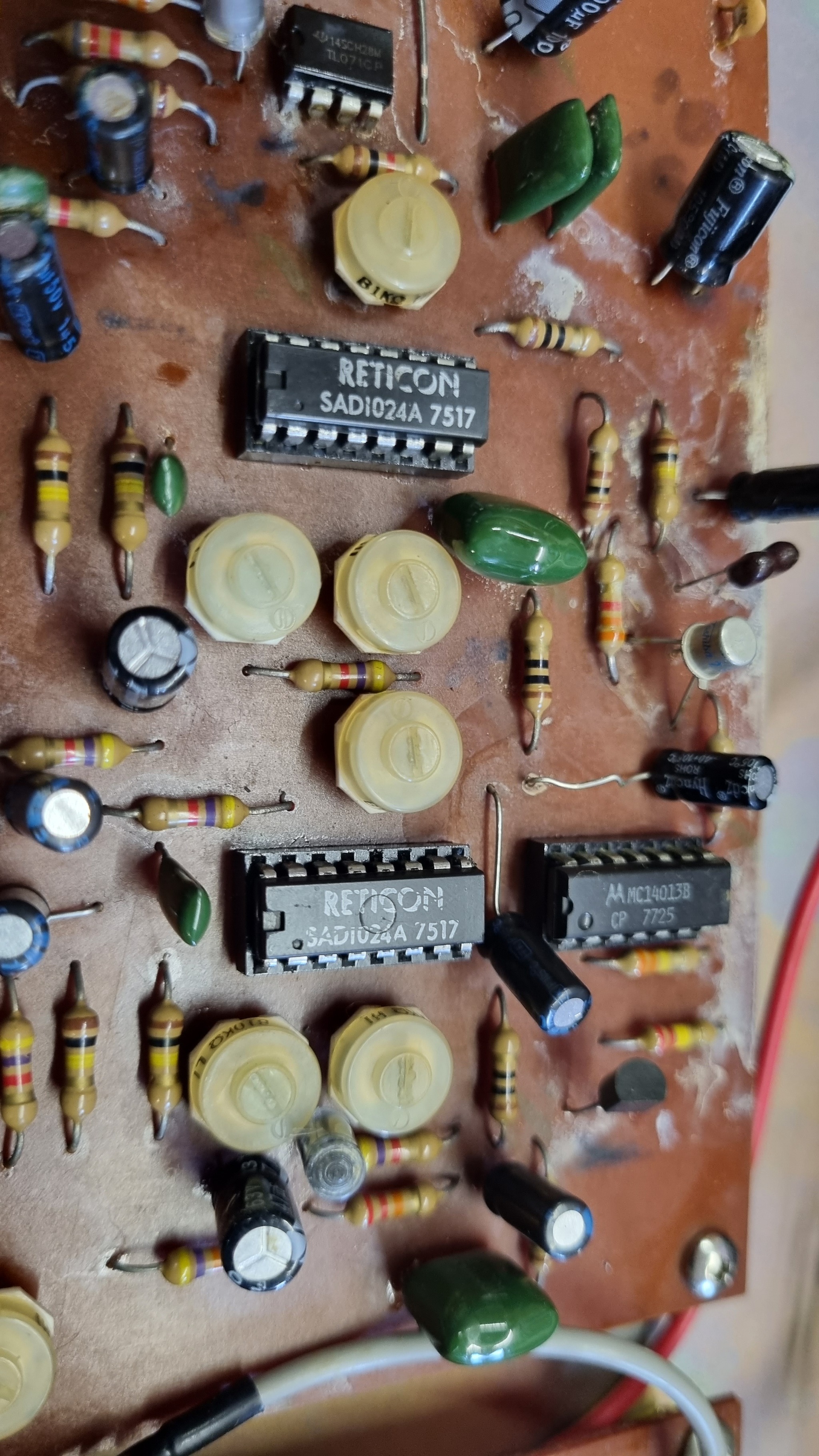

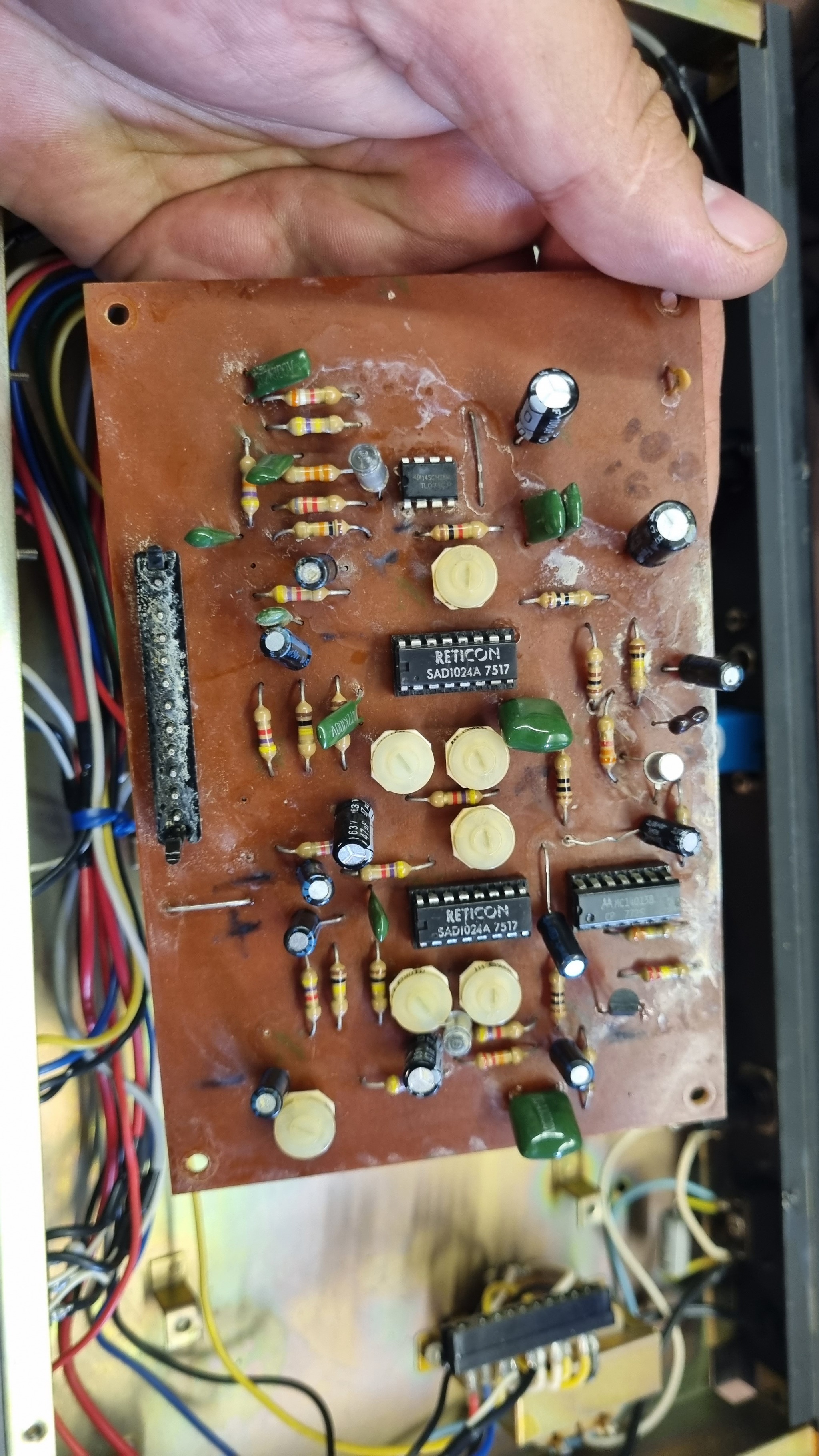

Откручиваем платы и наблюдаем "великолепное" состояние - грязь, срач, оторванные из-за перегрева дорожки и - к моей радости - Reticon SAD1024, чипы BDD задержки, за которыми все гоняются из-за редкости и той самой "винтажной аналоговости" задержки.

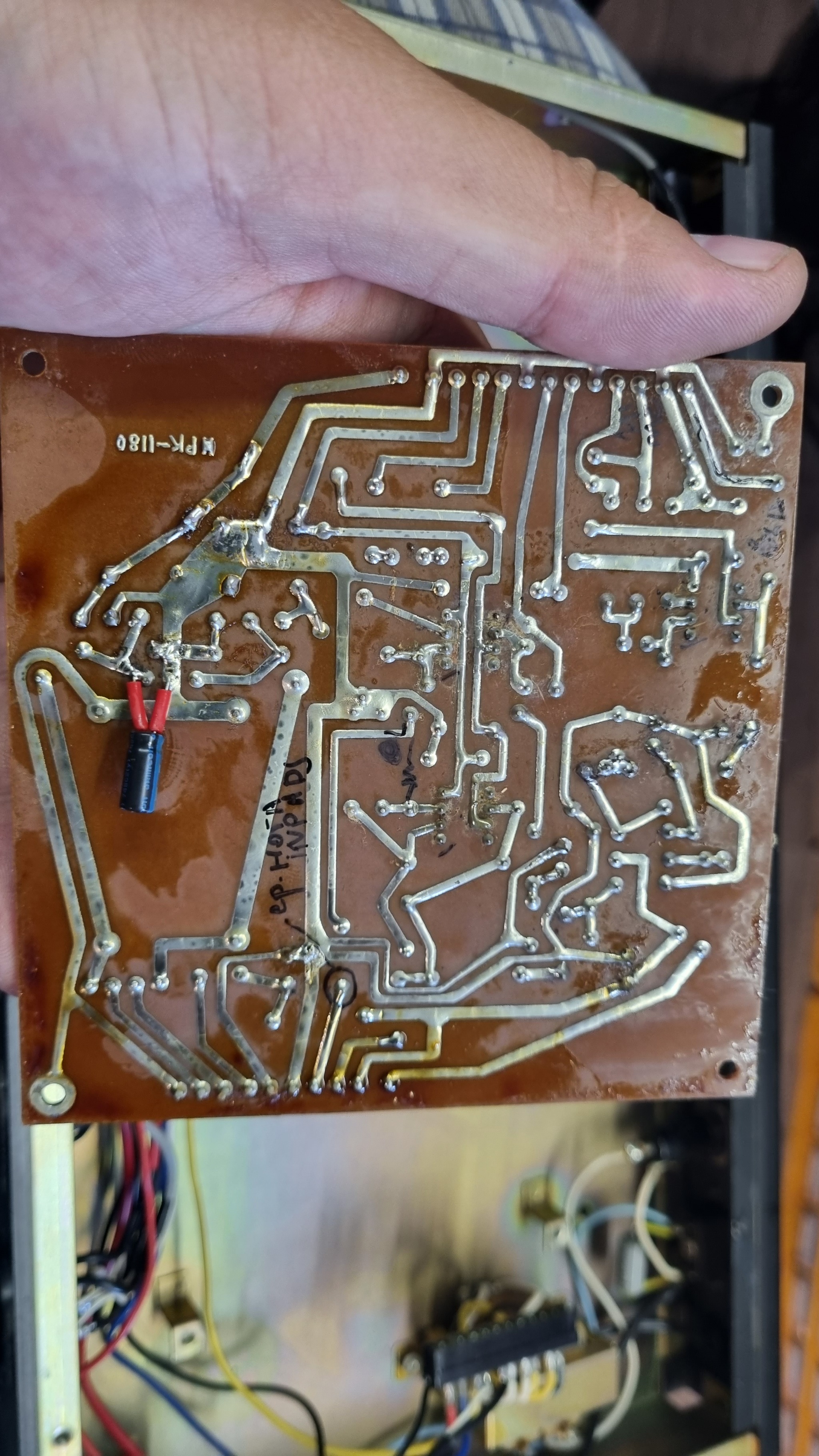

Ещё и надписи маркером на великом и могучем - кто-то что-то тут пытался :) Приступаем к осмотру на предмет косяков и недоделок.

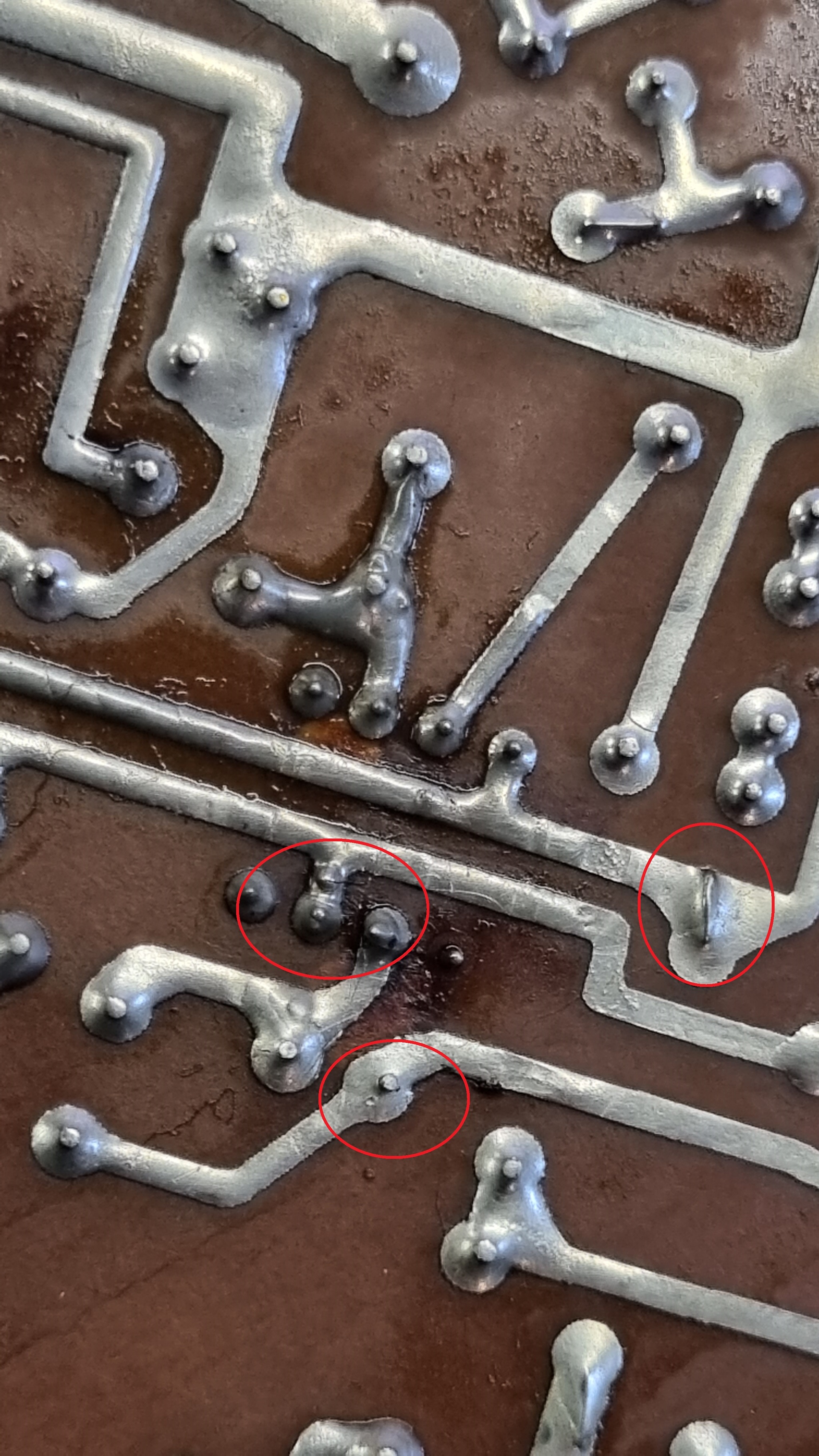

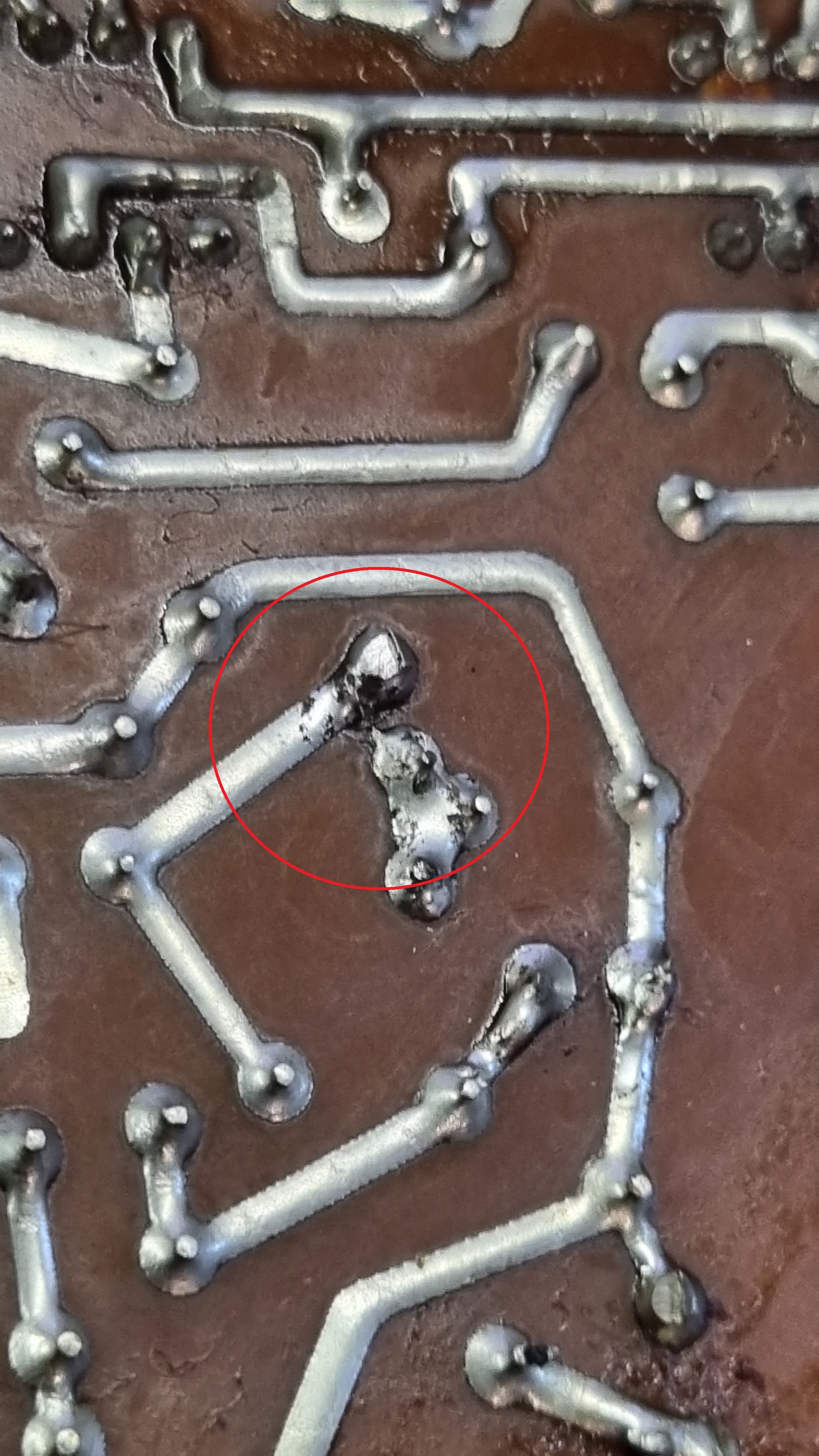

Довольно быстро выявляется "микросопельное" КЗ из-за криворукости предыдущего "мастера" - тонюсенький волосок припоя, звонящийся тестером. Всегда проверяю места паек "с грязью", поэтому такие проблемы легко обнаруживаются.

И странная трещина припоя около ОУ и "подвешенная ножка" с непропаем рядом.

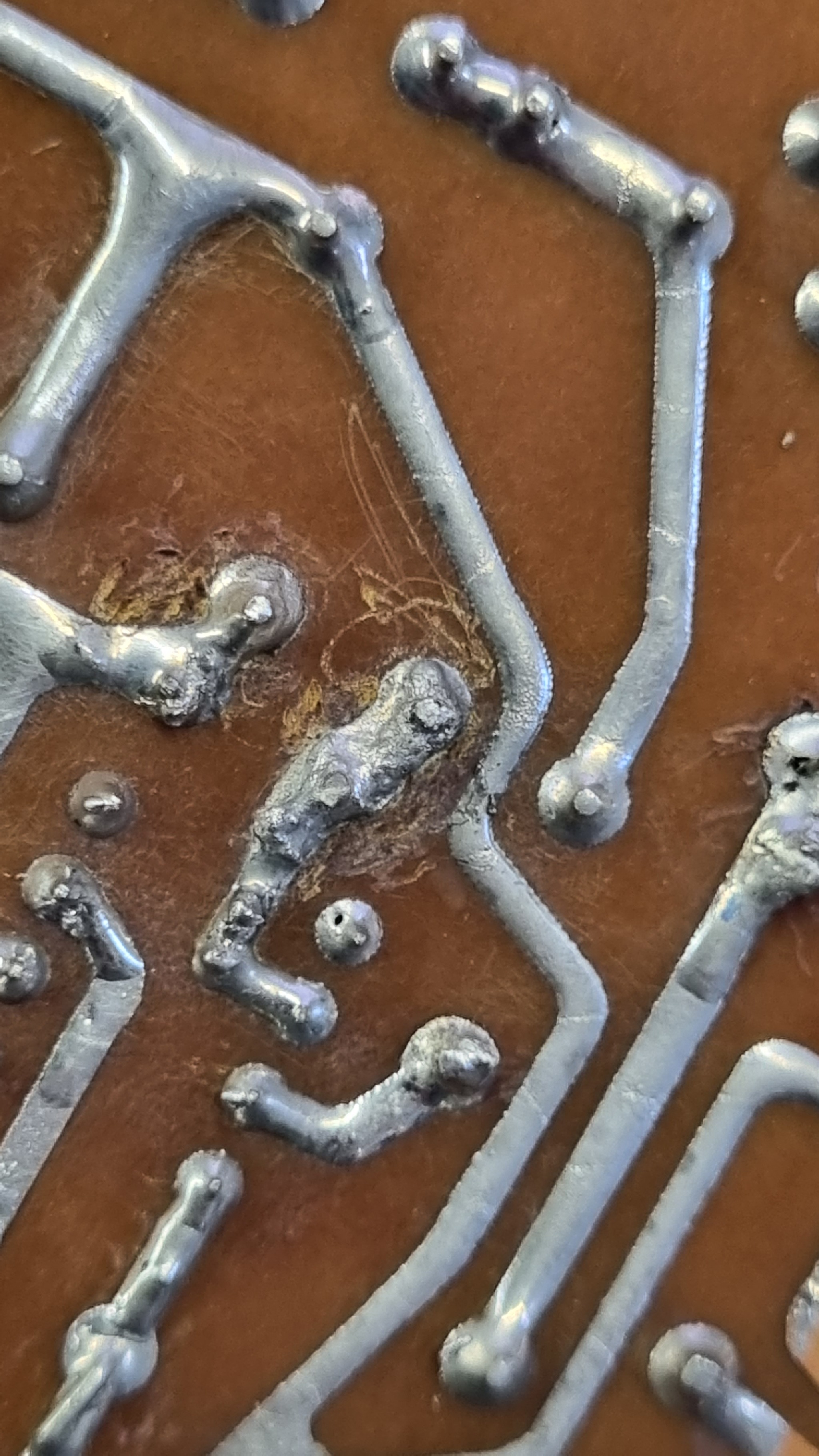

И "рваная" перегретая пайка

Продолжение срача

Загаженный окислами разъем

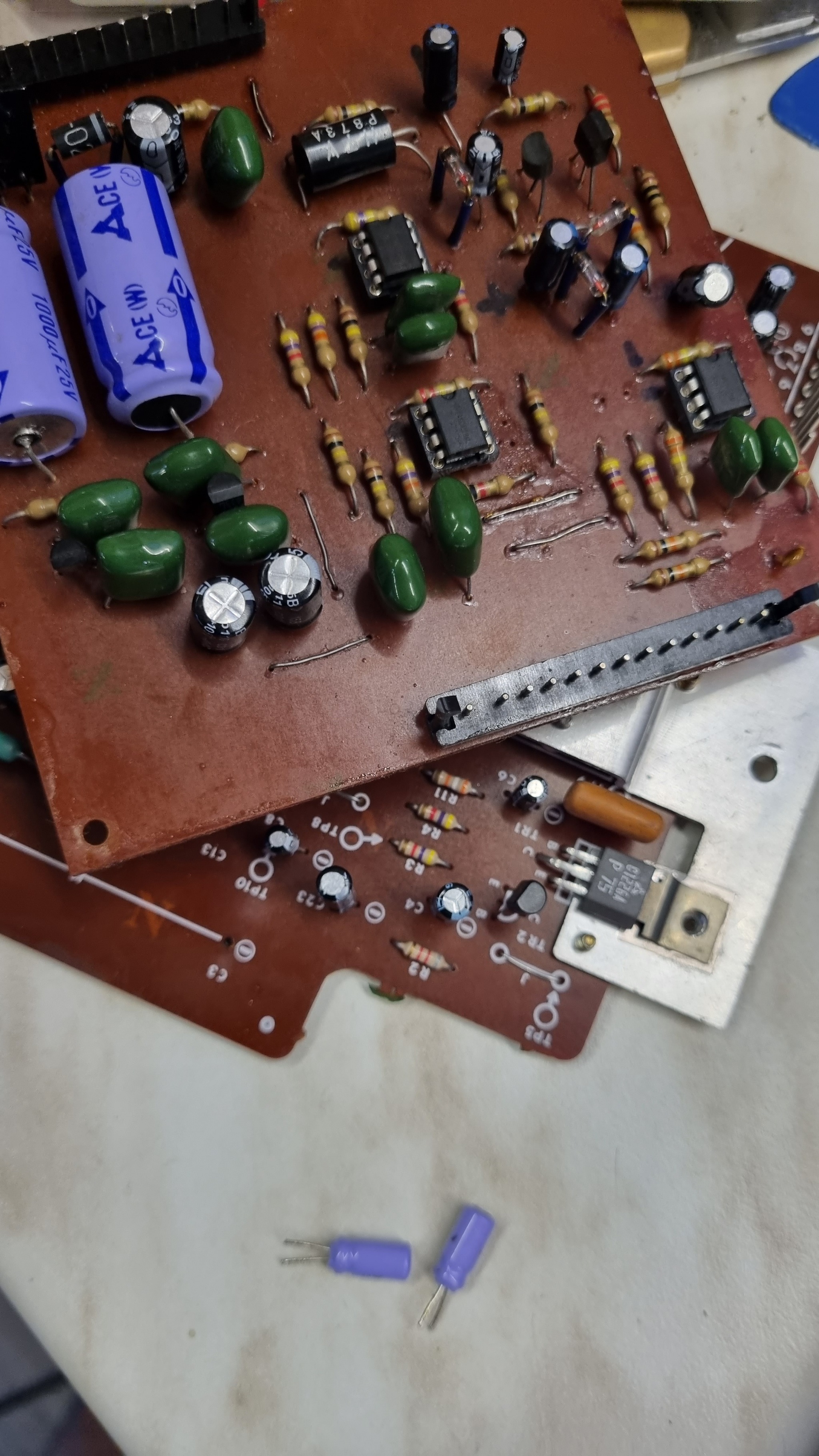

Всё это отмываем, пропаиваем, приводим в порядок - и решаем заменить все ёмкости, благо за время отсутствия на Пикабу появилась нормальная демонтажная станция с вакуумом

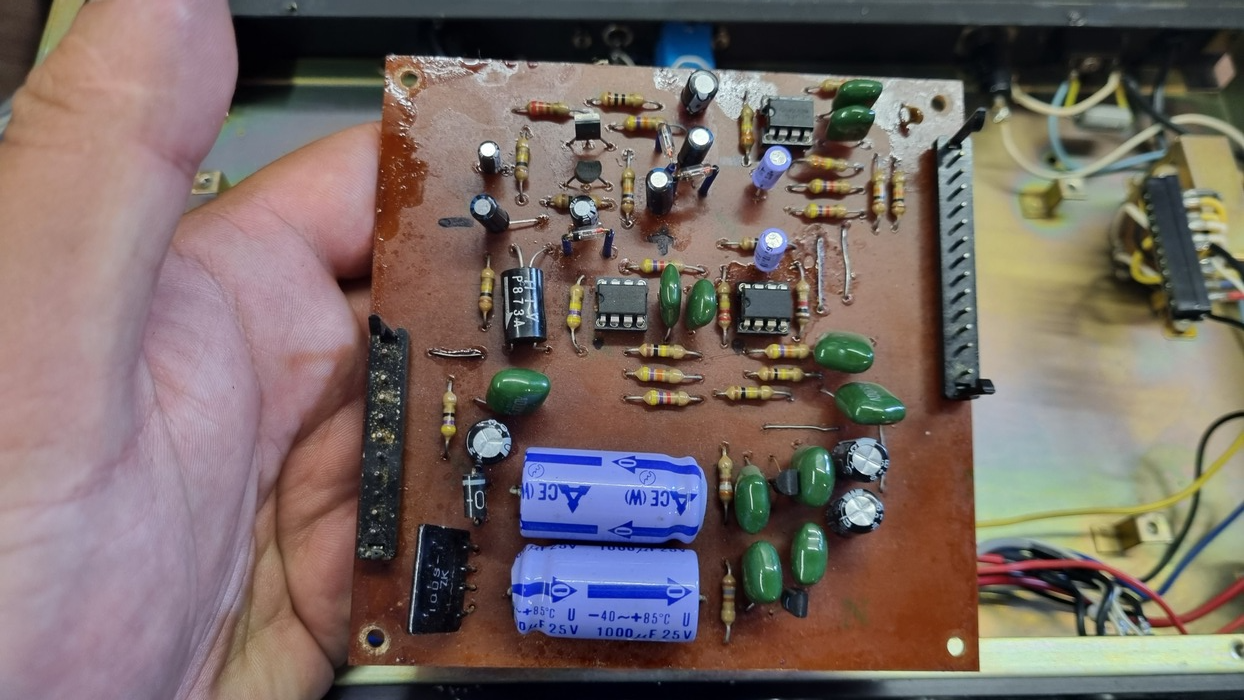

Судя по оптопаре - присутствует либо компрессор сигнала, либо индикация перегруза.

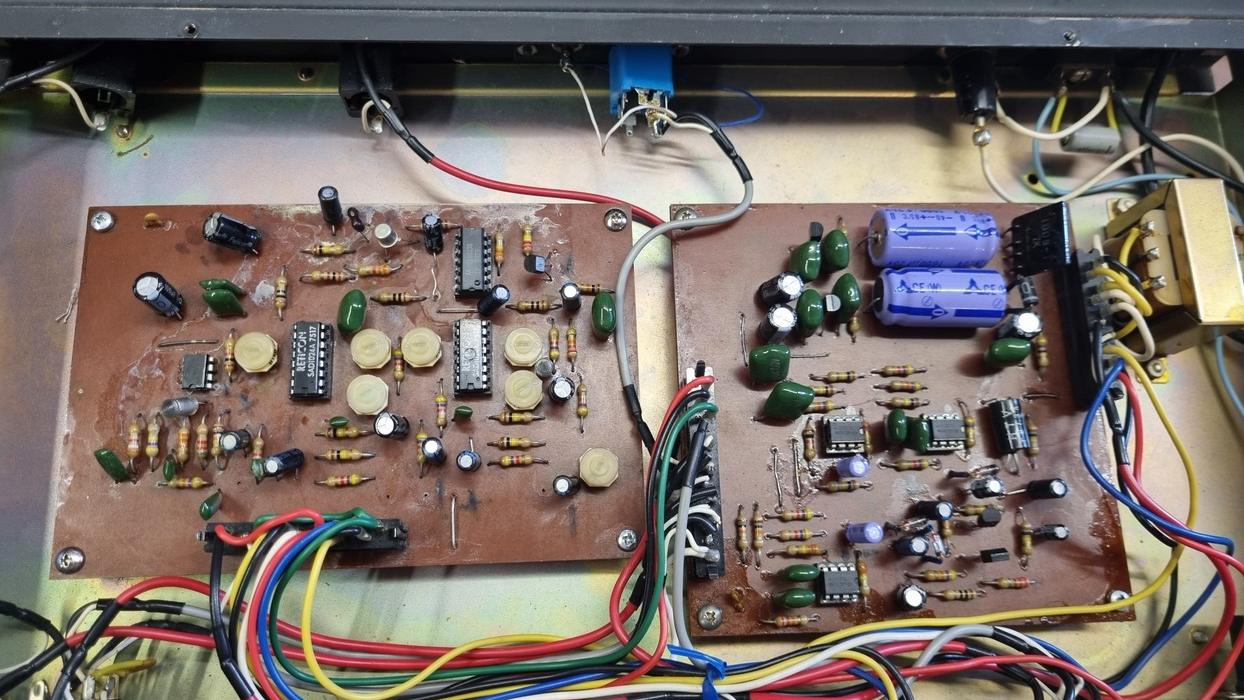

Окончательно отмываем платы (не в идеал, но разумно достаточно) с помощью изопропилового спирта и старой зубной щетки. ну и собираем.

Сначала я включил устройство через адаптер 220в-100в только с правой платой - проверить напряжения. Всё оказалось в порядке, можем продолжать.

Далее тестируем и с помощью опыта, звукового генератора и гайда по Reticon SAD1024 калибруем устройство.

Эффект реверберации присутствует в хорошем качестве. PROFIT!

Однако, если честно, ремонт такого устройства был совершенно нецелесообразен, т.к. основные чипы сейчас редкие, а ценник доходит до 150 долларов за штуку. Ну а эффектов "эхо" - вагон и маленькая тележка на распространённых PT2399.

Можно было бы разобрать сразу на детали - снять разъемы, потенциометры, а корпус использовать для других поделок. А BDD - использовать для ремонта более популярных изделий - EHX Memory Man (в ранней версии на 4 ручки их стоит вроде бы 3)m Electric Mistress (1шт) или MXR M117 (1шт), M118 (3шт). Собственно, данные устройства у автора поста есть и давно ждут ремонта.

Ждите продолжения в следующих постах. Я вернулся ;)

Всем добра и хорошего настроения!
