Gigabyte rtx 2070 super Нужна помощь
Добрый день.

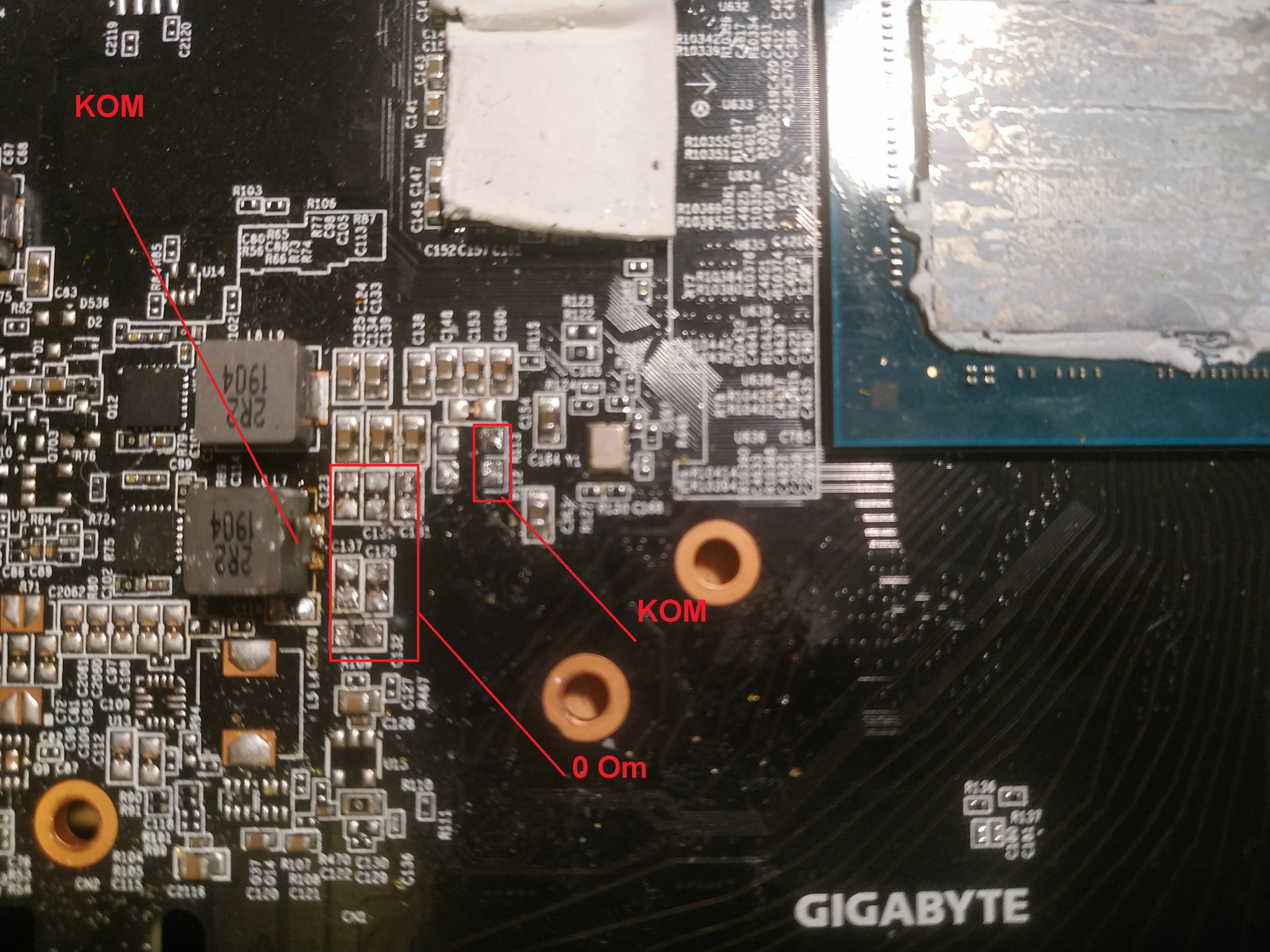

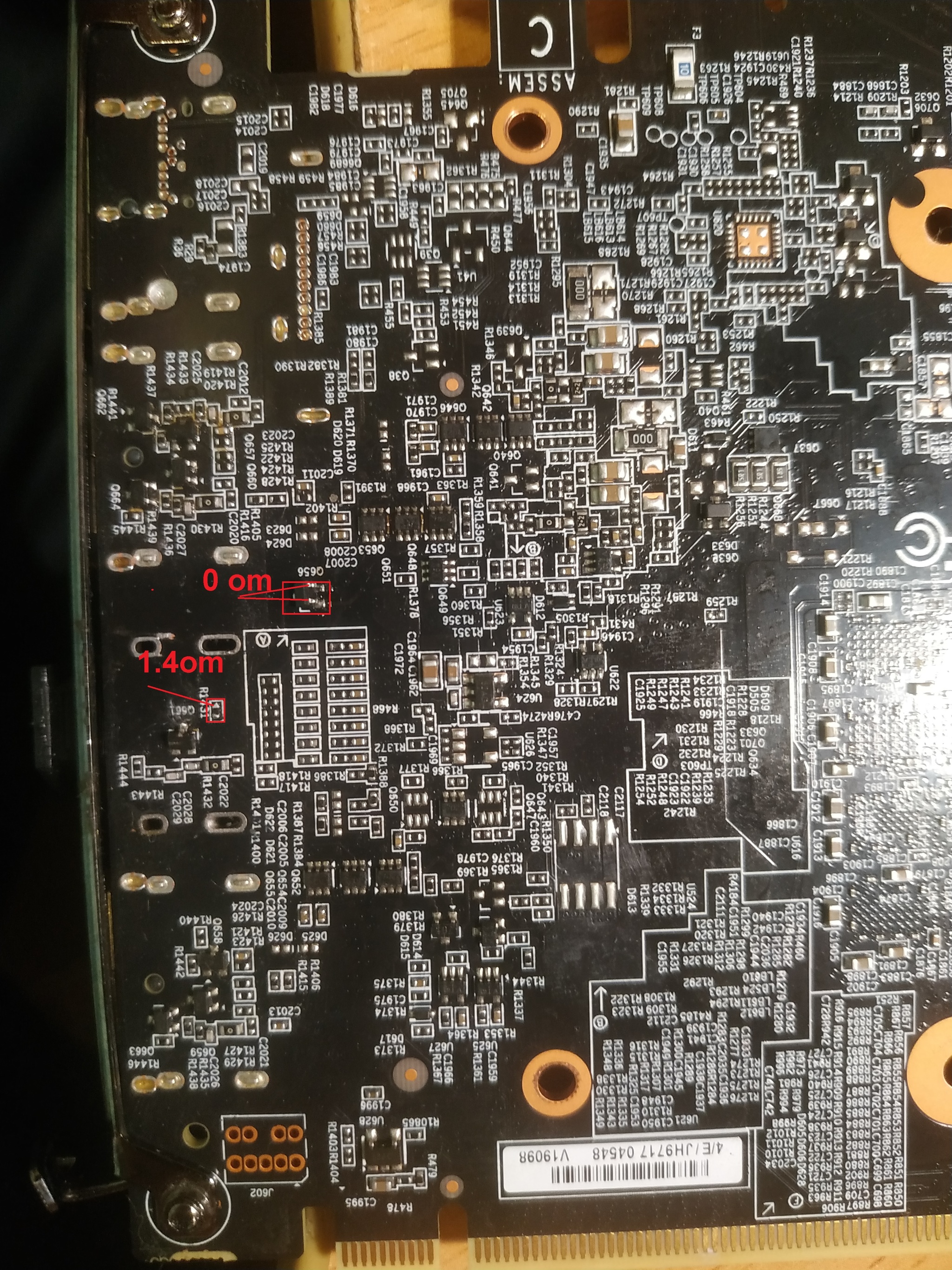

Нужна помощь. Есть карта gigabyte rtx 2070 super произошло КЗ по по HDMI выходу. После проверки сопротивлений обнаружилось КЗ на одном из дросселей (нижний). На верхнем порядка 14 Ом. Дроссель был выпаян, со стороны драйвера GS 9216 + дроссель КЗ ушло, затем были выпаяны нулевые резисторы R112, R113 - поднялось сопротивление справа по схеме я так понимаю линии которые идут к ГПУ (выделил на плате). Выпаял все конденсаторы с лицевой стороны которые вызванивались в ноль , не помогло, сопротивление не поднялось. . Так же обнаружил на обратной стороне платы Q656 c пробоем между выводов и Q661 с низким сопротивление на коллекторе, коллектор был отпаян, низкое сопротивление осталось на резисторе R1431.
Подскажите: что ещё проверить на вопрос поиска КЗ? Что запитано от нижнего дросселя?
Помогите опознать элементы Q656, Q661.
