Garmin Fenix 5X Plus не загружаются. Нетипичный случай⁠⁠

Всем привет! Снова я со своими гарминами. На этот раз ремонт для пикабушника.
Феникс 5x плюс на треугольнике вроде бы классика с мертвой памятью и все будет легко. Наверно.

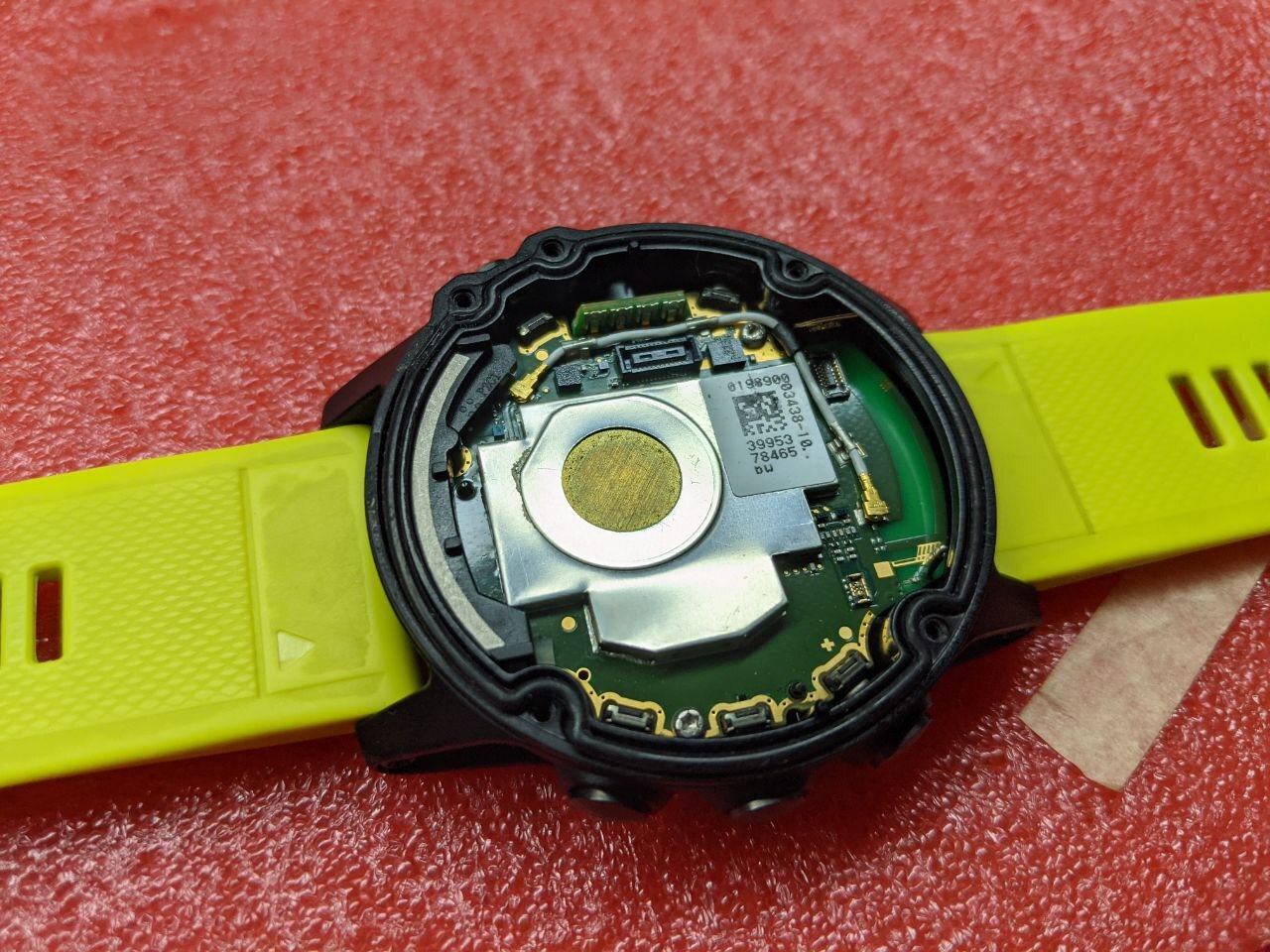

Разбираю, извлекаю плату и снимаю экраны.

Вся плата во флюсе и флешка не родная (вон та большая в правом верхнем углу.
Не круто.
Подпаиваюсь по ISP к флешке, посмотрю что ней записано и нормальная ли она вообще.

---------- eMMC Device Information ----------

eMMC CID : 5A5A00000000000000000000000101ED

eMMC CSD : 3C3C0000000000000000000000FFFF31

eMMC Manufacturer ID: 5A5A00 , OEM ID: 0000

eMMC Date: 00/1998 Rev.0x0

eMMC NAME: , S/N: 1

eMMC NAME (HEX): 202020202020

EMMC ROM1 (Main User Data) Capacity: 0 MB

EMMC ROM2 (Boot Раздел 1) Емкость: 0 kB

EMMC ROM3 (Boot Раздел 2) Емкость: 0 kB

EMMC Permanent Write Protection: Yes

EMMC Temporary Write Protection: Yes

EMMC Password Locked: No

Extended CSD rev 1.0 (MMC 4.0)

Boot configuration [PARTITION_CONFIG: 0x00] No boot partition configured.

Boot bus config [177]: 0x00 , width 1bit , Partition config [179]: 0x00.

H/W reset function [RST_N_FUNCTION]: 0x00

. . . . . . . .

Не запустилось.....

Плата как висела на треугольнике так и висит. Меряю питание на флешке, питание проца, все норм

Меряю генерацию на кварце

А ее нет. Довольный меняю кварц. Включаю. Не включается
. . . . .
Почему?
Ладно, плату явно паяли со всех сторон и по виду не особо качественно. Начну с ребола проца

Вроде сидел норм, но раз уж снял то решил перекатать. Раз проц сидел норм то явно причина была не этом. Круг подозреваемых становится все уже. В крайне редких случаях такие симптомы может дать повреждение загрузчика который записан в другой флешке рядом с процом. Снимаю ее и цепляю к программатору и прописываю заведомо исправным дампом

Слева от проца

Прижимная колодка для таких флешек стоит каких-то огромных денег, поэтому по старнике на проводах.

. . . . . . .
Ну теперь сажаю все на место

Ну наконец-то стартанули! Я такой радостный был что забыл сфоткать.
Отмываю все, припаиваю снятый защитный экран и изолирую

Как с завода прям.

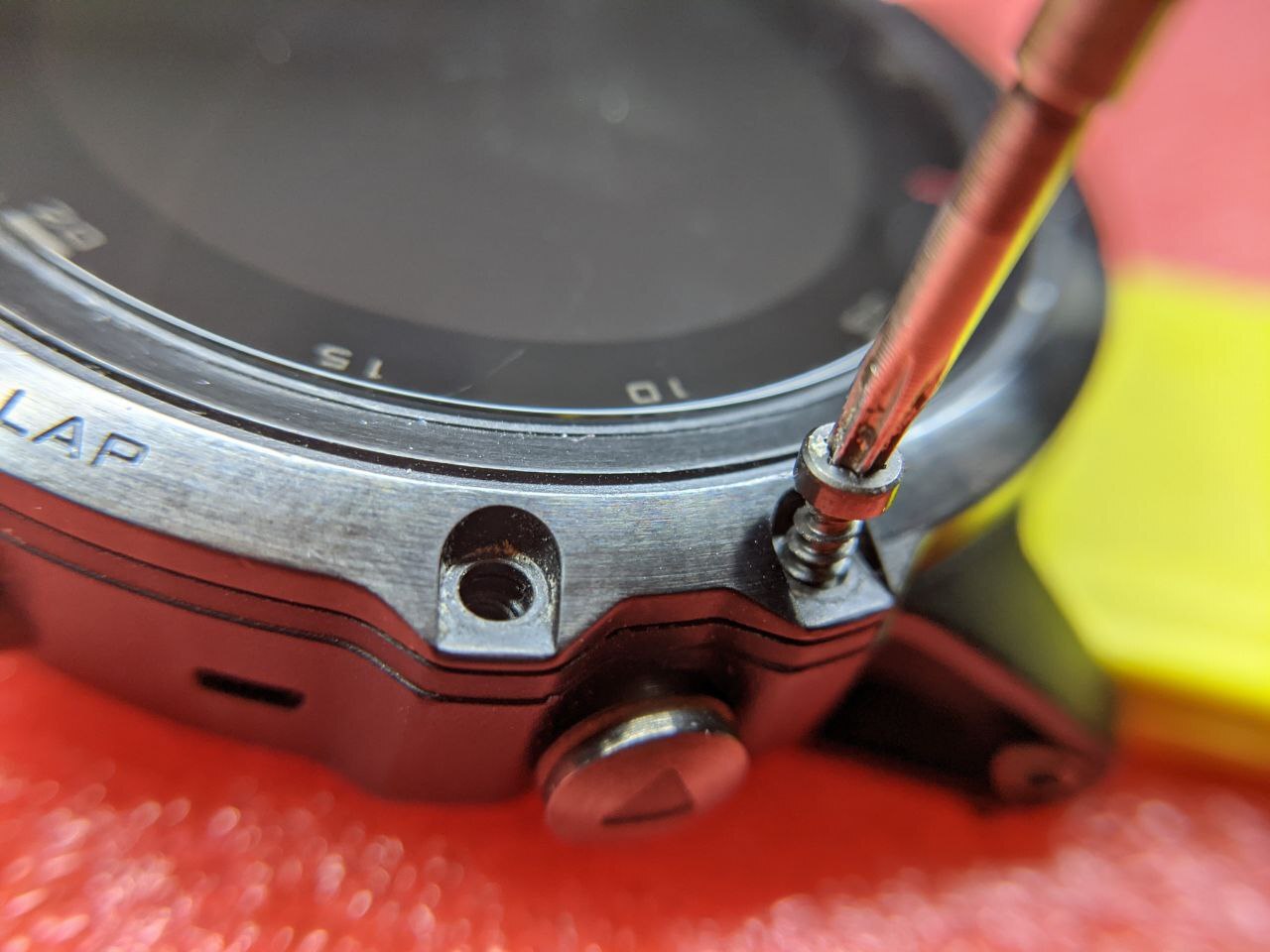

Устанавливаю плату в корпус и закручиваю винты
Разумеется в макро, так же красивее.

Блеск
