Фонарь "Витебск"⁠⁠

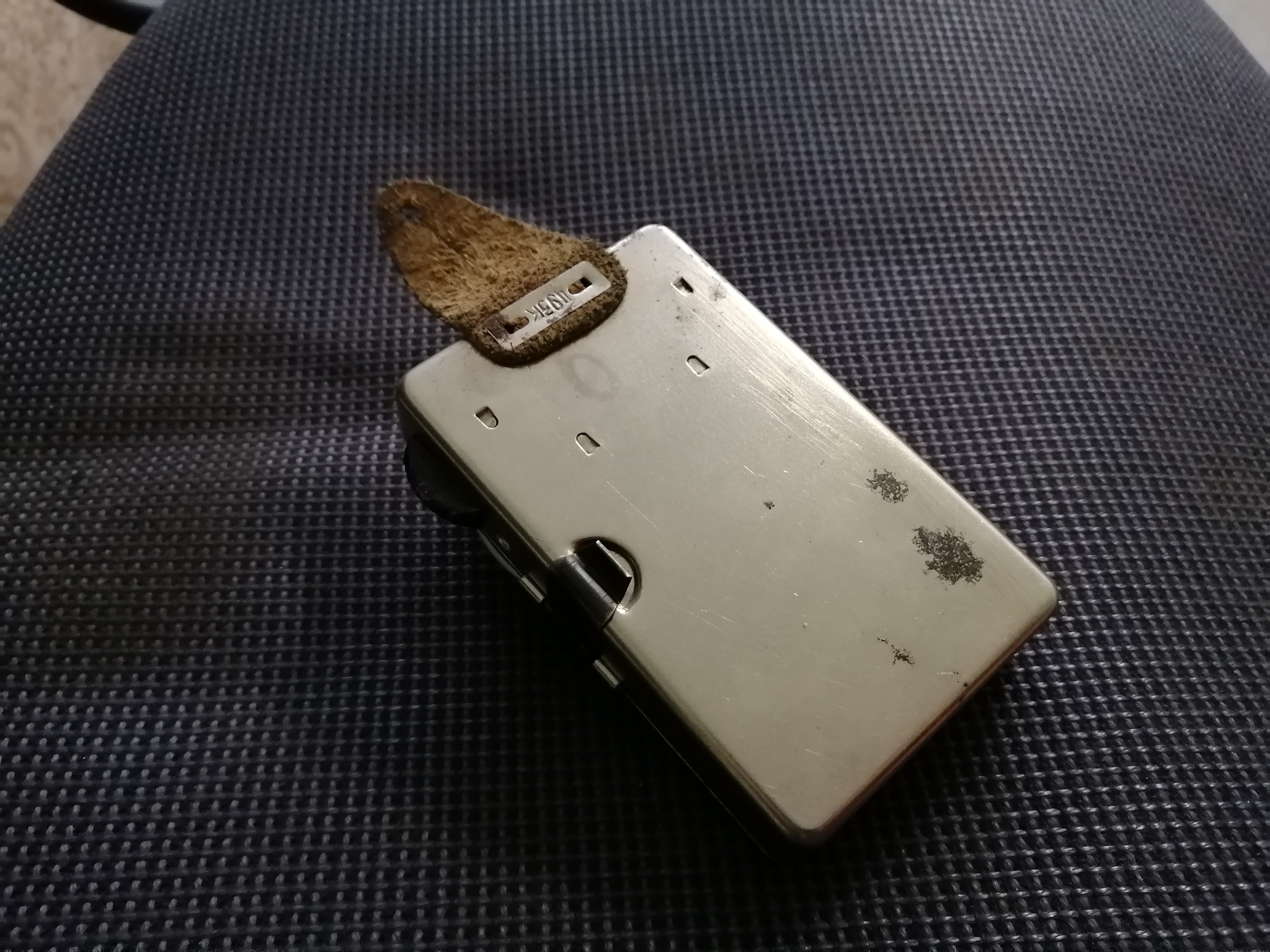

Принесли на переделку старый советский фонарь семидесятых годов, владелец захотел более современные внутренности с минимальными изменениями по внешнему виду.

В качестве стартового набора сам фонарь, 3 АКБ 18650 и плата от нонейм POWER BANK.

Дополнительно, из старых запасов добавлен светодиод 1Вт. 3.6в, рефлектор, микро кнопка из мышки и стабилизатор тока AMC 7135 на 350мА.

Из расходников - клей момент, олово, белый герметик и стеклотекстолитовая лента.

Процесса сборки нет, потому как выложить решил после проделанной работы.

В первую очередь отпилил часть родного рефлектора и приклеил другой под выбранный светодиод.

После чего отцентровал светодиод по отверстию рефлектора.

Припаял по месту, нагрев корпус турбозажигалкой. (корпус из относительно толстого металла отлично отводит тепло и служит хорошим радиатором для светодиода)

Плата так же была припаяна к стенке фонаря через разъём USB.

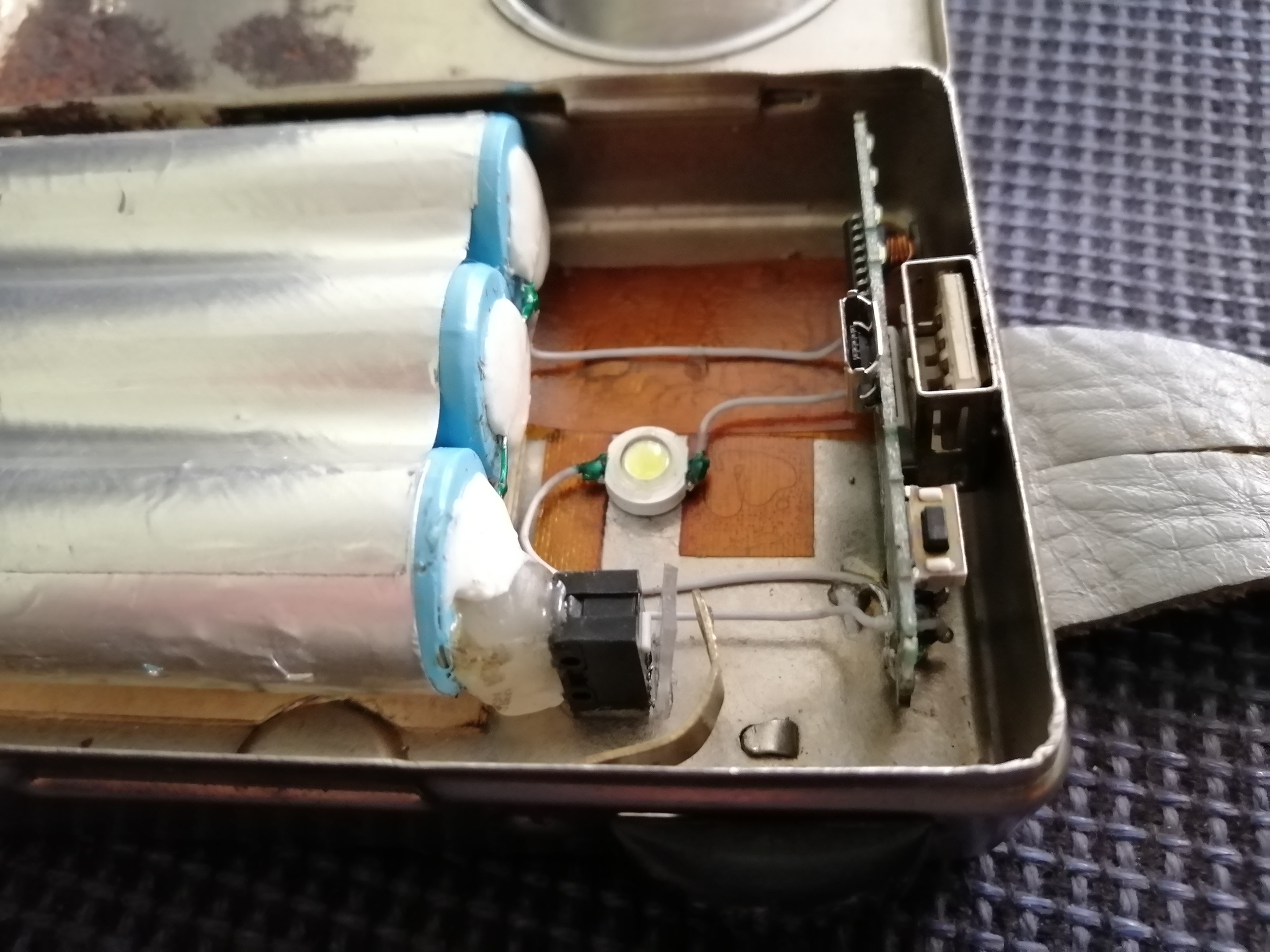

Далее внутрь уложена подложка из картона для теплоизоляции и вклеена касета аккумуляторов, соединенных параллельно. Минус припаян к корпусу и к плате.

Плюс припаян напрямую к схеме.

Установлена микрокнопка без фиксации, язычёк переключателя фонаря подогнут в рабочий режим.

Для механической прочности, перемычка между кнопкой и АКБ залита термоклеем.

Контакты батареи залиты герметиком.

Наклеена стеклотекстолитовая лента для дополнительной изоляции плюсового провода от корпуса.

Фонарь работает отлично, ёмкости АКБ хватит на сутки непрерывной работы и для зарядки других гаджетов.
