ФАБ-500Ш⁠⁠

В конце 1950-х гг. в связи с ростом эффективности ПВО получила широкое признание идея доставки боеприпасов к цели на малых и предельно малых высотах. Однако применение обычных авиабомб с таких высот было сопряжено с опасностью поражения своего самолета осколками. Решение было найдено в разработке бомб с тормозными устройствами (так называемых штурмовых). В 1961г на вооружение принимаются ФАБ-250Ш и ФАБ-1500ША, а позднее ФАБ-500Ш. Кроме того, были созданы пристыковываемые парашютные устройства, которыми могли снаряжаться авиабомбы моделей М-46 и М-54.

Для применения с такой малой высоты штурмовые ФАБ оснащены встроенным тормозным устройством и взрывателем, являющимся интегральной частью конструкции бомбы. Действие взрывателя программируется и зависит от высоты сброса и связано с парашютной системой торможения, раскрываясь оно обеспечивает низкую скорость падения боеприпаса. Устройство состоит из хвостового контейнера содержащего тормозной парашют выпускающийся в момент сброса бомбы. Парашют увеличивает сопротивление бомбы и, как следствие, сильно замедляет скорость падения. Это и позволяет производить бомбометание с малых и предельно малых высот с установкой взрывателя на мгновенное действие, поскольку самолёт за время падения бомбы успевает покинуть зону разлета её осколков. Через некоторое время парашют отстреливается и АБ с нарастающей скоростью устремляется к земле.

Фугасная штурмовая авиационная бомба ФАБ-500Ш, предназначена для преодоления авиацией зон ПВО и поражения с горизонтального полета с малых и предельно малых высот (100-200м) военно-промышленных объектов, железнодорожных узлов, легкоуязвимой и легкобронированной техники, живой силы и военно-полевых сооружений. Она создана в 1969г в ГНПП "Базальт".

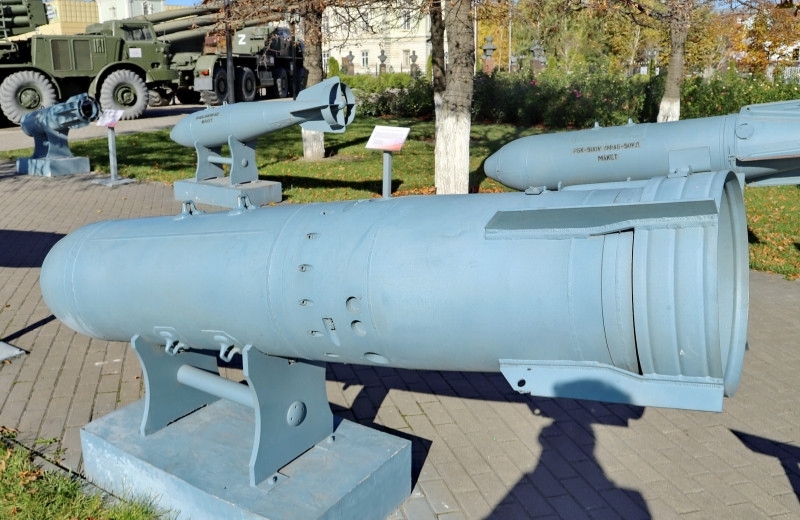

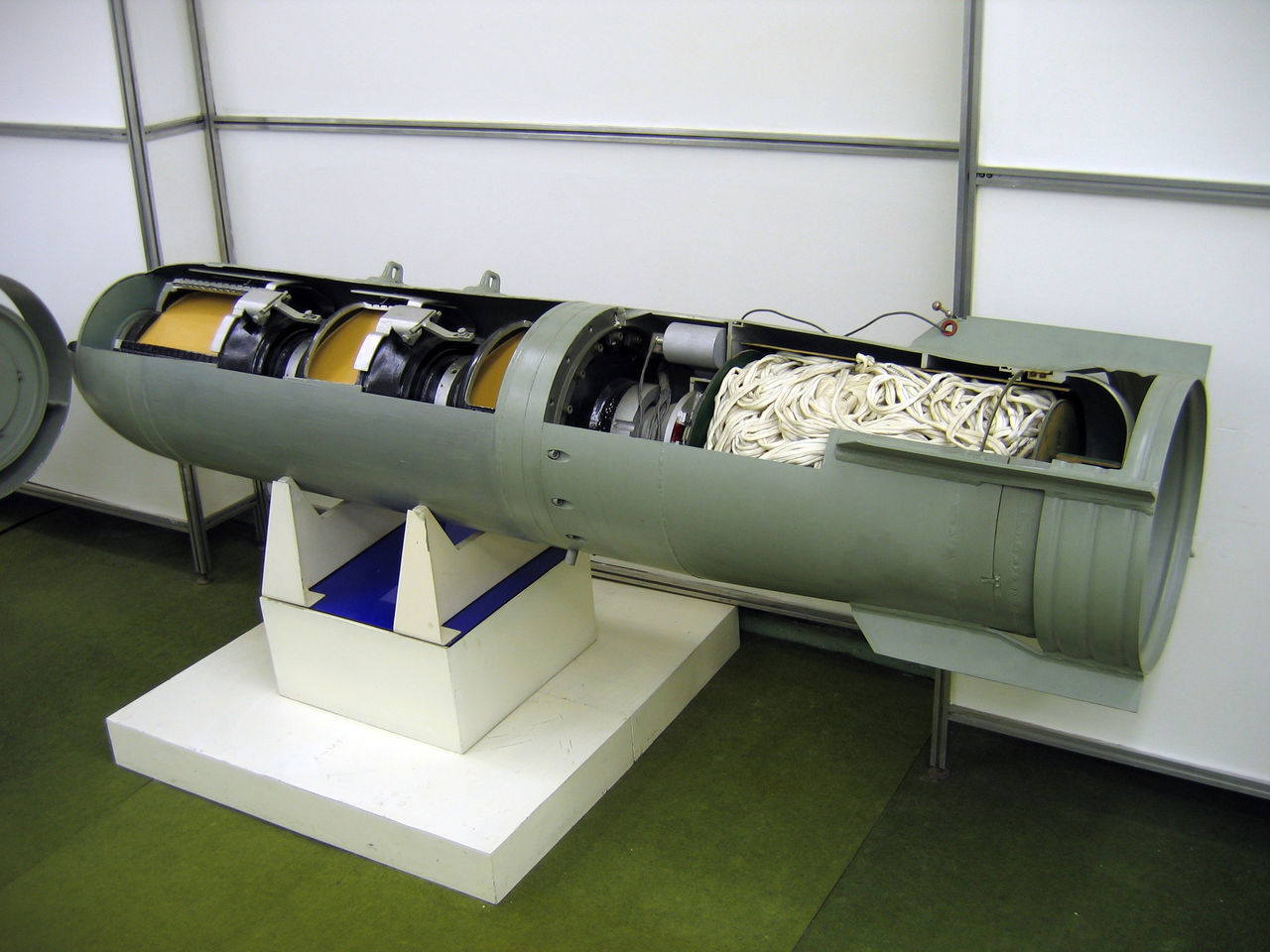

ФАБ-500Ш имеет оживальную головную часть. К которой приварен запальный стакан под взрыватель АВУ-Э (взрыватель АВУ-Э снаряжается в головное oчко авиабомбы для повышения надежности срабатывания). К запальному стакану бомбы крепится обтекатель. Хвостовая часть бомбы крепится к ее корпусу болтами и состоит из стабилизатора, контейнера с парашютным тормозным устройством и приборного отсека, в котором установлены блоки встроенного автономного взрывательного устройства (ВУ) АВУ-526. ВУ АВУ-526 осуществляет мгновенный подрыв авиабомбы при её встрече с преградой и обеспечивает возможность применения авиабомб с самолётов, оборудованных механическими ( МПУ) и электрическими (ЭПУ) системами управления. Авиабомбы ФАБ-500Ш разрешается применять при бомбометании - с высот 85-500 м при скоростях полета самолета от 770 до 1500 км/ч при электрическом управлении взрывательным устройством. И с высот 110-500 м при скоростях полета от 500 до 1000 км/ч при механическом управлении взрывательным устройством. Наибольшая эффективность действия достигается при их применении с высот 150-200 м и более.

Толщина стенок основной части корпуса составляет 10мм. Способ формирования осколков –oрганизованный. Площадь поражение – 1600 м2 (живая сила на открытой местности (лежа).
Взрывательное устройство выдает команду на выброс тормозного парашюта через 1.0-1.4 с и обеспечивает взведение дистанционного ударного механизма 3,6-4,0 с после отделения авиабомбы при использовании ЭПУ, чтo соответствует высоте бомбометания Н>85 м. При использований МПУ это время соответственно равно 1,0-1,8 и 4,6-5,8 с, а высота бомбометания H>110 м. Масса контейнера ПТУ 29кг, площадь основного купола ПТУ 6м2. Используется одноступенчатая парашютная система.

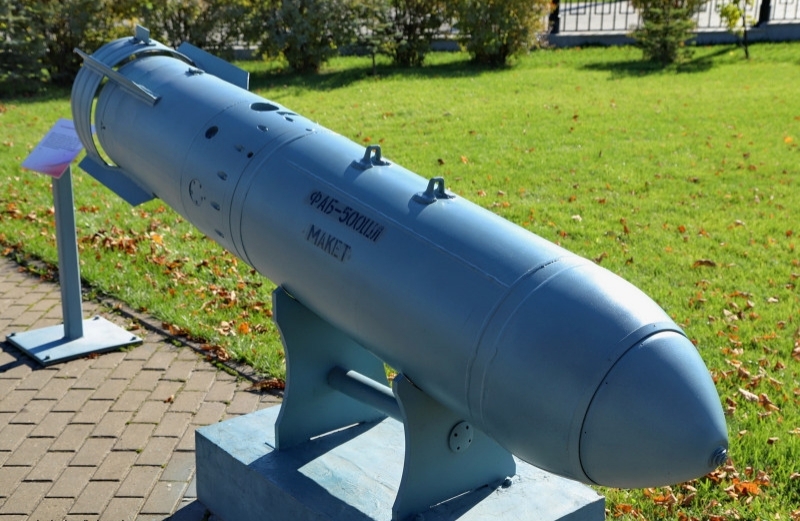

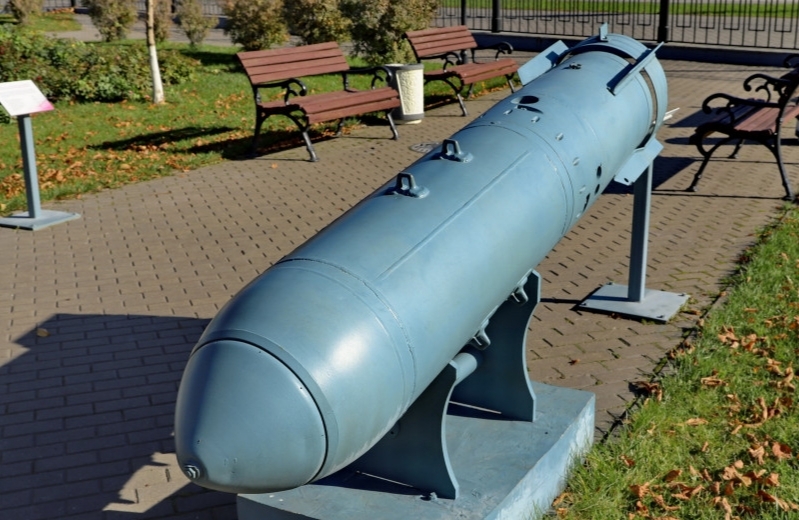

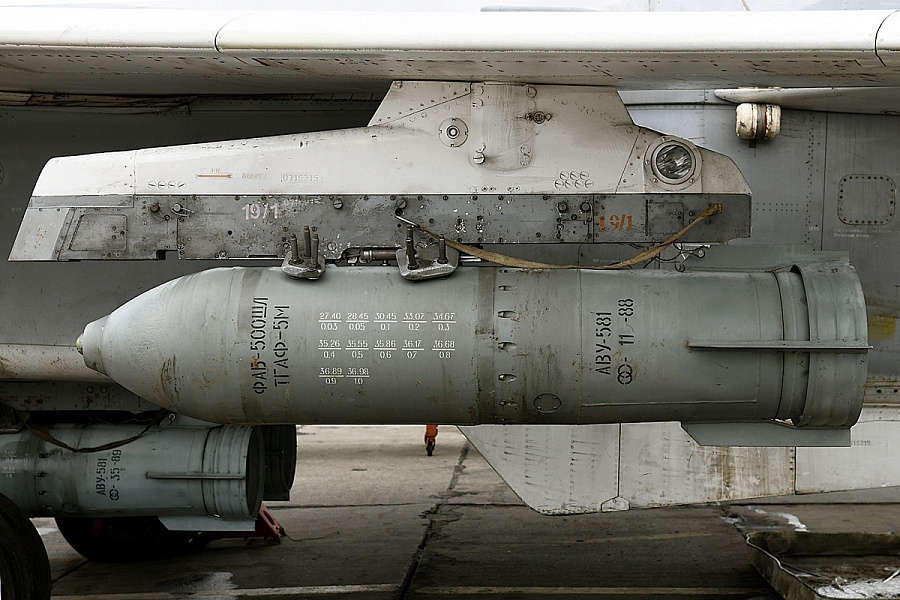

В 1970-80-х ГНПП Базальт разработаны более совершенные модификации ФАБ-500ШН (1976г) – низковысотная и ФАБ-500ШЛ (1986г) – штурмовая с лидером-упредителем. Авиабомбы имеют тормозное устройство парашютного типа (площадь купола - 6 м2), снаряжены взрывательным устройством допускающим их бомбометание с горизонтального полета с высот от 30 до 1200/1000м при истинной скорости полета самолета от 770 до 1500 км/ч (ФАБ-500ШН) и от 550 до 1100 км/ч (ФАБ-500ШЛ). Авиабомбы применяются при бомбометании с пикирования под углами до 45 град. Критическая скорость падения АБ с парашютной системой - 47 м/с.

Авиабомба ФАБ-500ШЛ предназначена для поражения войсковых и тыловых объектов противника с малых высот:

легкобронированной и легкоуязвимой техники типа: самолеты на открытой стоянке и в обваловании, РЛС, ПУ ракет, бронетранспортеры, автотехника, а так же живая сила в окопах, траншеях и на открытой местности - при надповерхностном подрыве авиабомбы;

заводских зданий, железнодорожных узлов, наземных складских помещений, переправ, построек городского типа и т.п. - при контактном подрыве авиабомбы;

Взрыватели обеспечивают несколько видов действия авиабомбы:

надповерхностное (с использованием лидера-упредителя);

контактное;

со штурмовым замедлением 20-32 с.

При падении бомбы раскрывается тормозной парашют, после чего выбрасывается из головной части АБ лидер - упредительное устройство (длина жгута лидера упредителя - 5 м). При касании лидера поверхности, замыкаются его инерционные замыкатели и происходит подрыв АБ. При отказе лидера, взрыв произойдет при встрече АБ с преградой.
Авиабомба ФАБ-500ШН предназначена для поражения позиций баллистических ракет, атомной и тяжелой артиллерии, ВПП аэродромов, автострад, мостов и переправ, железнодорожных узлов, промышленных и городских сооружений, военно-морских баз, военных кораблей и транспортных судов, складов ГСП и боеприпасов, РЛС и т.д. с малых высот. Снаряжена взрывательным устройством АВУ-551. При касании поверхности происходит подрыв АБ, при его отказе взрыв произойдет по истечению штурмового замедления ВУ.
Виды действия взрывателя:

мгновенно-контактное;

со штурмовым замедлением 20-32 с.

Семейство штурмовых авиационных бомб ФАБ-500ШН разработано в конце 70-х начале 80-х гг и практически сразу они стали поставлятся в Афганистан. Но там их не спешили использовать - не было опыта. До этого ФАБ-500Ш почти никто в ВВС не применял, и они пролежали долгое время на открытом воздухе, что сказалось на надежности срабатывания парашютной системы. При её отказе взрыватель бомбы срабатывал с замедлением 34 с, и отрикошетив от твердой почвы, бомба взрывалась через полминуты за несколько километров от цели. Поэтому впоследствии от применения штурмовых бомб с предельно малых высот пришлось отказаться. Попытки применения этих бомб с горизонтального полета с высоты 100 м показали, что цель, отлично наблюдаемая с большей высоты, часто терялась летчиком при снижении на боевом курсе и обнаруживалась за доли секунды перед сбросом. Поэтому был опробован прием, при котором при выходе самолета с ФАБ-500ШН на боевой курс цель обозначалась другим истребителем НАР С-24 с пикирования. Это обеспечило возможность прицельного бомбометания, однако точность была все же ниже, чем при сбросе с пикирования. Но такое их использование требовало гораздо более жестких условий - сброс на высоте 800м при расчетном угле пикирования 400. Бомбометание с малых высот отличалось повышенной точностью, что позволяло поражать точечные цели. Но после появления в середине 80-х у душманов "Стингеров", авиация, во избежания потерь, перешла к бомбометанию со средних высот и использование ФАБ-500Ш снизилось.
