"Диспетчер ГГС-Р" - устройство для громкой связи и оповещения с беспроводным каналом
Пульт оператора, Объектовые устройства количеством до ста , беспроводной канал связи. Мощность усилителей от 25 до 400 Вт. Дальность - от 100 м до 50 км.
Модельный ряд
"Диспетчер ГГС-Р" – только для громкого оповещения;
"Диспетчер ГГС-Р-ОС" – для громкого оповещения и обратной связи;
Состав и принцип действия
Пультовая часть:
-Пульт диспетчера;
-Модуль управления;
-Приемо-передатчик беспроводного канала связи
Объектовая часть
:-Усилитель мощности и громкоговоритель
;-Вызывная переговорная панель (для обратной связи)
.-Модуль управления;
-Приемо-передатчик беспроводного канала связи.

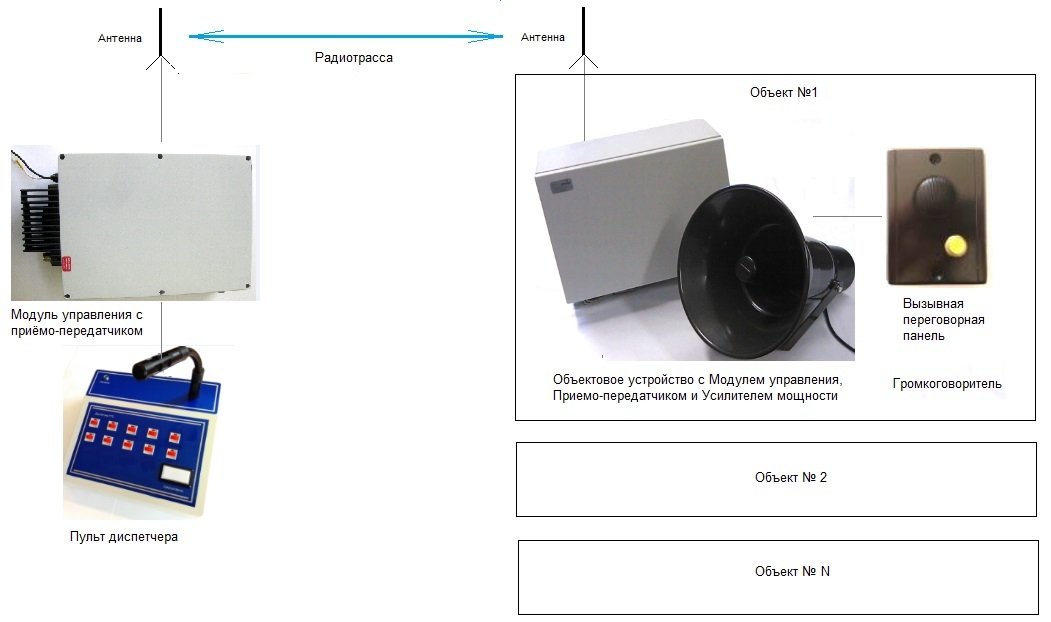

Рис.1.Состав устройства
Исполнение Пульта диспетчера настольное. Пульт содержит микрофонную станцию, клавиатуру и панель индикации, встроенный громкоговоритель для контроля передачи. С клавиатуры выбираются направления оповещения или связи. Модуль управления обеспечивает управление оборудованием, а также содержит приемо-передатчик беспроводного канала связи.
Исполнение Объектового устройства стационарное, в виде шкафа или герметичного контейнера. Для работы при очень низких (-60С) или очень высоких +60С) температурах применяется термостатирование узлов. Вызывная переговорная панель применяется для обратной связи между абонентом и диспетчером.
Усилители мощности малогабаритные класса "D".
Громкоговорители внешние. Может быть несколько.
Приемо-передатчики встроенные, мощностью от 0,5 до 50 Вт. Диапазон частот от 140 до 1200 МГц. Параметры определяются по согласованию с потребителем в зависимости от назначения оборудования, условий применения, дальности действия, наличия выделенных радиочастот у пользователя и пр. Дальность действия от 100 м до 50 км. Канал защищён.
Пульт диспетчера устанавливается в сухом отапливаемом помещении, Объектовое устройство - в помещениях или на улице, под навесом, исключающим прямое попадание осадков. Все режимы устройство реализует автоматически. Специальная квалификация персоналу не требуется.
Оператор на Пульте выбирает направления, нажимает кнопку МИКРОФОН и производит оповещение голосом.
В режиме ожидания, усилители Объектовых устройств выключены. По командам с пульта, оборудование включает усилители и воспроизводит речь оператора на громкоговорителях, присоединенных к Объектовым устройствам.
В устройствах со связью, вызов по инициативе абонента производится нажатием кнопки на вызывной переговорной панели. На Пульте диспетчера подсвечивается кнопка абонента и звучит тональный сигнал приглашения. Разговор ведется в обычном режиме, без особенностей. По окончании сеанса, Объектовое устройство автоматически переходит в режим ожидания.
Внешний вид основных узлов оборудования приведен на рис.2.
Рис.2.Основные узлы, внешний вид
Задавайте вопросы. При наличии интереса, технические характеристики опишем более подробно.Подписывайтесь на канал.
